Усилители мощности на лампах (окончание)





Завершаем публиковать подборку различных решений ламповых усилителей мощности, интегрированных усилителей, и.т.д . Если пропустили предыдущий материал, почитайте его  здесь и тут . Надеемся схемы помогут настоящим ценителям чистого звука в конструировании звуковой техники.

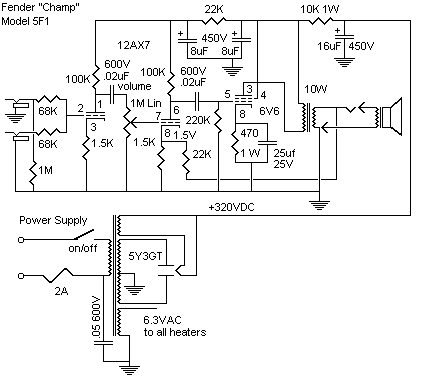

Усилитель мощности Fender 5F1 на 12AX7 и 6V6

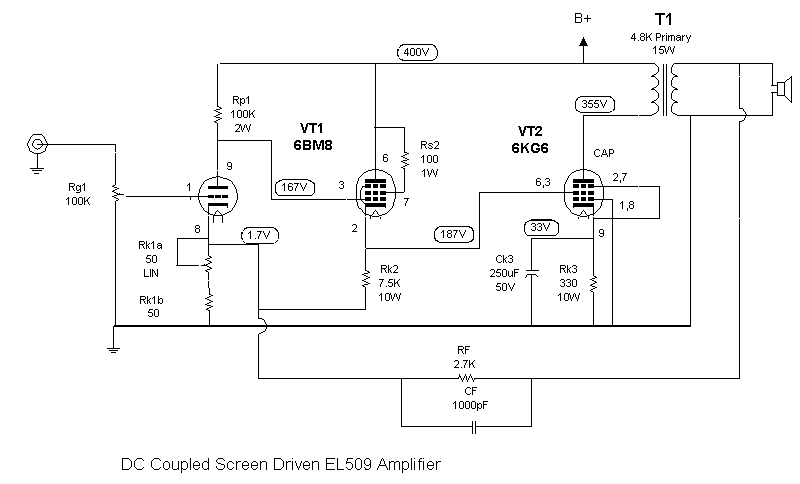

Гитарный HI-FI усилитель мощности 12Вт на лампах 6BM8 и 6KG6 (EL509)

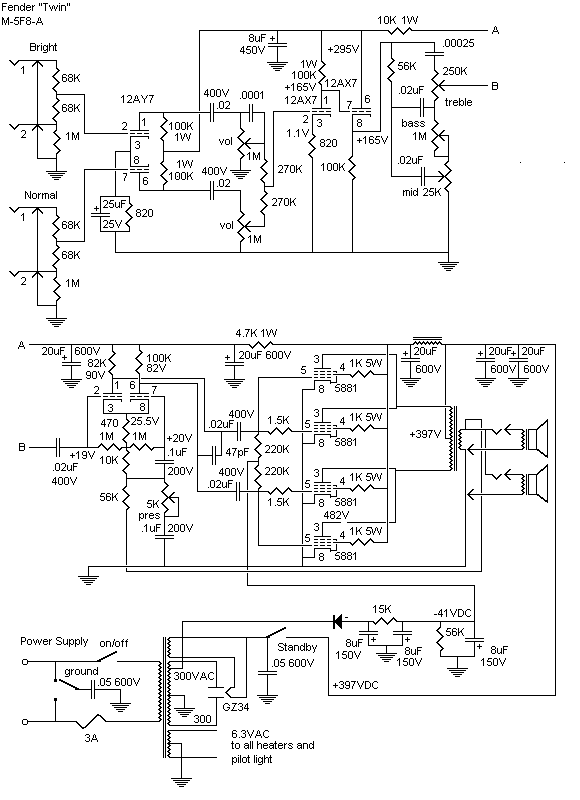

Гитарный HI-FI усилитель мощности ''Twin'' 100т на лампах 12AY7 , 12AX7 и 5881

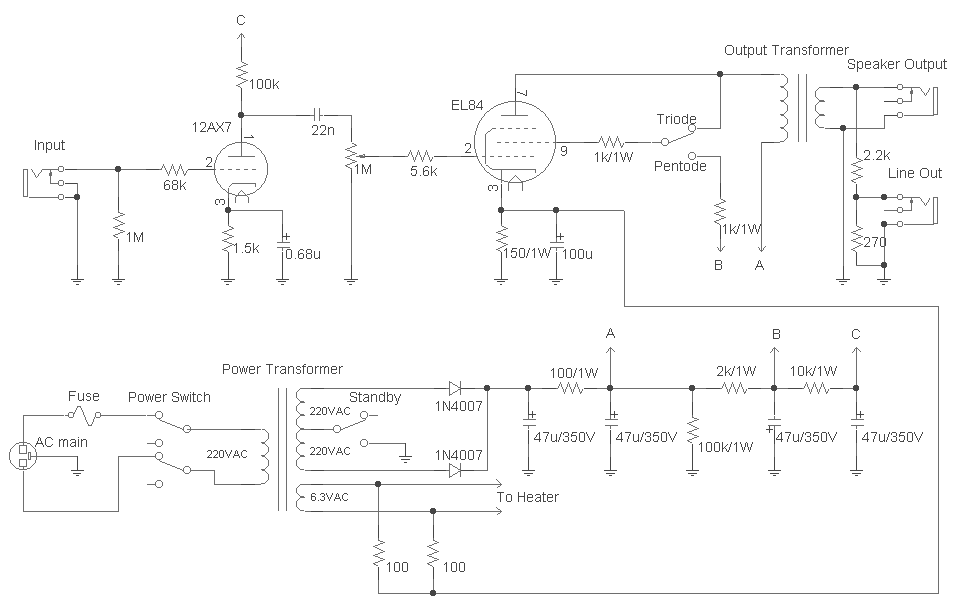

Усилитель мощности 5Вт на лампах 12AX7 и EL84





Усилитель мощности 18Вт на лампах EF86, 12AX7 (6Н2П) и  EL84 (6BQ5, 6P14P)

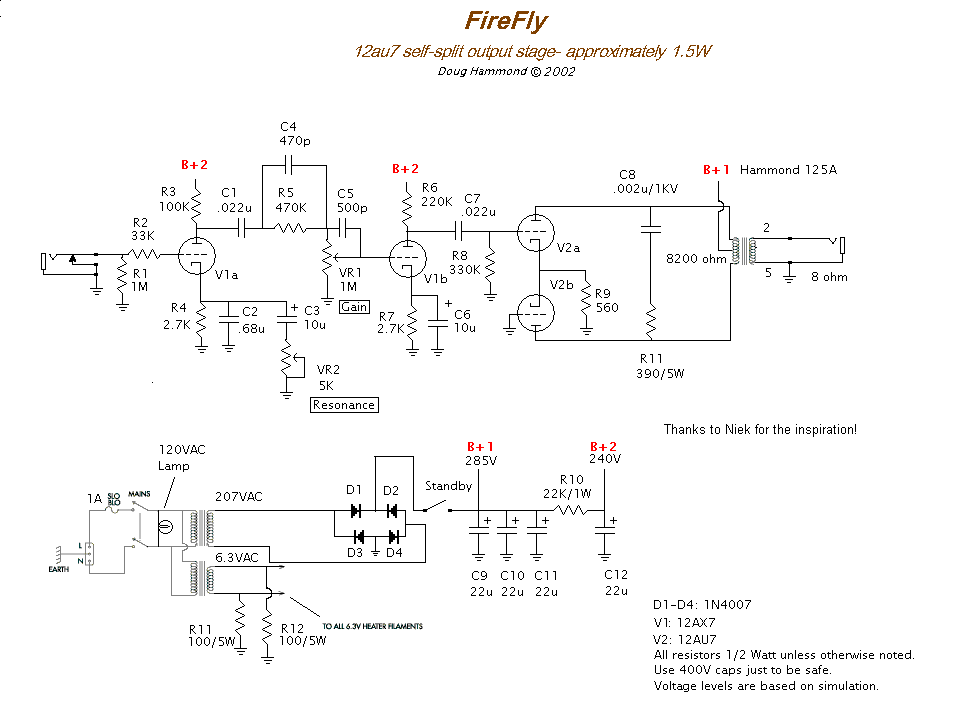

Выходной каскад усилители 1.5Вт на 12AU7

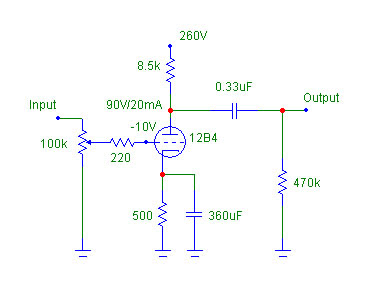

Предварительный усилитель на лампе 12b4

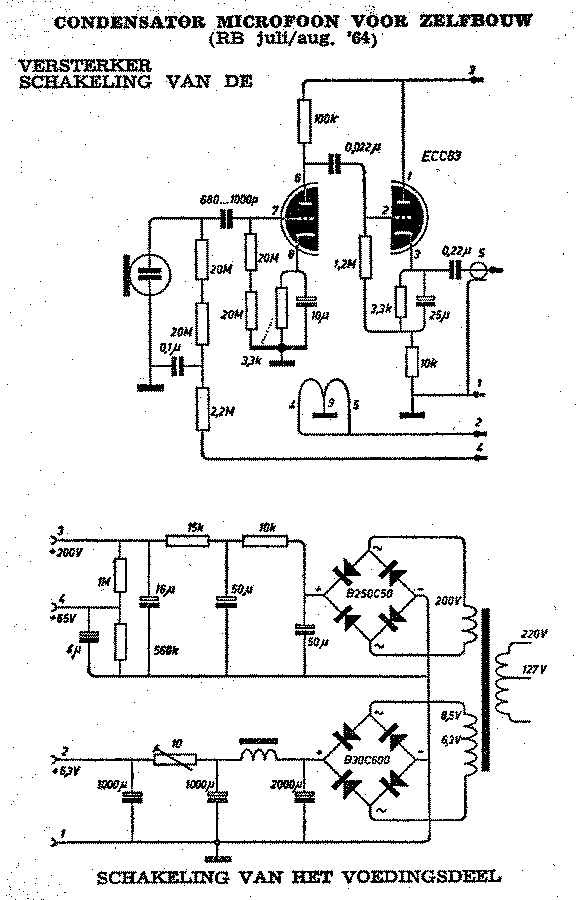

Предварительный усилитель для конденсаторного микрофона на ECC83

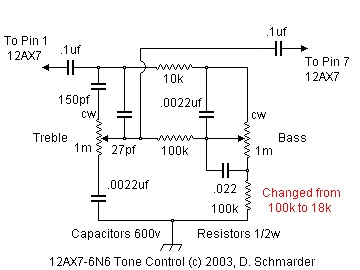

Контроль тона на 12AX7

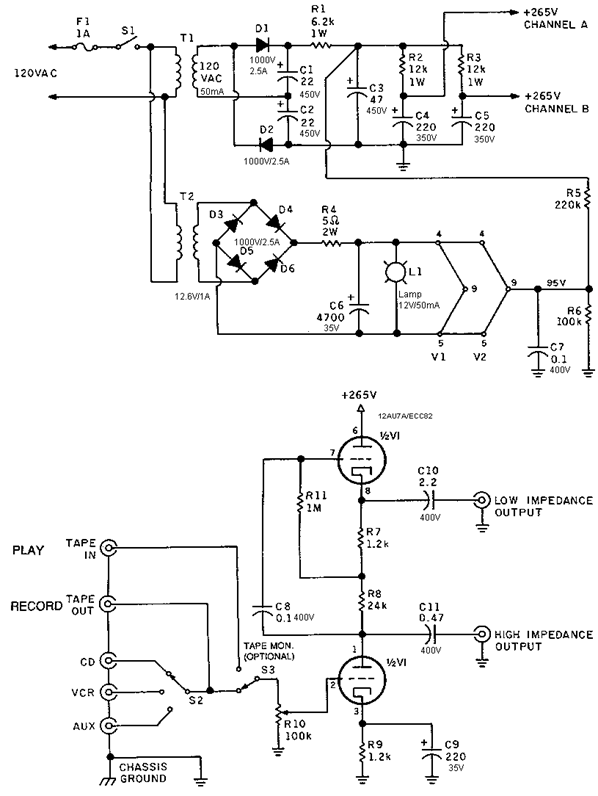

Звуковой усилитель на 12AU7
