Усилители мощности на лампах






Продолжаем публиковать подборку различных решений ламповых усилителей мощности, интегрированных усилителей, и.т.д . Если пропустили предыдущий материал, почитайте его  здесь . Надеемся схемы помогут настоящим ценителям чистого звука в конструировании звуковой техники.

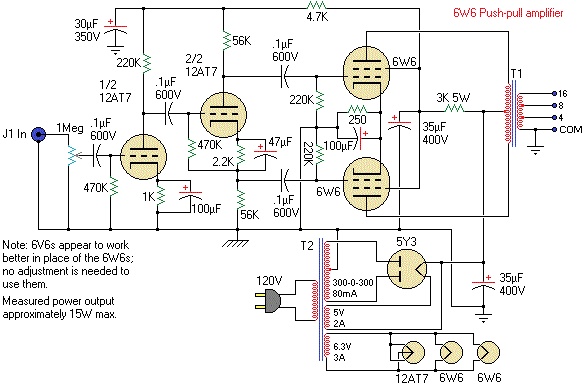

Усилитель на лампах 12AT7 и 6W6 на 15 Вт.

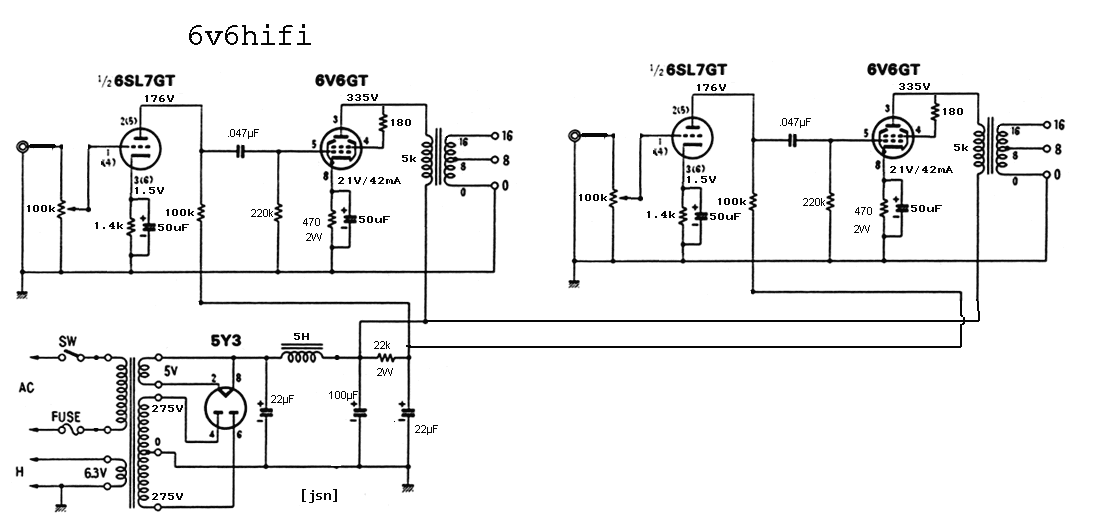

Hi-Fi  усилитель на лампах 5Y3 , 6SL7GT и 6v6GT

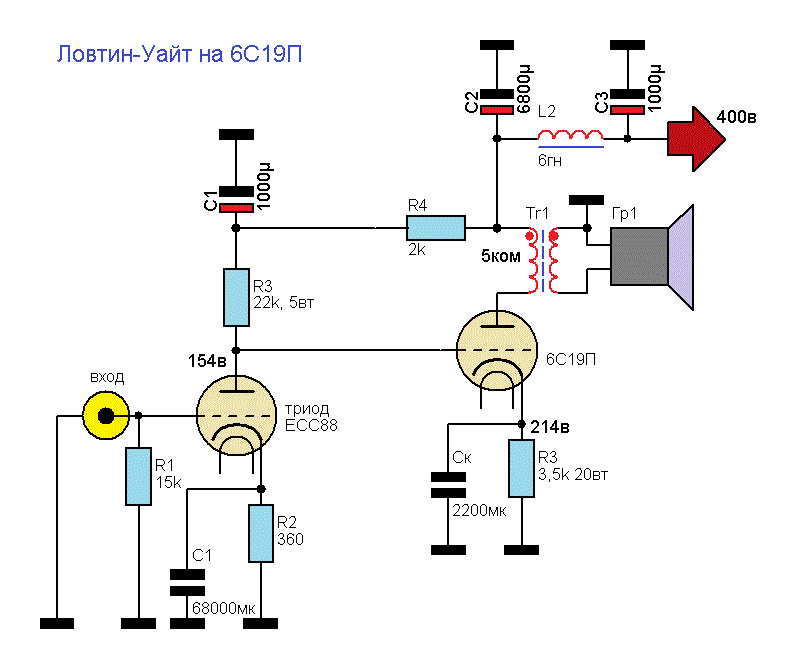

Усилитель на лампах 6S19P и ECC88 на 2-5Вт

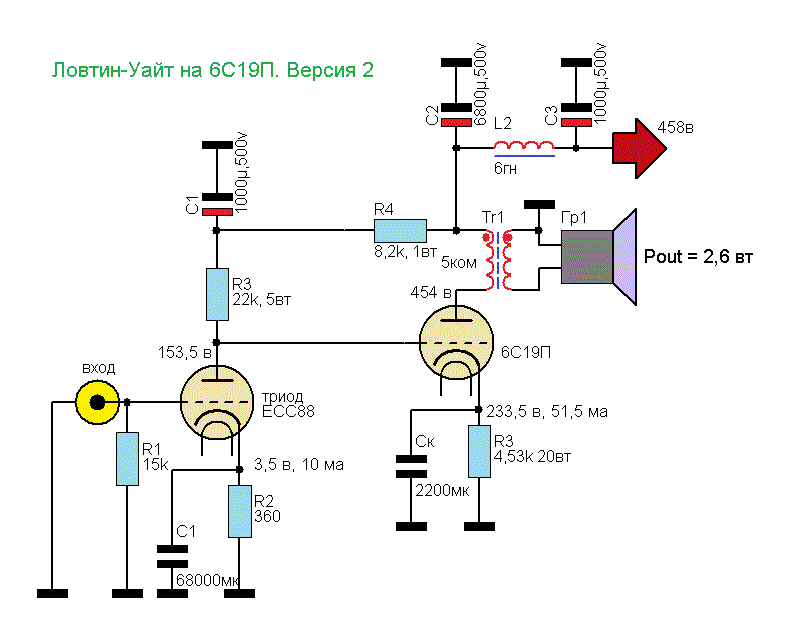

Усилитель на лампах 6S19P и ECC88 2,5-5Вт

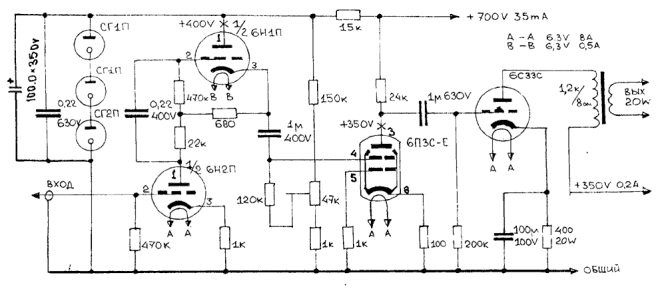

Несимметричный усилитель на лампах 6Η1Π, 6Η2Π и 6C33C на  15-20Вт





Усилитель на лампах 6SN7 и 2A3 на 300B






Усилитель на лампах 6AS7 (6N5P или 6080)




Усилитель на лампах 6c33 CB





Комбинированный усилитель на KT100 SE и ECC83

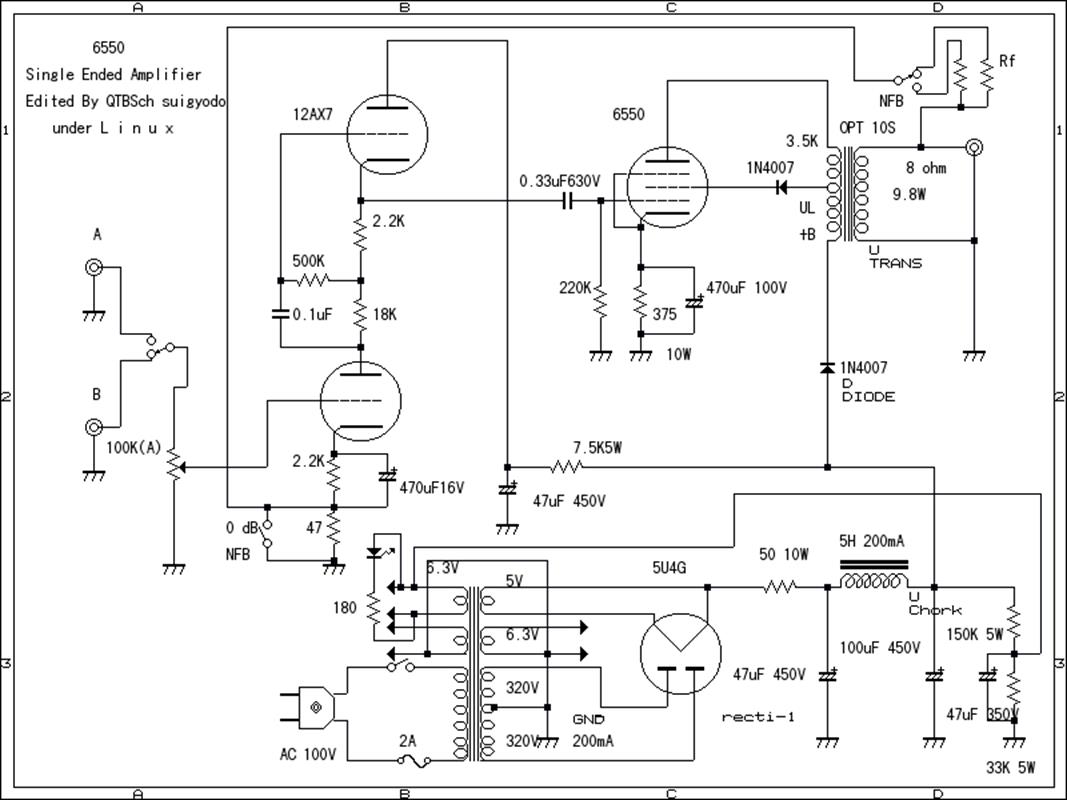

Усилитель на лампах KT88 или 6550

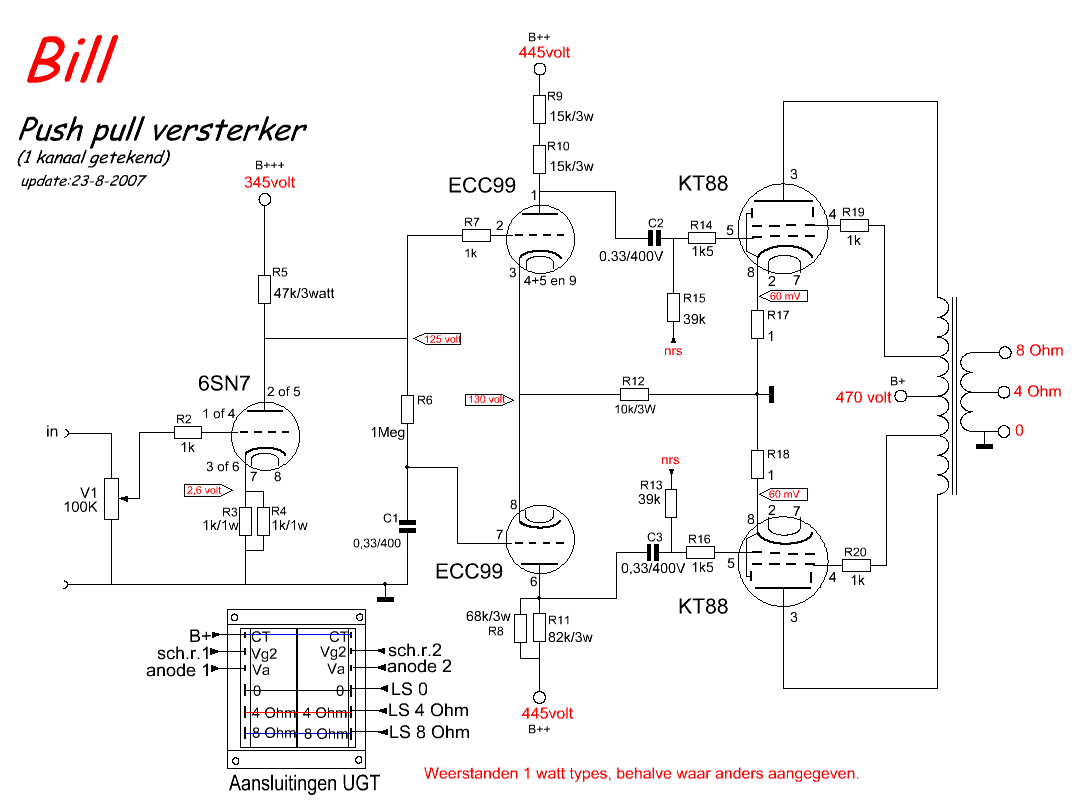

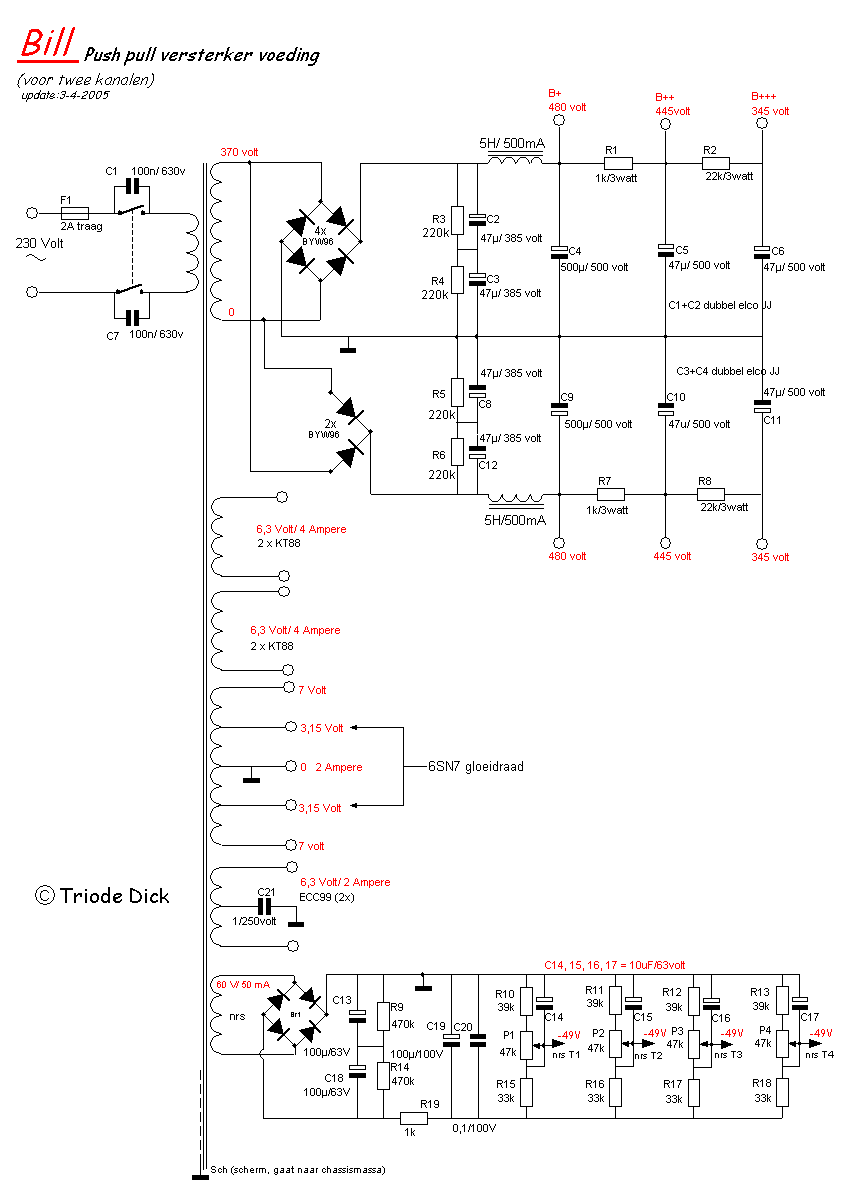

Двухтактный усилитель на KT88 (1 )





Двухтактный усилитель на KT88 (2)

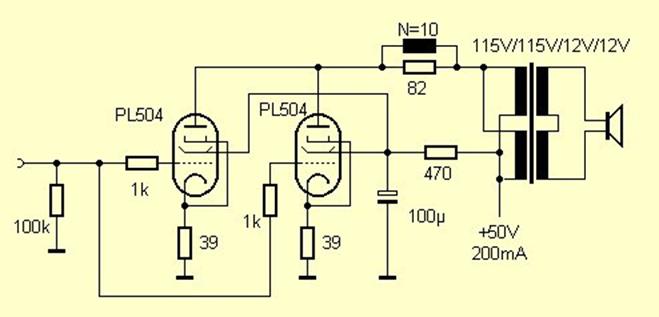

Усилитель на лампах  PL504 - EL504 на 15 Вт

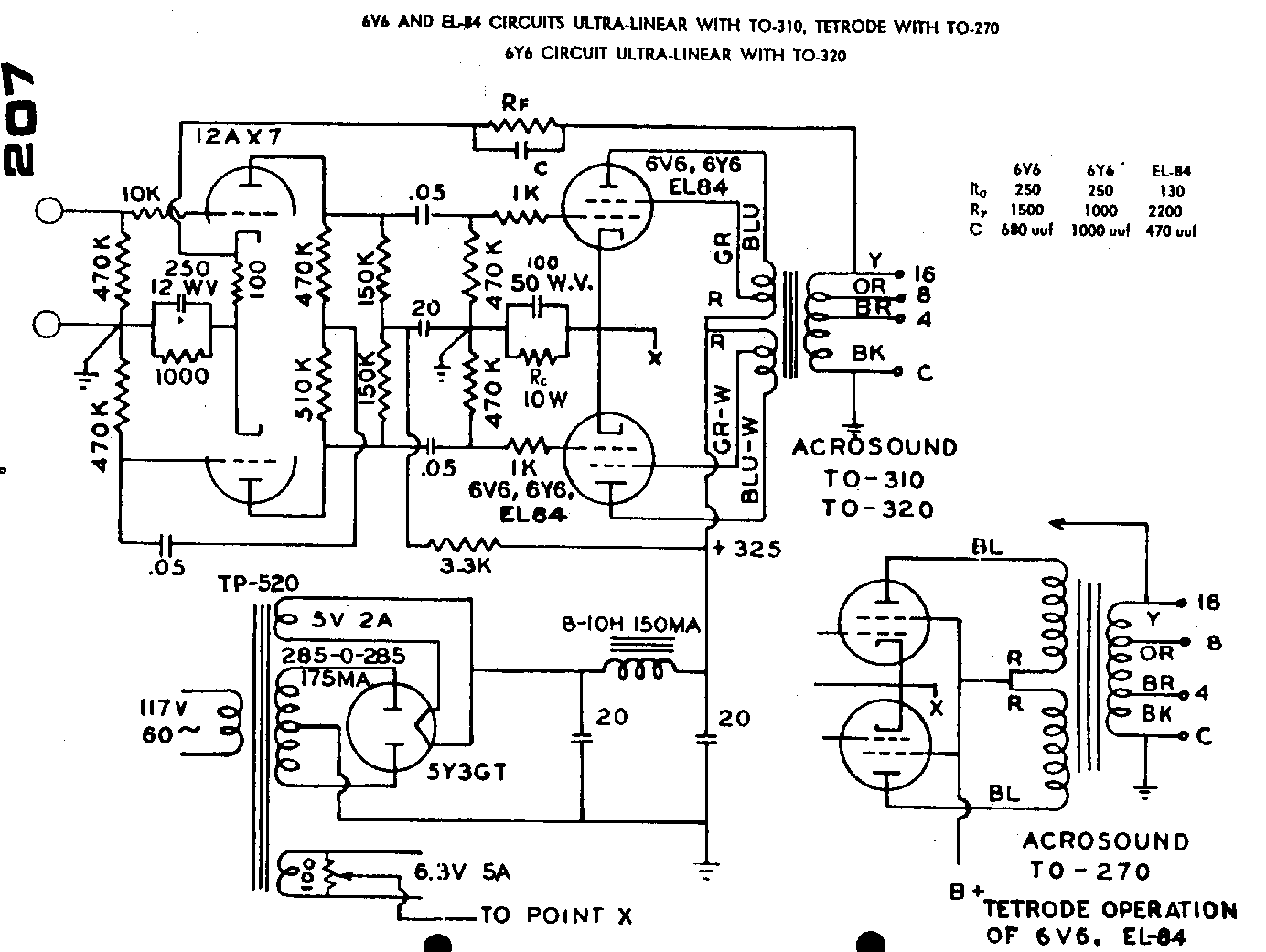

Усилитель на лампах 12AX7, 2x6V6, 6Y6 и EL84

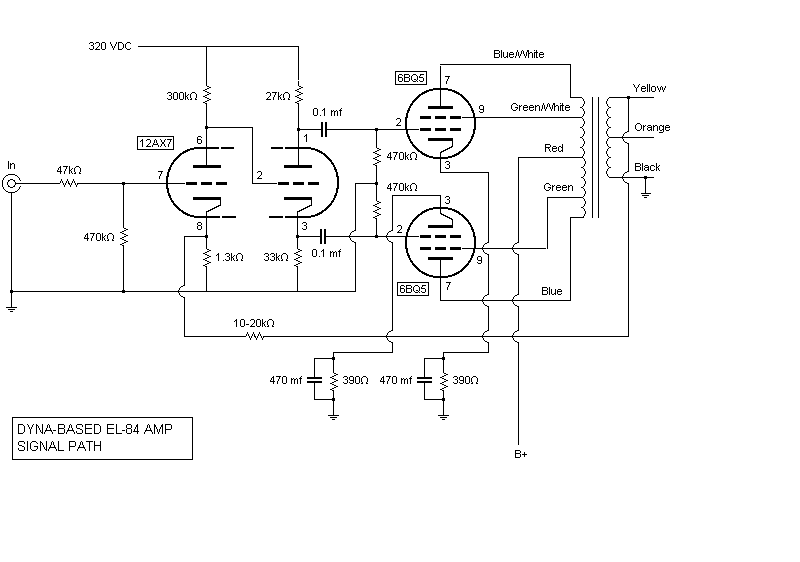

Усилитель на лампах 12AX7, 2x6BQ5 и EL84







НАЗАД   ДАЛЕЕ
