Старый сотовый телефон еще послужит 3






Простой телефон срабатывает как дистанционное управление, которое запускает на удаленной машине стартер.



Мобильный телефон управляет автомобилем

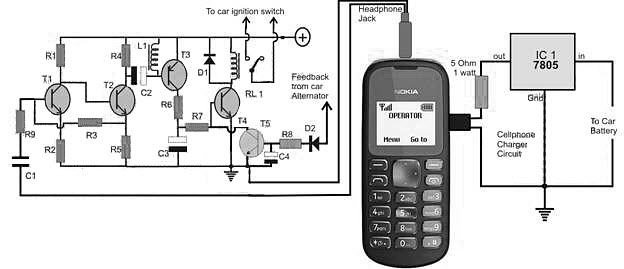

Конструкция собрана на транзисторах, представляет собой схему усилителя который увеличивает мощность назначенной мелодии. Блок опробован на NOKIA 1280 служащего в качестве модема, Конечно, подойдет любой старый аппарат. Когда владелец вызывает сотовый телефон, мелодия усиливается до уровня, достаточного для включения реле. Реле остается замкнутым тех пор, пока происходит вызов. Контакты реле подсоединены к выключателю зажигания автомобиля, производят запуск двигателя и системы в целом.

Список запчастей

R1 = 22k
R2 = 220 Ом,
R3 = 100K,
R4, R6, R7 = 4K7
R5 = 1K
R8 = 33K
R13 = 100 Ом,
Т1, Т2, Т4, Т5 = BC547
T3 = BC557,
C1 = 0.22uF
C2, C3, C4 = 100uF / 25V
D1, D2 = 1N4007
L1 = 40 мГн катушка.
диод = 1N4007
Реле = 12В / SPDT





Управление двигателем с сотового телефона

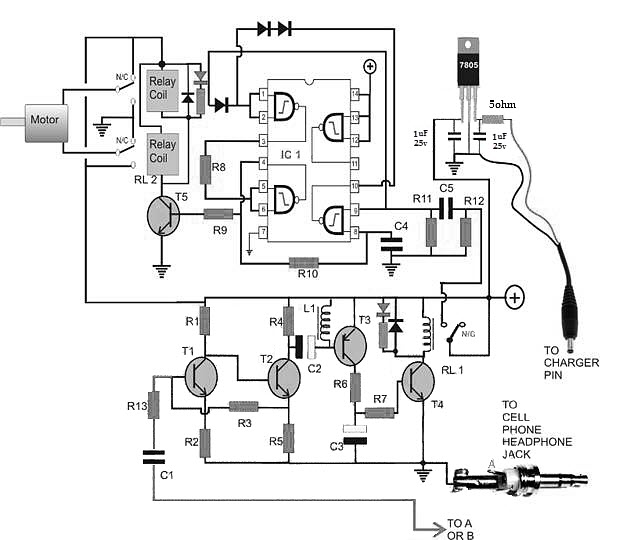

Простая конструкция может управлять направлением вращения двигателя, т.е. для перемещения его по часовой стрелке или против часовой стрелки со своего мобильного телефона. Нижняя часть схемы, состоящая из Т1, Т2, Т3 и Т4 образует простой усилитель с высоким коэффициентом передачи. Когда идет вызов на сотовый телефон, мелодия усиливается (сигнал становится достаточно мощным) что  активизирует  триггеры IC 4093 подключенные к реле RL1. Реле остается включенным до тех пор пока идет вызов, разъединяется когда его нет. Выход триггера соединен со схемой возбуждения на двух реле RL2, подключенных параллельно. Вместо них можно использовать одно реле DPDT для большего удобства. Контакты реле включены таким образом, чтобы  включать противоположное направление  для двигателя при каждом пропущенном вызове. Позвонили, двигатель заработал в одном направлении. Пока идет вызов он крутиться. Сбросили вызов, двигатель останавливается. При следующем звонке двигатель крутиться в обратном направлении и.т.д.




Список запчастей

Все резисторы 1 / 4W 5% CFR.
R1 = 22k
R2 = 220 Ом
R3, R11, R12 = 100К
R4, R6, R7, R9 = 4.7K
R5 = 1K,
R8 = 2.2M
C1, C4, C5 = 0.22uF тип диска
С2, С3 = 100uF / 25V
Т1, Т2, Т4, Т5 = ВС 547B
T3 = BC557 B
ДИОДЫ = 1N4148
IC1 = 4093
RL1 = Реле 12V / 400 ом SPDT
RL2 = реле DPDT 12V / 400 Ом
L1 = 40 мГн катушка.
JACK = 3,5 мм аудио разъем
