Satellite Finder своими руками 3



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Точный цифровой вольтметр, использующий IC L7107 от Intersil Corporation, используется для цифрового дисплея. Схема применения показана на рисунке 6. ИС включает маломощный 3,5-цифровой аналого-цифровой преобразователь, внутреннюю схему для семисегментных декодеров, драйверы дисплея, источник опорного напряжения и часы. Рассеиваемая мощность меньше 10 мВт, а стабильность дисплея очень высока. Работа этой электронной схемы очень проста. Измеряемое напряжение преобразуется в цифровой эквивалент с помощью АЦП внутри ИС, а затем этот цифровой эквивалент декодируется в семисегментный формат и затем отображается. АЦП, используемый в IC L7107, является ADC с двойным наклоном. Процесс, происходящий внутри нашего АЦП, можно сформулировать следующим образом. В течение фиксированного периода времени измеряемое напряжение интегрируется для получения линейного изменения на выходе интегратора. Затем к входному сигналу интегратора подается известное опорное напряжение противоположной полярности, и его можно изменять до тех пор, пока выход интегратора не станет равным нулю. Время, затрачиваемое на то, чтобы отрицательный наклон достигнет нуля, измеряется в тактовом цикле ИС, и он будет пропорционален измеренному напряжению. Проще говоря, входное напряжение сравнивается с внутренним опорным напряжением, и результат преобразуется в цифровом формате. 14-миллиметровый (0,56 дюйма) светодиодный семисегментный дисплей подключен, как общий анод (DISP1 - DISP4). Резистор R13 и C13 используются для установки частоты внутренних часов ИС. Конденсатор C12 нейтрализует колебания внутреннего опорного напряжения и повышает стабильность дисплея. Конденсатор 0,1 мкФ дает хорошие результаты в большинстве приложений.

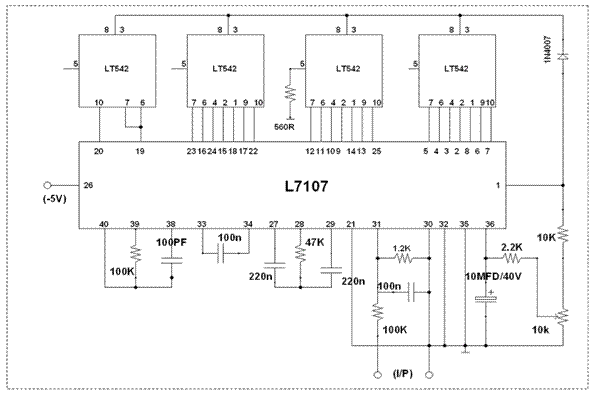

Рисунок 6. Схема цифрового вольтметра с использованием IC L7107



Резистор R10 управляет диапазоном вольтметра. Три дисплея подключены так, что они могут отображать все цифры. Самый левый дисплей может отображать только «1» и «-». Контакт 5 (представляющий точку) соединен с землей только для второго дисплея, и его положение необходимо изменить, когда вы изменяете диапазон вольтметра, изменяя R10. (R10 = 1.2K дает диапазон 0-20 В, R10 = 12K дает диапазон 0-200 В). Аналоговый вход, необходимый для генерации полной шкалы (2000 отсчетов), равен: VlN = 2VREF. Таким образом, для 200 мВ и 2 В шкалы, VREF должен равняться 100 мВ и 1 В, соответственно. Это осуществляется резисторами R7, R8 и R9. Интеграционный резистор должен быть достаточно большим, чтобы оставаться в этой самой линейной области по диапазону входного напряжения. Поэтому мы используем R12 = 470K в нашей схеме. Интегрирующий конденсатор следует выбирать так, чтобы обеспечить максимальное колебание напряжения, а номинальное значение составляет 0,22 мкФ (C11). Размер конденсатора с автоматическим нулевым значением (C10) оказывает определенное влияние на шум системы. На шкале 2 В конденсатор 0,047 мкФ увеличивает скорость восстановления от перегрузки и адекватен для шума в этом масштабе. Дисплей 3 1/2 цифры. Десятичная точка подключается через резистор R14 к земле. Также нет необходимости использовать четыре дисплея; Вы можете использовать только 3 для отображения 999 или диапазона 100 мВ, 1 В, 10 В, 100 В. ICL7107 предназначен для работы от источников питания ± 5В. Однако, если отрицательный источник питания недоступен, он может быть сгенерирован на тактовом выходе (вывод 38 IC2) с 2 диодами (D3 и D4), 2 конденсаторами (C14 и C15) и недорогим IC CD4049 (IC3), как показано на рисунке 7.

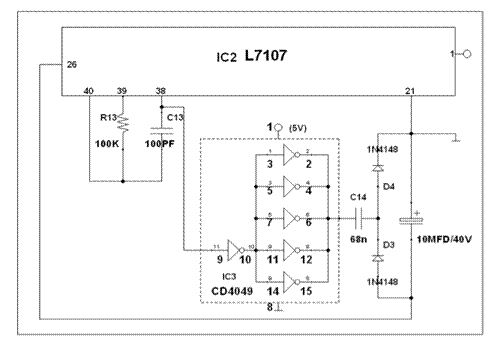

Рисунок 7.



Заметка:

• Соберите схему на печатной плате хорошего качества.
• Для калибровки включите питание и закоротите входные контакты. Затем отрегулируйте R8 так, чтобы дисплей показал 0В.
• ICL7107 является устройством CMOS и очень чувствителен к статическому электричеству. Поэтому не прикасайтесь к контактам IC голыми руками.
• Сегментные дисплеи должны подключаться к общему аноду.



Автор Sivaramakrishnan



Satellite Finder своими руками 1

Satellite Finder своими руками 2

Satellite Finder своими руками 4
