Satellite Finder своими руками 2



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Следующий график (рис. 3) показывает, что пропорциональное выходное напряжение постоянного тока для соответствующего входного RF сигнала. Связано с цифровым вольтметром через R1 и C1. Источник питания построен с использованием двух последовательных микросхем регулятора напряжения (LM1086-ADJ), как показано на рисунке 4. Требуемые напряжения питания получены от самого спутникового ресивера, используя тот же RF-кабель. Катушка 10mH (L1) действует как RF-дроссель для предотвращения радиочастотного сигнала от смещения постоянного тока к спутниковому поиску. Регуляторы напряжения разработаны с использованием IC LM1086 для обеспечения 5 В и 3,6 В соответственно. Питание 5 В используется для цифрового дисплея, а источник питания 3,6 В используется для детектора мощности радиочастоты. Регулируемая версия LM1086 вырабатывает опорное напряжение 1,25 В (VREF) между выходной клеммой (контакт 2) и клеммой регулировки (контакт 1) при 1,5 А тока нагрузки. Для установки выходного напряжения регулируемого выходного напряжения LM1086 требуется два резистора. Регулировка нагрузки составляет 0,1% (типичная), а линейная регулировка - 0,015%. Количество компонентов устройства очень минимально, используя два резистора как часть схемы делителя напряжения и выходной конденсатор для регулирования нагрузки. Делитель напряжения для этой части устанавливается на основе приведенных ниже уравнений; Где R3 / R5 - верхний резистор обратной связи, R4 / R6 - нижний резистор обратной связи.



VOUT = 1,25 В (1 + R6 / R5) для выхода 5 В
VOUT = 1,25 В (1 + R3 / R4) для выхода 3.6 В

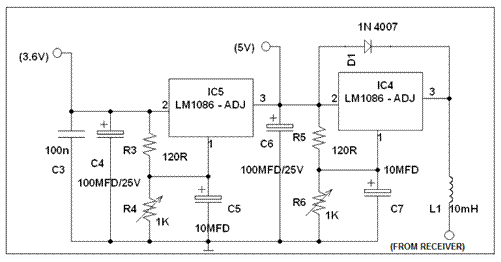

Рисунок 4. Источник питания



При использовании большого выходного конденсатора (≥100 мкФ) и при мгновенном входе короткого замыкания на землю, регулятор может быть поврежден.



Рисунок 5. Вид сверху IC1086



В этом случае для защиты регулятора между выходным и входным выводами рекомендуется использовать внешний диод (D1). Конденсаторы C4 и C6 используются в качестве выходных фильтров для обоих регуляторов. Схема расположения верхнего вида IC LM1086 показана ниже (рисунок 5).



Автор Sivaramakrishnan
