Собираем антенны для WI-FI и сотовых 2G,3G,4G Часть 2





Не знаю, будет ли интересно. Описание Bi-Quad W-LAN Wi-Fi 2,4 ГГц. Страницу нашёл где-то год назад, хотел выложить, да система подвела. Адрес потерялся... и забыл я про это дело. А сейчас случайно наткнулся. Для отражателя подойдёт кусок фольгированного текстолита, гетинакса или просто жести. Размеры рефлектора не очень критичны и при необходимости могут быть немного уменьшены. В качестве держателя двойного квадрата подойдёт пластмасствая крышечка от напитков.
Коаксиальный кабель: при коротком кабеле можно использовать RG58,
но если длинна кабеля составляет примерно 2 метра,
то лучше взять высококачественный кабель - Aircell, Ecoflex или аналогичный.


От качества применяемых деталей и точности сборки зависит
следущее: получите ли вы выигрыш по усилению,
а значит лучший и надёжный приём.
Для начала нужен пластмассовый держатель,

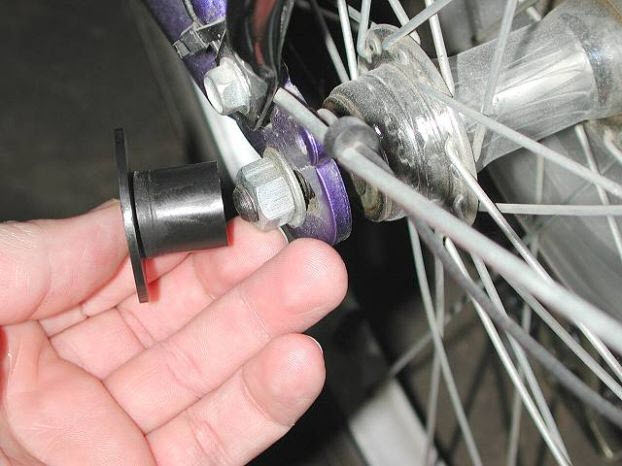

мы возмём защитный колпачёк от велосипеда,
но подойдёт так же колпачёк от тюбика с зубной пастой и т.д.


Нужен так же отражатель (для удобства обработки

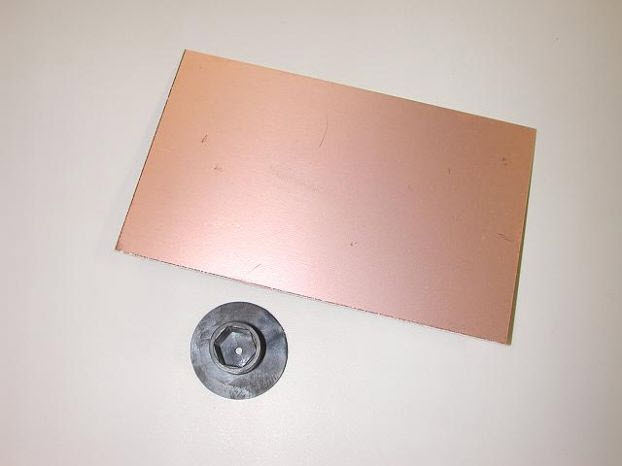

лучше взять фольгированный стеклотекстолит), плата
размером 10 х 14 см и кусок медного

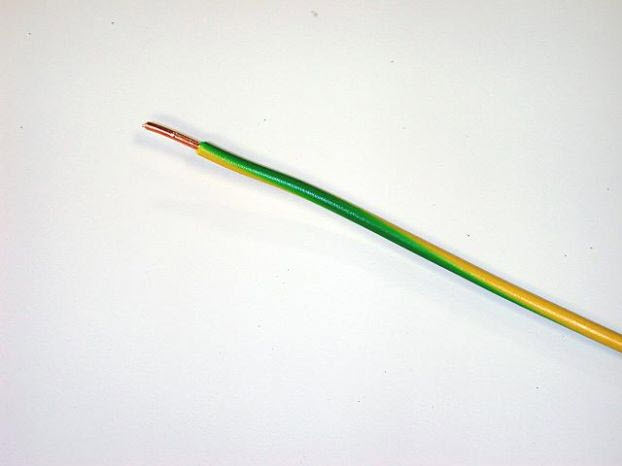

 провода диаметром 2,5 mm2 или 4 mm2

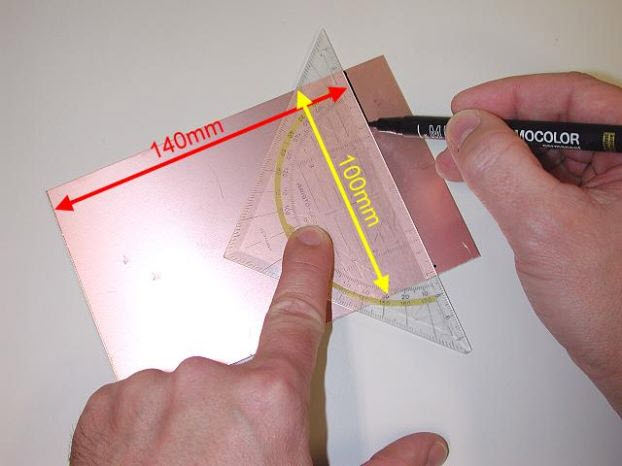

Делаем отражатель, 10 х 14 см.
Размер не критичен и при необходимости
может быть немного уменьшен.

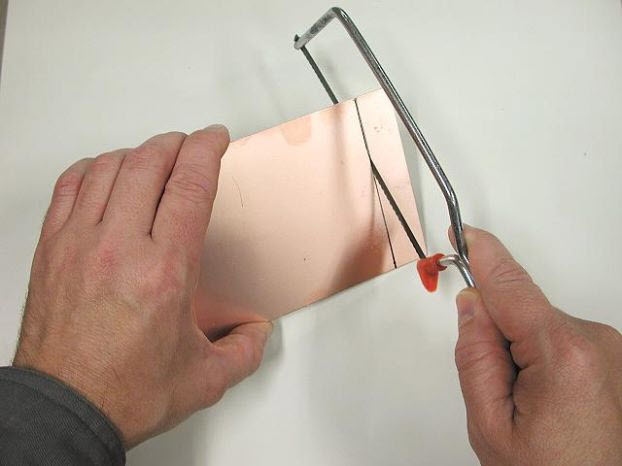

Отрежьте лишнее.

Найдите середину

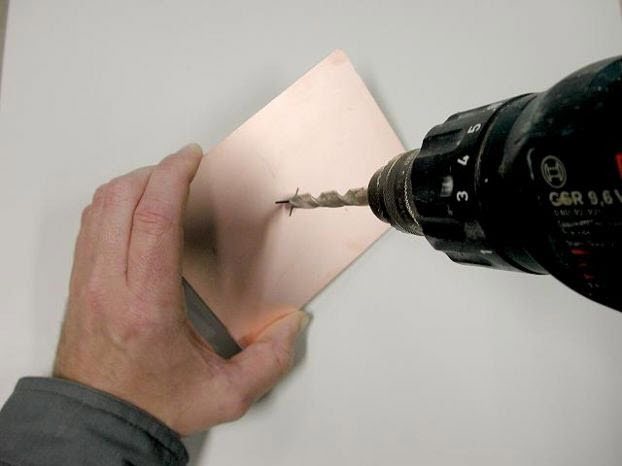

Просверлите отверстие диаметром на пару
миллиметров больше диаметра кабеля,
чтобы позже можно было клеевым пистолетом закрепить держатель.

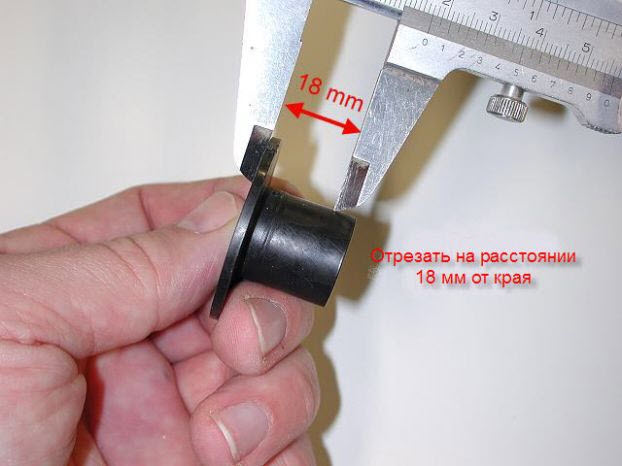

Обрежьте держатель на высоту 18 мм

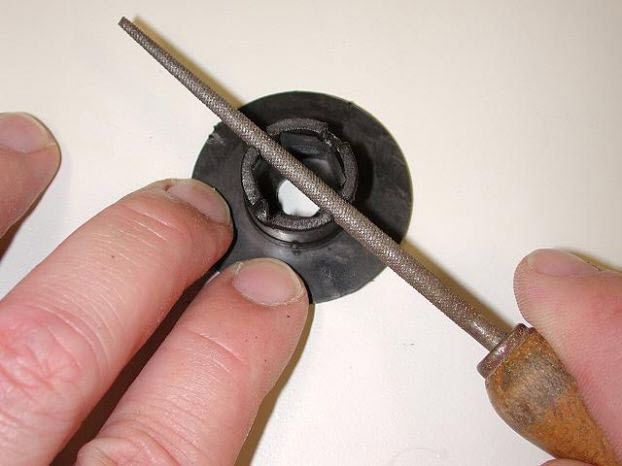

Круглым надфилем (или чем-нибудь подходящим) сделайте пропилы так,
чтобы расстояние между отражателем
и квадратами было примерно 15 мм.


Квадраты можно сделать из куска медного
провода диаметром 2,5mm2 или 4mm2.
Потребуется примерно 25 см.


Продолжайте сгибать строго по размеру

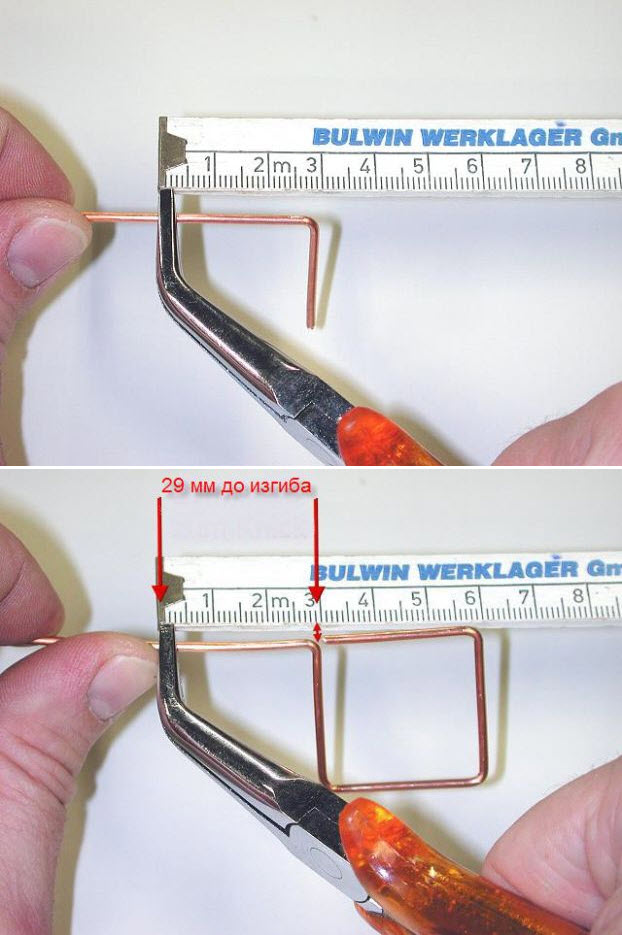

Квадраты согнуть так, чтобы расстояние от
середины до середины провода было 30 -31 мм.
Приведён  пример гибки провода 2,5mm2.

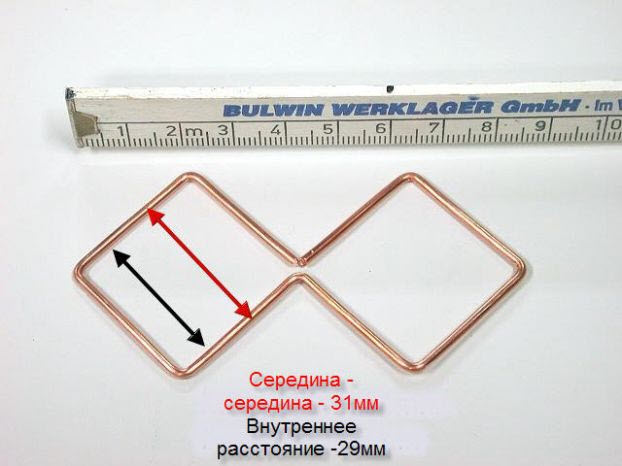

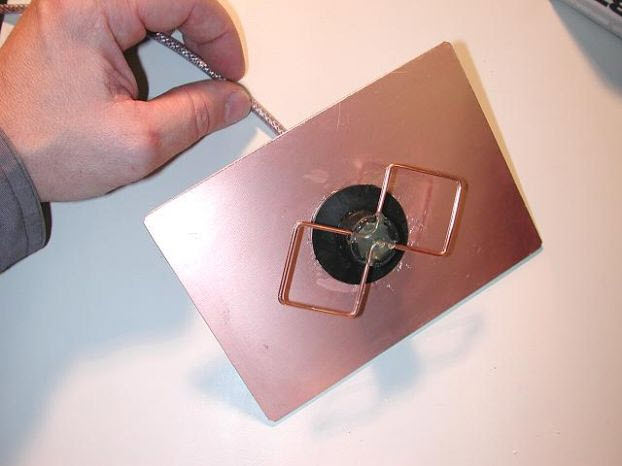

У вас получились вот такие "очки". Проверьте ещё раз размеры.

Спаяйте концы провода и залудите
место будущего крепления коаксиального кабеля.

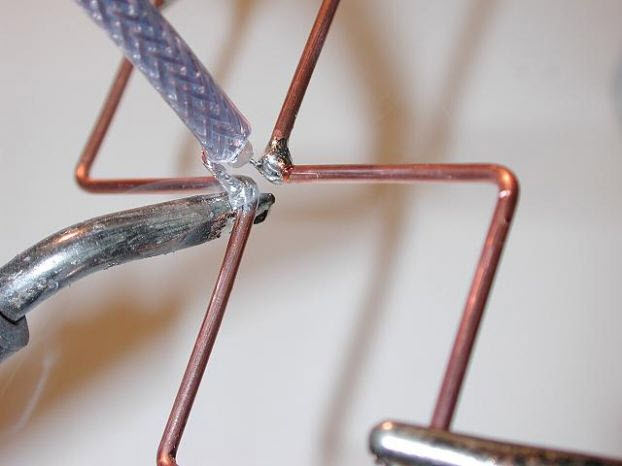

Припаяйте кабель.

Приклейте сначала держатель, с помощью клеевого
пистолета или какого-нибудь суперклея.

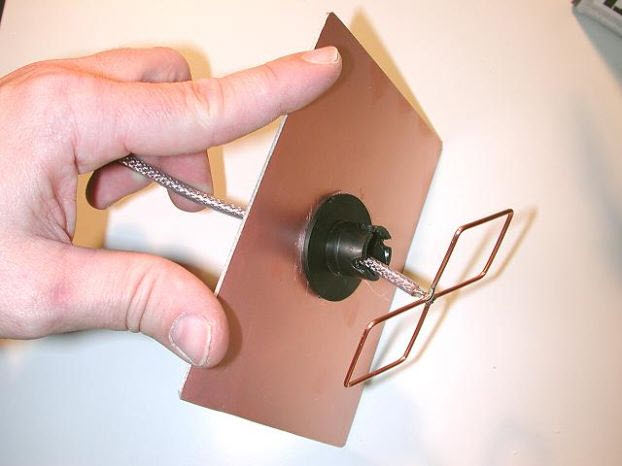

Затем просуньте кабель с "очками".

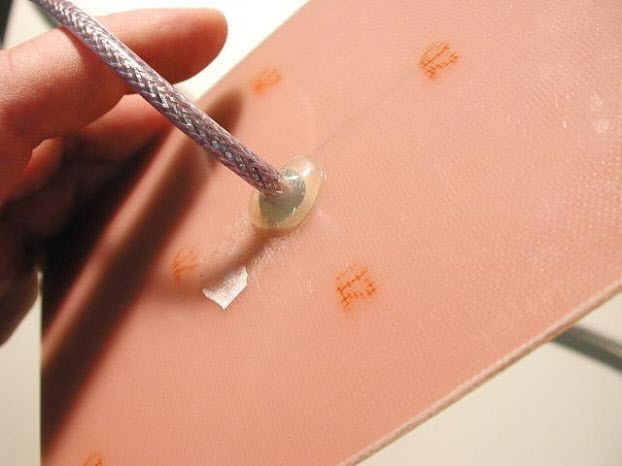

Клеевым пистолетом закрепите кабель на выходе.

За изготовление и использование антенны автор (переводчик) статьи ответственности не несёт.
Вы должны быть уверенны, что знаете,
куда и как нужно подключить антенну.
В заключении обзора помещен очень удобный on-line калькулятор.
Для расчета зигзагообразной антенны
Вводите значения и щелкайте на надпись
"Расчитать".
Для удаления информации "Очистить"

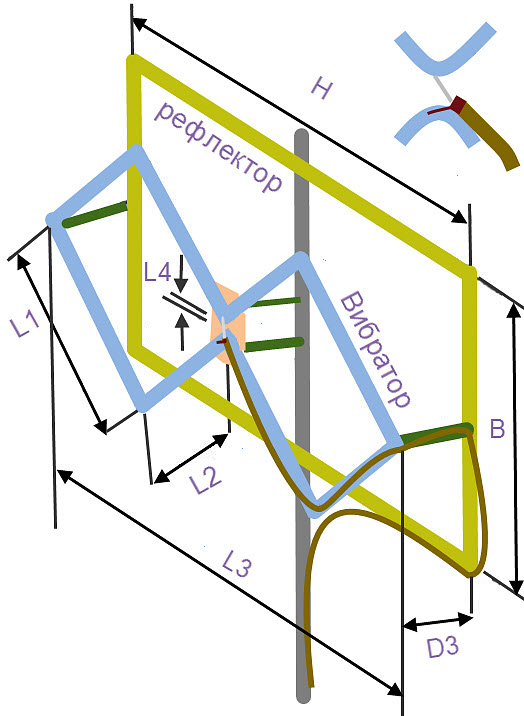

Схематическое изображение антенны:

антенна двойной ромб

Антенна подключается 75-омным кабелем (КСВ < 1,3), расчетный коэффициент усиления 10 dBi

ВВЕСТИ ДАННЫЕ:
Частота: Мгц

Расчитать
РЕЗУЛЬТАТ:
Длин волны λ: мм
Размер L1 (внешняя сторона квадрата): мм
Размер L2 (внутренняя сторона квадрата): мм
Размер L3 (длина вибратора): мм
Размер L4 (промежуток в месте подключения): мм
Размер B: мм
Размер H: мм
Диаметр проволоки: мм
Длина проволоки: мм
Расстояние вибратор-рефлектор D: мм
Очистить все
