Собираем антенны для WI-FI и сотовых 2G,3G,4G. Часть 1

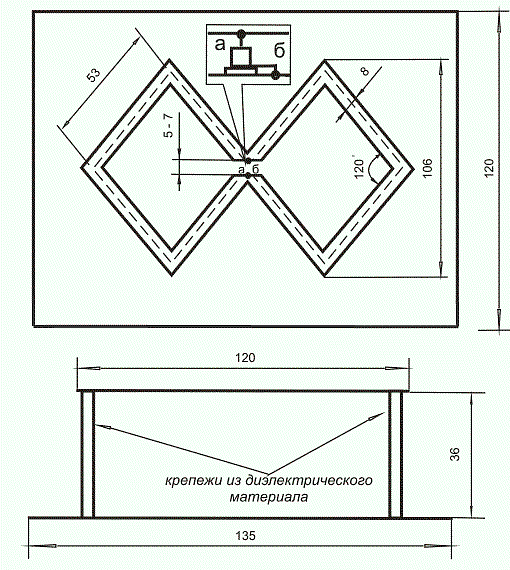

С далеких времен, для качественного приема наземного вещания радиолюбителями активно использовались зигзагообразные антенны. Они просты в сборке и не требуют дорогостоящих комплектующих. Для увеличения приема передачи модемов, они являются оптимальным решением. Не надо уповать на "волшебные" усилители. Главное правило гласит: "Самый лучший усилитель - это правильно сделанная антенна". Рассмотрим конструкцию под стандарт 2G и 3G (частота 900мгц). Классическая схема из двух сегментов. Если частота передающей сети сотового оператора выше, размер 53 уменьшают до 30.5 (стандарты 3G и 4G).

Сегменты из меди или алюминия, с любой формой сечения.
Экран - лист металла (медь, аллюминий и.т.д), фольгированный текстолит (гетинакс) или сетка рабица. При повторении следующих конструкций, для 2G,3G,4G берем размеры первой схемы.

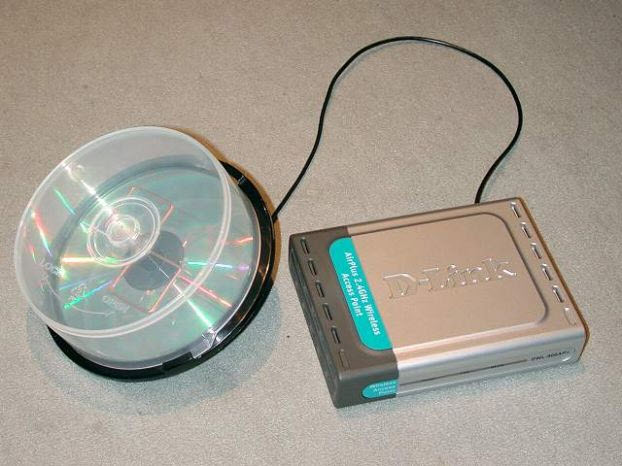

WI-FI антенна из упаковки для CD-ROM

Усиление сигнала этой антенной составляет ок. 8 dB Главное требование - расстояние от "медных очков" до отражательного слоя CD должно быть 15 мм.

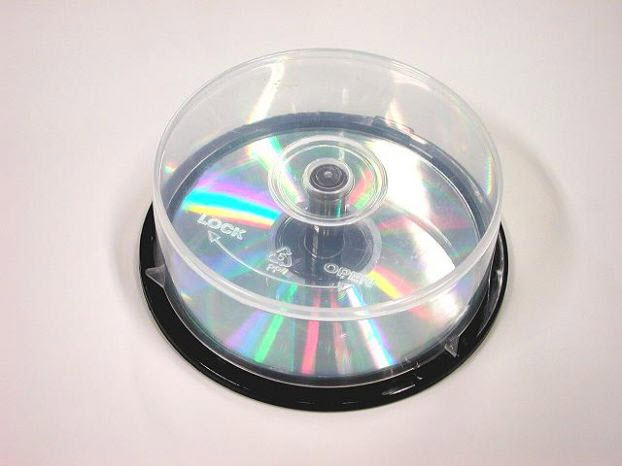

Берём обычный CD - шпиндель на 25 CD

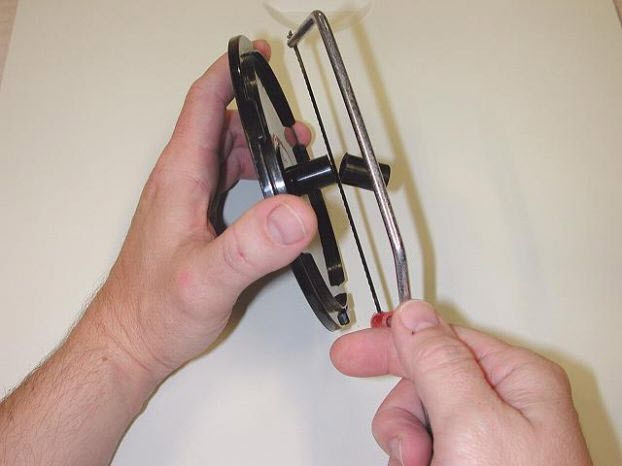

Отрезаем на расстоянии 18 мм.

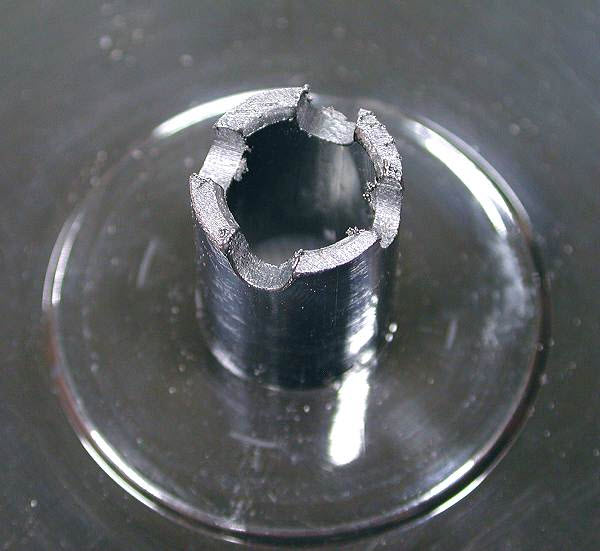

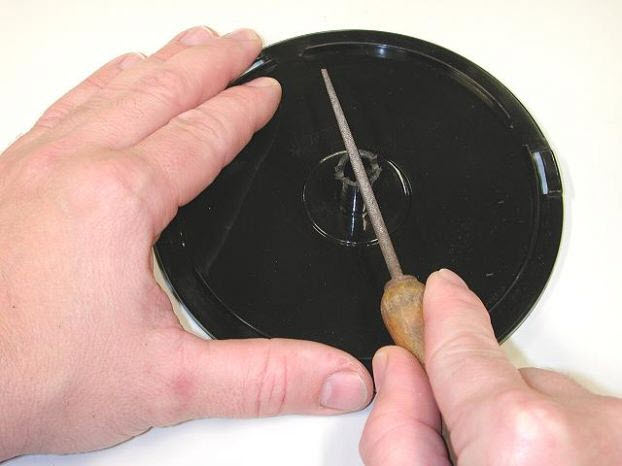

Круглым надфилем делаем шлицы для крепления квадратов

Выглядеть должно примерно вот так:

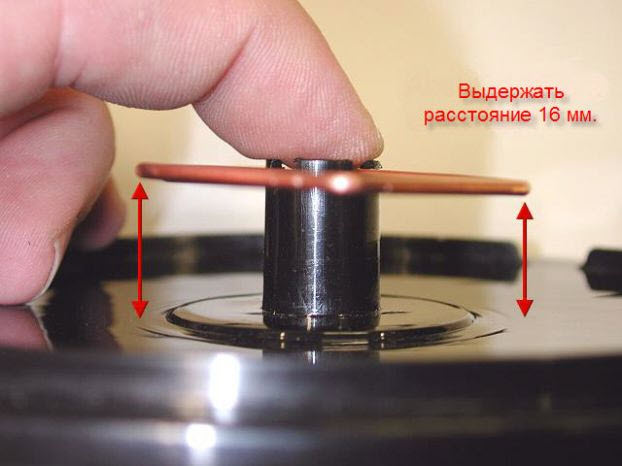

Обязательно обратить внимание на расстояние до дна шпинделя!
Во всех точках должно быть 16 мм!

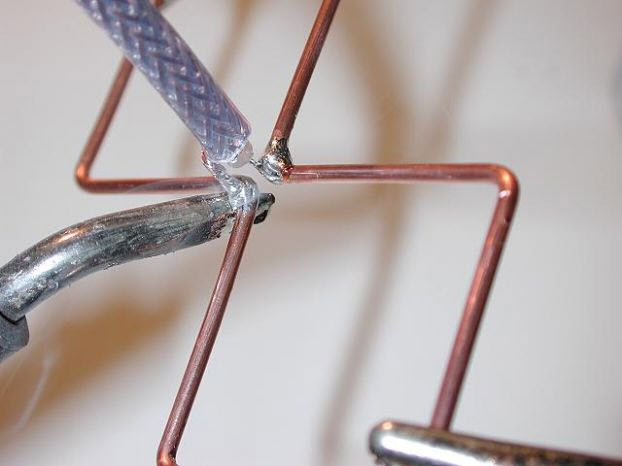

Припаиваем кабель.

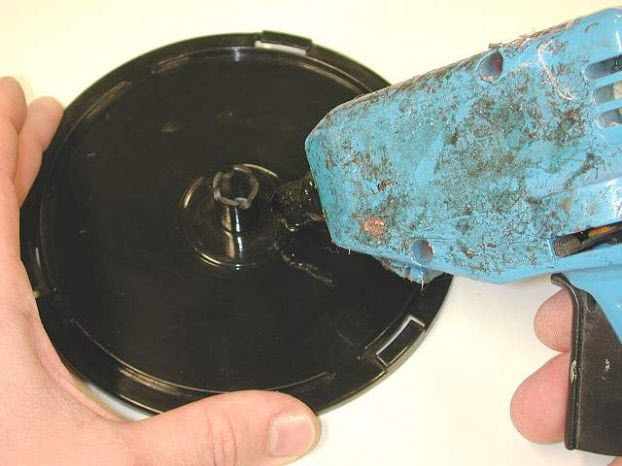

Двумя каплями клея (можно обычным, синтетическим) приклеиваем CD.

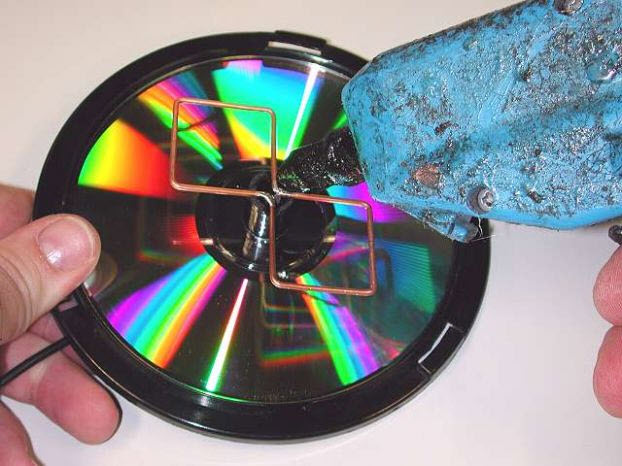

Фиксируем "очки"

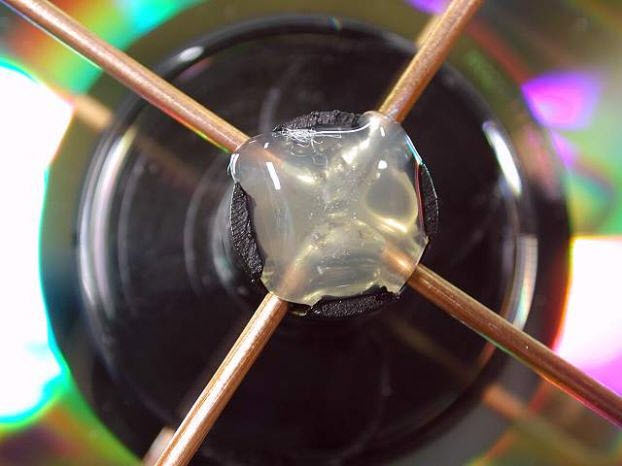

Двойной квадрат будет держаться за счёт клея.

От себя добавлю: В оригинале не указано, но думаю, что расстояние в 15 мм до отражающего слоя можно точно выдержать с помощью деревянных/пластмассовых брусочков (или другого), толщиной 14,5 мм (или 14 мм2 в общем, поправка на толщину CD), подложенных между "очками" и CD перед приклееванием.

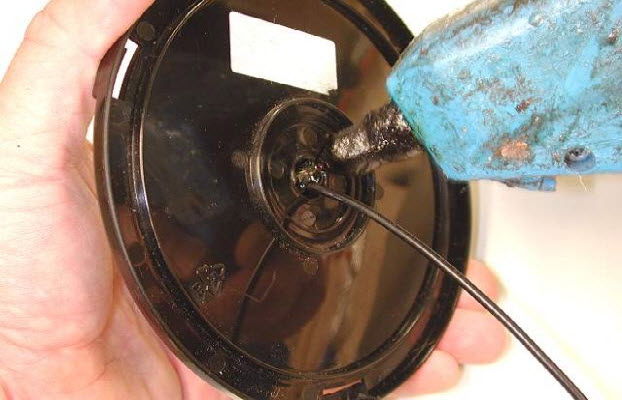

Зафиксирйте кабель с обратной стороны.


У кого есть опыт и кто в себе уверен, тот может оригинальную антенну модема отпаять, и припаять новую.

Осторожно!!! Тонкие проводники могут из-за высокой температуры отклеится от платы. Кто не уверен в себе, может подключить антенну через разъём SMA.
