Схемы усилителей и VCA



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







В подборке представлены схемы различных усилителей  без описания, не вошедших в предыдущие обзоры. Пригодятся любителям и экспериментаторам в области обработки  звука .

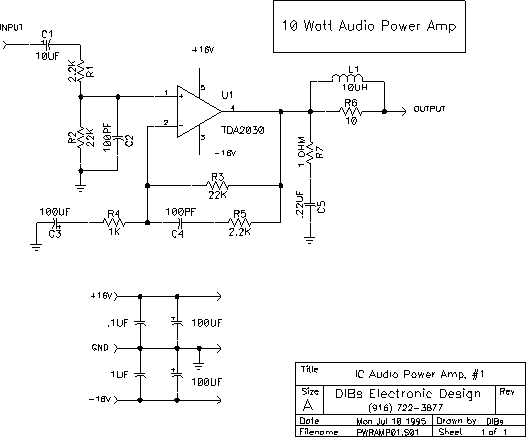

10 Watt Power Amp.GIF

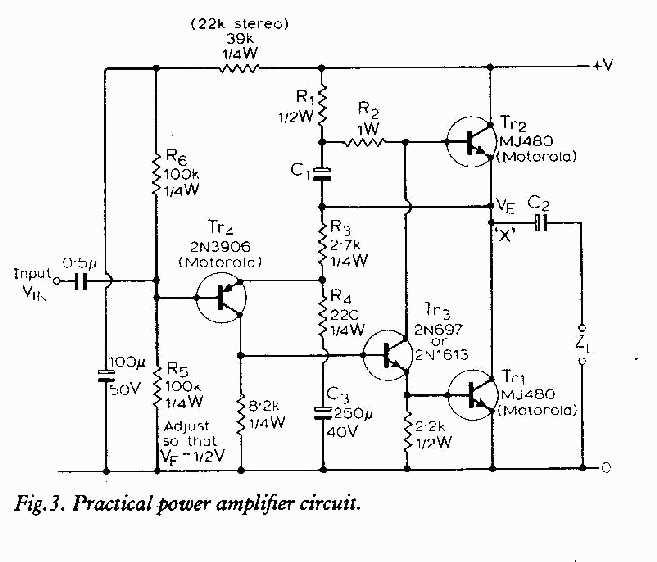

10W Amplifier.gif

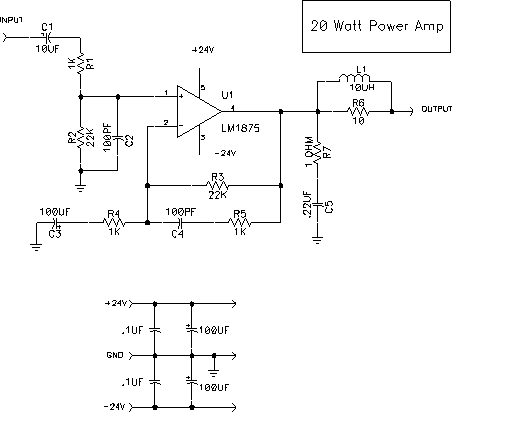

20 Watt Power Amp.GIF

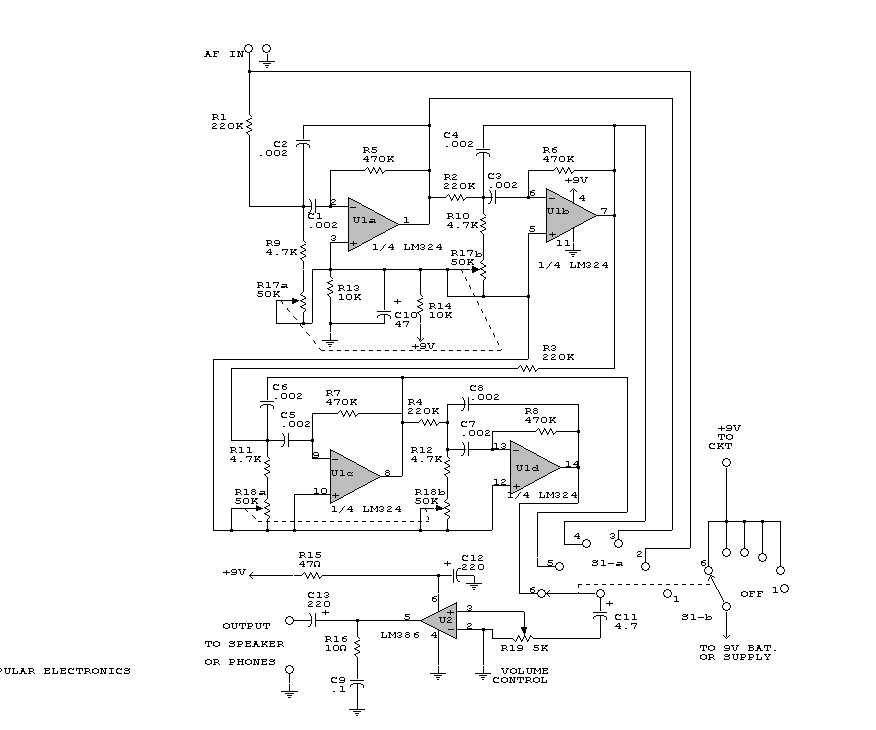

Amp with Tunable Filter.GIF


Candy Tin Amplifier.pdf

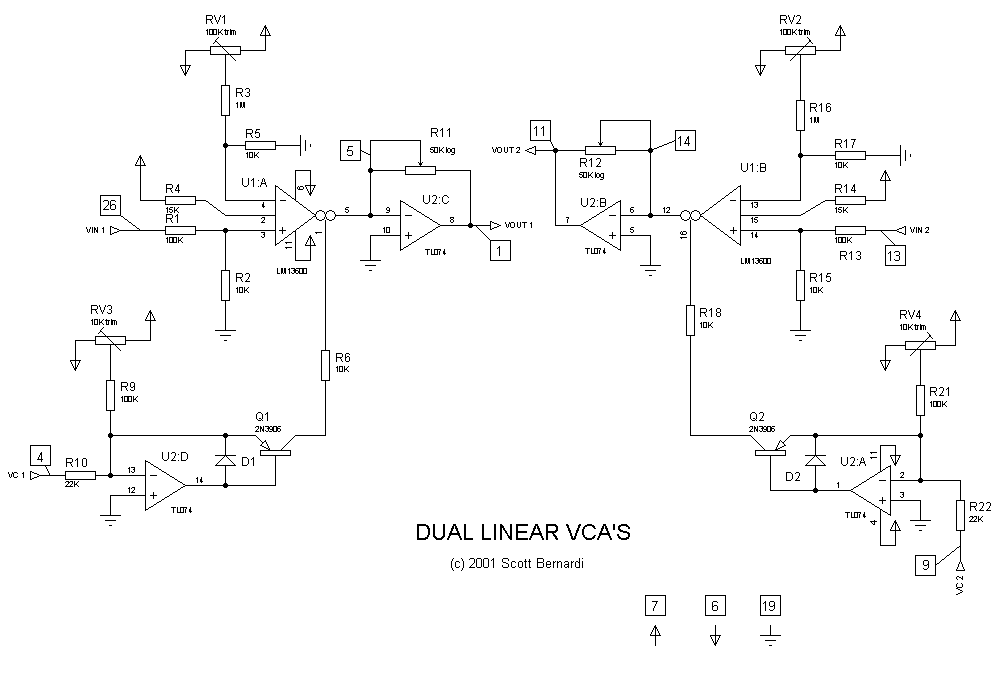

Dual Linear VCA.gif

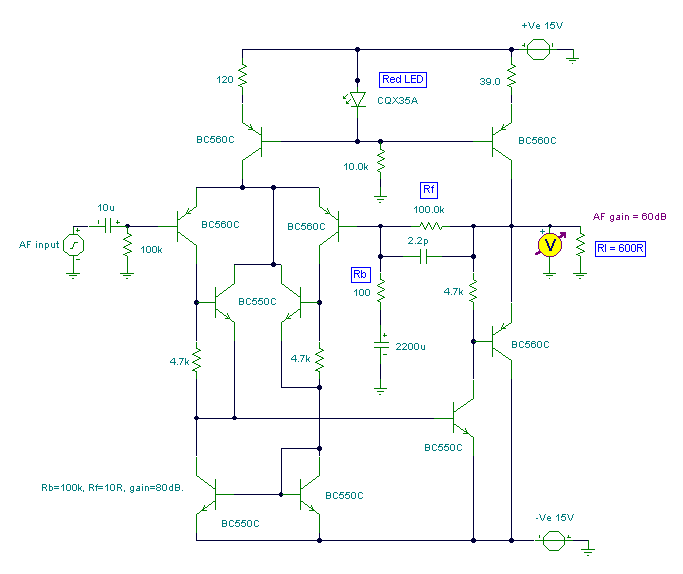

Hi-Fi Preamp.gif


High Quality Transistor Preamp.pdf

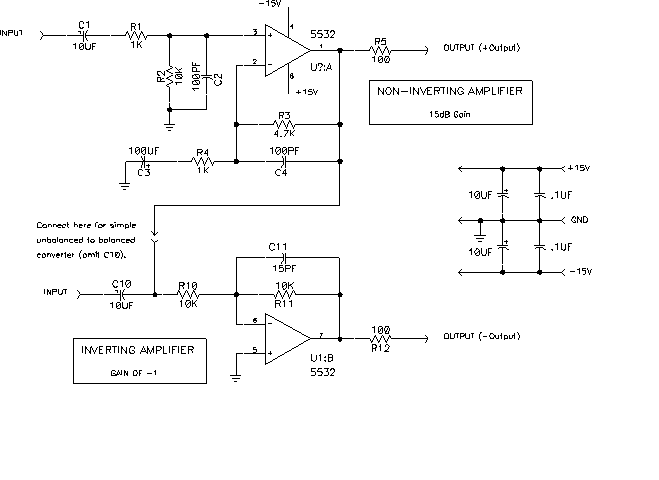

Inverting or Noninverting Amplifier.GIF

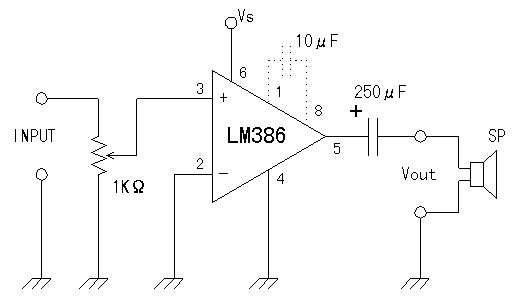

LM386 amplifier.gif

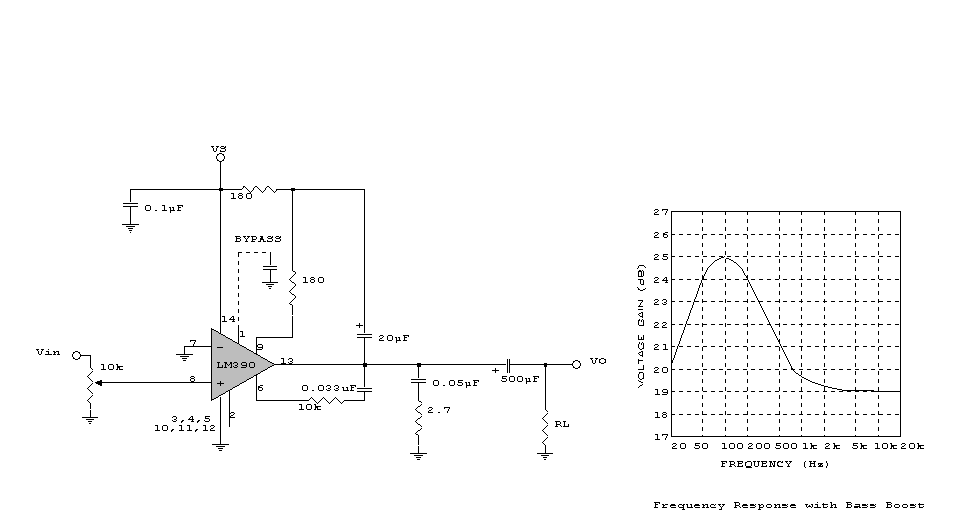

LM390 Bass Boosting Amplifier.GIF

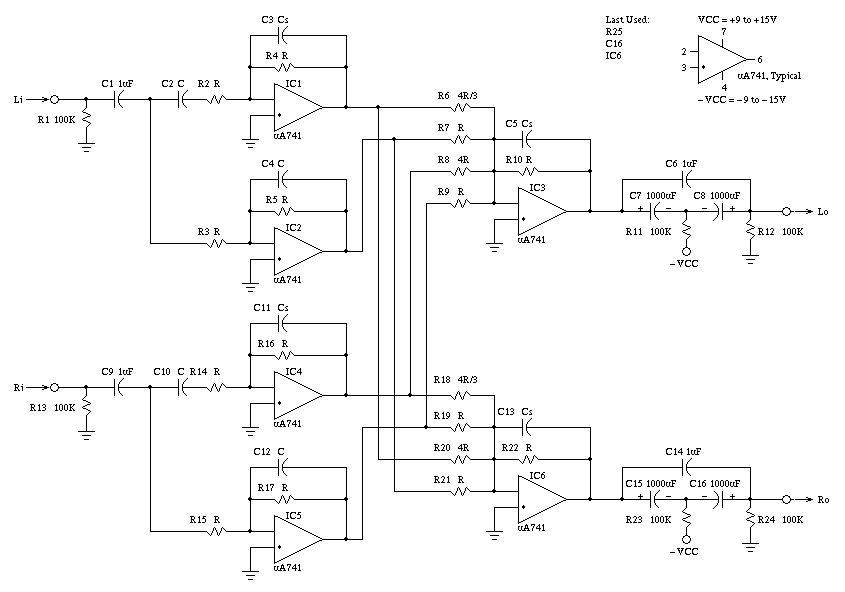

Low distortion headphone amplifier.jpg

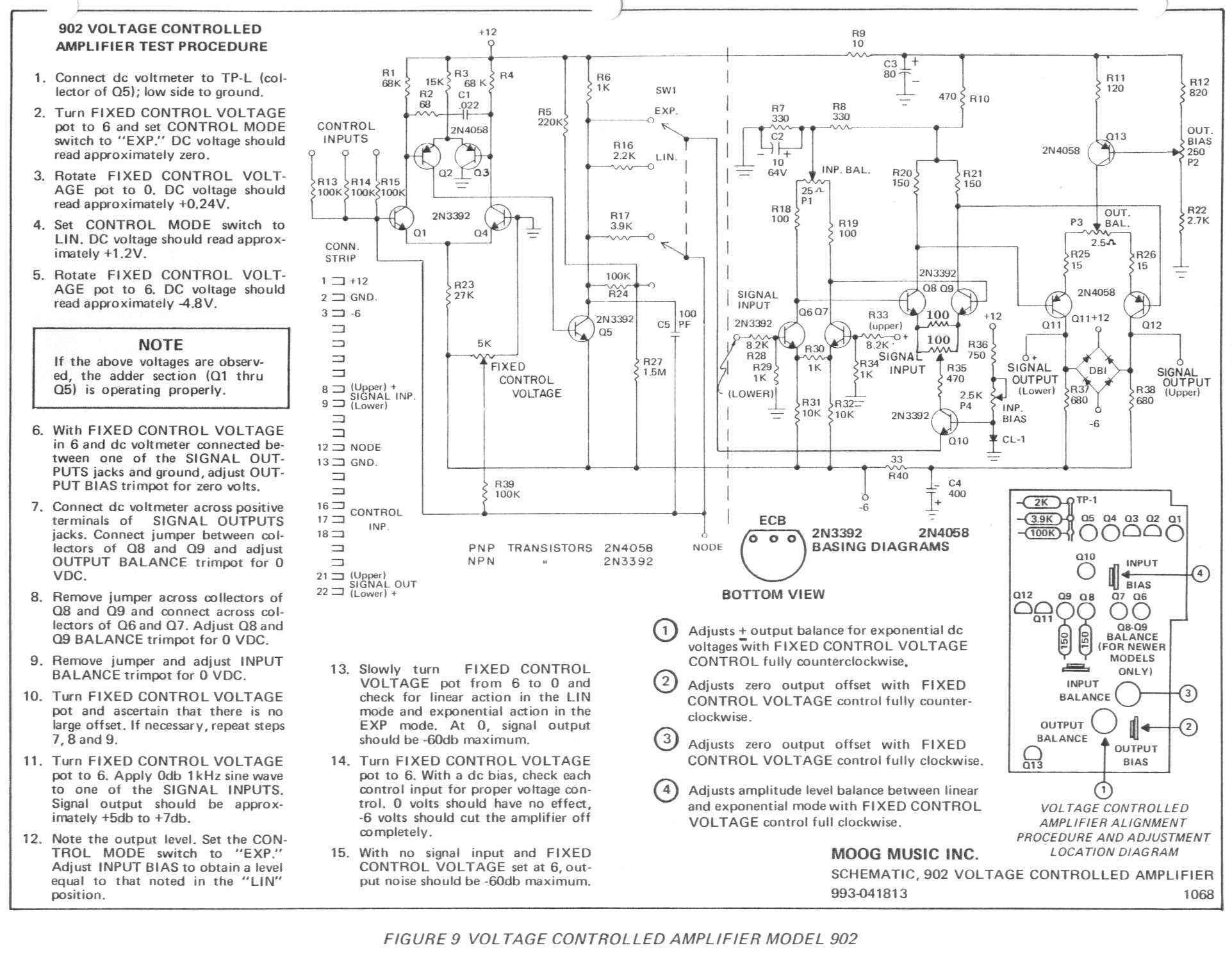

Moog 902.jpg


Nobels PRE-1.pdf

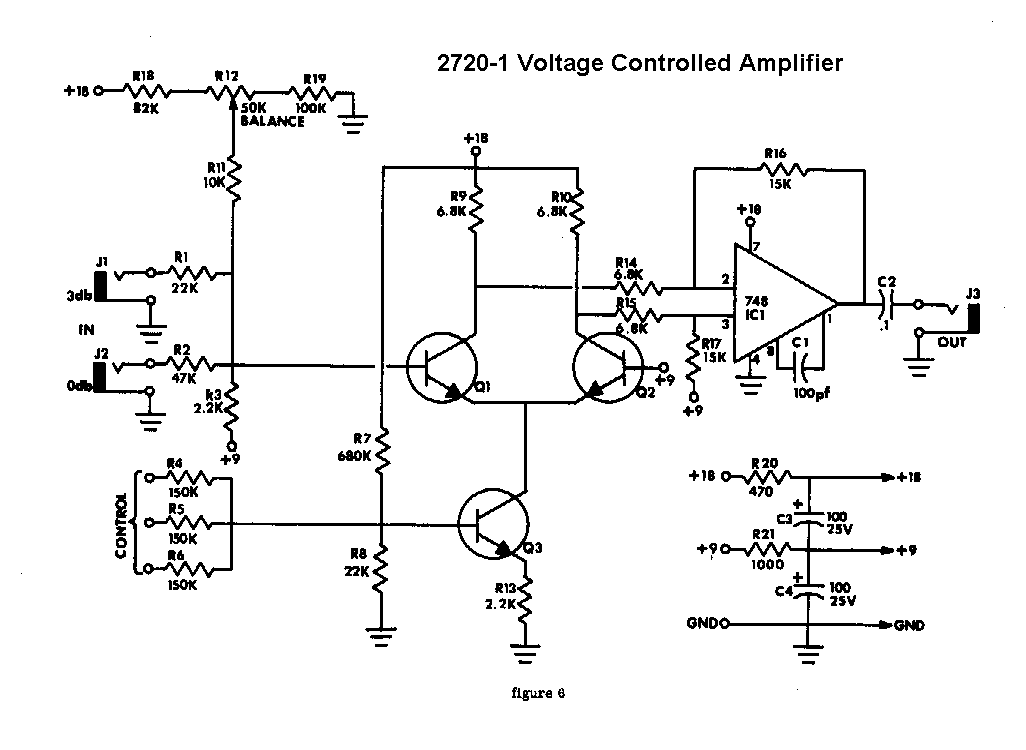

Paia 2720-1 VCA.gif

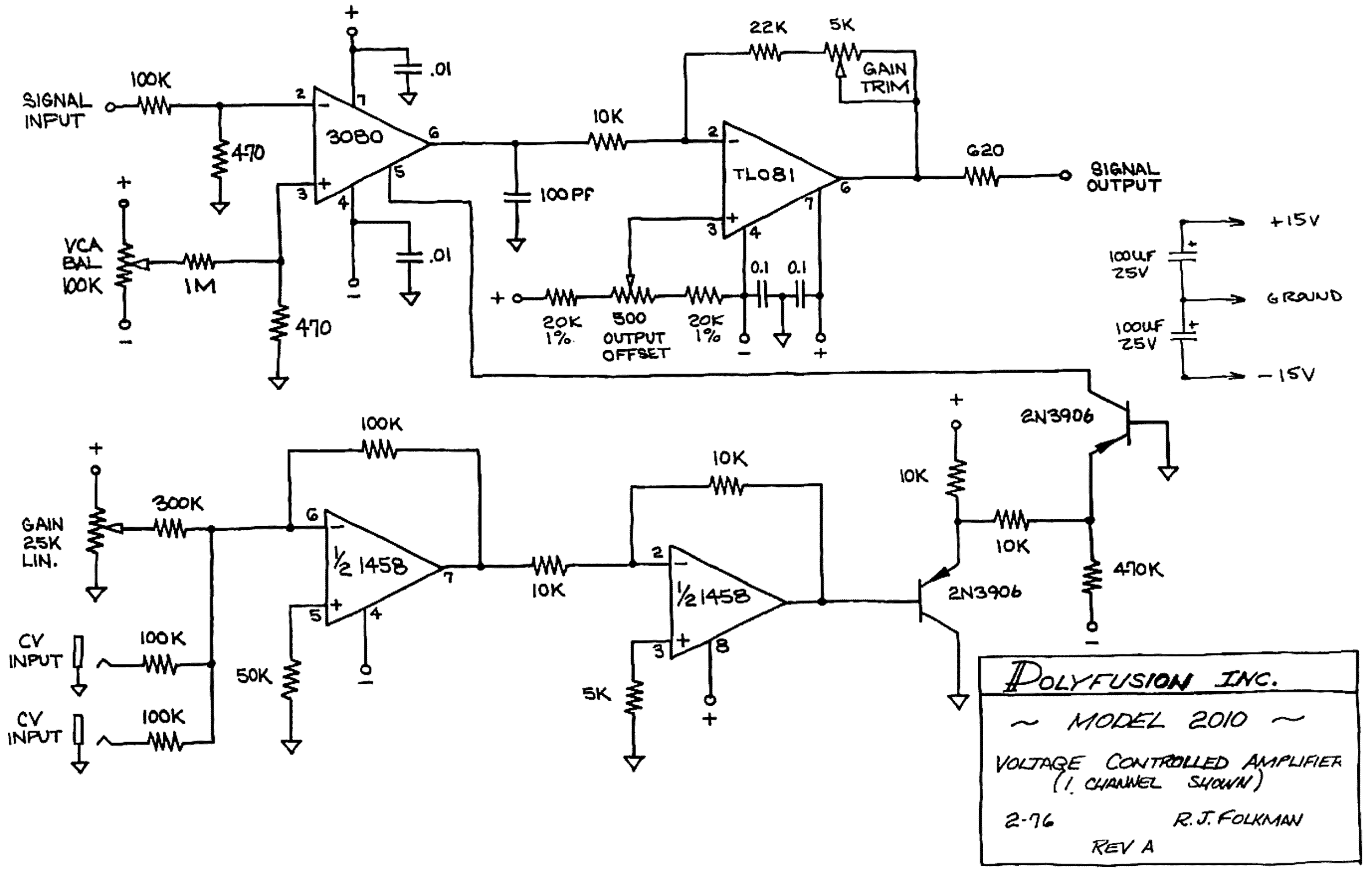

Polyfusion 2010 VCA.gif


Polyfusion 2010 VCA.jpg

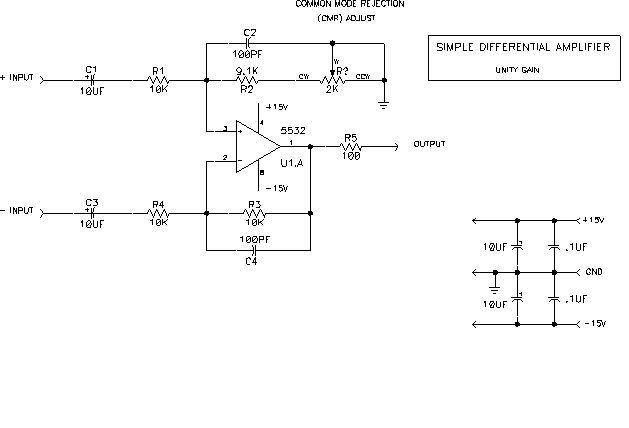

Simple Differential Amplifer.GIF

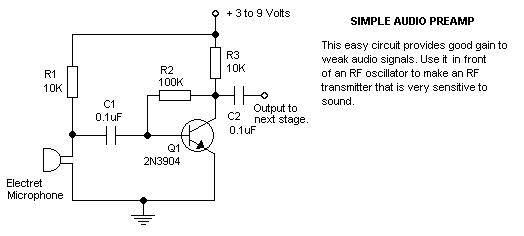

Simple Electret Mic Preamp.GIF

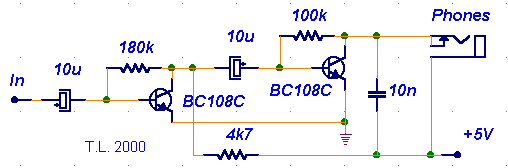

Simple NPN amplifier 2.gif


Simple NPN amplifier.gif

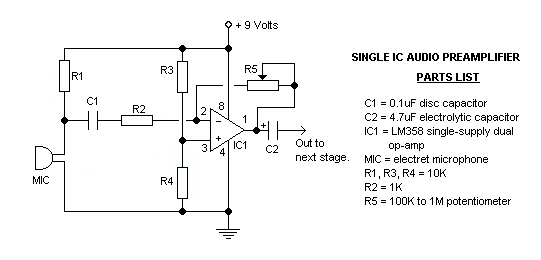

Single IC Pre-amp.GIF


Stereo Preamp.pdf

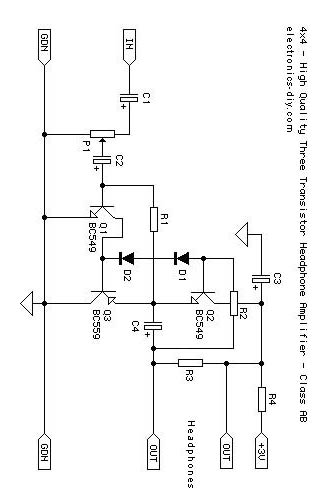

Transistor headphone amplifier.jpg

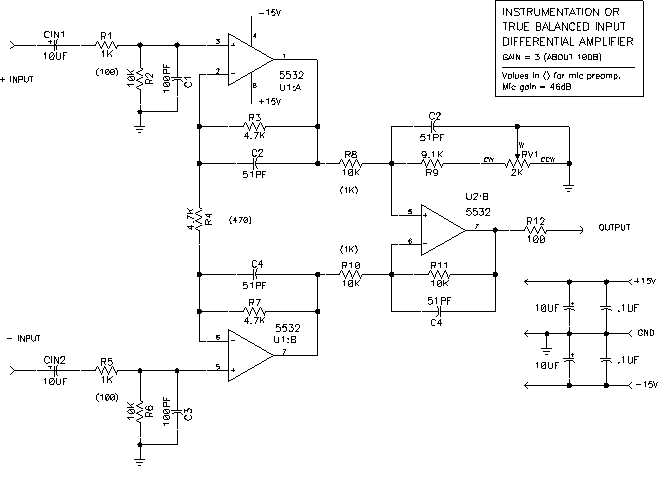

True Balanced Input Differential Amplifer.GIF

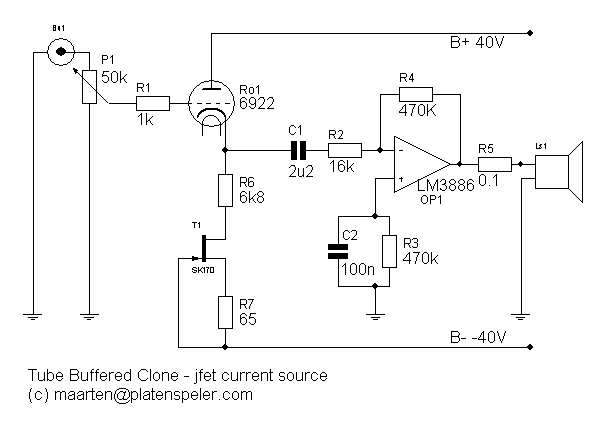

Tube buffered amplifier.gif


Valve Biasing.pdf


Various Pre-Amps.pdf
