Распиновка разъемов автомагнитол




ISO konektor





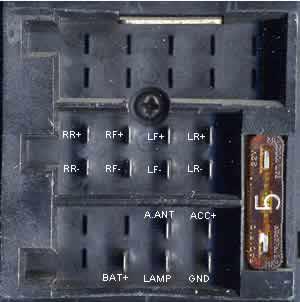

ISO connectors back of car radio



ISO
Connector B


SPEAKERS

B 1 Right Rear +

B 2 Right Rear -

B 3 Right Front +

B 4 Right Front -

B 5 Left Front +

B 6 Left Front -

B 7 Left Rear +

B 8 Left Rear -

ISO
Connector A


POWER

A 1 GALA  Geschwindigkeitsabhängige Lautstärkeranpassung or SCV  speed-dependent volume control.

A 2 Mute from Cell-Phone

A 3 RFLS Ruckfahrtlichtschalter - the reversing light switch.

A 4 Memory Power        (12V direct from Battery)

A 5 Power for Electric Antenna

A 6 Dial-light illumination (car side light circuit)

A 7 +12V Main Power (Switched via Ignition key)

A 8 Ground (Chassis)





Обратите внимание, что на современных автомобилях Volkswagen Group и некоторых старых автомобилях (например, Peugeot 106 или Vauxhall Astra) +12 зажигания и позиция батареи меняются местами.



Внимание: Соединение проводов может варьироваться в зависимости от производителя автомобиля, даже когда используются разъемы ISO. Мы рекомендуем проверить положение проводов автомобиля перед подключением стерео. Пожалуйста, обратите особое внимание на вывод 5, где ошибка может привести к повреждению автомобиля или радио. Используйте адаптер ISO, если не знаете точную распиновку.

Power (A)

Первый соединитель всегда присутствует, как правило, черного цвета и содержит контакты для источника питания, вкл / выкл (как правило, контролируется ключом зажигания), дополнительный контроль за моторизованной антенны и так далее.
• На некоторых автомобилях позиции +12 зажигания и батареи подключены противоположно, такие как более поздние Volkswagen Group автомобилей, Peugeot 106, Vauxhall Astra, Citroen C3.
• Контакт 1 является обязательным; используется для контроля скорости зависит объем и, возможно навигации.
• Контакт 2 является обязательным; используется для реверсирования сигнала лампы на Becker радио с навигацией.
• Контакт 3 также используется для телефона MUTE (Becker)
• Вывод 6 является обязательным; для транспортного средства приборной подсветки

Loudspeaker (B)

Второй разъем B для подключения четырех динамиков: передние, задние, слева и справа.

Как правило, коричневого цвета.

Miscellaneous (C)

Разъем C является необязательным. 20-контактный разъем, красного цвета, или он может быть разделен на три отдельных соединителя, которые могут быть подключены вместе. В этом случае, как правило, С1-желтый, С2 обычно зеленый, С3 синего цвета. Расстояние контакта является более узким, чем других соединителях, так соединитель С иногда называют мини-ISO.


Примечание: ISO 10487 определяет только физические атрибуты разъемов, а не контакты и сигнальные обозначения, которые определены производителем. Приведенный выше пример ориентирован только для транспортных средств VW.

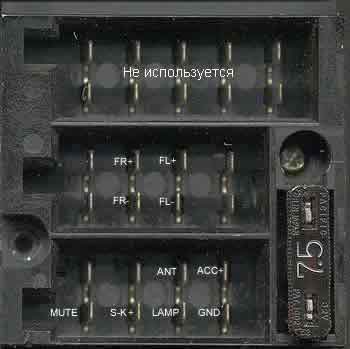

ISO Разъем питания А

PIN 1 - GALA Регулировка громкости– or SCV speed-dependent volume control.

PIN 2 - Mute control – Этот вывод используется для отключения радиоприемника, или другого внешнего компонента. Например, мобильный телефон, подключенный к автомобильному радио.

PIN 3 – RFLS Реверсивный выключатель. Спутниковая навигация использует этот гала сигнал (контакт 1) и внутренний лазерный гироскоп для расчета в отсутствии спутникового сигнала. +12 Вход на автомобильном радио при включенном зажигании или автомобиль находится на обратной передаче.

PIN 4постоянный +12V При подключении радио непосредственно к аккумулятору, нет необходимости иметь в замке ключ зажигания. Некоторые современные устройства радио должны автоматически выключаться.

PIN 5автоматическая антенна +12V. Максимальный ток 150 - 300 мА автоматизированной или электронной антенны. Он также управляет звуковым сигналом, чтобы указать, что дверь открыта.

PIN 6освещение +12V вход на автомобильном радио. Он на самом деле освещает дисплей - в других случаях может затемнить освещение, заменяя отношения в черно-белом или даже меняет цвет с зеленого на оранжевый. Если приборная панель автомобиля имеет функцию регулирования освещения, вывод должен быть подключен для того, чтобы регулировать яркость. Провода освещения прикуривателя могут быть использованы для этой цели.

PIN 7 – +12V ключ зажигания, когда ключ находится в замке зажигания в положение ON или ACC.

PIN 8заземление, шасси, - 12V





ISO Разъем подключения динамиков B



Pin1 - Задний правый динамик
Pin 2 - Задний правый динамик
Pin 3 - передний правый динамик
Pin 4 - передний правый динамик
Pin 5 - Левый передний динамик
Pin 6 - Левый передний динамик
Pin 7 - левый задний динамик
Pin 8 - Задний левый динамик

Разъем B используется только для динамиков. Динамики подключаются поэтапно (обратите внимание на + и - клемм), в противном случае получите слабый бас.





C1 - внешний усилитель или эквалайзер



Pin 1 - Линейный выход сзади слева
Pin 2 - Линейный выход правый задний
Pin 3 - Линейный выход земля
Pin 4 - Линейный выход передний левый
Pin 5 - Линейный выход спереди справа
Pin 4 - +12 включение - максимально 150mA

C2 - дистанционное управление



§     Pin 7 - RXD

§     Pin 8 - TXD

§     Pin 9 - Масса

§     Pin 10 - +12 включение - максимально 150mA

§     Pin 11 – Вход ДУ

§     Pin 12 – земля ДУ



C3 - CD changer



§     Pin 13 - CDC вход шины данных

§     Pin 14 - CDC выход данных

§     Pin 15 - CDC +12v постоянное напряжение

§     Pin 16 - CDC +12 включение - максимально 300mA (+A)

§     Pin 17 - CDC данные земля (+U)

§     Pin 18 - CDC аудиосигнал земля

§     Pin 19 - CDC аудиосигнал left

§     Pin 20 - CDC аудиосигнал right



Автомобильные разъемы стандарта ISO2 FAKRA.

После 2000 года, некоторые компании начали применять новый стандартный разъем.

Этот тип разъема выпускается под названием FAKRA или Quadlock.

Используется CAN шина, которая представляет:

- Информацию о зажигании
- Информацию о свете
- Информацию о скорости
использует передачу управления информацией и звуковых сигналов в цифровой форме с помощью волоконно-оптической линии.

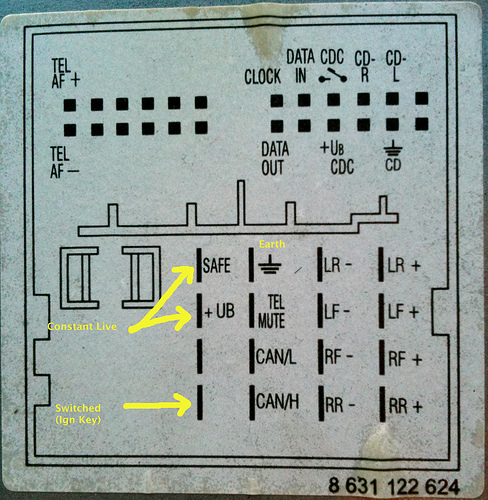

Quadlock

Соединитель Quadlock состоит из блока 16 плоских штырей, аналогичных двум основным соединителям стандарта ISO 10487. Хоть и похожи, распиновка у них разная. В дополнение к 16 штырям, добавлены разъемы для подключения дополнительного оборудования. Малый разъем B имеет 12 контактов для вывода звуковых сигналов. Малой разъем С имеет 12 контактов для различных источников сигнала, таких как CD-чейнджер, MP3-плееры.





Quadlock A



1) right rear +

5) right rear -



9) I-bus (BMW)

13) antenna (out)

2) right front +

6) right front -



10) phone mute

14) illumination

3) left front +

7) left front -



11) tel on

15) 12V battery

4) left rear +

8) left rear -



12) ground

16) 12V switched





AUDI RNS-E Aisin





1

-

MOST Ring break

MIC IN -

2

Speaker RF+

cd-changer line in gnd

RFLS (wsteczny)

3

Speaker LF+

V-signal

line out FL

4

-

cd-changer +12V

MIC OUT -

5

-

K-line

line out RL

6

SpeakerRF-

cd-changer data out

telefon in -

7

Speaker LF-

BOSE pin

MIC IN +

8

-

cd changer line in L+

line out GND

9

CAN H

cd changer line in R+

line out FR

10

CAN L

cd-c +12V ster.

MIC OUT +

11

mute

cd-changer data in

line out RR

12

masa

cd-changer clock

telefon in +

13

amplifier remote

x

x

14

DWA-GND

x

x

15

+12V

x

x

16

+SAFE

x

x

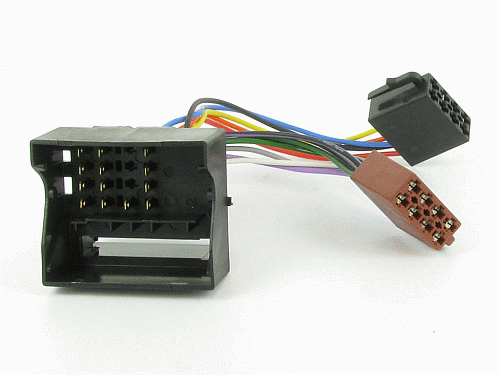

Fakra to iso adapter

ACURA

Acura

1-Speaker RF+

 8 -Speaker RR+

2-Speaker LF+

 9 -Speaker RF-

3-Dash Light Dimmer Wire

10-Speaker LF-

4-ВAT+

11-Mute

5-+12 VOLT IGNITION WIRE

14-Gnd

6-Power Antenna Turn On

15-Speaker LR-

7-Speaker LR+

16-Speaker RR-





ACURA FX- MG6006 ZH
ACURA MU920A0 (Japan)



2003 Acura TL Car Radio Stereo Wiring Diagram



Car Radio Constant 12v+ Wire: White/Green
Car Radio Switched 12v+ Wire: White/Red
Car Radio Ground Wire: Black
Car Radio Illumination Wire: Red/Black
Car Stereo Dimmer Wire: N/A
Car Stereo Antenna Trigger: Yellow/White
Car Stereo Amp Trigger Wire: N/A
Car Stereo Amplifier Location: N/A
Front Speakers Size: N/A
Front Speakers Location: N/A
Left Front Speaker Positive Wire (+): Blue/Green
Left Front Speaker Negative Wire (-): Gray/Black
Right Front Speaker Positive Wire (+): Red/Green
Right Front Speaker Negative Wire (-): Brown/Black
Rear Speakers Size: N/A
Rear Speakers Location: N/A
Left Rear Speaker Positive Wire (+): Blue/Yellow
Left Rear Speaker Negative Wire (-): Gray/White
Right Rear Speaker Positive Wire (+): Red/Yellow
Right Rear Speaker Negative Wire (-): Brown/White



AIWA CDC- R146M





Aiwa CT-R-429M Aiwa CT-R 409 Aiwa CT-R 419





Alfa Romeo
model radia: 932 Alpine





1. pilot

1. RR

1. audio R

2. masa pilota

2. RR -

2. audio L

3. +12V po stacyjce

3. RF

3. masa audio

4. +12V na stałe

4. RF

4. +12V na stałe

5. sterowanie anteną

5. LF

5. +12V załączanie

6. Podświetlenie

6. LF -

6. masa BUS

7. Power (+12 V)

7. LR

7. BUS

8. Masa (-)

8. LR-

8. -




R - right (right), L - left (left)
R - Rear (rear), F - front (front)



9. -

10. tel mute





Alfa Romeo
model auta: 147, 156
model radia: Alfa Romeo High CD Blaupunkt


http://www.tehnomagazin.com/images/alfa.gif


1. CAN B

1. RR

1. -

2. BOSTER IN (CD)

2. RR -

2. -

3. CAN A

3. RF

3. -

4. -

4. RF -

4. -

5. sterowanie anteny

5. LF

5. -

6. -

6. LF -

6. sterowanie BOSTER

7. +12 V BATT

7. LR

7. Tel AF+

8. Masa (-)

8. LR -

8. Tel AF-

Radio is connected only one plus, so do not turn off the ignition.




  R - right (right)

  L - Left (left), second letter indicates the location of


  R - Rear (rear)

  F - Front (front)
- means the negative speaker terminal
Note: Do not connect (-) with the mass of the vehicle and may damage the amplifier.



9. Tel MUTE

10. RC-A

11. RC-B

12. masa

13. DATA IN

14. DATA OUT

15. +12V niewyłączane

16. +12V wyłączane

17. masa

18. CD audio GND

19. CD audio L

20. CD audio R

13-20 CD Changer Interface



ALPINE TDE- 7823W

Alpine TDE-7823W



1-+12 Volt Battery Wire

9- Gnd

2-Speaker LR-

10-Speaker LF-

3-Speaker LR+

11-Speaker LF+

4-Speaker RR-

12-Speaker RF-

5-Speaker RR+

13-Speaker RF+

7- Booster

16-+12 VOLT IGNITION WIRE

8-Power Antenna Turn On

-



ALPINE 7190M

Alpine 7190M, 7906M



2- Booster

28-Speaker LF+

8-Gnd- Line out

29- Gnd

9-Line out R

31-+12 Volt Battery Wire

10-Line out L

32-+12 VOLT IGNITION WIRE

13-Power Antenna Turn On

34-Speaker RR+

26-Speaker LR+

35-Speaker RR-  RF-

27-Speaker LR-  LF-

36-Speaker RF+



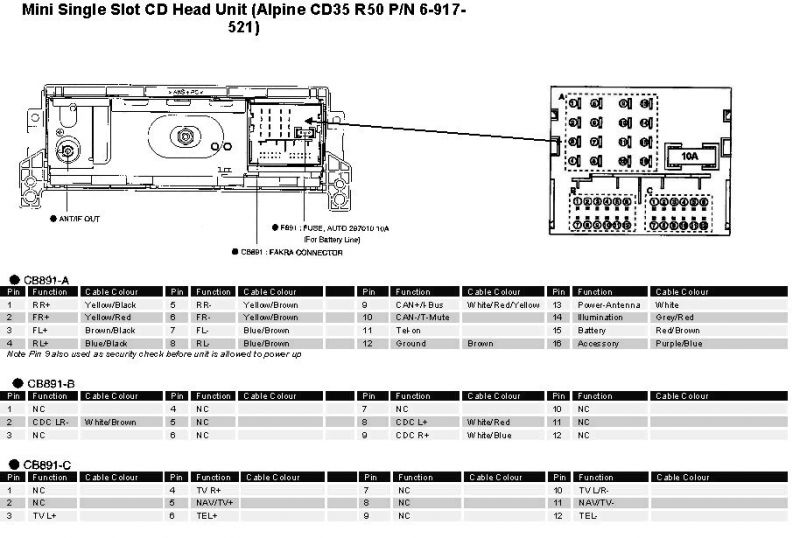

ALPINE AUK - 8610



ALPINE CDA 7969





ALFA ROMEO 932 RDS (ALPINE)







ALPINE TDE- 7823W

ALPINE TDE-7823W

ALPINE 7190M

ALPINE 7190M

ALPINE for ALFA ROMEO 932 RDS


ALPINE for ALFA ROMEO 932 RDS



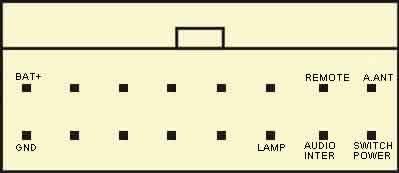

ALPINE CDA 7969

ALPINE CDA 7969


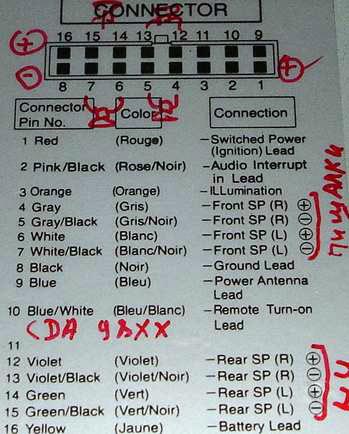

ALPINE CDA- 9855R

ALPINE CDA-9855R

ALPINE TDA- 5641


ALPINE TDA-5641

ALPINE TDM- 7990E


ALPINE TDM-7990ETDM-7990E



ALPINE СDA- 9815RB



ALPINE СDA-9815RB


ALPINE 7293JS


ALPINE 7293JS

ALPINE CDE- 9802RB


ALPINE CDE-9802RB



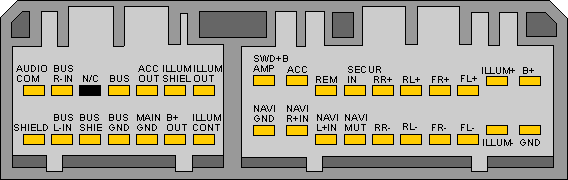

ACURA BOSE mod. MT939CO by ALPINE (p/n 39101-SOK-A110-M1)


ACURA BOSE mod. MT939CO by  ALPINE (p/n 39101-SOK-A110-M1)



ALPINE AUK- 8610 (KIA Logic Control)
ALPINE AUA-8600 (KIA Logic Control)


ALPINE AUK-8610 (KIA Logic  Control)



CDR ALPINE AUA-5000


CDR ALPINE AUA-5000



CDR ALPINE AUK-8613
Без эквалайзера AUK-4511 (Смотреть ниже) выход отсутствует


CDR ALPINE AUK-8613



ALPINE 7 BAND EQUALIZER AUK-4511


ALPINE 7 BAND EQUALIZER AUK- 4511



ALPINE 7293JS


ALPINE 7293JS


ALPINE M-Bus data cable pinout
Models 5957, 5952V, CHM-S600, S601, S611, S620



ALPINE M- Bus data cable pinout



ALPINE AI-Net Model CDA

Входной Добавочный вход позволяет подключать 1 аудио вспомогательный источник (iPod, DVD-плеер, MP3-плеер и т.д.). После подключения, вы можете выбрать источник AUX на ресивере и использовать функции звука Bass Engine формообразования, чтобы персонализировать воспроизведение.



ALPINE AI- Net Model CDA

ALPINE AUK - 8610



ALPINE AUK  - 8610



ALPINE IVA- D100R



ALPINE  IVA-D100R

IVA-D100R


ALPINE IVA- D105R connector pinout



ALPINE  IVA-D105R connector pinout

IVA-D105R  connector pinout





Alpine CDM9807RB



Alpine- CDM9807RB-radio-conector.gif



Alpine- CDM9807RB-radio-conector-audio-input



ARTECH ASC- 6500

ASC-6500

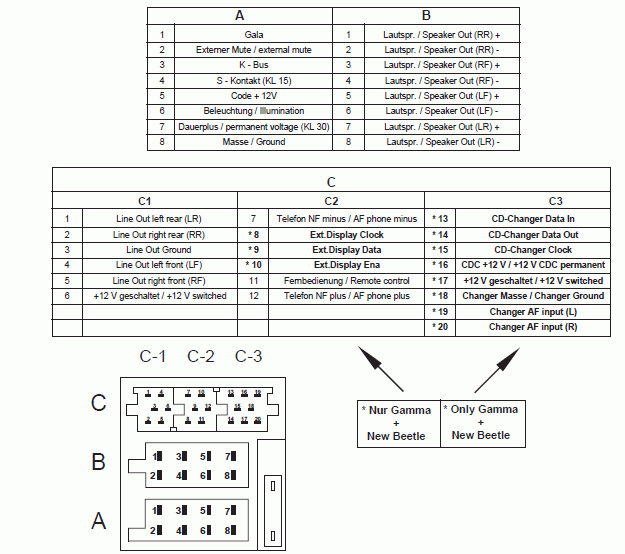

AUDI GAMMA

Audi GAMMA, ...

A

B

C

1- Gala

1-Speaker RR+ (not all models)

1- Data

2- Gnd

2-Speaker RR- (not all models)

2- Clk

3-Control +12V

3-Speaker RF+

3- Ena

5-Power Antenna Turn On

4-Speaker RF-

5- Gnd

6-Dash Light Dimmer Wire

5-Speaker LF+

6-Control +12V

7-+12 VOLT IGNITION WIRE

6-Speaker LF-

7-Line out RF

8- Gnd

7-Speaker LR+ (not all models)

8-Line out RR

-

8-Speaker LR- (not all models)

9-Line out LF

-

-

10-Line out LR





Blaupunkt gamma

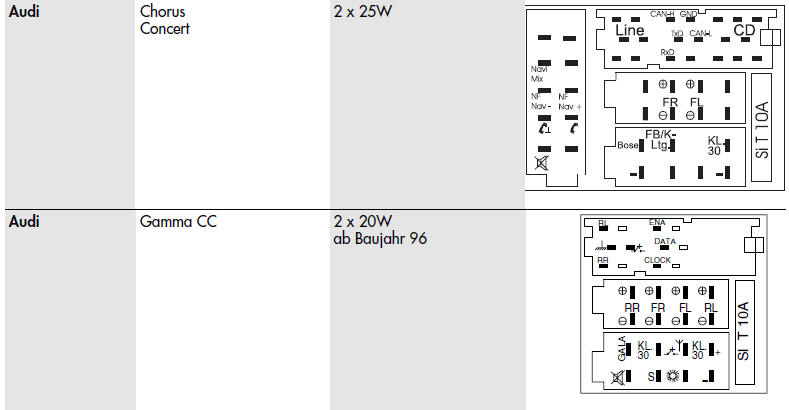

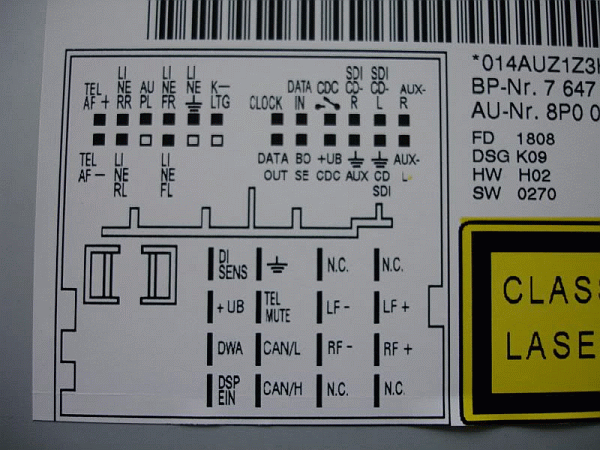

Audi Chorus A8

Audi Concert A8



  Grundig Auto radio Chorus, Concert, Gamma CC



Audi-C16.



Audi A4 Symphony





AUTOSOUND A 510



AUTOSOUND AS 560





Подключения громкоговорителя

• Это устройство предназначено для использования с четырьмя динамиками

с сопротивлением между 4 и 8 Ом.
• нагрузка сопротивлением менее 4 Ом может привести к повреждению устройства.
Если вы не используете четыре колонки, используйтеизоляционную ленту для акустических выходов.
• Не заземляйте отрицательные клеммы динамиков к шасси.

BECKER AVUS, AVUS2000, GRAND PRIX



Becker AVUS, AVUS2000, GRAND PRIX, ...



A.A.-Power Antenna Turn On

1 -+12 Volt Battery Wire

2 -Dash Light Dimmer Wire

3 -+12 VOLT IGNITION WIRE

4 -Gnd

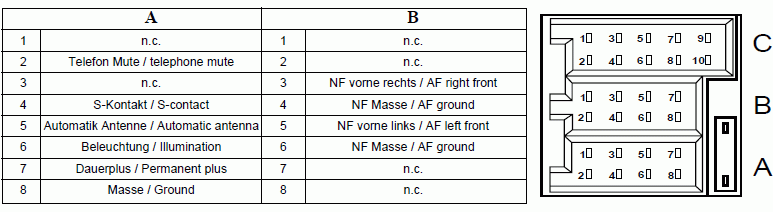

BECKER GRAND PRIX CD

Becker Grand Prix CD

A

B

C

1-Spekaer Control

1-Speaker RR+

1-Line out LR

3-Tel mute

2-Speaker RR-

2-Line out RR

4-+12 Volt Battery Wire

3-Speaker RF+

3-Gnd- Line out

5-Power Antenna Turn On

4-Speaker RF-

4-Line out LF

7-+12 VOLT IGNITION WIRE

5-Speaker LF+

5-Line out RF

8- Gnd

6-Speaker LF-

6- Control

-

7-Speaker LR+

7-20- Datalink

-

8-Speaker LR-

-



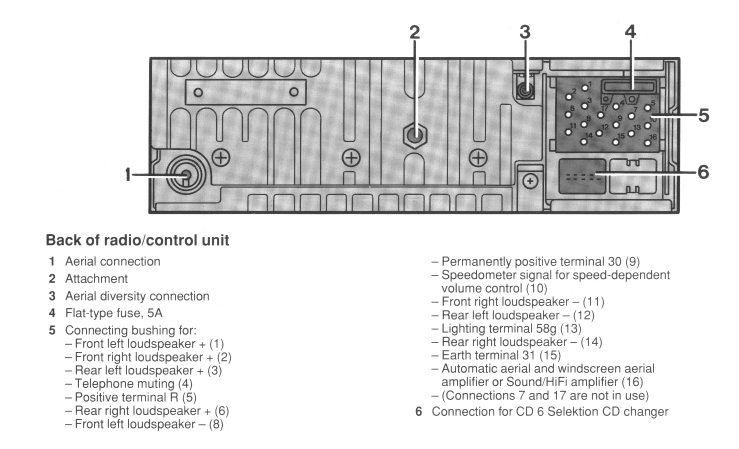

PORSCHE CR-31 by Becker (Be2365)




BECKER BE- 3301





Becker :Grand Prix CD, Traffic Pro (BE-4720)


1. GAL-volume control (*)

1. RR

1.Line Out LR

2. Reverse lamp (navi)

2. RR -

2. Line Out RR

3. Mute your phone (phone mute)

3. RF

3. ground line outputs

4. Backup

4. RF -

4. LF Line Out

5. Automatic antenna control

5. LF

5. linear output RF

6. Illumination

6. LF -

6. Subwoofer line out

7. Power supply (+12 V)

7. LR

7. CDW switching control

8. Ground (-)

8. LR -

8. The power is not disconnected

(*) Volume control depending on thespeed

R - right (right), L - Left (left), second letter indicates the location of

R - Rear (rear) F - Front (front) - Means the negative speaker terminal Note: Do not connect (-) with the mass of the vehicle and May damage the amplifier.



9. ground

10. CDW Date

11. CDW Clock

12. CDW Reset

13. NF-Phone

14. NF-Phone

15. TXD BUS Service

16. Service BUS RXD

17. The power is not disconnected

18. Weight of line inputs

19. CDW input L

20. CDW input R

7 - 20 changer (datalink)



Becker
 Traffic Star




1. GAL-volume control (*)

1. RR

1. Line Out LR

2. Reverse lamp (navi)

2. RR -

2. Line Out RR

3. Mute your phone (phone mute)

3. RF

3. Ground line outputs

4. maintain

4. RF -

4. LF Line Out

5. automatic antenna control

5. LF

5. linear output RF

6. -

6. LF -

6. control amplifier

7. power supply (+12 V)

7. LR

7. CDW switching control

8. weight / gps-gnd/tel-gnd

8. LR -

8. power is not disconnected

(*) Volume control depending on thespeed

R - right (right), L - Left (left), second letter indicates the location of

R - Rear (rear) F - Front (front) - Means the negative speaker terminal Note: Do not connect (-) with the mass of the vehicle and May damage the amplifier.



9. Ground

10. CDW Date

11. CDW Clock

12. CDW Reset

13. TXD2 (Phone RXD)

14. RXD2 (Phone TXD)

15. TXD1 (GPS RXD blue) PM

16. RXD1 (GPS TXD White) PM-BUS

17. power is not disconnected

18. Ground line inputs

19. CDW input L

20. CDW input R

7 - 20 changer (datalink)



The first navigation 1DIN. A few joints as you can see is just for navigation. In addition, the telephone interface.



BLAUPUNKT  Alpha CC



BLAUPUNKT-Alpha-CC

A

2-Tel  mute

4-S- конт.

5-Power Antenna Turn On

6- Dash Light Dimmer Wire

7- +12 VOLT IGNITION WIRE

8- Gnd

B

3 - Speaker RF+

4 - Speaker RF-

5 - Speaker LF+

6 - Speaker LF-



BLAUPUNKT RDM & RCM 126, 127, 128 ; Fun Line (not all)



Blaupunkt RDM & RCM 126, 127, 128 ; Fun Line (не все)

A

B

C

2-Tel mute

1-Speaker RR+

1-Line out LR

12-Remote control

4- Control

2-Speaker RR-

2-Line out RR

13- Scl

5-Power Antenna Turn On

3-Speaker RF+

3-Gnd- Line out

14- Sda

6-Dash Light Dimmer Wire

4-Speaker RF-

4-Line out LF

16- Control12V

7-+12 VOLT IGNITION WIRE

5-Speaker LF+

5-Line out RF

17- Gnd

8- Gnd

6-Speaker LF-

6- 12V

18-Gnd- Input

-

7-Speaker LR+

10-Remote control

19-Input L

-

8-Speaker LR-

11-Remote control

20-Input R

-

-

-

13-20-CD Changer Interface



BLAUPUNKT Fun Line 2 : Cassablanca CD50, ...

Blaupunkt   Fun Line 2 : Cassablanca CD50, ...

A

B

C

1-AUTO SOUND

1-Speaker RR+

1-Line out LR

11-REMOTE CONTROL Input

2-TEL MUTE

2-Speaker RR-

2-Line out RR

12-REMOTE CONTROL GND

3-SUBWOOFER LINE OUT

3-Speaker RF+

3-GND Line out

13-BUS-IN

4-+12 VOLT BATTERY WIRE

4-Speaker RF-

4-Line out LF

14-BUS-OUT

5-Power Antenna Turn On

5-Speaker LF+

5-Line out RF

15-12V

6-Dash Light Dimmer Wire

6-Speaker LF-

6-12V

16-Control12V

7-+12 VOLT IGNITION WIRE

7-Speaker LR+

7-TEL/linear Input +

17-BUS-GND

8-GND

8-Speaker LR-

8-TEL/linear Input -

18-GND linear Input

D



9-RADIO/Control

19-Input linear L

1-2-ой linear Input L

2-2-ой linear Input R

10-REMOTE CONTROL 12V

20-Input linear R

3-2-2-ой linear Input R

-

-

-



BLAUPUNKT



Blaupunkt

1-GND

2-+12 VOLT IGNITION WIRE

3-Power Antenna Turn On

4-+12 VOLT BATTERY WIRE

5-линейные выходы

-

-





BLAUPUNKT CCP08, Denver SQR88, Sylt SQR88



Blaupunkt CCP08, Denver SQR88, Sylt SQR88

1-Control+5V

2-Control

4-Line out R

5-Line out L

6-GND Line out

7-Booster.

8-+12 VOLT BATTERY WIRE

9-+12 VOLT IGNITION WIRE

10-GND




VW Gamma Dotmatrix
7 649 207 360
7 649 207 460 (China Kit)
VW Gamma Dotmatrix Release
7 649 208 360
VW Gamma ohne/without RP 6:00
7 641 207 360
VW Gamma mit/with RP 6:00
7 641 208 360
VW Gamma Release (Nokia)
7 648 231 060/360
VW Gamma (Nokia)
7 648 232 060/360
7 648 232 460 (China Kit)
VW Gamma T4 Release
7 648 237 060/360
VW Gamma T4
7 648 239 060/360

VW Gamma Release
7 648 225 060/360
VW Gamma
7 648 227 060/360
VW New Beetle
7 648 229 060/360
Seat Scala
7 640 231 366
Skoda Gamma Release
7 648 226 064
Skoda Gamma
7 648 228 064





Ввод номера кода

После включения питания на дисплее появится: "SAFE".

Через 3 секунды появляется следующее "1000".

Пример:

Шифр может быть 9 1 4 1

Нажмите заранее кнопку 1 и девять раз 9 0 0 0

Нажмите кнопку выбора и 2 раза 9 1 0 0

Нажмите заранее кнопку 3 и четыре раза 9 1 4 0

Нажмите кнопку предустановки и 4 раза 9 1 4 1

Чтобы подтвердить 4-значный код, нажмите клавишу 8 или еще раз клавишу 9

с задержкой на 2 секунды.

Если вы ввели неправильный номер, появится "SAFE".

Повторите все шаги, чтобы ввести код еще раз.

Если вы ввели неверный код еще раз, устройство выключится на один час.





BLAUPUNKT RDM & RCM 126, 127, 128 ; Fun Line (not all)



Blaupunkt RDM & RCM 126, 127, 128 ; Fun Line (не все)

A

B

C

2-Tel mute

1-Speaker RR+

1-Line out LR

12-Remote control

4-Control

2-Speaker RR-

2-Line out RR

13-Scl

5-Power Antenna Turn On

3-Speaker RF+

3-Gnd- Line out

14-Sda

6-Dash Light Dimmer Wire

4-Speaker RF-

4-Line out LF

16-Control12V

7-+12 VOLT IGNITION WIRE

5-Speaker LF+

5-Line out RF

17-Gnd

8-Gnd

6-Speaker LF-

6-12V

18-Gnd- Input

-

7-Speaker LR+

10-Remote control

19-Input L

-

8-Speaker LR-

11-Remote control

20-Input R

-

-

-

13-20-CD Changer Interface



BLAUPUNKT  Lubeck SQM 28



1-Power Antenna Turn On

2- Control

3-+12 VOLT BATTERY WIRE

4- GND

5-Speaker R

6-Speaker L



BLAUPUNKT San Francisco SQR28

Blaupunkt San Francisco SQR28

1- Booster/antenna

9-Speaker LF-

2-Line out

10-Speaker RF-  RR-

3-Line out

11-Speaker LF+  LR+

4-Line out

13-Speaker RR+

5-Line out

14-Speaker LR-

6-GND Line out

15-+12 VOLT IGNITION WIRE

7-Dash Light Dimmer Wire

16-+12 VOLT BATTERY WIRE

8-Speaker RF+

17- GND



BMW

1-+12 VOLT IGNITION WIRE

7-Speaker LF+

2-+12 VOLT BATTERY WIRE

8-Speaker LF-

3- GND

9-Speaker RF+

4- пустой

10-Speaker RF-

5-Speaker RR+

11-Speaker LR+

6-Speaker RR-

12-Speaker LR-



BMW

1-imput RR -(radio)

 9- Speaker RR-(сч)

14-imput RF  -(radio)

22-Speaker LF- (сч)

2-imput RR+(radio)

10-Speaker RL+(вч)

15-imput RF +(radio)

23-Speaker RF+(вч)

3-imput RL+(radio)

11-Speaker RL+(вч)

16-imput LF +(radio)

24-Speaker RF -(вч)

4-imput RL -(radio)

12-Speaker RR+(вч)

17-imput LF  -(radio)

25-Speaker LF+(вч)

8-Speaker RR+(сч)

13-Speaker RR- (вч)

21-Speaker LF+(сч)

26-Speaker LF -(вч)



BMW BAVARIA C REVERSE III

BMW BAVARIA C REVERSE III

1-+12 VOLT BATTERY WIRE

2-BEL.

3-ANT

4-+12 VOLT IGNITION WIRE

5-GND

-

-



BMW car radio Bavaria C Business RDS

BMW-Car- Radio-Bavaria-C-Business-RDS



BMW



1- Speaker LF+

BMW

9-+12 VOLT BATTERY WIRE

2-Speaker RF+

10- DCTRL

3-Speaker LR+

11-Speaker RF-

4-TEL MUTE

12-Speaker LR-

5-+12 VOLT IGNITION WIRE

13-Dash Light Dimmer Wire

6-Speaker RR+

14-Speaker RR-

7- -------

15- GND

8-Speaker LF-

16-Power Antenna Turn On



BMW
models after 2000


pin

connector main

connector A

connector B

1

Speaker FR+

line out L

tape in L+

2

Speaker RR+

cd-changer line in gnd

tape in L-

3

Speaker RL+

line out GND

AUX L

4

Speaker FL+

vcr line in R+

AUX R

5

Speaker FR-

vcr line in L+

navi/tv in +

6

Speaker RR-

vcr line in gnd

telefon +

7

Speaker RL-

line out R

tape in R+

8

Speaker FL-

cd changer line in L+

tape in R-

9

I-BUS

cd changer line in R+

navi bus

10

tel mute

tv line in R+

AUX GND

11

tel in

tv line in L+

navi/tv in -

12

gnd

tv line in gnd

telefon -

13

amplifier remote

x

x

14

backlight

x

x

15

+12V

x

x

16

+12V ACC

x

x



BMW
models after 2004, the radio module E60/E61 M-ASK and CCC





pin

connector main

connector A

connector B

1

Speaker FR+

mic+

fan+

2

Speaker RR+

gnd

aux L

3

Speaker RL+

R

zbl+

4

Speaker FL+

G/CVBS

zbr+

5

Speaker FR-

B

fan-

6

Speaker RR-

mic-

tel+

7

Speaker RL-

-

aux R

8

Speaker FL-

-

aux gnd

9

CAN L

-

zbr-

10

tel mute

-

zbl-

11

CAN H

-

diag

12

masa

dfahl

tel-

13

radio on

x

x

14

backlight

x

x

15

+12V

x

x

16

-

x

x



«В» разъем для подключения медиа-чейнджера.


Кроме того, двойной оптический интерфейс для связи с большинством шин.



pin

signal

1

rx in 1-

2

rx in 1+

3

masa

4

rx in2-

5

rx in2+

6

rx in0-/txck-(T)

7

rx in0+/txck+(T)

8

-

9

tx ck-/rxin0+(T)

10

tx ck+/rxin0-(T)



(T) - Touring. разъем контура шины связи


BMW 5



Chrysler Voyager, Saratoga, Le Baron, Neon, Stratus, Vision, Grand Voyager



Renault

1-+12 VOLT IGNITION WIRE

12-Speaker RF-

2-+12 VOLT BATTERY WIRE

13-Speaker LF+

3-Dash Light Dimmer Wire

14-Speaker LF-

4-Power Antenna Turn On

15-Speaker LR+

9-Speaker RR+

16-Speaker LR-

10-Speaker RR-

GND-обод разьема

11-Speaker RF+

-





Chrysler 2569488- Jeep Grand Cherokee



Cpaysler 2569488



1-BAT +

8-Speaker RR-

2-ACC +

9-Speaker LR-

3-iLL

10-Speaker RF+

4-PARK

11-Speaker LF+

5-Speaker RF-

12-Speaker RR+

6-Speaker LF-

13-Speaker LR+

7-MUTE

14-Питание ANT

Общий провод находится на корпусе между разъёмами



Chrysler - Jeep, Renault

Voyager, Saratoga, Le Baron, Jeep Grand Cherokee, Neon, Stratus, Vision, Grand Voyager

1-+12 VOLT IGNITION WIRE

12-Speaker RF-

3-+12 VOLT BATTERY WIRE

13-Speaker LF+

4-Dash Light Dimmer Wire

14-Speaker LF-

5-Power Antenna Turn On

15-Speaker LR+

9-Speaker RR+

16-Speaker LR-

10-Speaker RR-

GND-обод разьема

11-Speaker RF+

-



Chrysler Voyager, Saratoga, Le Baron, Neon, Stratus, Vision, Grand Voyager



Chrysler - PU-9549A




CITROEN



Citroen

1-Speaker RF+

8-Speaker RF-

2-Speaker RR+

9-Speaker RR-

3-GND

10-+12 VOLT BATTERY WIRE

4-Power Antenna Turn On

11-Dash Light Dimmer Wire

5-+12 VOLT IGNITION WIRE

12-Speaker LR-

6-Speaker LR+

13-Speaker LF-

7-Speaker LF+

-

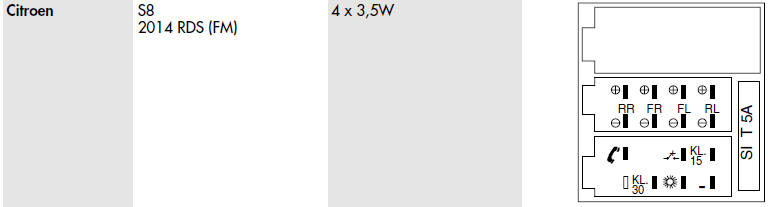

  Grundig auto radio S8, 2014 RDS (FM)





CLARION CXR401



Clarion CXR401

1-Speaker RF-

9-Speaker LF-

2-Speaker RF+

10-Speaker LF+

3-Speaker RR-

11-Speaker LR-

4-Speaker RR+

12-Speaker LR+

5-Power Antenna Turn On (?)

13- GND

6-+12 VOLT IGNITION WIRE

14-+12 VOLT BATTERY WIRE

8-Dash Light Dimmer Wire (?)

-





CLARION RAX660DZ



Clarion RAX660Dz

1- Speaker LR+

9- Speaker LR-

2- Speaker LF-

10 -    ---

3- Speaker LF+

11-+12 VOLT IGNITION WIRE

4- Speaker RF+

12 -    ---

5- Speaker RF-

13-Power Antenna Turn On

6- Speaker RR+

14-Dash Light Dimmer Wire

7- Speaker RR-

15-+12 VOLT BATTERY WIRE

8- +12V

16- GND



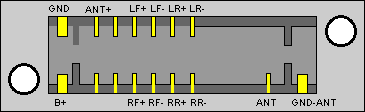

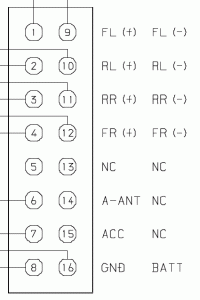

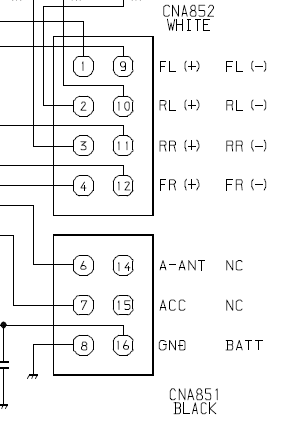

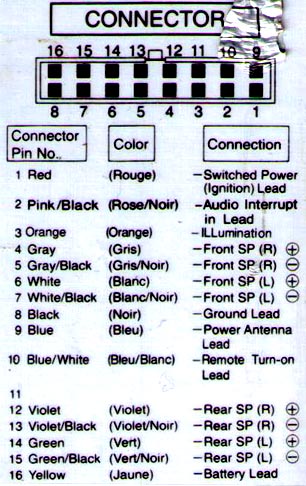

CLARION FINISH LINE 742 PT9653V




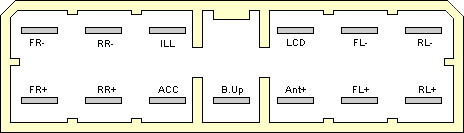

CLARION CRH71 PE-9411A







CLARION RAX 531D



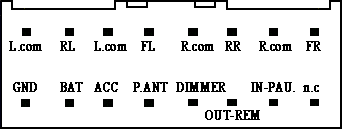

CLARION PU- 9150-B



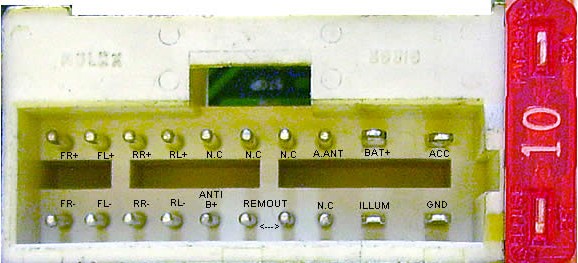

CLARION ADX- 5355

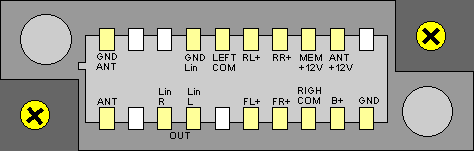

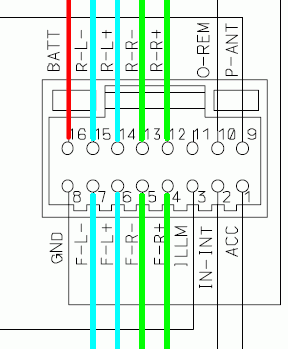

CLARION ARX-6370



CLARION DRX- 7575Z




CLARION 15120
Mitsubishi Motors model: C602





CLARION PU- 1666A-A (VW)



CLARION PT- 9672L





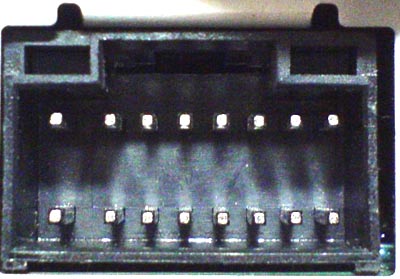

DAEWOO



Daewoo

1 -+12 VOLT IGNITION WIRE

11 - Speaker RF+

2 - GND

12 -Speaker RF-

3 -+12 VOLT BATTERY WIRE

13 -Speaker LF+

4 -Dash Light Dimmer Wire

14 -Speaker LF-

5 -Power Antenna Turn On

15 -Speaker LR+

6 -Speaker RR+

16 -Speaker LR-

7 -Speaker RR-

-





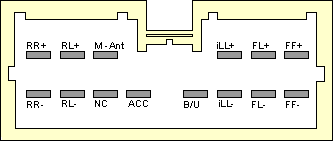

 DAEWOO AKF-4087XC, AKF-9625

DAEWOO AKF-4087XC

1- Speaker RR (-)

8 - SpeakerRR SP (+)

2 - Speaker RL (-)

9 - Negative ground

3 - Auto anten

10 - Light lluminator

4 - Acc B (+) power

11 - Battery B+

5 - Speaker FR SP (+)

12 - Speaker FR SP (-)

6 - Speaker FL SP (+)

13 - Speaker FL SP (-)

7 -Speaker RL SP (+)

-





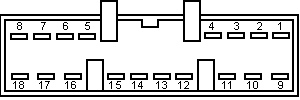

DAEWOO AKF- 43065



1-Front R-CH SP+

7 -Rear L-CH SP+

13 -No conection

2 -Rear R-CH SP+

8 -Front L- CH SP+

14 - Gnd

3 - ILLumination

9 -Front R- CH SP-

15 -No conection

4 -ACC B +

10 -Rear R -CH SP-

16 -No conection

5 -Back-UP B+

11 - ILLumination

17 -Rear L- CH SP-

6 -No conection

12 -Auto Ant B+

18 -Front L-CH SP-





DAEWOO AKF- 8846, AKF- 8847

DAEWOO AKF-8846, AKF-8847



1 -Speaker RF+

7 -Speaker LR+

12 -+12 VOLT IGNITION WIRE ANTENN

2 -Speaker RR+

8 -Speaker LF+

14 -GND NEGATIVE

3 -ILL DIMM (B+)

9 -Speaker RF-

17 -Speaker LR-

4 -ACC B +

10 -Speaker RR-

18 -Speaker LF-

5 -BACK UP B+

11 -LL KONTROL V

-



DAEWOO AKF- 9255V

Daewoo AKF-9255V

1 -Speaker RF+

9 -GND Line out

2 -Speaker RF-

10 -Speaker LF+

3 -Speaker RR+

11 -Speaker LF-

4 -Speaker RR-

12 -Speaker LR+

5 - GND

13 -Speaker LR-

6 - GND

14 -+12 VOLT IGNITION WIRE

7 -+12 VOLT BATTERY WIRE

15 -+12 VOLT IGNITION WIRE

8 -Line out R

16 -Power Antenna Turn On





 DAEWOO AKF-9255XV



1 -Speaker RF+



7- +12 Volt Ignition Wire



19 -Speaker LF-

2 -Speaker RF-

 Ч

14 -                     &nbs p;



20 -Speaker LF+

3 -Speaker RR+



15 -питание antenna.



-

4 -Speaker RR-

 Ч

17 -Speaker LR-

 Ч

-

6 - gnd



18 -Speaker LR+



-



DAEWOO AKF- 9345

A

B

C

4-Питание B+

1-Speaker RR+

5-Лин

5-Antennaенна В+

2-Speaker RR-

6-Лин

7-U+ ACC

3-Speaker RL+

8-GND

8-GND

4-Speaker RL-

10-Amplifier

-

5-Speaker FL+

-

-

6-Speaker FL-

-

-

7-Speaker FR+

-

-

8-Speaker FR-

-





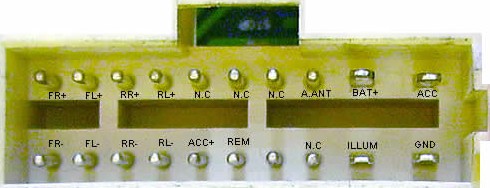

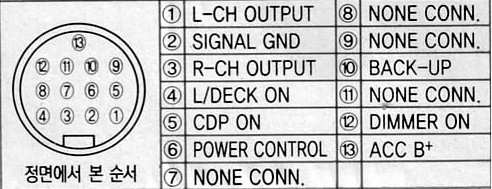

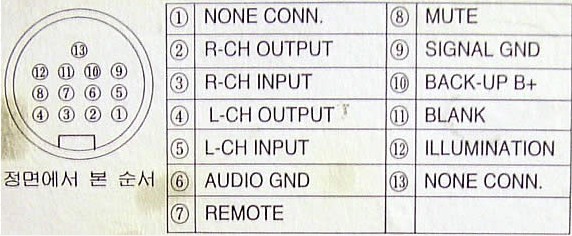

DAEWOO AKF-9625WY-RE





DAIHATSU

Daihatsu

1 -+12 VOLT IGNITION WIRE

11- Speaker RF+

2 -GND

12 -Speaker RF-

3 -+12 VOLT BATTERY WIRE

13 -Speaker LF+

4 -Dash Light Dimmer Wire

14 -Speaker LF-

5 -Power Antenna Turn On

15 -Speaker LR+

9 -Speaker RR+

16 -Speaker LR-

10- Speaker RR-

-



Delco CDR-500



 ( A 4 - +12 V Direct) ( A5 Antenna Output +) ( A6 Ilum.) ( A7 +12 V Accessories) ( A8 - GND)

( B1 RR +) ( B2 RR-) ( B3 RF +) ( B4 RF-) ( B5 LF +) ( B6 LF-)     ( B7 LR +)  ( B8 LR-)







Delphi Famar  CDR-2005



Konzern Sam - Sam 2000 ( A1 Gala) ( A2 Mute) ( A3 Diagnosis) ( A4 +12. Acc.)

( A5 + 12.Permanente) ( A6 Ilum.)A1 Gala) ( A2 Mute) ( A3 Diagnosis) ( A4 +12. Acc.)

 ( A5 +12. Standing) ( A6 Ilum.) ( A7 v.Permanente +12) ( A8 GND) ( C1 LR + Line Out)

 ( C2 RR + Line Out) ( C3 Audio GND) ( C4 LF + Line Out.) ( C5 RF + Line Out.)

 ( C6 Amp.Control.) ( C7 Telephone input.) ( C8 Display remote clock.) C9 Remote Data Display)

( C10 Remote Display enable) ( C11 remote SWC) ( C12 Tel.In) ( C13 to C20 dating CDX)



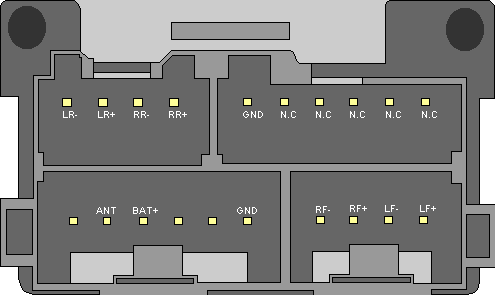

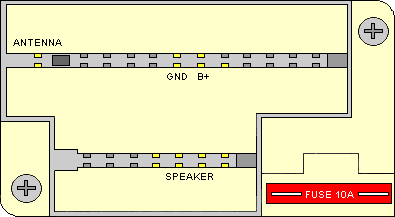

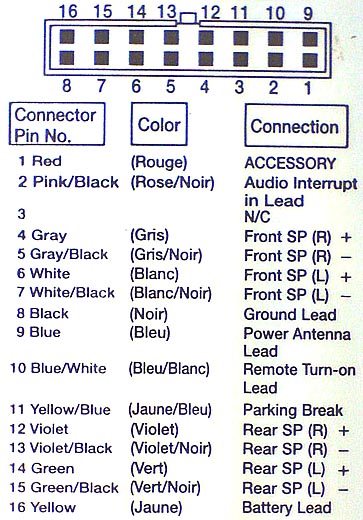

DELCO MODEL: 14179985



DELCO MODEL: 16149451



DELCO MODEL: 16194975



DELCO-LOC II
MODEL: 16220765 Made in USA





2000 Dodge Neon Stereo Wiring

Permanant 12V+ Pink
Accessories 12V+ Red/White
Ground - Black
Illumination Orange
Dimmer Black/Yellow
Antenna Location Right Front
Front Speakers 6 1/2 Doors
Front Left + Dark Green
Front Left - Brown/Red
Front Right + Purple
Front Right - Dark Blue/Red
Rear Speakers 6 x 9 Rear Deck
Rear Left + Brown/Yellow
Rear Left - Brown/Light Blue
Rear Right + Dark Blue/White
Rear Right - Dark Blue/Orange



Fiat
 Bravo / Brava / Marea / Weekend Maera
 Grundig AD182H and AD185H (x)





1. RR

1. -

2. RR -

2. -

3. RF

3. -

4. RF -

4. -

5. LF

5. -

6. LF -

6. -

7. LR

7. -

8. LR -

8. pilot - mass




  R - right (right)

  L - Left (left), second letter indicates the location of


R - Rear (rear)

  F - Front (front)
- means the negative speaker terminal
Note: Do not connect (-) with the mass of the vehicle and may damage the amplifier.

9. pilot - in

10. -

11. -

12 -

13. CD-Bus

14. -

15. CD-Bus GND

16. 12 V constant

17. +12 V from the radio-controlled

18. CD-NF GND

19. NF CD-Left

20. Right-NF CD

CD Changer Interface 13-20

This is a standard Grundig MCD36/40. Some versions have a car with the steering wheel radio controls, and if it is connected to the remote connector (not always on the radio is a connector). This is a typical resistor ladder. The contacts marked (x) occur only in the model AD185H.



Fiat Punto

Blaupunkt Punto Low

1. -

First RR

First -

2. -

Second RR -

Second -

3. +12 V control

Third RF

Third -

4. -

4. RF -

4. -

5. antenna control

5. LF

5. -

6. -

6. LF -

6. -

7. +12 V BATT

7. LR

7. -

8. Ground (-)

8. LR -

8. -

Radio is connected only one plus, so do not turn off the ignition.




  R - right (right)

 L - Left (left), second letter indicates the location of


 R - Rear (rear)

  F - Front (front)
- means the negative speaker terminal
Note: Do not connect (-) with the mass of the vehicle and may damage the amplifier.

9. -

10. -

11. -

12 -

13. CD BUS RX

14. CD BUS TX

15. 12 V, not to exclude

16. -

17. -

18. Audio CD GND

19. CD audio L

20. Audio CD R

CD Changer Interface 13-20




Fiat  Punto

Blaupunkt CD High Punto Fiat Stilo HIGH CD





1. tel mute

1. RR

1. CAN B

2. tel mute gnd

2. RR -

2. CAN A

3. +12 V control

3. RF

3. -

4. -

4. RF -

4. tel nf in -

5. antenna control

5. LF

5. tel + nf in

6. -

6. LF -

6. -

7. +12 V BATT

7. LR

7. -

8. Ground (-)

8. LR -

8. -

Radio is connected only one plus, so do not turn off the ignition.




 R - right (right)

  L - Left (left), second letter indicates the location of


  R - Rear (rear)

 F - Front (front)
- means the negative speaker terminal
Note: Do not connect (-) with the mass of the vehicle and may damage the amplifier.

9. -

10. -

11. -

12 -

13. DATA IN

14. DATA OUT

15. 12 V, not to exclude

16. 12 V off

17. mass

18. Audio CD GND

19. CD audio L

20. Audio CD R

CD Changer Interface 13-20

Changer connector looks like a standard Blaupunkt. Explanations may include CAN bus interface. It provides information about the signal speed, and is used to identify the car, if it is not connected to the radio will not turn on just shows CANCHECK.



Fiat Stilo




1. CAN B

1. RR

1. TMC In + Audio

2. subwofer active

2. RR -

2. TMC audio in -

3. CAN A

3. RF

3. TMC mute in

4. +12 V ACC

4. RF -

4. -

5. antenna control

5. LF

5. -

6. -

6. LF -

6. control amplifier *

7. +12 V BATT

7. LR

7. tel in +

8. Ground (-)

8. LR -

8. tel in -

Radio has a logic of ignition, so the pros are swapped places.




  R - right (right)

  L - Left (left), second letter indicates the location of


  R - Rear (rear)

  F - Front (front)
- means the negative speaker terminal
Note: Do not connect (-) with the mass of the vehicle and may damage the amplifier.

9. tel mute

10. -

11. -

12. Tel GND

13. CD out date

14. CD data in

15. 12 V constant

16. Switchable +12 V

17. CD weight of .e bus

18. Audio CD GND

19. CD audio L

20. Audio CD R

CD Changer Interface 13-20





Changer is probably a standard Blaupunkt CDC-A08, despite confusing description. Contact marked * are not always connected. The radio is connected with the installation of the car using the CAN bus. Some radios are additionally secured control of the CAN modules are connected, if it does not detect the display will show the message CANCHECK. This is a very effective protection against the use of another's property, but it turns out that it is no longer a problem to bypass the blockade.



Fiat Ducato, Panda

Blaupunkt CD, MP3 Blaupunkt Blaupunkt CC





1.CAN B

First RR

First -

2. BOSE IN

Second RR -

Second -

3.CAN A

Third RF

Third -

4. -

4. RF -

4. -

5. antenna control

5. LF

5. -

6. -

6. LF -

6. control BOSTER

7. +12 V BATT

7. LR

7. Tel: AF +

8. Ground (-)

8. LR -

8. Tel: AF-

Radio is connected only one plus, so do not turn off the ignition.




  R - right (right)

  L - Left (left), second letter indicates the location of


  R - Rear (rear)

  F - Front (front)
- means the negative speaker terminal
Note: Do not connect (-) with the mass of the vehicle and may damage the amplifier.

9. Tel Mute

10. RC-A

11. RC-B

12. mass

13. DATA OUT

14. DATA IN

15. 12 V, not to exclude

16. 12 V off

17. mass

18. Audio CD GND

19. CD audio L

20. Audio CD R

CD Changer Interface 13-20

Changer connector looks like a standard Blaupunkt. Explanations may include CAN bus interface. It provides information about the signal speed, and is used to identify the car, if it is not connected to the radio will not turn on just shows CANCHECK. I rozpracowanego pilot to radio (soon will be on the side of the pilots), which is connected to pin RC-A and RC-B. The same connector also has a radio to some versions of the Lancia and Citroen and Peugeot vans.



Blaupunkt 7643385616 (cancheck) - Fiat Code Entry Instructions


Turn on the radio, the display should show ' CANCHECK 'while the set searches for the vehicles ECU.
If the radio is being installed in its original vehicle then the set will switch on after a short while.
However if the set is being installed in a new vehicle then after ' CANCHECK ' has been displayed ' CODE ' will appear on display.
Input the code using [ Pre-sets 1-6 ]. To save use the station pre-set [ >> ].
The set will now operate.










FISHER AX- R502






FISHER AX- 835





ДАЛЕЕ







На главную












Научно-популярный образовательный ресурс


Создать сайт бесплатно
