Звуковой кодовый модуль





Главная » Файлы » Мои файлы
Звуковой кодовый модуль
26.03.2015, 13:00






  •    Назначение и область применения;

Приборы, управляемые звуковым или низкочастотным сигналом, называют звукочувствительными переключателями или, другими словами, звукочувствительными реле. Их можно использовать и в качестве звуковых сигнализаторов. Тогда они могут быть настроены на минимальный уровень звука и применяться для управления любой системой сигнализации.





  • Цель создания;

Проведение экспериментов,  по созданию различных модулей включения-выключения на определенной звуковой частоте. Управление системой сигнализации и оповещения домашних электрических устройств.

  • Техническое описание устройства, конструктивный подход и особенности;

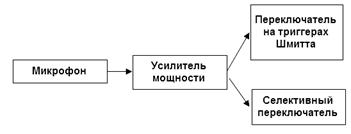

Цепь звукочувствительного реле состоит из  звукоприемника, усилителя напряжения, коммутирующего каскада ( в качестве которого применяют переключатель на триггерах Шмитта или звукочастотный селективный переключатель).





На входе установлен маленький, но обладающий большой чувствительностью микрофон. Питается выключатель от нестабилизированного источника, собранного по мостовой схеме на диодах VD4...VD7. При включении устройства кнопкой SB1 питающее напряжение поступает на триггер и переводит его в рабочее положение, при котором из-за нулевого начального напряжения на конденсаторе С5 транзистор VT3 закрыт, a VT4 — открыт. В результате через обмотку реле К1 потечет ток, его контакты К1.1 и К1.2 (включены параллельно) замкнутся и сетевое напряжение поступит на подключенное к автомату устройство. Однако если сигнал на входе (а значит, на линейном выходе) этого устройства отсутствует, то транзистор VT2 остается закрытым и происходит зарядка конденсатора С5. Через 1...2 мин, по истечении которых напряжение на конденсаторе С5 достигнет величины, достаточной для открывания транзистора VT3, триггер изменит свое состояние и ток через обмотку реле К1 прекратится. Если же на входе выключателя имеется сигнал, он будет усилен каскадом на транзисторе VT1, выпрямлен диодом VD1, проинтегрирован конденсатором С4 и, поступив на базу транзистора с VT2, откроет его. Потенциал катода VD2 станет ниже потенциала его анода, и он откроется. Конденсатор С5 окажется зашунтированным и разрядится через диод VD2 и переход коллектор-эмиттер транзистора VT2. Триггер же сохранит свое рабочее состояние, при котором через обмотку реле протекает ток, контакты его замкнуты и защищаемый аппарат подключен к сети. При снижении сигнала на базе транзистора VT2 ниже определенного уровня (устанавливается резистором R1) он закрывается. Вслед за ним закрывается диод и конденсатор С5 начинает заряжаться. Если через 1...2 мин, в течение которых конденсатор С5 зарядится до напряжения, достаточного для открывания транзистора VT3, сигнал не появится — автомат отключит аппарат от сети. Появление же входного сигнала практически мгновенно прекратит зарядку конденсатора, он начнет разряжаться через диод VD2 и транзистор VT2, и отключения аппарата от сети не произойдет.

  • Положительный эффект от возможного использования;

Переключатель можно использовать, например, для включения и выключения осветительных приборов, микроволновых печей, кухонных комбайнов, стиральных машин, радио и телеприемников. Так же найдет хорошее применение для устройств сигнализации, как модуль срабатывания на посторонний звук. Или как дверной замок, срабатывающий на определенный сигнал.

  • Условия демонстрации;

Монтируется и подключается к любой исполнительной нагрузке,  так как имеет раздельное питание. Может работать автономно, в комплекте поставляется электрический магнит.

  • Принципиальная схема, печатная плата  и монтаж компонентов модуля;

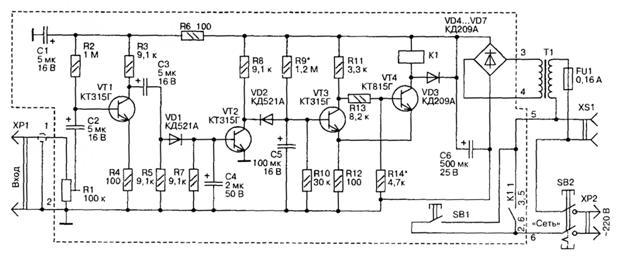

Принципиальная схема

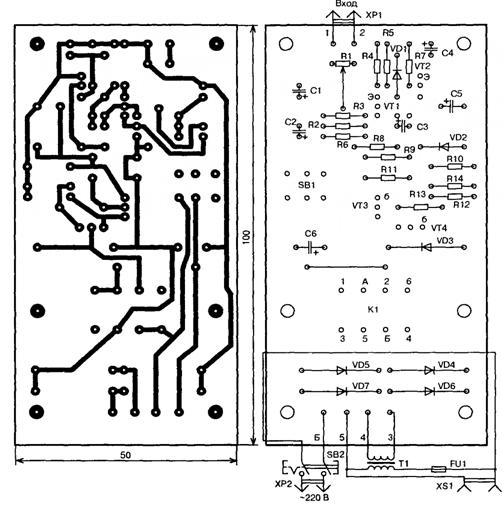

Печатная плата и монтаж элементов
