Радиоприемник USBSD
26.03.2015, 13:18





  •   Назначение и область применения;

На даче, дома, в офисе или пробке хочется быть на своей волне, слушать любимую радиостанцию. Это естественно. А чтобы не скучать в отсутствии приема, существуют модели с возможностью воспроизведения носителей информации. Компакт-диски слишком велики для портативных устройств, но прочно обосновались в авто и на кухонном столе. Что касается более миниатюрных решений, то немалой популярностью пользуются радиоприёмники с USB входом.

  • Цель создания;

Составить схему радиоприемника с проигрыванием через USB и  SD, файлов в формате mp3. Собрать изделие из доступных компонентов и применить простые технологические решения.

  • Техническое описание устройства, конструктивный подход и особенности;

Первая часть конструкции состоит из высококачественного однокристального стереоприемника, предназначенного для приема АМ/ЧМ сигналов радиовещательных станций. Приемник содержит: усилители высокой частоты и смесители диапазонов АМ и ЧМ,  АМ и ЧМ усилители промежуточной частоты, демодуляторы АМ и ЧМ, выходной декодер стереосигнала для системы кодирования с пилот-тоном. Выполнена на сборке CXA1538 (аналог ILA1238NS). Вторая часть выполнена на базе готового однокристального плеера VS1001k и управляющего контролера  PIC16F73. Управление производится с помощью кнопок S1-S4. Порты кнопок настраиваются как выходы. Сразу после включения плеера кнопкой S5 начинается воспроизведение с первого трека в корневом каталоге. Кнопки S1 и S3 управляют громкостью (+ и - соотв.). При нажатой кнопке S2 кнопками S1 и S3 производится переключение треков, а кнопка S4 выполняет включение/отключение "Bass/treble enhancer". Переключение треков циклическое(по всему корневому каталогу). Кнопкой S4 (при ненажатой S2) можно остановить воспроизведение. При этом потребляемый ток уменьшается до 50-200 мка (это соответствует не более 5 миллиамперчасов в сутки). Преимущества остановки плеера таким способом  в том, что последующее после повторного нажатия воспроизведение начинается с того же трека(а не с начала каталога). Также сохраняется и громкость. Чтобы снова включить плеер нужно удерживать S4 до характерного щелчка в наушниках (включение VS1001k), но не менее 1 сек. Для формирования мощных звуковых колебаний в изделии применена микросхема TDA2030A. Она представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С.

Общие характеристики:

Диапазоны : УКВ (88-108 MHz), СВ (530-1600 kHz), КВ(1 5.2-13.5 MHz).

Объем USB и карт памяти SD до 32 Гб.

Управление на передней панели:

Пауза/Пуск

Предыдущий трек

Следующий трек

Повтор Трека (или всех мелодий)

  • Положительный эффект от возможного использования;

Приемник весит чуть более одного килограмма и незаменим в командировке, деловых поездках, на даче и в местах, где громоздкая аппаратура не совсем уместна.

  • Условия демонстрации;

Подключается в любом месте где есть сетевое напряжение 220в. При использовании в туристических походах, можно добавить аккумуляторный отсек.

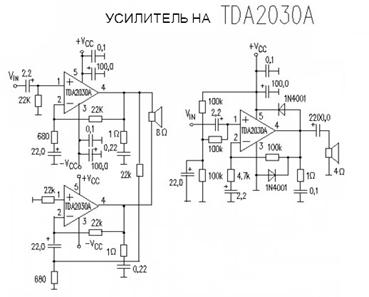

  • Принципиальная схемы, печатная и монтажная платы модуля;

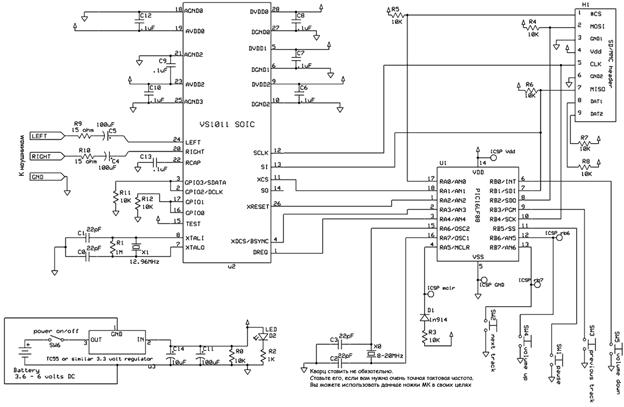

Принципиальная схема блока воспроизведения mp3

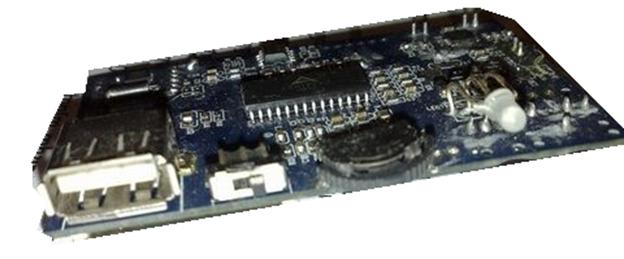

Монтаж блока воспроизведения mp3 на печатной плате

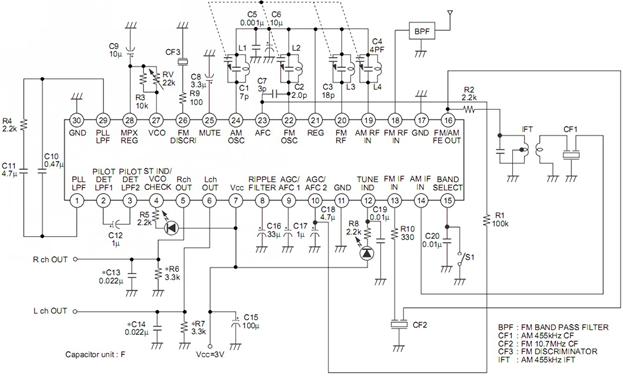

Принципиальная схема тюнера на CXA1538

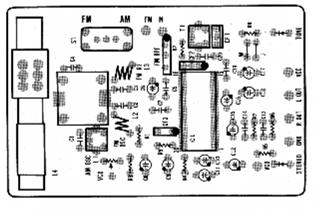

Вид со стороны установки элементов
