Говорящий робот «Шалтай-Болтай»
05.04.2016, 16:27





Пояснительная записка



  • Назначение и область применения;

Говорящий робот «Шалтай-Болтай» повторяет все слова и звуки, произнесенные в радиусе 2 метров, сохраняет интонацию, с которой была произнесена фраза и даже меняет тон в зависимости от того, мужской он слышит голос или женский. Поможет стимулированию развития речи малышей.



  • Цель создания;

Создать интерактивное устройство, способное отображать речевую .информацию в реальном режиме времени из доступных компонентов и простых технологических решений.

  • Техническое описание устройства, конструктивный подход и особенности;

Основа устройства собрана на основе микросхемы ISD1210S (ISD1416S) семейства ChipCorder компании Winbond Electronics предназначено для записи и воспроизведения звуковых фрагментов до 10 сек.(16сек.). По спецификации оно предназначено, в первую очередь, для "озвучивания" бытовой техники и игрушек, но может быть использовано в промышленных автоматических системах речевого оповещения.

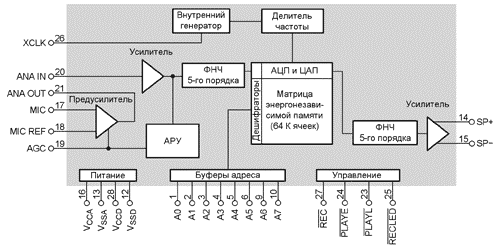

Структура микросхемы ChipCorder



Внутри нее находятся микрофонный усилитель с системой АРУ, сглаживающий и помехоподавляющий фильтры, выходной УЗЧ и многоуровневый массив памяти. Каждая ячейка памяти способна принимать одно из 256 значений напряжения. Дополнительные аналогово-цифровые или цифро-аналоговые преобразователи не требуются.  Устройство имеет однополярное питание +7-15в, автоматический переход в ждущий режим, 100 000 циклов записи и 100 лет хранения записанного сообщения. Выходная мощность усилителя 500 mW. Габаритные размеры платы 66х30мм.

Силовая часть представлена компьютерным вентилятором и исполнительным устройством на базе светоизлучающих светодиодов. Схема подключения кулера в определенной мере универсальна, поскольку ориентирована на подключение вентиляторов с током потребления 100-150мА при напряжении +(12-14) вольт. Светодиоды подключены к выходу микросхемы. Используется импульсный режим работы и транзисторные ключи. Это необходимо для увеличения мощности излучения, дальности действия, а также для улучшения помехозащищённости от внешних световых пульсаций, создаваемых, например, электрическими лампами.

  • Положительный эффект от возможного использования;

Устройство весит чуть более одного килограмма и будет незаменимым дополнением к любому празднику. Так же найдет применение в детских дошкольных учреждениях и дома. Благодаря повторению фраз, будет побуждать малышей четко, громко и ясно произносить трудные слова.

  • Условия демонстрации;

Подключается в любом месте где есть сетевое напряжение 220в. При использовании в автономном режиме, можно добавить аккумуляторный отсек.

  • Принципиальные схемы устройства;

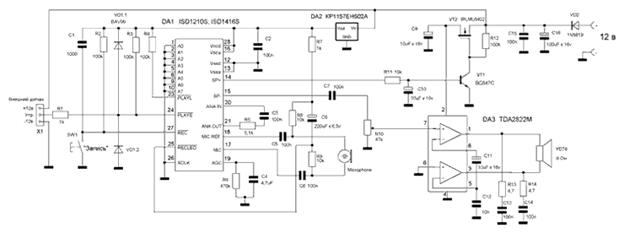

Принципиальная схема блока запись-воспроизведение

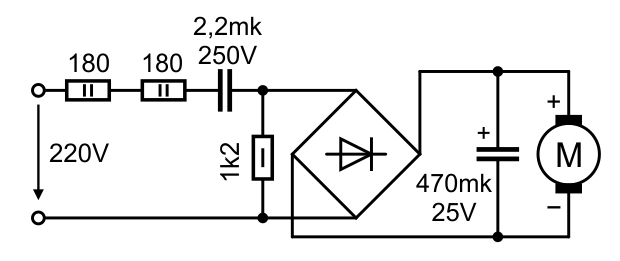

Принципиальная схема управления двигателем

Принципиальная схема управления светодиодами
