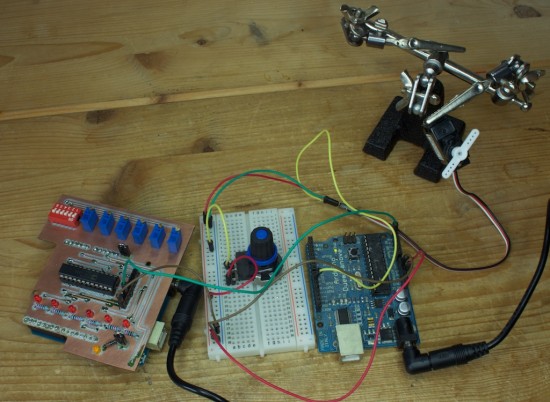

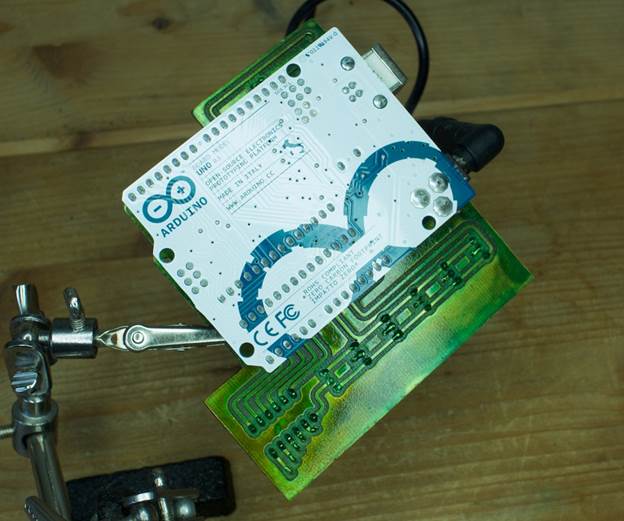

В этой статье мы рассмотрим защиту цифрового потенциометра на базе Arduino (Arduino Duemilanove, Diecimila и Arduino UNO R1 и R2).
Защита собрана на основе AD5206- цифрового потенциометра. Схемы довольно хорошо рассмотрены во многих блогах и сайтах, в том числе на веб-сайте arduino.cc " управление цифровым потенциометром, используя SPI ". К сожалению, эти уроки сосредоточены на том, как вы можете управлять этим чипом: SPI (= последовательный периферийный интерфейс). Почему мы остановили свой выбор на использовании цифрового потенциометра?
Например, один из наиболее распространенных способов является изменение объема усиленного звука в зависимости от внешнего состояния (громкость: с звуковым датчиком расположенном в комнате мы можем регулировать уровень выхода звука, чтобы компенсировать шум). Другим примером может служить датчик, который следуя за движением предмета, может увеличить уровень звука динамиков. Исследуя мир аудио-контроля, мы обнаружим почти неограниченные возможности.
Приведенные выше примеры являются лишь возможными устройствами с одним или несколькими цифровыми потенциометрами.

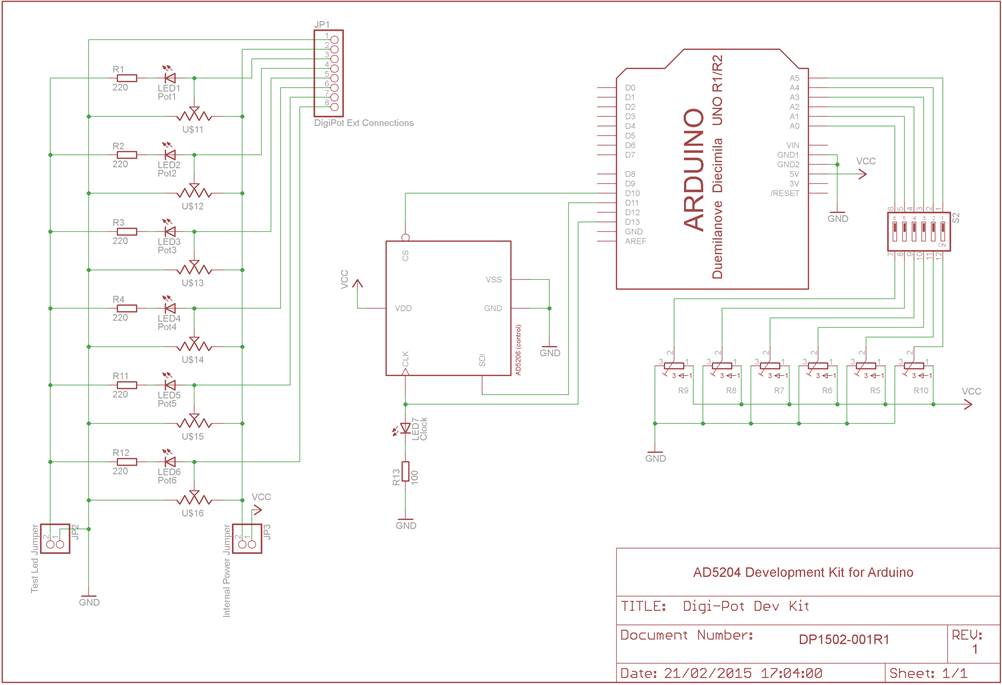

Существует также интересные случаи применения, где аналоговый потенциометр отфильтрован с помощью цифрового потенциометра. Ниже приведена схема подключения устройства AD5206 к сигналам SPI Arduino (цифровой вывод 10, используемого в качестве Chip Select).

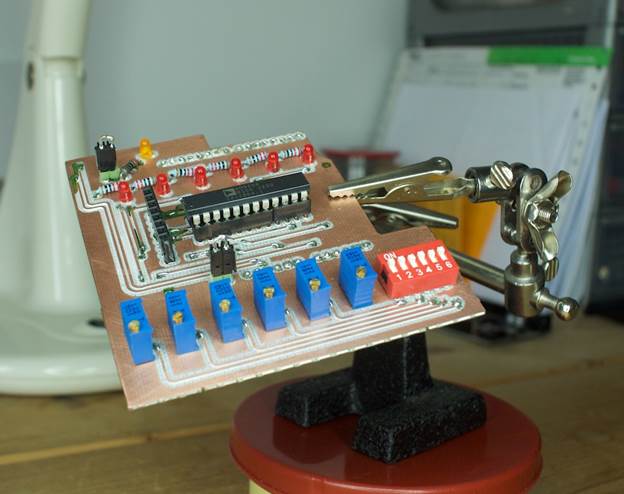

6 триммеров связаны с 6 аналоговыми входами на борту Arduino, которые будут использоваться для тестирования или для получения заданного аналогового значения (например, в качестве заданного уровня для микроконтроллеров). Любой из триггеров может быть исключен, освобождая соответствующий аналоговый вход для других использований. SPI тактовый сигнал подключен к желтому светодиоду: когда он мигает просходит связь между Arduino и AD5206, устройство работает как цифровой потенциометр, настроенный на прием данных. Следует отметить, что цифровой потенциометр внутри закрыт: это означает, что, когда схема выключается она сохраняет последние настройки. Изделие может работать при нормальной VCC ( 2,7 и 5,5V ) на перемычке JP3, используя питание Arduino. Если используется сторонний внешний источник опорного напряжения, он должен быть подключен к контакту 2 разъема JP1.
Внимание: при подключении внешнего контура, земля на выводе 1 разъема JP1 должна быть подключена к внешнему GND цепи.

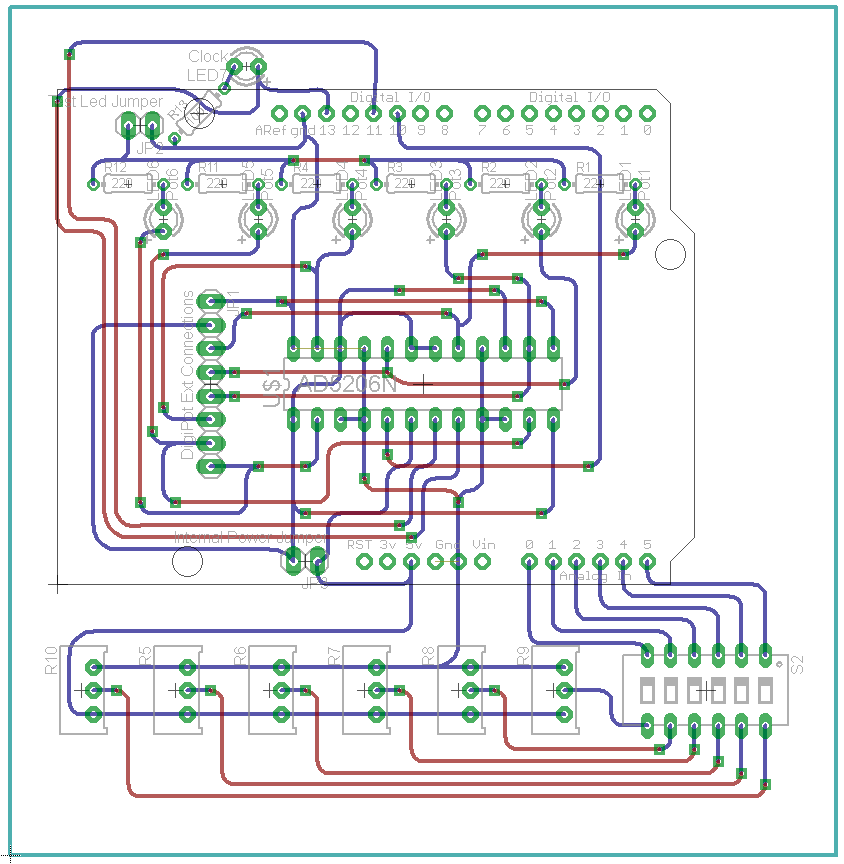

Разводка печатной платы.

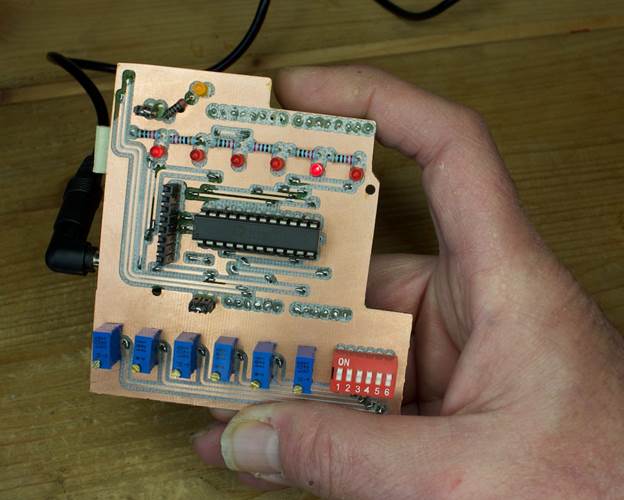

Параллельно каждому потенциометру на выходе SD5206 подключен красный светодиод (LED1- LED6). При подключении внешнего устройства, предпочтительно отключить тест светодиодов (перемычка JP2). 6 цифровых выходов потенциометров доступны на выводах 3-8 внешнего разъема JP1.
