Замена ТДКС в мониторах






О ЗАМЕНЕ ТДКС В МОНИТОРАХ

В приводимой ниже статье рассмотрены три использованных на практике варианта замены ТДКС в мониторах "DAEWOO" CMC-1427X и "SAMSUNG" SyncMaster CVM4963T.

ТДКС - Трансформатор Диодно-Каскадный Строчный, в зарубежной литературе также называемый Split-Transformer (split - разбиение, происхождение этого названия будет понятно из дальнейшего объяснения) или FBT - Fly Back Transformer (название указывает на то, что для получения высокого напряжения используются импульсы обратного хода, хотя термин FBT применяется для обозначения не только ТДКС, но и обычных строчных трансформаторов) [1] является обязательным компонентом всех современных мониторов и телевизоров, использующих для отображения информации электронно-лучевые трубки - ЭЛТ, в иностранной литературе и схемах обозначаемые как CRT - Cathode Ray Tube (катодно-лучевая трубка). К основным функциям, выполняемым ТДКС относятся:
    - формирование высокого напряжения анода ЭЛТ, а также напряжений для питания фокусирующего и ускоряющего электродов;
    - формирование вторичных напряжений для работы схемы монитора.

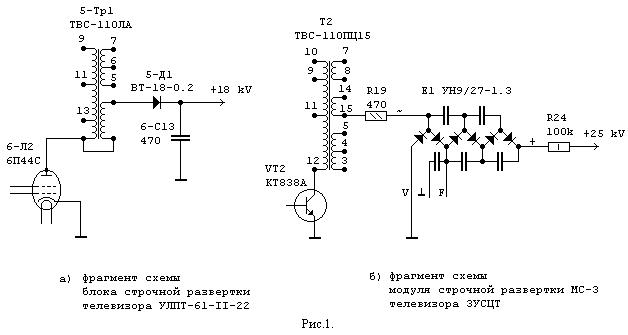

До появления ТДКС для получения высокого напряжения использовались отдельный строчный трансформатор с высоковольтной обмоткой и выпрямитель (рис.1а) [2], либо умножитель напряжения рис.1б [3].

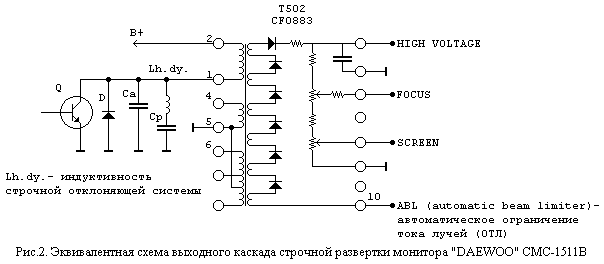

С развитием технологии стало возможным выполнить строчный трансформатор и умножитель в виде единого модуля, причем для повышения напряжения используется не обычный диодно-емкостный умножитель напряжения, а непосредственное выпрямление импульсов обратного хода от нескольких секций обмоток между которыми включены выпрямительные диоды (см. рис.2), отсюда и происходят термины в названиях трансформатора - диодно-каскадный или split - разбиение.



Обычно в корпус ТДКС встраивают и два переменных резистора, обеспечивающих регулировку напряжений питания фокусирующего (FOCUS) и ускоряющего (SCREEN) электродов ЭЛТ.

К наиболее часто встречающимся неисправностям ТДКС относятся:
    - короткозамкнутые витки в первичной обмотке; эту неисправность можно диагностировать следующим образом [1]: разорвать цепь питания В+, подключив ее к имеющейся в мониторе вторичной цепи питания напряжением 12:24 В (возможно применение внешнего блока питания). Далее при помощи осциллографа проконтролировать форму импульсов обратного хода на коллекторе ключевого транзистора выходного каскада строчной развертки, импульсы должны иметь форму узких положительных полуволн синусоиды. Если на осциллограмме в промежутках между импульсами обратного хода будут присутствовать другие сигналы, то это, скорее всего, будет свидетельствовать о наличии короткозамкнутых витков;
    - неисправности в высоковольтных цепях ТДКС: повреждение высоковольтных диодов и конденсатора; высоковольтный пробой - при этом обычно имеются характерные повреждения на внешней поверхности ТДКС;
    - обрывы в обмотках, нарушение контактов с внешними выводами;
    - нарушение (нестабильность) контакта движка с резистивным слоем в одном из переменных резисторов (FOCUS или SCREEN).

При замене ТДКС необходимо учитывать следующие характеристики трансформатора:
    - коэффициент трансформации обмотки высокого напряжения;
    - количество и выходные напряжения обмоток для вторичных цепей питания;
    - возможность работы на повышенных частотах, что в свою очередь определяется такими параметрами, как индуктивность и величина собственной емкости первичной обмотки ТДКС (в отличии от телевизоров, где строчная частота фиксирована и равна 15625(15750) Гц, в современных мониторах стандартов SVGA; XGA; VESA строчная частота меняется в широких пределах: 31:70 кГц);
    - особенности конструкции ТДКС, обуславливающие возможность его установки на конкретную печатную плату.

Обычно, основной проблемой при замене является поиск необходимых справочных данных на заменяемый и предполагаемый для замены трансформаторы.

В случае невозможности приобретения оригинальной модели строчного трансформатора можно попытаться установить трансформатор другой модели, поскольку в некоторых случаях (чаще всего для старых VGA и SVGA мониторов) существует возможность замены одного ТДКС другим, являющимся лишь приближенным аналогом. После такой замены необходимо подобрать емкость конденсатора Са (см. рис.2) для установки номинальных значений параметров выходного каскада строчной развертки [4]. Практически, если подобран аналог с близкими к оригиналу характеристиками, то после замены необходимо лишь подбором емкости конденсатора Са получить на экране монитора приемлемый размер изображения по горизонтали. При этом следует помнить, что для увеличения размера изображения по горизонтали (в этом случае необходимо уменьшить уровень высокого напряжения на аноде ЭЛТ) необходимо увеличить емкость конденсатора Са и наоборот, для уменьшения размера изображения по горизонтали (увеличения высокого напряжения анода ЭЛТ) необходимо уменьшить емкость Са.

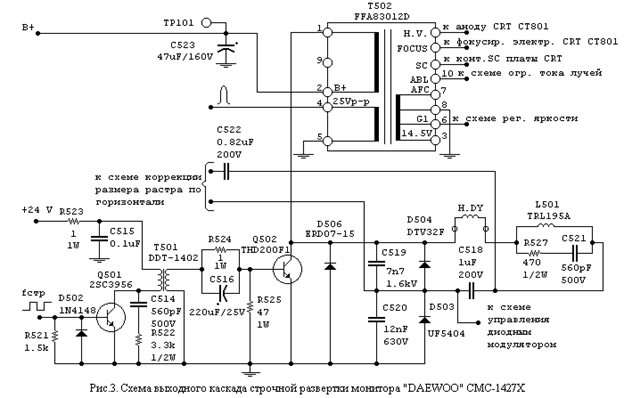

Рассмотрим фрагмент схемы выходного каскада строчной развертки монитора "DAEWOO" CMC-1427X (см. рис.3).

Предоконечный каскад строчной развертки выполнен на транзисторе Q501 2SC3956 (Uкбо=200 В; Iк=0.2 А; Pк=1.3 Вт; fгр=300 MГц; h21эmin=40; n-p-n; корпус TO-126ML) фирмы "SANYO" (данные с ее сайта sanyo). Выходной транзистор Q502 THD200FI (Uкбо=1500 В; Iк=10 А; Pк=57 Вт; h21эmin=6.5; n-p-n; корпус ISOWATT218) фирмы "SGS-THOMSON" (datasheet), при выходе его из строя можно заменить на 2SC4924, 2SC4762, 2SC5129 [5]. Из-за невозможности приобретения оригинальной модели ТДКС T502 FFA83012D была произведена замена на имеющуюся модель HFL1327M (применяется в мониторах "DAEWOO" CMC-1502B/1503B/1423B/1426B) при этом на место конденсатора С519 был установлен конденсатор емкостью 6800 пФ/1.6 кВ.

Другим вариантом замены оригинального ТДКС в мониторе "DAEWOO" CMC-1427X является также опробованный на практике вариант применения ТДКС M374386 (CFB-4/121E) от монитора "DAEWOO" DT-1569D. Указанный трансформатор был применен без каких-либо электрических корректировок.

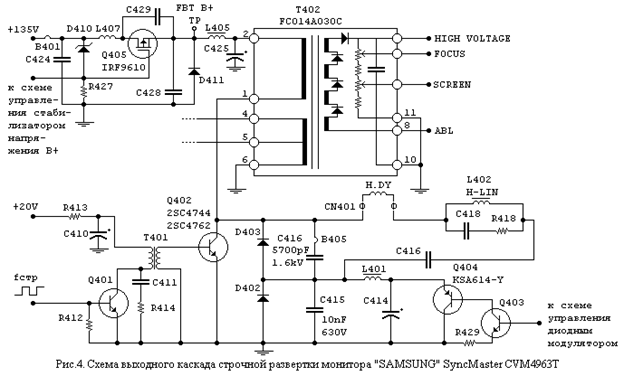

На рис.4 приведен фрагмент схемы выходного каскада строчной развертки монитора "SAMSUNG" SyncMaster CVM4963T в котором применяется ТДКС FCO14A030C. На p-канальном полевом транзисторе Q405 типа IRF9610 (Uси=200 В; Iс=1.8 А; Pси=20 Вт; S=900 мA/В; встроенный диод между стоком и истоком; корпус TO-220AB [6]) фирмы "INTERNATIONAL RECTIFIER" (http://www.irf.com/) выполнен стабилизатор напряжения питания выходного каскада В+. На транзисторе Q401 KSC1008-Y (Uкбо=80 В; Iк=0.7 А; Pк=0.8 Вт; fгр=50 MГц; h21эmin=120; n-p-n; корпус TO-92 [6]) фирмы "FAIRCHILD" (http://www.fairchildsemi.com/), коллекторной нагрузкой которого является первичная обмотка трансформатора Т401 выполнен предоконечный каскад строчной развертки. В выходном каскаде схемы управления диодным модулятором используется транзистор Q404 KSA614-Y/2SA614Y (Uкбо=80 В; Iк=1 А; Pк=15 Вт; fгр=30 MГц; h21эmin=40; p-n-p; корпус TO-66 [6]) фирмы "FAIRCHILD". В качестве выходного транзистора строчной развертки Q402 используется мощный ключевой биполярный транзистор фирмы "TOSHIBA" (toshiba.co.jp, 2SC4762 (Uкбо=1500 В; Iк=7 А; Pк=50 Вт; fгр=6 MГц; h21эmin=8; встроенный диод между выводами коллектора и эмиттера; n-p-n; корпус TO-3PML [6]), либо транзистор фирмы "HITACHI" (hitachi.com) типа 2SC4744 (Uкбо=1500 В; Iк=6 А; Pк=50 Вт; fгр=3 МГц; h21эmin=25; встроенный диод между выводами коллектора и эмиттера; n-p-n; корпус TO-3PFM [6]). При ремонте подобного монитора с вышедшим из строя ТДКС T402 FCO14A030C (высоковольтный пробой) оказалось затруднительным приобрести оригинальную модель трансформатора, вместо него был установлен ТДКС HR7708 фирмы "DIEMEN", имеющий характеристики и конструкцию аналогичные FCO14A030C.

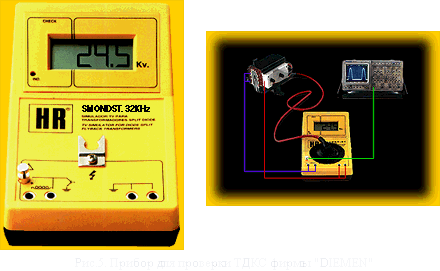

Много полезной и очень удобно классифицированной информации по подбору аналогов для любых ТДКС, используемых в мониторах и телевизорах практически всех известных фирм можно найти на сайте уже упоминавшейся выше испанской фирмы "DIEMEN" - http://www.hrdiemen.com/, занимающейся в частности выпуском собственных аналогов для наиболее популярных моделей строчных трансформаторов других производителей. При этом на корпусе трансформатора обычно указывается не только собственное обозначение трансформатора фирмы "DIEMEN", но и наименование ТДКС аналогом которого является данный трансформатор. Там же можно ознакомиться с описанием прибора для проверки ТДКС, производимого фирмой (краткое описание этого прибора приводилось в журнале "Ремонт электронной техники" №: за 1999 год).

В заключении можно отметить, что при подборе аналогов для ТДКС, используемых в телевизорах и мониторах зарубежного производства 1980-1995 г.г. можно воспользоваться информацией из [4]. Информация по зарубежным ТДКС также содержится в [7]. Практические рекомендации по замене строчных трансформаторов в мониторах приводятся в Приложении 4 [5].

ЛИТЕРАТУРА

  1. Родин А.В., Тюнин Н.А., Воронов М.А. Ремонт мониторов. - М.: Солон, 1997. - 288 с., ил. - (Серия "Ремонт"; Вып. 12).
  2. Лопатин К.Г. Как починить телевизор. - 2-е изд., перераб. и доп. -М.: Энергия, 1980. - 104 с., ил. - (Массовая радиобиблиотека; Вып. 1020).
  3. Ельяшкевич С.А., Пескин А.Е., Телевизоры 3УСЦТ, 4УСЦТ, 5УСЦТ. Устройство, регулировка, ремонт. - Издание первое. - М.: МП "Символ -Р" (Приложение к журналу "Радио"), 1993. - 224 с., ил.
  4. Колесниченко О.В., Шишигин И.В., Золотарев С.А. Строчные трансформаторы для зарубежных трансформаторов и мониторов. Справочное пособие. - СПб.: Лань, 1996. - 272 с.: ил.
  5. Донченко А.Л. Ремонт зарубежных мониторов. Книга 2. - М.: Солон, 1999. - 216 с., ил. - (Серия "Ремонт"; Вып. 27).
  6. Каталог "Электронные компоненты" ЗАО "КОМПЭЛ". МАЙ 1999 г.
  7. Строчные трансформаторы зарубежных фирм. - М.: Солон, 1998. (Серия "Ремонт"; Вып. 24).

Кишков Дмитрий Владимирович
