Условные обозначения транзисторов

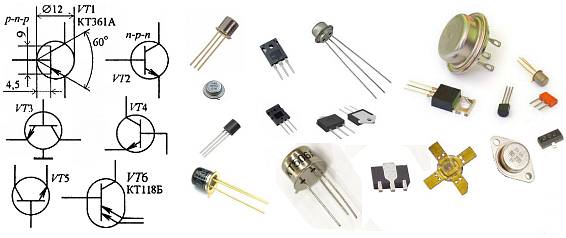

Буквенный код транзисторов — латинские буквы VT. На схемах эти полупроводниковые приборы обозначают, как показано на рис. Здесь короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Об электропроводности базы судят по символу эмиттера: если его стрелка направлена к базе, то это означает, что эмиттер имеет электропроводность типа р, а база— типа п, если же стрелка направлена в противоположную сторону (VT2), электропроводность эмиттера и базы обратная. Знать электропроводность эмиттера базы и коллектора необходимо для того, чтобы правильно подключить транзистор к источнику питания. В справочниках эту информацию приводят в виде структурной формулы. Транзистор, база которого имеет электропроводимость типа п, обозначают формулой р-п-р, а транзистор с базой, имеющей электропроводность типа р-п-р. В первом случае на базу и коллектор следует подавать отрицательное по отношению к эмиттеру напряжение, во втором — положительное.Для наглядности условное графическое обозначение дискретного транзистора обычно помещают в кружок, символизирующий его корпус. Иногда металлический корпус соединяют с одним из выводов транзистора. На схемах это показывается точкой в месте пересечения  соответствующего вывода с символом корпуса. Если же корпус снабжен отдельным выводом, линию-вывод допускается присоединять к кружку без точки. В целях повышения информативности схем рядом с позиционным обозначением транзистора допускается указывать его тип.



Обозначение                                                                                    Реальный вид



Поскольку буквенный код VT преду­смотрен для обозначения транзисторов, вы­полненных в виде самостоятельного прибора, транзисторы сборок обозначают одним из следующих способов: либо используют код VT и присваивают им порядковые номера наряду с другими транзисторами (В этом случае на схеме помещают такую, например, запись:

КЛ-КГ4 К159НТ1, либо используют код ана­логовых микросхем (DA) и указывают принад­лежность транзисторов в сборке в позицион­ном обозначении. У выводов таких транзисторов, как правило, приводят условную нумерацию, присвоенную выводам корпуса, в котором выполнена мат­рица.

Без символа корпуса изображают на схемах и транзисторы аналоговых и цифровых микросхем (для примера на рис показаны транзисторы структуры п-р-п с тремя и че­тырьмя эмиттерами).



Обозначение                                                                                    Реальный вид



Условные графические обозначения некоторых разновидностей биполярных транзи­сторов получают введением в основной символ специальных знаков. Так, чтобы изобразить лавинный транзистор, между символами эмиттера и кол­лектора помещают знак эффекта лавинного пробоя (VTl, VT2). При повороте УГО положение этого знака должно оставаться неизменным.Иначе построено УГО однопереходного транзистора: у него один р-п- переход, но два вывода базы. Символ эмиттера в УГО этого водят к середине символа базы. Об электропроводности последней судят по символу эмиттера (направлению стрелки).

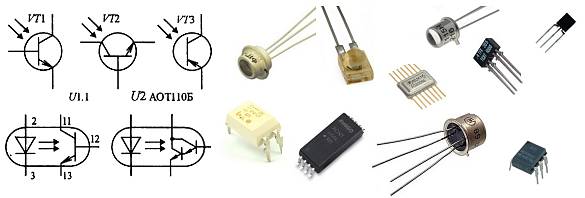

Из транзисторов, управляемых внешними факторами, широкое приме­нение находят фототранзисторы. Условные графические обозначения фототранзисторов с выводом базы (РТ1, VT2) и без него (К73). Наряду с другими полупроводниковыми приборами, действие которых основано на фотоэлектрическом эффекте, фототранзисто­ры могут входить в состав оптронов. УГО фототранзистора в этом случае вместе с УГО излучателя (обычно светодиода) заключают в объединяющий их символ корпуса, а знак фотоэффекта — две наклонные стрелки заменяют стрелками, перпендикулярными символу базы.



Обозначение                                                                                    Реальный вид



Для примера на рис. 8.5 изображена одна из оптопар сдвоенного оп­трона (об этом говорит позиционное обозначение 1/1.1). Аналогично строит­ся УГО оптрона с составным транзистором (U2).

На символ однопереходного транзистора похоже УГО большой группы транзисторов с pn-переходом, получивших название полевых. Основа такого транзистора — созданный в полупроводнике и снабженный двумя выводами (исток и сток) канал с электропроводностью n или p-типа. Сопротивлением канала управляет третий электрод — затвор. Канал изображают так же, как и базу биполярного транзистора, но помещает в середине кружка-корпуса, символы истока и стока присоединяют к нему с одной сторо­ны, затвора — с другой стороны на продолжении линии истока. Электропро­водность канала указывают стрелкой на символе затвора (на рис услов­ное графическое обозначение VT1 символизирует транзистор с каналом n-типа, VT2 с каналом p-типа).



Обозначение                                                                                    Реальный вид

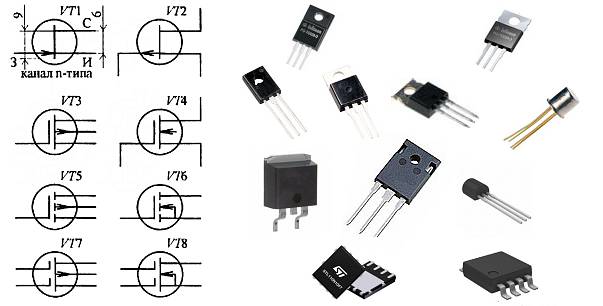

В условном графическом обозначе­нии полевых транзисторов с изолирован­ным затвором (его изображают черточкой, параллельной символу канала с выводом на продолжении линии истока) электропроводность канала показывают стрелкой, помещенной между символами истока и стока. Если стрелка направлена к каналу, то это значит, что изображен транзистор с каналом n-типа, а если в про­тивоположную сторону —    с каналом p-типа. Аналогично посту­пают при наличии вывода от подложки (VT4), а также при изображении полевого транзистора с так называемым ин­дуцированным каналом, символ которого — три коротких штриха (VT5, VT6). Если подложка соединена с одним из электродов (обычно с истоком), это пока­зывают внутри УГО без точки (VT7, VT8).

В полевом транзисторе может быть несколько затворов. Изображают их более короткими черточками, причем линию-вывод первого затвора обя­зательно помещают на продолжении линии истока (VT9).

Линии-выводы полевого транзистора допускается изгибать лишь на не­котором расстоянии от символа корпуса (VT1). В некоторых ти­пах полевых транзисторов корпус может быть соединен с одним из электро­дов или иметь самостоятельный вывод (например, транзисторы типа КПЗОЗ).









Необходимо добавить материалы...
