Танцующий робот




Сделать робота можно используя обычные материалы, их можно найти даже у себя дома. Под "обычными материалами" я имею в виду все, от сломанных игрушек до пластиковых бутылок.

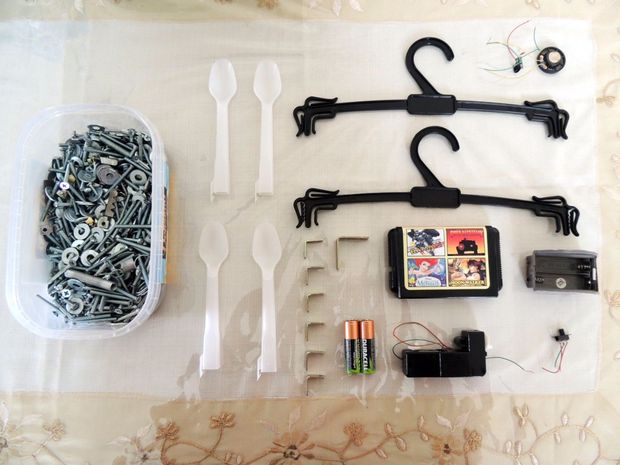

Вам понадобятся следующие материалы (помните: если вы не можете найти его, заменить его Ваше творчество является пределом):





материалы



ИНСТРУМЕНТЫ: плоскогубцы, ротационный инструмент, отвертки, кусачки, паяльник, нож.



Вешалки



Вешалка



Возьмите два вешалки пальто и перережьте крюк и плечи (для плеч оставьте только небольшой сегмент). Нам понадобится только центральная часть. Дрелью проделайте  три отверстия: одно отверстие в каждой стороне и один в центре.



Тело робота



Талия

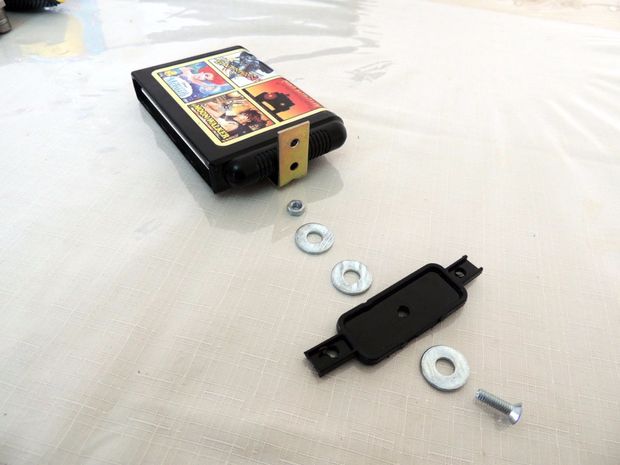

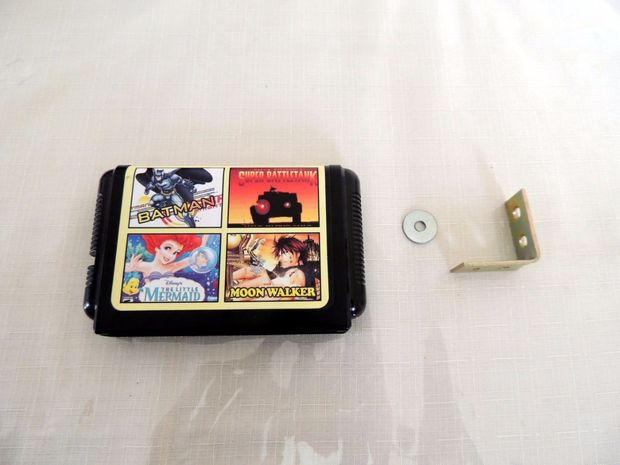

Возьмите картридж и прикрепите уголок  к одной из сторон, с помощью винта. Угол должен быть выровнен по центру картриджа. Просверлите крепежные отверстия.



Бедра



Бедра

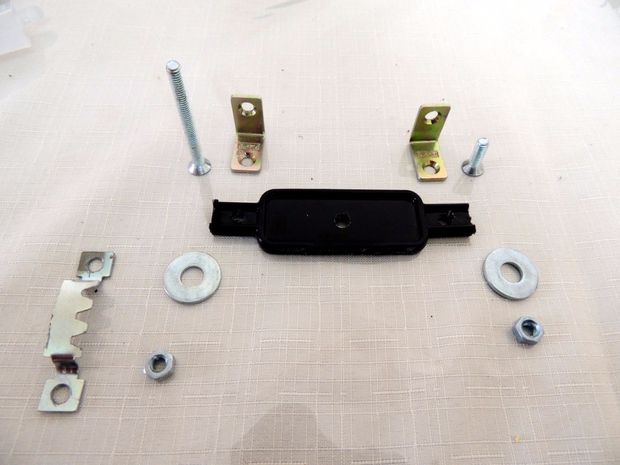

Установите один сегмент из вешалок в уголок. Используйте винт, гайку и некоторые шайбы. Не затягивайте его слишком много. Это ось бедра, нам нужно чтобы она была подвижна. Если вы сделали этот шаг в правильном направлении, эта часть будет вращаться подобно винту самолета. Установите два небольших уголка внизу, по одному в каждой из сторон. Они должны прилегать плотно, потому что вы будете прикреплять к ним ноги.  Примечание: Один из винтов должен быть длиннее другого, так что вы можете установить одну из полос. Эта полоса должна быть свободной, так как она будет передавать движение от двигателя.



Коробка передач



коробка передач

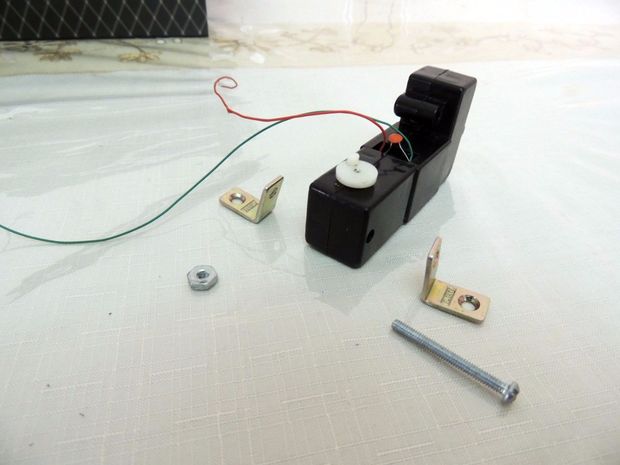

Установите коробку передач через картридж, используя малые уголки и винты. На другом конце полоски в бедрах, установить небольшой винт с гайкой (он должен быть свободным) и винт в пластиковой части оси. Чтобы избежать раскручивания гайки, добавьте немного супер клея между винтом и гайкой. Обрежьте оставшуюся часть винтов на оси, чтобы избежать застревания механизма.



Плечи



плечи

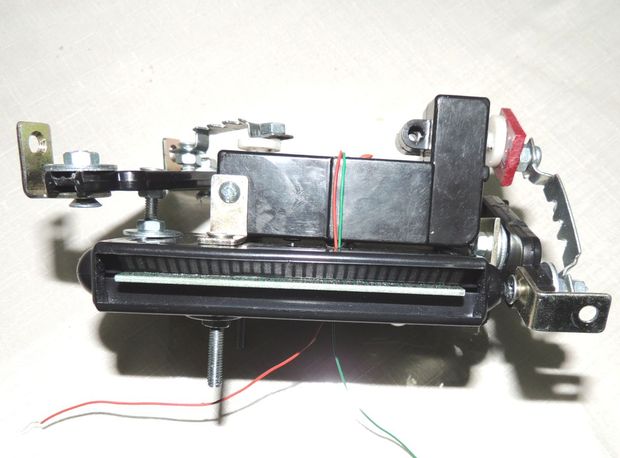

Теперь вы должны создать механизм плечей, аналогично  двум предыдущим шагам. Разница будет в том, что не вставляется ось в уголок, а непосредственно в картридж. Помните: винт должен быть прочно прикреплен к патрону, но сегмент вешалки должен ходить немного свободно, чтобы обеспечить движение.



Ноги



Ноги

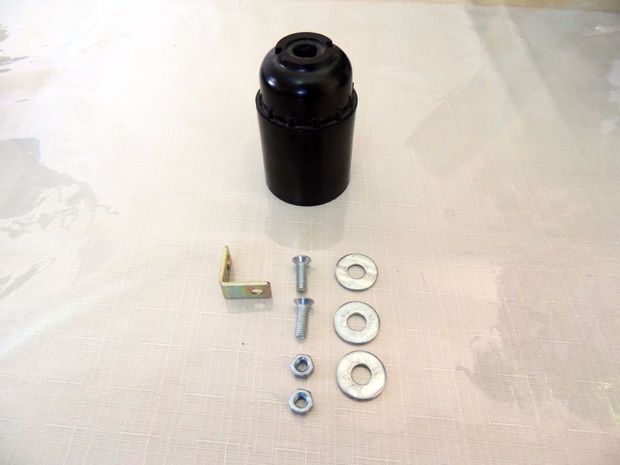

Разберите патроны ламп. Прикрепите малые уголки с помощью винтов, болтов и шайб. Затем закройте их снова, оставляя керамическую часть внутри для дополнительного веса и стабильности нашей игрушки. Прикрепите ноги к уголкам в бедрах. Делайте это очень плотно (даже, вы можете добавить каплю суперклея в суставах), чтобы избежать сгибания, когда игрушка активируется.

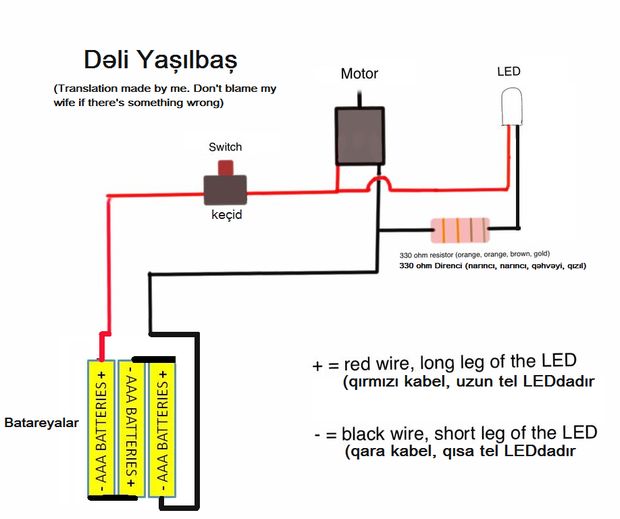

Электрическая схема



Электрическая схема



Электрическая часть очень проста: просто следуйте этой схеме. Чтобы избежать путаницы, кабель, идущий от положительного полюса батареи красного цвета; и отрицательный, черный.



Батарейный отсек





Вы можете купить коробку для батареи в магазине электронных компонентов. Или вы можете извлечь его из любой сломанной игрушки. Установите блок батарей в задней части нашего маленького робота. Подключите кабели в соответствии с электрической схемой. Прикрепите коробку батареи с помощью винтов, горячего клея или двустороннего скотча. Схема работает от 3-х батареек типа АА.



Переключатель



переключатель

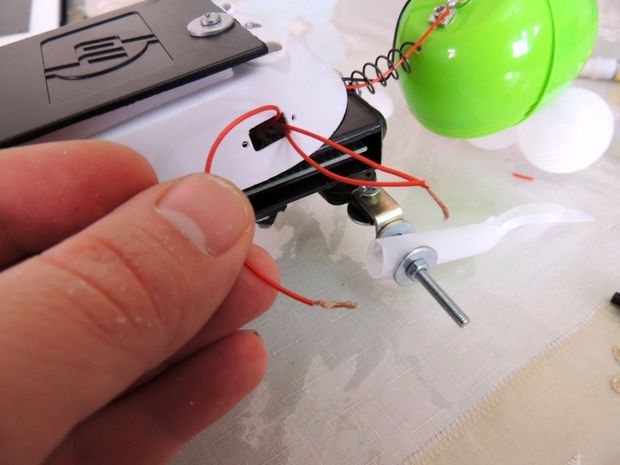

Установите переключатель в спину (или в месте по вашему выбору) вашего робота, и подключить кабели в соответствии с электрической схемой.



Руки

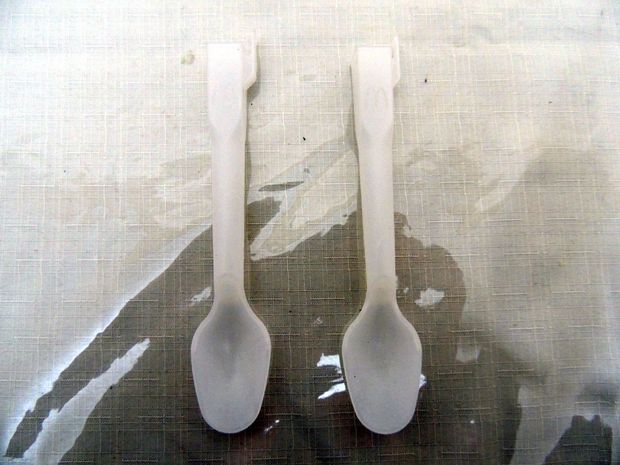

Возьмите две ложки и сократите их как вам нравится (я вырезал до середины). Просверлите отверстие в конце каждой ложки, и прикрепите их к плечам.



Шея



шея

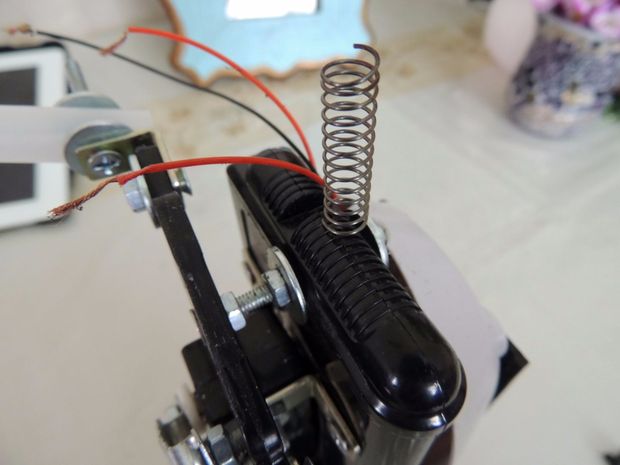

Приложите пружину к верхней части тела. Возможно, вам нужно будет просверлить маленькое отверстие и растянуть немного в одном из концов. Затем вставьте пружину внутрь.



Голова

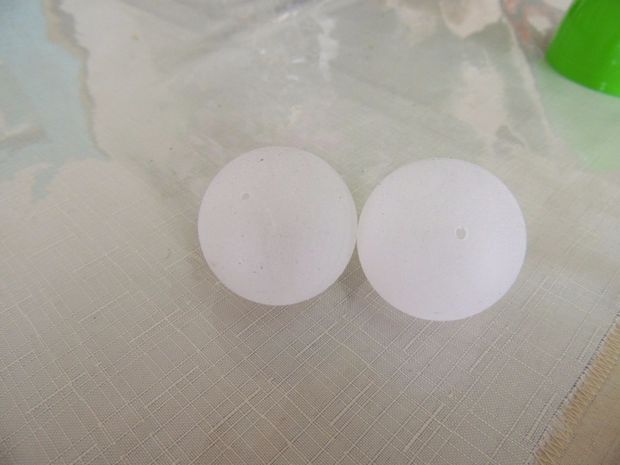

Прикрепите два дезодорирующие шарика к пластмассовым яйцам. Просверлите отверстие достаточно большое, чтобы вместить светодиоды. Прикрепите голову к шее. Вставьте светодиод с резистором в предварительно просверленное отверстие.

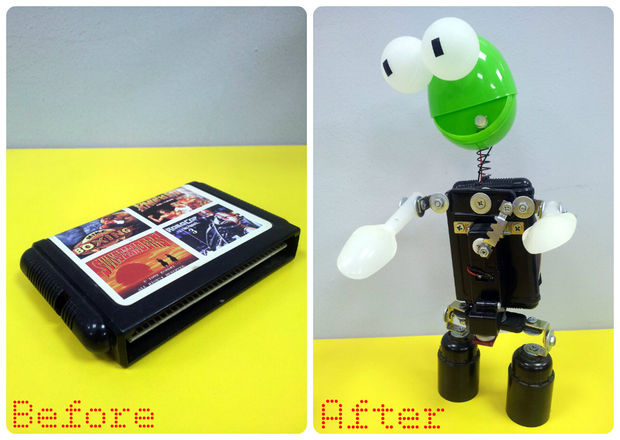

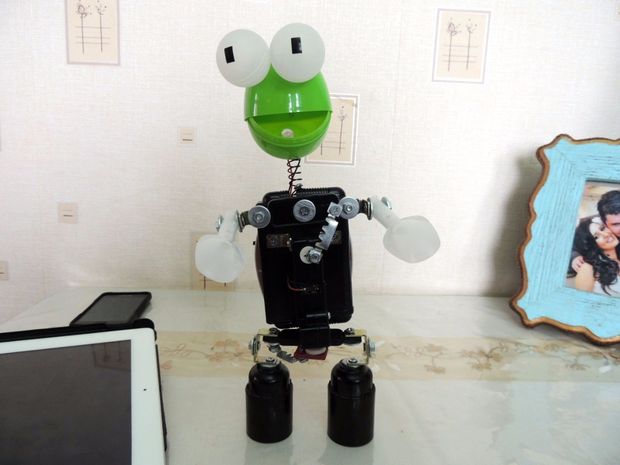

Теперь у вас есть свой танцующий робот
