Световая терапия
при помощи Arduino




Захотел построить световую маску , которая может имитировать световолновую терапию. Теория состоит в том, что стробоскопический свет в определенном ритме 40Гц, может иметь огромный неврологический эффект. Вспышки в состоянии вернуть к жизни части мозга, которые были закрыты болезнью Альцгеймера. Обсуждение Radiolab было основано на исследования крыс. Я только использовал его на паре сеансах, и могу сказать, что результаты были незначительными, хотя действительно чувствовал себя немного более энергичным в остаток дня. Описание позволяет построить легкую маску терапии с двумя белыми светодиодами и одного цветного светодиода. Все светодиоды управляются с Arduino UNO.



МАТЕРИАЛЫ



+ Полистирол лист 0,030

+ Нейлон лямки

+ Пластиковые

+ PDF распечатка

+ лента



ИНСТРУМЕНТЫ



+ Клей-карандаш

+ нож

+ Горячий клеевой пистолет

+ фен



БЛОКИ И ДЕТАЛИ



+ Arduino UNO

+ LilyPad LED White x2

+LED + LilyPad Трехцветный

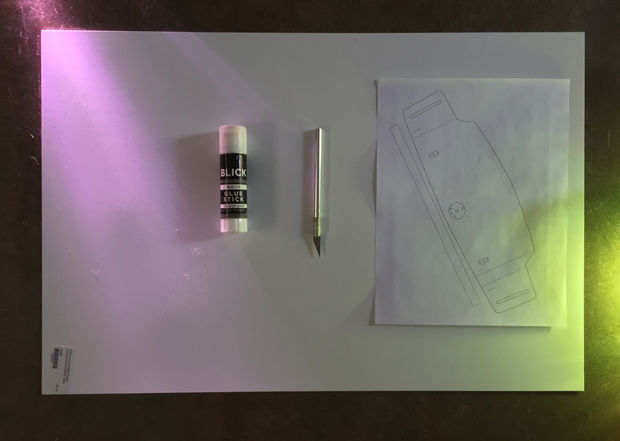

 Вырежьте маску



Распечатайте PDF шаблон и вырежьте контуры

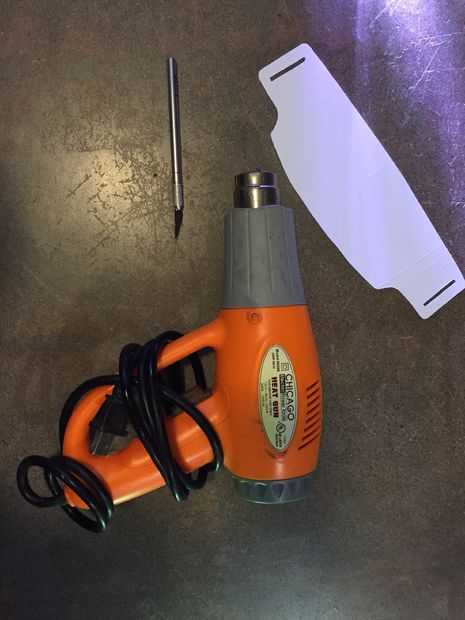

Форма маски



1. С помощью фена медленно нагрейте  участок между красным помеченными линиями

- Используйте тело ножа чтобы согнуть стороны, я согнул ее примерно до 35 - 40 градусов

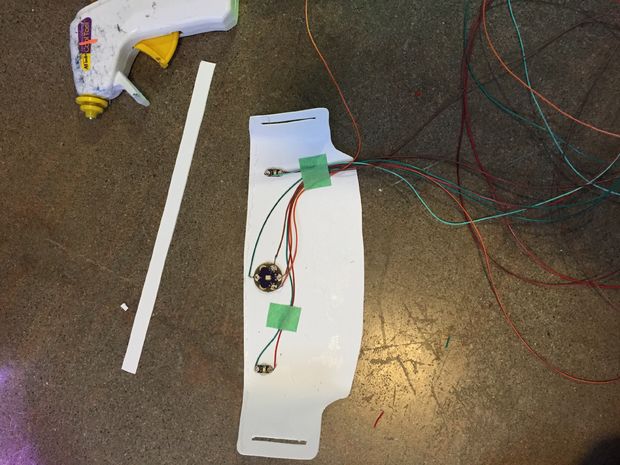

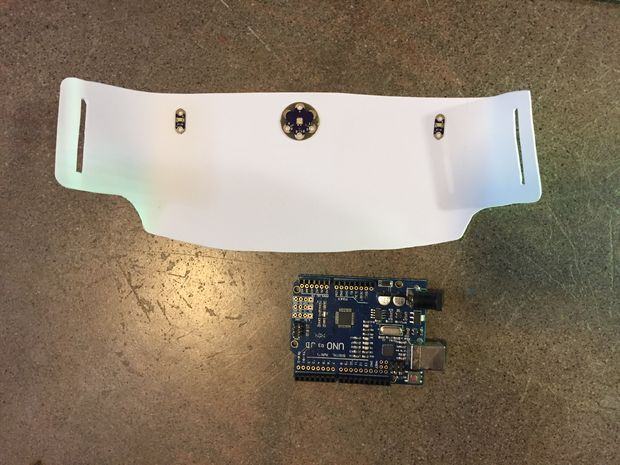

Добавьте светодиоды



Добавьте светодиоды

- Прикрепите светодиоды белого цвета к клемме 3

- Приложить резисторы

2. Прикрепите один вывод  цветного светодиода к клемме 2

- По желанию, можно  смешать цвета, добавив еще один терминал

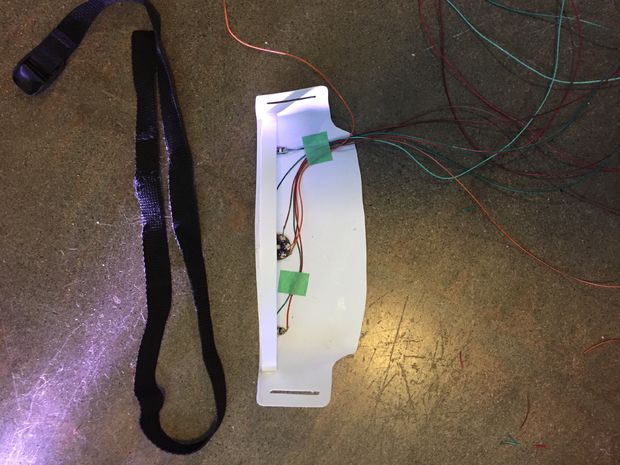

1. Кусок стирола который вы вырезали ранее согните и приклейте  на установочное место

- Эта часть должна отодвинуть маску от ваших глаз и лица.

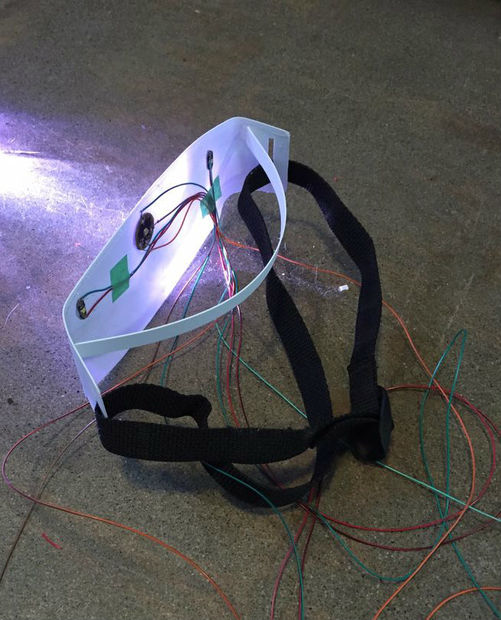

Добавьте нейлоновый ремешок



1. Закрепите нейлоновый ремешок в выступающие слоты.

- Маска должна быть достаточно жесткой, чтобы держаться на голове, но не слишком тугой.



 Вы можете добавить код



Осталось запрограммировать Arduino



// the setup function runs once when you press reset or power the board void setup()
 {pinMode(3, OUTPUT);
  pinMode(2, OUTPUT);}
  // The first code strobes the white leds at 40hz or 40 times a second
  // the loop function runs over and over again forever
void loop() {
  digitalWrite(3, HIGH);
  delay(40);
  digitalWrite(3, LOW);
  delay(40);

// This controls the colored LED
// replace the pin to change the color
  digitalWrite(2, HIGH);
  delay(1);
  digitalWrite(2, LOW);
  delay(1);
}
