3.) SONY2540 Аппарат высшего класса. Цифровая обработка сигнала, но, увы, дефекты есть и у телевизоров с высокими ценовыми пределами. Дефект выглядит следующим образом: сначала с прогревом с правой стороны экрана появляются хаотические белые полосы. Затем они исчезают. Но может быть и так что полосы появляются, когда телевизор холодный, а затем пропадают. Через некоторое время телевизор перестанет включатся. В замен этого мы видим, что на передней панели моргает светодиод ровно 13 раз.

Палата А со стороны деталей.  (для просмотра снимка требуется подключение к сети)

Плата А со стороны печатного монтажа. (для просмотра снимка требуется подключение к сети)

Тюнер со стороны печатного монтажа. (с указанной точкой непропая).




10.) TV "SONY" KV-M2530. Телевизор принимает и запоминает любые программы только на первом канале. При переключении каналов ТВ на секунду задерживается на выбранном канале, а потом возвращается обратно на первый канал. Тюнер здесь с синтезатором частоты, процессор настройки SDA20560, память SDA2546. Все с управлением по шине IC. К сожалению светодиод на передней панели в этой модели ТВ моргать еще не научили, поэтому пришлось разбираться без подсказки. Неисправной оказалась микросхема памяти (SDA2546).

12.) TV SONY KV-21X5D. Завезен из Германии. Оказалось имеет сверхнавороченный канал звука. Микросхема TDA9817 (радиоканал) имеет нестандартную схему включения. Выход ПЧЗ - 12 нога. Дальше промежутка попадает на крутой процессор обработки звука TDA9870А (имеет больше ног, чем видео- и процессор управления). После установки конвертера 6,5 Х 5,5 в разрыв дорожки после 12-й ноги TDA9817 работает нормально. Трудность в том ,что привычного фильтра, выделяющего вторую промежутку.

16.) Sony 2540 после нескольких лет эксплуатации (обычно 2 года). Внешнее проявление дефекта разнообразно: с прогревом пропадание усиления, цвета, изображения, подергивание картинки, темный растр, серое поле, самопроизвольный переход в режим Stand by. Причиной явился селектор каналов. Конструктивно СКВ выполнен так, что его внутренние экранные перегородки являются одновременно токоведущими элементами схемы, подающими "землю" в некоторые точки печатной платы. Со временем места паек этих перегородок с печатью разрушатся и возникает периодический неконтакт. Визуально определить дефект возможно с помощью лупы. Учитывая то, что внешнее проявление дефекта совершенно сбивает столку, при сложной схемотехнике аппарата, а так же дороговизну деталей, и то, что данные модели штабелями в ремонте не стоят, выявить "болезнь" оказалось не просто.

23.) SONY 29E1, S2951:белые горизонтальные линии шириной 2-3 см идущие с периодичностью 5-6 см сверху вниз по правому краю экрана. Причем дефект наблюдается только в режиме 100 Гц, при переключении в режим 50 Гц эффект пропадает. Картинка становится OK. У меня было три случая за 2 года. С первым так и не разобрался (покинул поле боя ни с чем). А на втором уже понял в чем дело. Вышла из строя микросхема памяти CXK48324R позиционный номер IC04,стоящей на цифровой плате обработки видеосигнала.

26.) TV Sony ( M1 например) выпуска последних 2-3 лет. После определенной наработке, ни с того, ни с чего экран заливает одним из основных цветов .После чего срабатывает токовая защита и TV уходит в дежурный режим. Суть дела: у хваленого кинескопа Тринитрон провисает со временем нить накала и коротит на один из модуляторов. (Происходит это только в разогретом состоянии)Выход очень прост- оторвать нить накала от земли. Работоспособность полностью восстанавливается, качество картинки почти всегда удовлетворительное.

27.) SONY 25KV40. Если после включения STAN BY начинает мигать светодиод неоднократно, нужно выключить питание, одновременно нажав - programm. После этого произвести включение телевизора по сервисной документации.

47.) SONY TV работает, но через некоторое время отключается и сразу включается. При разборе неисправности обнаруживаем, что исчезает строчный импульс, подающийся с процессора. Но не надо торопиться менять процессор, он здесь не причем. Надо поменять кварц. Этот дефект встречается в моделях: KV-2192 M3/RM687 B KV-2565 MTJ/ RM-827 S и им подобным с процессором CXA1213. Кварц 500 KHz.

58.) SONY KV1420K (Моноблок) Периодически самопроизвольно переключает систему звука 6,5 Мгц в систему 5,5 Мгц. Дефект встречается очень часто. Неисправность находится в модуле 1-693-232-11, ENH-19708. Непропаи контуров и кварцев. Дефект встречается только в аппаратах собранных в Малайзии. Кто-то еще будет спорить что желтая сборка ничем не отличается от белой. Советую пропаять все в этом модуле.

68.) SONY 2540KV. После пропаивания тюнера светодиод на передней панели перестал показывать неисправность тюнера. Однако изображение на всех каналах отсутствовало, кадр был сдвинут, что при отображении номера канала приводило к выводу только цифры десятков, звук был, в меню телевизор переходил нормально. По рекомендации знакомого перезаписал энергонезависимую память по алгоритму: 1) в рабочем режиме перейти на 59 канал; 2) перевести ТВ в дежурный режим; 3) отсоединить ТВ от сети, дождаться пока погаснет светодиод и опять вилку в розетку; 4) последовательно и в темпе нажать кнопки пульта ?, 5, vol+, вкл.ТВ (квадратик) - это для перехода в сервисный режим; 5) последовательно нажать кнопки 4, 1, 1, 5; 6) перевести ТВ в дежурный режим; 7) выключить ТВ кнопкой на передней панели.

70.) При ремонте тюнера помимо пропаивания дросселя рекомендую пропаять кварцевый резонатор и ножки самого тюнера (внутри оного). То же относится и к Sony 2509, 2171 и к другим, где установлен тюнер изготовленный в Испании.

73.) Sony 25М1. Внешние проявления неисправности ТДКС 859898800: увеличены размеры по H и V, по краю растра изломы.

76.) Sony 2981. После пропайки тюнера примерно через месяц возникла неисправность, внешнее проявление которой следующее: нет изображения в правой половине экрана, в некоторые моменты ширина изображения с левой стороны экрана уменьшается до 10-15 см. Растр нормальный, искажений в видимой части изображения нет. Подозревал неисправность на плате А, однако на другом ТВ она работала нормально. Кстати, ее можно проверить на моделях 2540 и 25М1 без каких-либо изменений в плате А, только лучше заранее убавить громкость до нуля. Неисправность оказалась в сигнале HFBP (импульсы ОХ со строчной развертки), проходящем через цепь H Dumper D800 D801 для обеспечения крутизны фронтов импульса. D800 плохо переключается, в результате чего фронт импульса стал более пологим. В других ТВ Sony с диагональю 25", 29" схема получения HFBP такая же, однако подобной неисправности у них не было.

104.) SONY M2155 Неисправность: уже 4-ый телевизор в этом году. Нет цвета в системе ПАЛ (СЕКАМ идет нормально) Причина: непропай переменной емкости и кварца (емкость - менять, иначе будут повторы) по системе ПАЛ возле видеопроцессора.

P/S Емкость не обязательно менять, ее можно попробовать восстановить,

капните на нее спирта и повращайте несколько раз вокруг оси. У меня

в начале 2000 года было 3 таких аппарата.

114.) S0NY KV-C2961K. Не включается. Заменить конденсатор 220mkF*50V в БП.

121.) Классический случай с TV SONY KV-X2961 Не включается, светодиоды на лицевой панели мигают: А-1раз, затем В-13 раз и все повторяется. Сервисной инструкции на него не нашел нигде ( в сети тоже ). В большинстве Ваших сервисных ссылок 13 миганий- неисправность кадровой развертки, так оно и оказалось - печально знаменитые кольцевые трещинки вокруг ножек кадровой ИМС (почти незаметные невооруженным глазом). Включился после пропайки, выползает следующий дефект: экранное меню и телетекст совершенно не синхронизированы по горизонтали, по вертикали сжаты примерно на четверть, основное изображение и OSD совершенно нормальны, ну думаю приплыли :((  Снимаю плату V, на ней под экраном микросхемы SIEMENS - знакогенератор и пр. и сразу же бросается в глаза знакомая деталь - переменный конденсатор, по внешнему виду такой же как и доставляющий хлопоты в других моделях SONY- с цветностью в системе PAL. Капаю на него спиртом проворачиваю несколько раз и все - синхронизация восстанавливается, меню и телетекст читаются. Даже обидно, знаменитая фирма, изумительное качество сборки и пайки, а такие мелочи даже хуже отечественных :((

P/S А все потому, что отечественные конденсаторы покрыты серебром более высокой пробы.

128.) Смотри секрет 3.) Если в телевизоре SONY 2540 и ему подобных, после пропаивания тюнера светодиод продолжает мигать 13 раз, необходимо заменить микросхему TDA5512 (стоит примерно 1,5 дол.).

143.) SONY KV-M2540 При включении из дежурного реагирует на пульт или кнопки на панели только до тех пор пока не появится изображение, после этого ни чем не управляется и застывает служебная информация (номер канала либо шкала каких либо регулировок, если были нажаты регулировки до появления изображения), изображение и звук нормальные. Думал, что проц (TDA8366) управления, но кто то в конференции (хвала ему) сказал, что резисторные сборки (по 4 резюка) около проца хандрят, но дефект проявлялся по другому. Замерил эти сборки не выпаивая, оказалось, что в одной коротыш между резюками, а во второй отклонение от номинала, выпаял их и опять замерил всё в норме, это при том, что места где сборки стояли на сопротивление не измеряются! Впаял их обратно (на всяк случай перевернув) и всё заработало.

147.) При дефекте у телевизоров SONY Trinitron связанного с провисанием и дальнейшем замыканием нити накала на катод - советую:

Не торопитесь покупать новый телевизор. Достаточно изолировать накальную обмотку с нитью накала от шасси, разрезав соответствующие дорожки на плате, или намотать отдельно накальную обмотку на сердечнике ТВС.

Проверено на практике, и не один раз.

168.) SONY KV-2153MT. При включении телевизора с блока питания раздается слабый писк. Сработала защита от короткого замыкания во вторичных цепях. Вышел из строя лавинный диод D657 R2K. Причина выхода из строя диода завышенное выходное напряжение с блока питания. В блоке питания высохла емкость С611 47мк 50 вольт. Высыханию способствует сопротивление R608 7W который установлен в непосредственной близости с электролитом. Советую поменять и емкость С613 10мк 100 вольт, а также пропаять сопротивления R812 R812 R619 R808 R806 R609 R520.

172.) Sony KV-25K1R, KV-29K1R, широкоформатные и многие другие модели! Хочу поделиться тем, как открыть системное меню телевизоров:

1. Возьмите пульт типа Sony RM-862 откройте его. В верхней части пульта около переключателя предусмотрено место для перемычек, левее, под переключателем нанесена перемычка - коснитесь проводом этой перемычки и кнопки MENU 1 раз.  Телевизор войдет во временный тестовый режим. В правом верхнем углу экрана "T--" Если нажать 2 раза постоянный тестовый режим. В правом верхнем углу экрана "TT--"

2. Нажмите кнопку MENU 2 раза. Перед Вами сервисное меню телевизора!

------------------------------------------------

Cоветы.

1. Не выключайте то чего не понимаете.

2. Не включайте то, что физически отсутствует в телевизоре.

3. Не трогайте в "Deflect. cont. TDA9361" пункт "HDE"

   иначе deflector Вашего телевизора загнется.

------------------------------------------------

Просьба. Может кто ни будь знает, что вводить в "TT--", меня интересует deflector.

PS. Данная информация публикуется в отместку за 9 месяцев ремонта телевизора фирмой Sony и ее хамство. Мой знакомый, который занимается ремонтом, был поражен системным меню.

187.) Телевизор Sony KV-25t1r. При включении делает попытку включиться, затем моргает диод 6 раз. При внимательном осмотре платы обнаружен непропай ic 500 (STV 9379 кадровая развертка). После устранения дефекта все работает. Разрушения пайки являются следствием неудачного способа крепления платы. Плата, содержащая массивные элементы, имеющая формат примерно 2/3, закреплена в линию по обеим меньшим сторонам. Да ведь еще и гетинакс. Пара лет эксплуатации и вибрация от динамиков обеспечивает нас работой.

264.) В телевизоре SONY KV-2553MT сразу два дефекта: а) Сильная нелинейность по кадрам : заменить C558  560 x 25. б) Периодически ухудшается качество изображения (изломы) и звука (хрип) вплоть до полного их исчезновения (на экране только снег): пропаять контура в субмодуле IF201 (радиоканал).

272.) Sony kv-2182m9 - растр сжат с боков на 5-10см и слегка растянут по вертикали. ТДКС свистит предсмертным свистом. Напряжение питания на строчную развертку сразу после включения 115в,но через 1-2 минуты снижается до 80-85в. Дефект : конденсатор С614, через который импульсы обр. хода подаются на блок питания со стр. развертки.

290.) TVs "Sony KV-14T1R". Стоял в дежурном режиме во время грозы. В результате - OSD есть, а картинка едва просачивается (как будто нет яркостного). На выводе FC (21) (управление коммутатором RGB) MC44002P приподнятый 0 и заниженная амплитуда импульсов (<1.5V). Этот сигнал формируется сложно: выводом OSD BLK (35) процессора SAA5291PS/016, транзистором Q307 (связанным с кадровой развёрткой), и, наконец, выводом VBLK (19) того же процессора. VBLK через ЧИП-транзистор Q005 блокирует картинку (через FC) во время отсутствия эфирного сигнала (очень, кстати, неудачное изобретение Sony). Выход VBLK потёк (110 Ом). Q005 приоткрывался и шунтировал сигнал FC, чем и создавался такой эффект. К тому же во время настройки не было остановки и запоминания. Процессор пришлось заменить (на SAA5288ZP/014 из Sony KV-M2181KR - различий не обнаружено). Суперкороткий грозовой пик по сети находит себе всегда немного странные жертвы. Вот и в MC44002P тоже оказалось не всё в порядке: смещена и не регулировалась центровка по вертикали (Vcen or EW), не работали и другие кадровые юстировки (Pin Ampl, Par Tilt, Corr cour). После замены микросхемы - всё в норме. EEPROM не пострадала. Телевизор работает и с чистой микросхемой (хотя вместо BG-DK появилось BG-L).

295.) Sony KV-X2901K шасси BE-3B. Светодиод на передней панели  ТВ моргал 6 раз. По фирменному сервис-мануалу означает фатальную ошибку видеопроцессора (TDA8366). Дефект оказался совсем в другом месте: Транзистор позиционное обозначение Q603 тип 2SC2808 был с утечкой. Схема в альбоме номер 24.

299.) Попалось два аппарата "SONY": KV-14M1K и KV-21T1R с одинаковым дефектом. Растр еле виден и сжат по горизонтали примерно в два раза. Напряжения с блока питания в норме, вторичные с ТДКС в пределах допустимого. Анодное - заметно ниже нормального. Частота импульсов запуска строчной развёртки вдвое! выше номинальной. Выходной транзистор перегревается и пробивается через несколько минут. Виновницей сего оказалась микросхема памяти 24С02 и 24С04. После замены на чистую работоспособность восстановилась. Пришлось только подстроить баланс белого и геометрию экрана. Возможность приёма телетекста включается командой "ТТ18" Вид меню пользователя изменяется командой "ТТ17"

308.) Sony KV-21V5K при включении на 1сек. запускается строчная, потом пропадает строчный запускающий импульс с видеопроцессора, а ещё через 5сек. центральный процессор отключает второй источник питания. Моноблок переходит в аварийный режим, светодиод периодически мигает по 2 раза. Если разогреть катоды то на 1сек. загорается красивый растр без графики и изображения но через 1 сек пропадает. Все обратные сигналы (строчный, кадровый, ОТЛ) приходят и в норме. Включается и при заталкивании кассеты, все двигателя работают лента движется 5 сек, потом авария. Дефект связан с оборванным сопротивлением R624.

332.) В телевизоре SONY KV-M2100k сильно выраженные подушкообразные искажения растра. Причина оказалась в потере емкости конденсатора C806 0.047мкФ\250В. Заметьте! - не электролит. Стоит в строчной развертке впритык к радиатору силового транзистора.

343.) TV SONY KV-21M3K. Дефект: изображение представляет из себя цветной негатив (нет яркостного сигнала). Попытка владельца устранить дефект  заменой ИМС видеопроцессора MC44002P и линии задержки MC44140P успехом не увенчалась. А дефект оказался прост - сбой в прошивке памяти ST24C04. После перепрошивки нормальная работа аппарата восстановилась.

344.) TV SONY KV-2540 нет запуска через, 5-8 сек, переходит в дежурку, нет высокого, нет самодиагностики, сигнал PROT на 9 в, CN001 - 0. Проверить прохождение импульсов запуска от плата А, СN001 к Q803. C829 - 0.47*50в, изменил форму импульсов, заменил С829 все OK.

360.) SONY KV-M2100K (Shassis: SCC-E50J-A). Хриплый звук при приёме с антенны. Не работает канал ПЧЗ 6,5 МГц. Поломка довольно редкая и вызывала затруднения у мастеров. Неисправна небольшая платка субмодуля ПЧЗ устанавливаемая в разъём на основной плате её позиция А1, номер: 1-646-653-14. На ней установлены два полосовых четырёхноговых фильтра на 5,5 и 6,5 МГц, а также две небольшие мксх. Так вот некоторые пытались менять мксх и даже заменяли всю платку советской УПЧЗ-2. А вся причина то, в отказе фильтра на 6,5 МГц. Его можно заменить на более распространённый 3-х ноговый. Вероятно возможен отказ также и 5,5 МГц фильтра. Ранее у меня подобные фильтры (импортного и отечественного производства) отказывали и в советской технике.

362.) SONY KV-29 При включении телевизора блок питания переходит в защиту и пытается запуститься. При отключении питания +135 v. на строчную развертку БП запускается и +135 v. в норме. При проверке строчный транзистор и диоды по вторичным цепям SPLIT (строчного трансформатора) и сам трансформатор в норме. При дальнейшей проверки оказалось, что конденсатор С822 22.0 х 250v замкнут накоротко.

372.) SONY Как спасти MC44002P при убитой коррекции растра? Процессор достаточно дорогой, можно его не менять при легкой потере качества регулировки геометрии; отпаиваем 8 ножку IC301, убираем R359 47KOM [ и далее по схеме шасси BE 4 ] проводник идущий от 8 ноги садим на землю через 11 ком , C828  1.0 X50B увеличиваем до 75 мкф х50в, R815 заменяем на 100 ком, C814 0.033  заменить на 100.0х50в. Подбором в небольших пределах доп. элементов добиваемся желаемого.

396.) Sony KV-21M1 Неисправность: при включении тв. есть звук но нет изображения, хотя есть высокое напряжение и есть накал. Все напряжения во вторичных цепях блока питания и строчника в норме. Никакой индикации шкал на экране нет. Пришлось войти в сервисный режим и вслепую сделать инициализацию м\х памяти, вывести все параметры RGB в высокие уровни. Появилось изображение но цвета неестественные. Белый цвет отсутствовал. Цвет меню и шкал стал в норме. Проверил всю обвязку видеопроцессора но ничего не нашел. Решил заменить м\х памяти 24С02, прописал её и все стало в норме.

P/S При помощи программатора - можно перешивать микросхемы памяти под конкретную модель аппарата. На ремонт будет уходить меньше времени.

400.) Sony KV-21M1K(шасси BE-4A).Неисправность проявлялась следующим образом: картинка сжата по горизонтали, занимает примерно половину ширины экрана, подушкообразные искажения, само изображение слабоконтрастное и искажено, яркость занижена. Меню не вызывается. Выходной транзистор строчной развертки сильно греется. Напряжения блока питания - в норме, напряжения с выходов ТДКС - занижены. Подозрения пали на сам ТДКС, но при более тщательной проверке было установлено, что частота строчных запускающих импульсов, поступающих с ИМС MC44002P на строчную развертку, оказалась завышенной в два раза и составляла 31250 Гц. После замены ИМС памяти  ST24С02 (предварительно прошитой) неисправность исчезла.

402.) Попал в ремонт ТВ SONY KV-M2540, симптом- не запускается строчная развертка. При включении щелкает реле и через пару секунд переходит в стендбай, высокое не появляется, все напряжения БП в норме, отключение PROT не дает эффекта. Осциллоскопом видно отсутствие запускающих импульсов строчной развертки прямо на выходах синхропроцессора ( TDA8366 H SMD) Самодиагностика не проходит, в сервисный режим не включается. В последнее время заметно увеличение отказов "умной" аппаратуры- с управлением по "квадратной" шине. Самодиагностика и компьютерный анализ узлов - это конечно прекрасно, но при условии наличия специальной диагностической аппаратуры, или, хотя бы, работоспособности самих "мозгов" телевизора. В подобных случаях, прежде чем что нибудь менять, я взял за правило, в первую очередь переписать содержимое ФЛЭШ-памяти ( программатор здесь обязателен, и конечно набор прошивок- слава Интернету !!!)  С эталонной прошивкой ТВ нормально включился, через пару минут изображение стало сдвигаться влево ( с искажением" подушка " и запахом гари, потом ТВ ушел в стендбай и после не включался. Неисправным оказался строчный транзистор - С4927- перегревался так, что сгорела слюдяная прокладка, вызывал перегрузку БП, сбой по питанию ФЛЭШки, и потом полный аут.

В выпущенных партиях, начиная с мая текущего года, данная доработка будет применяться.

408.) SONY на базе шасси BG-2S (KV-G21M2 и другие). При включении уходит в защиту. При снятии платы кинескопа с горловины телевизор включается и создается ложное впечатление замыкания трубы. Очень часто обрывается резистор R563 180 КОм, стоит  в цепи транзистора Q561. Неисправность типовая.

419.) SONY KV-2135 M3. (chassis F21G-A). На экране слабо светящаяся вертикальная полоса шириной несколько сантиметров. Обследование выявило пониженное до 6В напряжение питания микросхемы CXA1213BS. Пониженным оказалось и напряжение на входе стабилизатора 7809 -микросхеме IC851( было 8В, по схеме должно быть 15 В). Тщательная проверка при выключенном телевизоре цепи формирования этого напряжения - от вывода 9 ТДКС до входа IC851- не выявила никаких дефектных элементов. При подаче от внешнего стабилизированного источника питания 15В на анод диода выпрямителя (при отключенной обмотке ТДКС) телевизор нормально работал. При этом ТДКС на эквиваленте нагрузки по этому выводу выдавал требуемые 400 мА. Причина оказалась в резисторе R809 6.8 Ом*2Вт (установлен перед входом IC851). Непонятно, какие процессы происходили в нем, но при прохождении постоянного тока от внешнего источника питания его сопротивление было в норме, а при работе от ТДКС, наверное, из-за наличия высокочастотной пульсирующей составляющей, его сопротивление возрастало. После замены этого резистора на MЛТ-2 работоспособность телевизора восстановилась.

426.) SONY KV –2182. Иногда уменьшалась контрастность, насыщенность не изменялась, временами падала яркость. Иногда помогало переключение на другой канал. Происходило это плавно, поэтому не сразу догадался постучать, реагирует! Причина - Плохая пайка в канале УПЧИ.

457.) Sony не навороченных моделей 21 дюйм – нет кадровой развертки- кадровая целая просто на нее не идет питание, оборвало резистор 0.47 ом 0.125 ватт стоит возле ТДКС - хорошая неисправность можно даже не включать паяльник.

464.) SONY KV2155 Дефект - "сечка" на изображении, похоже на дохлый сплит-трансформатор, стрекочет блок питания. Устранение: паять землю радиатора в блоке питания.

494.) Sony KV-M2540K. После вкл. ТВ сетевой кнопкой слышен бросок высокого напряжения и через 2сек ТВ выключается. "Умный" светодиод не мигает и не говорит куда лезть. Напряжение на шине PROT=4,5В (срабатывание защиты). Отключал все датчики PROT по очереди, пока не дошел до датчика кадровой развертки D505. После включения рабочего режима растр слабо засвечивается с малоконтрастными цветными полосами по краям. Затем реле подключает петлю размагничивания, и после этого БП переходит в дежурный режим. Яркая горизонтальная полоса не появляется, но напряжение на шине PROT все время низкое. Замена кадровой микросхемы STV9379 решила все проблемы.

495.) Sony KV-M 2100 Неисправность заключается в следующем: белый экран, обратного хода нет -причина-D504, в строчке по стробирующему. Было 2 аппарата в одном он был в утечке, в другом звонился нормально, нашли путем замены.

498.) SONY шасси BE4 Отключается в стендбай с шестью вспышками светодиода - отлавливается перегрузка по току или напряжению. После переписи эталонной прошивки телевизор включился с ярким белым растром с легкими цветными разводами, индикация каналов и шкалы настройки присутствовали, звук в норме, вторичные напряжения в норме, потом отключился с теми же симптомами, уменьшив SCREEN, добился прекращения срабатывания защиты - слишком большой ток лучей, а затем появилась закономерность- через 2-3 минуты появлялось изображение и в дальнейшем полностью восстанавливалась работа. Охлаждая микросхемы хладоном выяснил, что виноват видеопроцессор MC44002

500.) Sony KV-C2171 шасси BE-3B Отключается в STB с 4 или 6 вспышками светодиода - по ТУ фатальная ошибка NVM поменял на эталонную - все повторяется. Иногда ТВ мог включиться на пару минут, появлялось изображение и звук и все симптомы непропая тюнера - полосы, срывы, потом опять STB с 4 вспышками, пропаял тюнер и все восстановилось, почему только диагностика давала не 13 миганий, а только 4 или 6 ?

505.) SONY KV-M2530K Не запускается, слышны порывы пуска, но запуск не наблюдается. Заменить конденсаторы в БП С605 220х35в, С617 100х35в. После успешного запуска на экране  горизонтальная полоса - пробит резистор R530 в питании кадровой развертки 27в, после замены резистора и микросхемы TDA8170, телевизор раскрылся, в верхней части экрана линии обратного хода - заменил С522 100х35в возле кадровой м/с.

521.) Данная информация переписана и дополнена из конференции по ремонту ТВ. Дефекты узла строчной развертки Почему летит строчный транзистор?

2. SONY KV29C3 летит строчный транзистор  2SC3997 в таких случаях меняют IC403 SDA9361 и кварц X401

3. SONY 21DK2 вылетает строчный транзистор через 1-2 дня там на микрухе 1213, кварц весит, оранжевый такой, пропаять его! а лучше поменять, можно несколько транзисторов спалить ,такая же неисправность присутствует у JVC 21ZE,TE я лично 3 транзистора сжег.

10. SONY KV29C3, шасси AE4 выгорает строчный транзистор в Ищите неконтакт по базовой цепи строчного транзистора, обычно кольцевые трещины в ТМС, или резисторе в базе

540.) SONY 25R1R. Каналы переключаются, но программа не меняется. Показывает ту программу, на которую включили первоначально. Неисправно ПЗУ 24W04. Менять. Провести инициализацию согласно сервисной инструкции, затем провести индивидуальную настройку (геометрия и т.д.).

При наличии программатора данный дефект устраняется путем перешивки микросхемы памяти. Это быстро удобно и дешево.

541.) SONY 25R1R Сигнал не проходит, есть только OSD, через минуту выключается, с/ диод моргает 3 раза. Причина - известный испанский тюнер (как в моделях 2540, 2171).

549.) SОNY KV-M2540 Темный экран, при повышении ускоряющего напряжения появлялся растр, но по горизонтали не доходил до краев экрана. Кроме того, по изображению OSD было видно, что оно обрезано справа и слева. Частота строчной развертки оказалась равной 20 kHz. Испортилось содержимое ПЗУ. Из сервисного меню проведена перепрошивка ПЗУ.

543.) Относительно часто встречающихся дефектов кинескопов SONY. В большинстве случаев происходит замыкание катода на подогреватель в зеленой пушке. В 80% случаев (когда нарушение изоляции не cтало необратимым), помогает отключение цепи накала от общего провода. Для этого необходимо изолировать от общего провода выводы панели кинескопа и накальной обмотки ТДКС любым удобным способом, например, вырезав резцом дорожки вокруг упомянутых ног. Далее нужно соединить проводом достаточного сечения эти выводы. Место, где снята фольга, желательно покрыть лаком для предотвращения возможных утечек. В оставшихся 20% случаев на темных участках изображения присутствует цветовой оттенок дефектной пушки из-за плохой изоляции в межэлектродном промежутке или, при постоянном КЗ , сильное смазывание изображения данного цвета. Попытки произвести выжигание места пробоя путем электрического разряда от заряженного конденсатора (на кинескопах с постоянным КЗ) к успеху не приводят. К слову, подобная методика электроискровой эрозии помогала на 100% с кинескопами 4Ц, 5Ц и ORION.

552.) SONY KV-21FT2K. Исчезает изображение на экране в верхней части 3 цв полосы. Пропаять емкость C0037 в районе процессора.

567.) SONY KV-M2530. Нет изображения, OSD есть ,настройка и все регулировки присутствуют. Замена IC в тракте ПЧ результата не дала. Причина в низком уровне SDA на тюнере из-за неисправности IC PCF8574P. После ее изъятия изображение восстановилось - звука нет. Если IC нет в наличии, восстановить канал звукового тракта по DK можно, поставив резистор по шине PRC между базой и эмиттером Q125 (R=4.7K).

569.) SONY шасси ВЕ-4. Не выходит из STB c 4 вспышками - нет строчной развертки. Легко определяем, что запускающего импульса нет на выходе MC44002, а после его замены начинается самое неприятное: после включения бьет искра из ТДКС в сердечник и сразу же вновь выбивает синхропроцессор. Какая странная жертва - ведь выходной и промежуточный каскад целы! Так что держите палец на сетевом выключателе, при хорошей реакции возможно микросхему спасете!

573.) SONY KV2170K шасси ВЕ-4А снег на экране из-за периодического сброса АРУ и PLL = неисправна память 24С02-6 =  заменил на 24СО4EN или 24LC08B/P

578.) SONY Trinitron  KV-21DK1. Ремонтировал год назад с неисправностью - пропал синий цвет. Дефект оказался на плате кинескопа. Резистор R712 в схеме видеоусилителя синего увеличил свое сопротивление от положенных 390 Ом  до 1,1 кОм, после замены все нормально. Недавно новый вызов на ремонт, дефект - периодическое пропадание настроек каналов, уход изображения и звука. Тюнер на этот раз не при чём, неисправность - кольцевой обрыв в металлическом экранированном блоке радиоканала, расположен справа рядом с тюнером, рекомендую пропаивать всю верхнюю часть.

583.) Sony блок питания у которых собран на STR-54041. Если блок питания выдает больше чем 135v, а в обвязке и сама STR-ка в порядке смело меняйте все стекляшки (диоды) они текут. Как правило эти аппараты имеют еще один дефект - подушку на растре - которую подстроечниками не удается выставить. В этом случае необходимо заменить емкость 0.047мкф в цепи строчного транзистора.

591.) SONY 2187. через некоторое время после включения вертикальная складка на экране и сужение растра по горизонтали, выход из строя строчного транзистора. Память и кварц оказались не виноваты. Причина - некачественная пайка ТМС, видная только в лупу 10х.

597.) Sony KV-VF21M70 Chassis BC-4A. Нет растра, высокое есть, светодиод на передней панели мигает 5 раз. При проверки было установлено, что напряжение на 15 выв. видеопроцессора около 4,5В вместо положенных 6В. Было предположено, что неисправность находится в цепях защиты кинескопа от прожога полосой при неисправной кадровой развертки. При детальной проверки неисправным оказался резистор R502 (обрыв) в цепи базы Q501. В результате чего последний был открыт и блокировал работу RGB.

610.) Sony M2100 -шорохи, треск, полоски-все как у М2540, но здесь достаточно пропаять TDKS.

611.) Sony KV21DK1 -уходит настройка. Пропаять контур АПЧ в р/к, он в самом верху около регулятора АРУ.

620.) SONY KV-2181R. После 5 - 10 минут работы экран гаснет, светодиод на передней панели ТВ начинает мигать по 6 раз. Причина - кольцевые микротрещины вокруг 8 вывода м/схемы IC603 TDA8139 и выводов резистора R030. После пропайки микротрещин нормальная работа ТВ восстановилась.

621.) SONY KV-25R1R. Телевизор не включается. Причина - обрыв резистора R601 3,3ом 10w и пробой ключевого транзистора в м/схеме IC600 STR - S6707. После замены этих элементов на исправные ТВ включился, но сразу же сработала защита и ТВ перешел в дежурный режим. Затем были заменены оптопара (IC601) и усилитель ошибки (IC602). После этого телевизор заработал нормально.

635.) SONY KV-25M1A, KV-25T1A, KV-25T1B, KV-25M1D, KV-25M1K, KV-25T1U, KV-25T1R и др. собранные на шасси BE-3B. При включении работает без нареканий. Но после перевода в дежурный режим телевизор начинает щелкать блоком питанием. Пытаясь постоянно запустится. Светодиод на передней панели мигает в такт попыток запуска. При перепрошивке микросхемы памяти программатором другой прошивкой телевизор запускается и работает нормально, но только до перевода в дежурный режим.

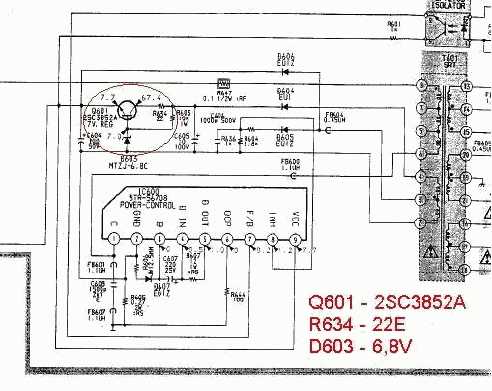

Дефект возникает при неисправности элементов Q601, R634, D603. Транзистор в утечки, стабилитрон пробит, резистор оборван.

646.) Sony KV-1485MT шасси F21E-A. На изображении неисправность проявлялась как цветные полосы, хаотически движущиеся по вертикали. Наблюдались так-же срывы по кадрам. Обследование осциллографом выявило повышенные пульсации по напряжению 9 Вольт. Причиной явилось высыхание электролитического конденсатора С855 100мкФ/16В, стоящего на выходе ИМС IC851 (стабилизатор 7809). При замене желательно вынести этот конденсатор за пределы теплового воздействия радиатора микросхемы IC 851.

649.) SONY KV 2584 MT - не включается. Все предохранители и низкоомные резисторы в БП целы. Не прозванивается переход База-Эм. силового транзистора в IC601 STR-S5941 (выводы 3,2). Ёмкость С620 2,2х400В села до 0,01мкф. После замены этих неисправных деталей всё заработало нормально.

705.) Sony KV-21DK1, шасси SCC-F21S. Неисправность проявлялась как кратковременное пропадание звука, причем никакой закономерности установить не удалось. Пропаивание к успеху не привело. Дефект исчез только после удаления из схемы аппарата "цифровых" транзисторов Q251, Q252 DTC144EK, обеспечивающих режим "MUTE" по звуку. Что интересно, управление с пульта этим режимом сохранилось. К сожалению, ввиду срочности ремонта не удалось установить, виноваты ли сами транзисторы, либо пропадание звука было вызвано командой с процессора.

717.) TV SONY-KV2171 поступил в ремонт после трех мастеров с дефектом нет звука, по НЧ звук есть, и клиент принес новый процессор управления, купил по наставлению предыдущего мастера. В процессе  ремонта оказался пробит стабилитрон Q608-6.8v по цепи выход звука TV в районе SKARTa, далее нет звука на I диапазоне, накручен контур L109-кропотливая настройка контура и все OK .

718.) TV SONY -KV 21 ,,шасси ВЕ4а,, Белый экран правая часть цифр срезана, перезагрузил, тоже самое, чистую 24СО2 - изменений нет, под рукой не было программатора, поставил память с рабочего TV, вышло меню, но нет настроек, шкала идет, а приема нет, подбросил тюнер - изображения нет, заменил 1С101-TDA9806. Пошел прием, подстроил AРУ и навыдачу.

719.) TV SONY КV21... шасси ВЕ4а, нет сети, индикатор ДУ не светится, прошерстил обвязку STR, все в норме, а вот на 9 выводе STR стоит 5V, хотя оно должно пульсировать - нужно менять STRS5706. Вместо нее поставил STRS5707- возврата не было.

720.) TV SONY KV21M3K нет цвета в системе PAL - заменить кварц 17,734,4

721.) SONY 2141. сгоревший тр-р в строчной. после замены сильно греется. После замены С840 0.47*50в на 1*50в (проходная емкость в предкаскаде) температура понизилась до комнатной...

724.) TV SONY KV21....шасси ВЕ4а - неисправности связанные с памятью 24СО2:

1. Есть I диапазон, звук искажен нет II -III  диапазона.

2. Слабый накал кинескопа, мал размер по горизонтали

3. Есть звук, темный экран. - 24СО2-6 менял на 24СО4-1, 24СО4-6, 24СО2в

725.) TV SONY2565 МТ нарушена линейность по вертикали и проходят две горизонтальные полосы - замена эл. емкости 560мкф.25в, корпус грелся, на1000мкф.63в, подстроил геометрию.

726.) TV SONY 2185МТ -запуск, шорох высокого напряжения и отключение. Пришел от мастеров с подозрением на TDKC осциллограф показывает искаженные импульсы зад. генератора стр. развертки, замена С513 -1мкф.50в его греют мощные R803, R806 отогнуть.

739.) Телевизоры фирмы SONY. Таблица: (Модель, Шасси, Год выпуска, Пульт.)

СКАЧАТЬ = 122 Kb

742.) SONY KV-29FX30K Поступил в ремонт со сгоревшим HOT, не включается из дежурного режима. Заменили Q533 сгорел сразу после включения! Поставили новый HOT Q533 и FBT, телевизор завёлся, но нет изображения, OSD есть. В ERROR MENU выдаёт ошибку Е05 IKR. Оказалось по цепи ABL с FBT пробит вход IC001 TDA9394H/N1/5/0423, и соответственно R565 и D505. Отсюда следует, что при замене FBT проверяйте цепи ABL, и IC001.

758.) TV SONY KV-M2530K. Со слов клиента: " Смотрел телевизор, вдруг щелкнуло и ….. ,, подушка,,. Смотрел два дня с ,,подушкой,, , вдруг щелкнуло и …. горизонтальная полоса." При осмотре обнаружено: сгорел R802 (+27В), пробита  IC1501 (TEA2031A) (коррекция растра). После замены, при включении, сразу же вышла из строя TEA2031A. Вокруг всё в норме, единственный ,,криминал,, - потемневшая плата под IC1501. Внешне – простое потемнение, а когда ковырнул – между 3й и 4й ногой IC – уголь. Удалил уголь, R1505 сделал навесным (МЛТ) и всё заработало.

Далее SONY
