Собираем свой собственный Arduino









Шаг 1

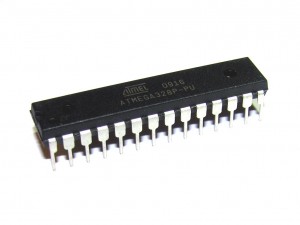

Приобрести ATmega328-ПУ или ПУ-ATmega328P (с загрузчиком внутри).

ATmega328P



Кратко о чипе ATmega328:



Шаг 2

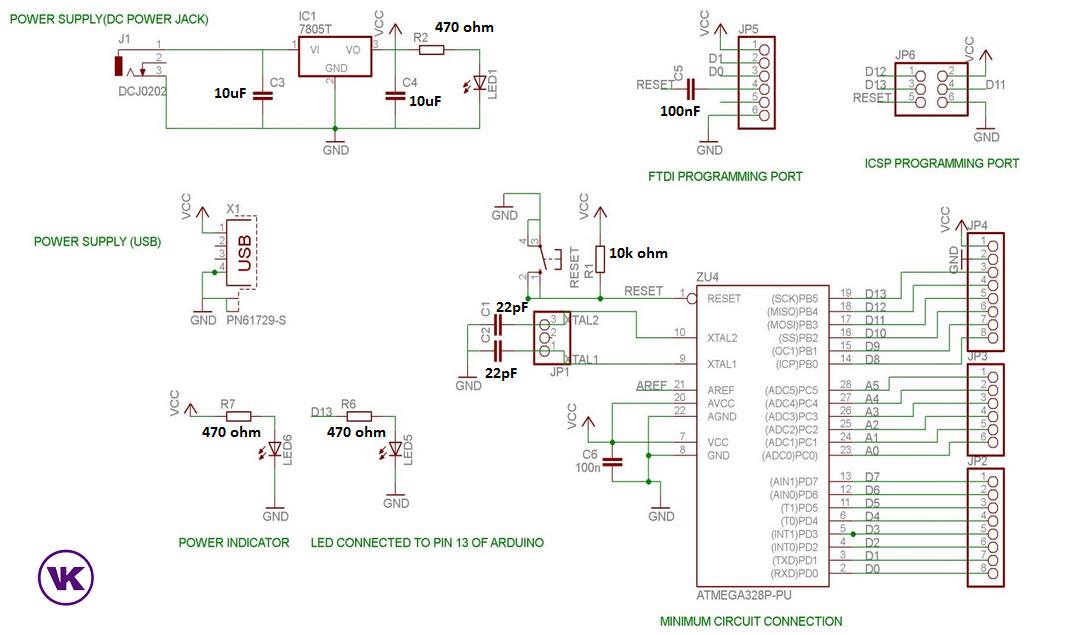

Соберите схему, как показано ниже:











Шаг 3

Используйте FTDI программатор:

Перед подключением FTDI программатора к компьютеру (ноутбуку), вы должны установить файл драйвера. . После установки, просто подключите программатор FTDI к порту программирования.
Наконец просто нажмите на загрузку, чтобы загрузить код в чип!

Если у вас нет 16 МГц кварцев и 18-22 пФ конденсаторов, используемых в приведенных выше примерах, вы можете настроить ATmega328 через внутренний 8 МГц RC генератор.

Далее вы должны будете установить поддержку дополнительной аппаратной конфигурации:



После того как вы сделали это, вы можете записать загрузчик и загрузить программы в ваш ATmega328.
