Система контроля доступа и RFID считыватель RC522

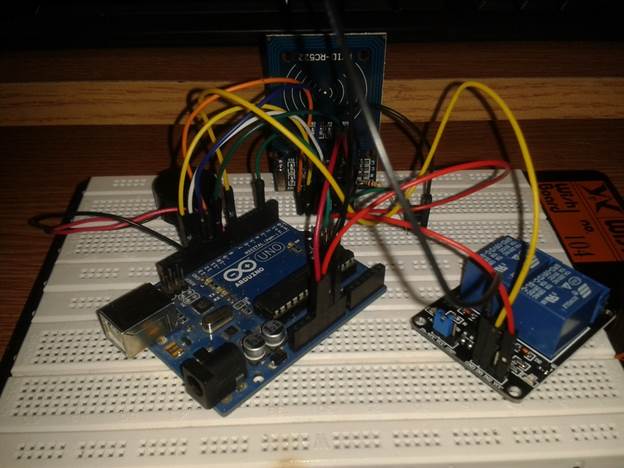

Я только что получил по почте RC522 RFID считыватель и сделал эту простую систему управления доступом на базе Arduino , который открывает дверной замок (если вам нужен громкий сигнал тревоги, то вы можете заменить небольшой зуммер громкой сиреной питания).

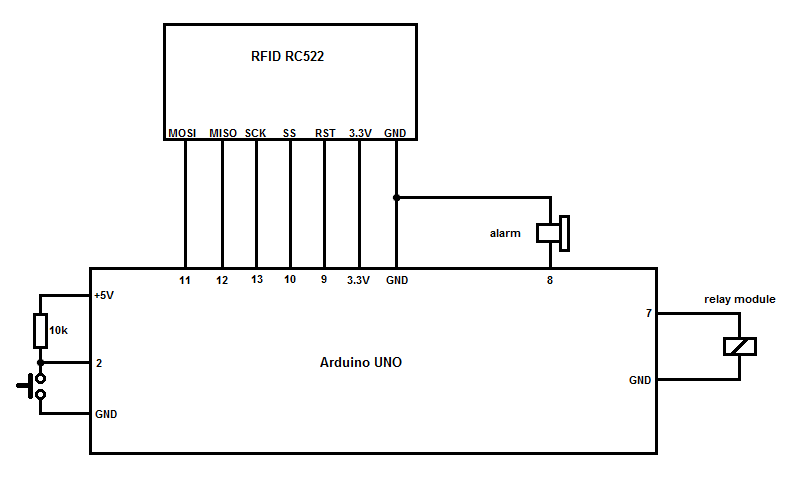

Принципиальная схема Arduino RFID

Теперь давайте посмотрим на код:

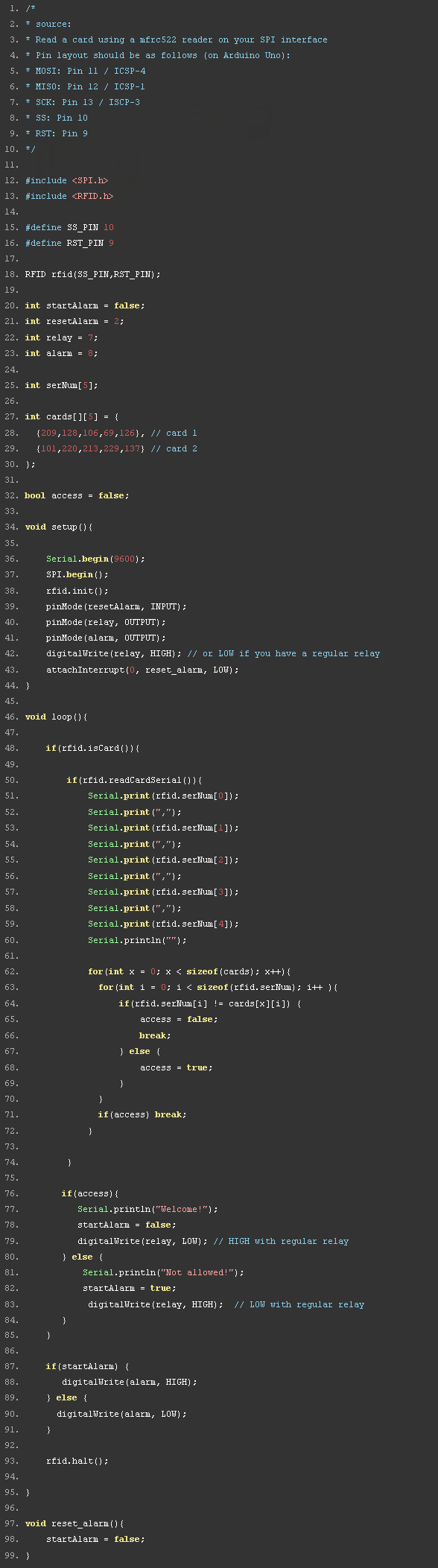

скачать Arduino RFID код

скачать Arduino RFID Library

Во-первых нужно извлечь библиотеку RFID и переместить в папку библиотеки, где вы установили программное обеспечение Arduino. Теперь подсоедините RC522 к плате, как вы показано ниже:

MOSI -> контакт 11
MISO -> контакт 12
СХК -> контакт 13
СС (или СДА) -> вывод 10
RST -> контакт 9
3,3 -> 3,3
Земля -> GND

ResetAlarm контакт, на который вешаем кнопку, которая используется чтобы сбросить сигнал тревоги. Реле подключается к контакту 7 и зуммер к контакту 8.

Если распиновка вашего блока не совпадает с представленным, необходимо просто изменить соединения.

Проект очень простой и может быть хорошей отправной точкой для разработки более сложных приложений, где используется RFID RC522.
