Синусоидальный инвертор с использованием Arduino/h1>










В этой статье объясняется простая схема синусоидального инвертора с использованием Arduino, которая может быть модернизирована для достижения желаемой выходной мощности в соответствии с предпочтениями пользователя. Вам просто нужно запрограммировать плату arduino с кодом SPWM, как описано в предыдущей статье, и подключить его к некоторым внешним устройствам.



Цепь инвертора синусоидальной цепи Arduino



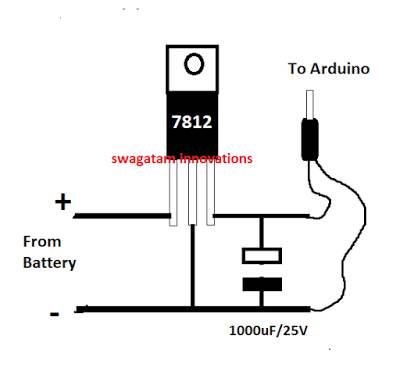

Вывод № 8 и вывод № 9 генерируют SPWM поочередно и переключают соответствующие MOSFET с тем же шаблоном SPWM. В свою очередь, mosfst индуцирует трансформатор с высокочастотным сигналом SPWM с использованием мощности аккумулятора, в результате чего вторичный сигнал trafo генерирует идентичный сигнал, но на уровне переменного тока сети. Предлагаемая схема инвертора Arduino может быть модернизирована до любого предпочтительного более высокого уровня мощности, просто путем модернизации MOSFET и рейтинга trafo соответственно, в качестве альтернативы вы также можете преобразовать это в полный мост или инвертор синусоидальной волны H-моста  На диаграмме можно увидеть плату Arduino, поставляемую из схемы IC128, которая может быть построена путем подключения стандартного контроллера 7812 IC следующим образом. IC обеспечит, что вход в Arduino никогда не будет превышать отметку 12V, хотя это может быть не совсем критичным, если батарея не рассчитана на 18 В.

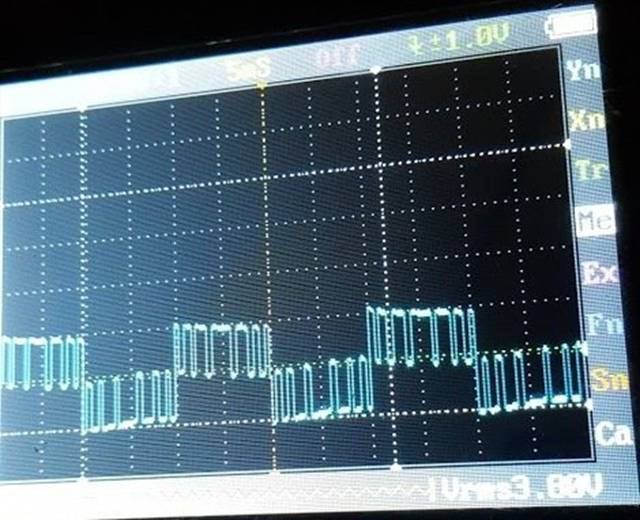

Если у вас есть какие-либо вопросы относительно вышеуказанной схемы инвертора SPWM с помощью запрограммированного Arduino, пожалуйста, не стесняйтесь спрашивать их через свои ценные комментарии. Изображение формы сигнала SPWM, полученное из вышеупомянутого конструктора инвертора Arduino (проверено и представлено г-ном Ainsworth Lynch)




Использование буфера BJT

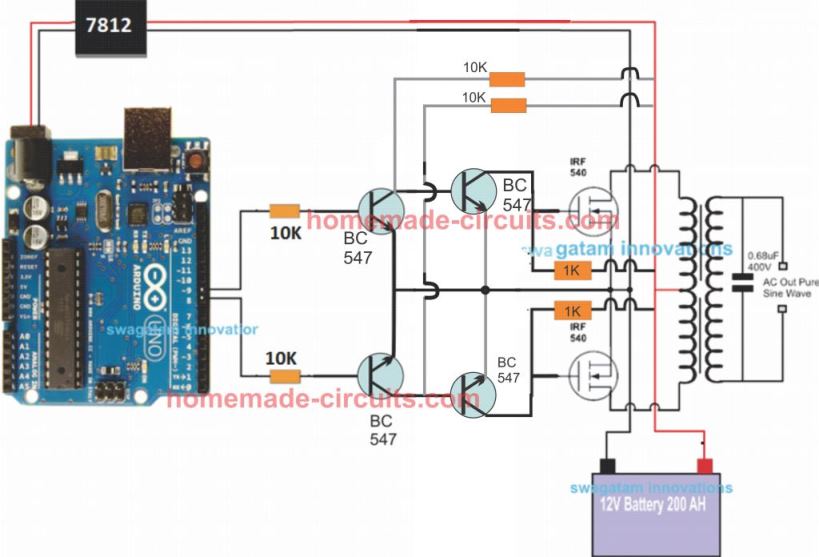

Поскольку плата Arduino будет производить выход 5 В, это может быть не идеальное значение для непосредственного вождения MOSFET, поэтому для повышения уровня ворот до 12 В может потребоваться промежуточная ступень BJT, чтобы МОП-транзисторы могли работать правильно, не вызывая ненужных нагрев устройств. Обновленную диаграмму (рекомендуется) можно посмотреть ниже:



простая инверторная инверсная схема Arduino с использованием SPWM

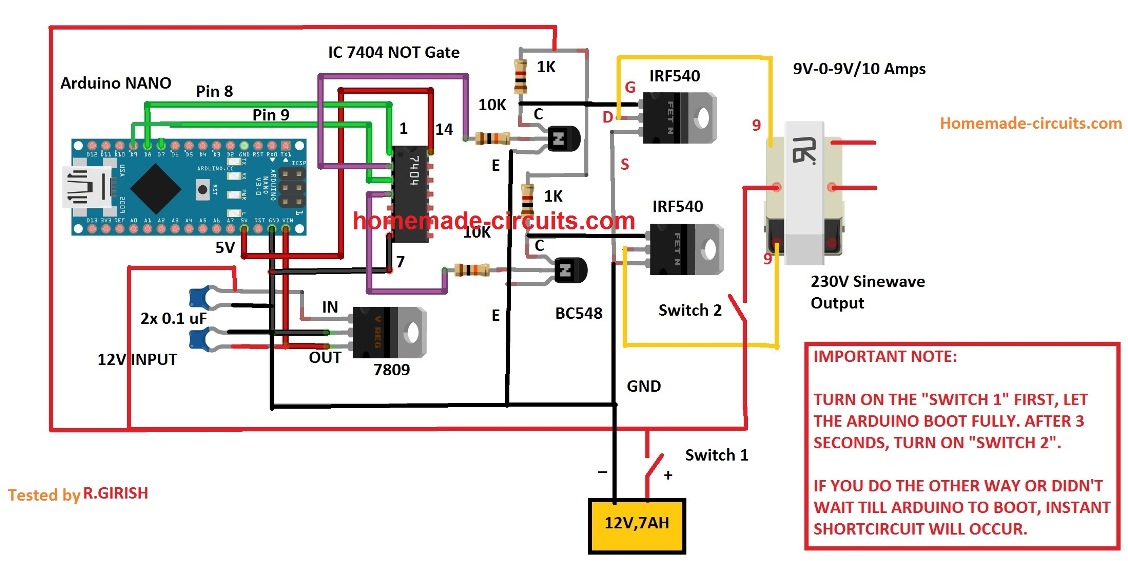

Финальная схема для приведенной выше объясненной схемы инверсии синусоидальной волны Arduino приведена ниже, CMOS IC используется в качестве вспомогательного буфера для этапа BJT



Инвертор SPWM Arduino

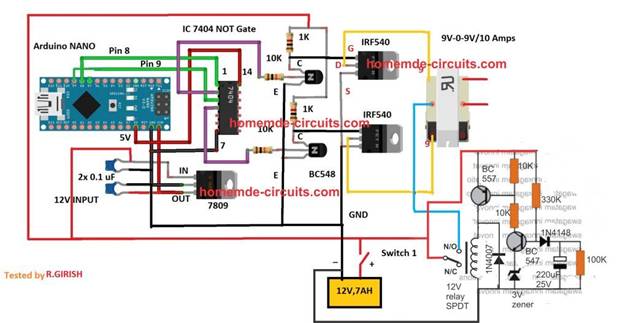

Чтобы избежать случайного включения до загрузки Arduino, в вышеупомянутую конструкцию может быть включена простая схема таймера задержки включения, как показано ниже:



Arduino с задержкой включения
