Резонанс



Тема эта очень интересная по ней очень много всяких устройств и она очень противоречива. Познакомившись с работой Мандельштама и Папалекси о параметрическом резонансе, стал глубже вникать в эту проблему.

Из 27 двигателей попался только один очень старой конструкции, на нем только удалось рассмотреть, что он 7,5 киловатт, обороты путем замера оказались почти 3000об/мин. Сопротивление обмоток 1,3ом  число полюсов статора 36, ротора 34 (индуктивность не меряю принципиально - с расчетом резонанс не сходится). Единственный недостаток этого двигателя в се таки скошенные магнитные полюса ротора. Запускаю двигатель по схеме ротовертера или классической, с фазосдвигающим конденсатором. Рабочую емкость настраиваю в резонанс. Напряжение подбираю рабочим конденсатором до 380вольт. Останавливаю, от мощного звукового генератора по всем правилам снятия АЧХ, снимаю характеристику, и резонанс приходится на частоту выше 120 герц. Вынимаю ротор частота еще герц на двадцать выше. Если при снятии АЧХ произвести подстройку конденсаторами на 50 герц и включить, то он довольно быстро сгорит. Если запитать через латр, постепенно снижая напряжение, то он будет вращаться даже при 30 вольтах. Но на синусе резонансных обмоток, на вершине синуса, есть прогиб осциллограммы, один в один как у феррорезонансных стабилизаторов. Это убедило меня в том, что резонансные обмотки с рабочим конденсатором не работают на основной частоте, а только настраиваются на гармонику кратную ей. Возникает закономерный вопрос - а что собственно интересного, нового в моем повествовании. А всего то искал условие возникновения параметрического резонанса.

Так какое соотношение искал в асинхронных двигателях? Первое, что удалось понять, что рассматривать в работе двигателя нужно всего две обмотки, которые работают в резонансе. Третья применяется для нагрузок потребителей.

Разгонять можно двигатель любым способом. По достижению им номинальных оборотов, одна обмотка путем переключения должна быть электрически отсоединена.



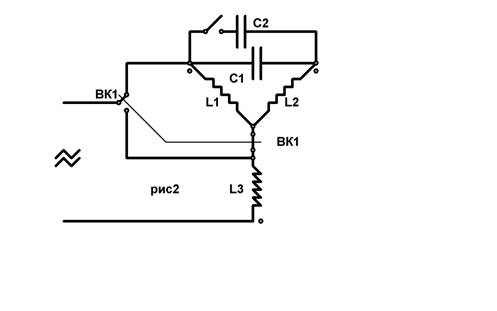

рис1



Применял для разгона классическую схему - соединение звездой, две обмотки в резонансе через фазосдвигающую емкость. После достижения оборотов, нужно на ходу быстро перекинуть выводы одной обмотки местами. Двигатель еще не отсоединен от сети, до перекидки обмоток, резонансное напряжение должно быть подобранно не ниже 380вольт. После перекидки полярности, двигатель не меняя внешне не чего, продолжает также работать, но замер резонанса показывает, что напряжение упало почти до 170 вольт.

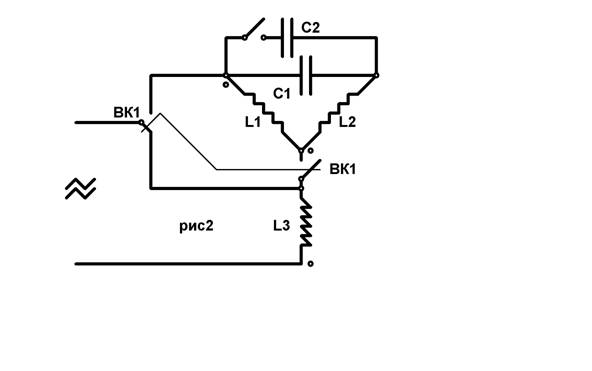

рис2



Подобрав емкость нужно вернуть первоначальное напряжение, то есть 380 вольт, емкость увеличится, примерно в три-четыре раза. Вот тут и начинается весь фокус - если инерционная масса достаточна, конденсаторы имеют хорошую добротность малую утечку. Надо позаботится о наличие маховика, возможно поняв все нюансы, можно от него избавится, но на начальном этапе лучше перестраховаться, чтоб выбег был с массой несколько десятков минут. В своей конструкций использовал пилораму заменив пилу на большого размера отрезные круги 4-5 штук стянув их планшайбой. Даже без эффекта крутится очень долго!…

 Качественная обмотка двигателя, обладающая хорошей добротностью, правильно выбрано соотношение статорных и роторных полюсов. То двигатель переходит в режим параметрической генерации, на синусоидальной обмотке возникает плоскость, точно такая, как у феррорезонансных стабилизаторов. И можно смело отсоединять от сети, если все параметры двигателя удачны он, как бы чуть на слух ускоряется, и продолжает работать, при этом незначительно греется. Можно потихоньку пробовать нагружать. Конденсаторы,  для резонанса,  нужно набирать из небольших - микрофарады по две. Их несколько суток желательно продержать в тепле, после зарядить от источника вольт на 220 и оставить, на другой день вольтметром с высокоомным входом промерять и выбрать  удерживающие максимально большое напряжение. Провода для спайки конденсаторов и подводу к двигателю лучше сделать из самодельного литцендрата. Литцендрат применяю очень давно, когда еще занимался звукотехникой  у него очень низкое волновое сопротивление. При передачи импульсных сигналов, повышении добротности колебательных систем, выполняю не задумываясь для меня это правило. Но можно и простым медным проводом но желательно толстым мм 2,5- 3 Литцендрат можно набрать из провода марки ПЭЛ –0,2  жилок 8-12.  Все же, самое главное, это сам двигатель мне так и не удалось найти такой, какой именно вытекает из теоретических рассуждений, все современные двигатели имеют косые полюса на роторе маленький диаметр, а нужно большого диаметра ротор и прямые магнитные полюса.

Такие двигателя, сданы давно на металлолом.  C соотношение,  двух роторных полюсов, сдвинутых на сто двадцать градусов, относительно статора, должно выполняться строго.

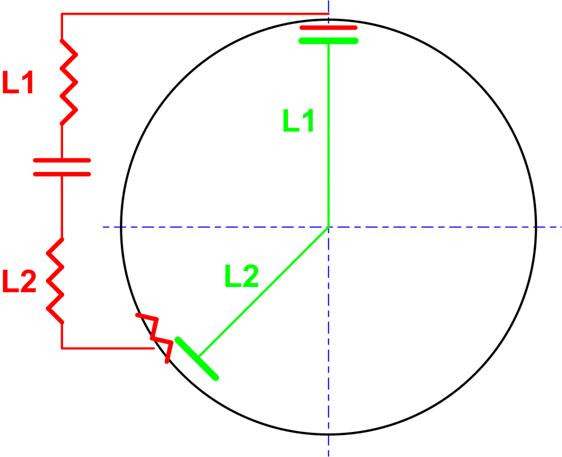

Рис_3



Если верхний полностью совмещен, то левый полюс только собирается входить в статорный полюс.   Это обмотки, работающие в резонансе, правая обмотка для нагрузки и ее положение не имеет значения. Эта схема имеет очень интересные свойства для исследований. Преимущества ее что она почти в полной мере использует резонанс питаясь от сети всего через одну обмотку. Две обмотки с резонансной емкостью также вырабатывают магнитный поток, участвующий в работе. Что позволяет снять повышенную механическую мощность. Мной переделаны все станки на этот режим токарный, фрезерный, сверлильный, наждак, циркулярку, все прекрасно работает от однофазной сети. Собираюсь переделать компрессор. Все оборудование как бы работает на полную мощность и ощущение, что от трехфазной сети. В схеме применяются для пуска электролиты в неполярном включений, а рабочая настроенная в резонанс типа МБГЧ не менее 600в.




Необходимо добавить материалы...
