Raspberry Pi b NodeMCU - чтение цифрового входа через кнопку







Blynk - это платформа с приложениями IOS и Android для управления Arduino, Raspberry Pi и подобных через Интернет. Это цифровая панель, где вы можете создать графический интерфейс для своего проекта, просто перетаскивая виджеты. Дискретный сигнал (цифровой сигнал), подаваемый в Raspberry Pi, известен как цифровой вход. Этот сигнал может быть сгенерирован вручную с помощью кнопочного переключателя. Кнопочный переключатель - это переключатель, который обеспечивает возможность соединения между его клеммами при нажатии. Когда кнопка отпускается, клеммы отсоединяются. Обратите внимание, что одно и то же руководство может быть выполнено и на LUA.



S.No.

Пункт

Количество

1

Raspberry Pi

1

2

Pi Wedge B +

1

3

макетировать

1

4

Перемычка между мужчинами и мужчинами

3

5

Кнопочный переключатель

1

6

Резистор 10k

1

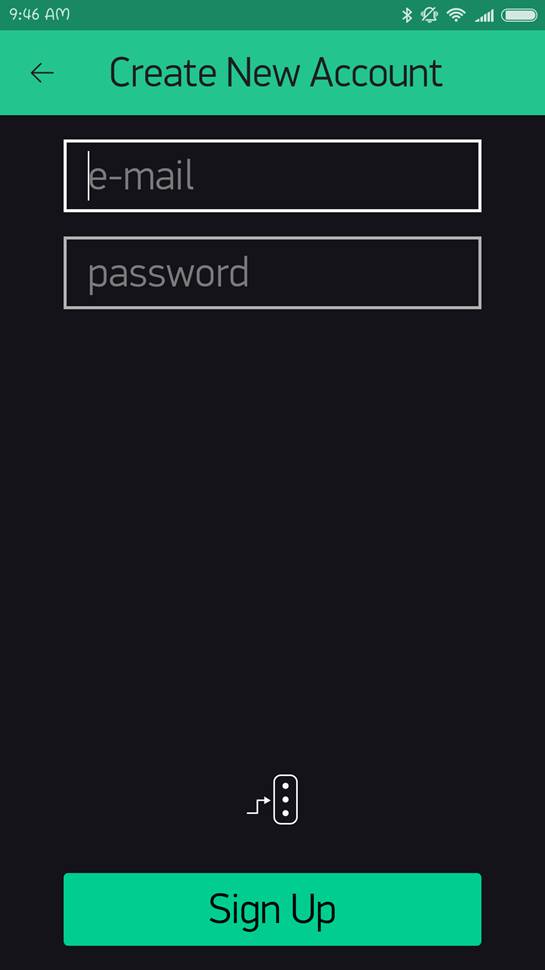

После загрузки приложения создайте учетную запись и войдите в систему. (Если возможно, войдите в систему с вашим реальным идентификатором почты для лучшей связи позже.)

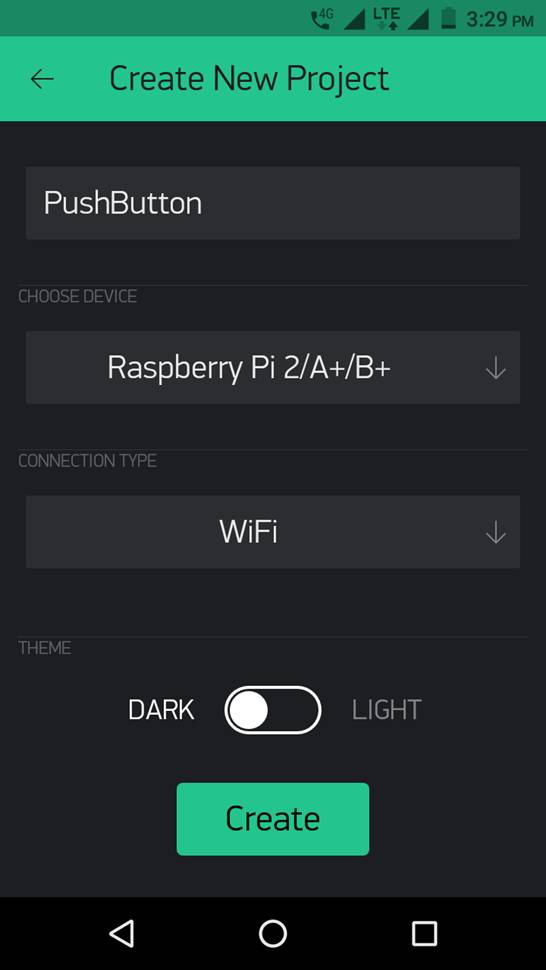

Создайте новый проект и дайте ему название PushButton, а затем выберите устройство «Raspberry Pi 2 / A + / B +».

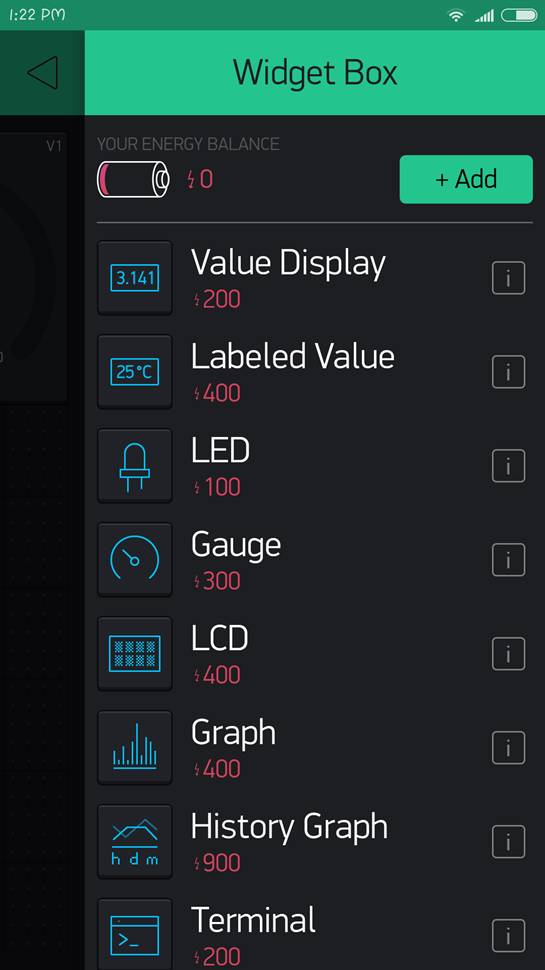

Добавление виджета «Отображение значений» для считывания значения кнопки.

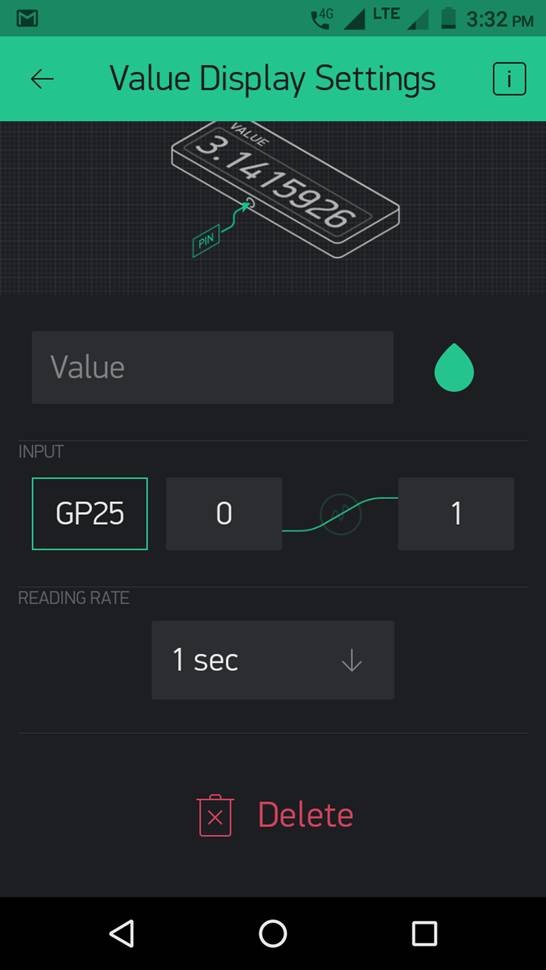

Установите вход Цифровой штырь 25 для GP25 из Raspberry Pi, который подключен к кнопке.





Ток Auth очень важен - вам нужно вставить его в прошивку вашей малины. На данный момент скопируйте его или используйте кнопку «Электронная почта», чтобы отправить его самому себе.



Соединение с Raspberry Pi



Откройте окно команд и напишите:



$ sudo apt-get update

Чтобы убедиться, что ваш Pi обновлен с последними версиями Raspbian:

Если у вас нет GIT, вы можете установить его с помощью:

$ sudo apt-get install git-core

Получение WiringPi с использованием GIT (WiringPi поддерживается в GIT для удобства отслеживания изменений):

$ git clone git: //git.drogon.net/wiringPi



 После этого напишите:

cd wiringPi
  ./bulid
  cd

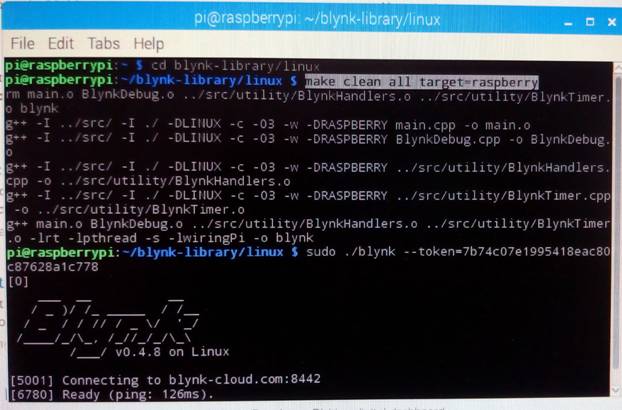

  Git clone https://github.com/blynkkk/blynk-library
  cd blynk-library/linux
  Make clean all target=raspberry
  Sudo ./blynk --token=token num



После этого малиновый pi связан с вашим проектом Blynk. Нажмите кнопку на макете Raspberry Piи вывод будет отображаться в приложении blynk.

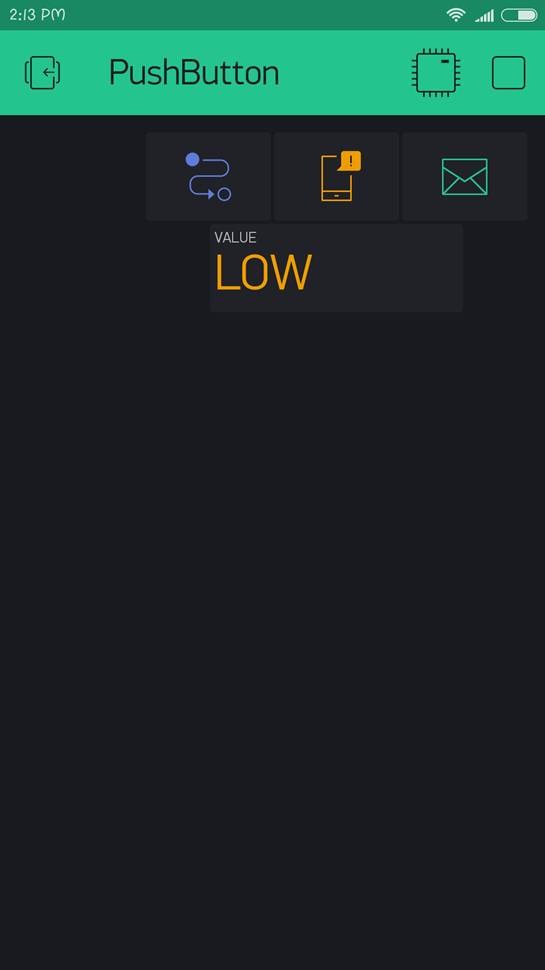

Затем нажмите кнопку «Запустить» в правом верхнем углу приложения Blynk. Затем добавьте в проект дополнительные виджеты. Они должны немедленно работать, не загружая никаких новых прошивок. Когда мы нажимаем кнопку «Пуск» на макете Raspberry Pi, значение «Значение на Blynk» будет ВЫСОКО, и когда мы выйдем, значение будет LOW.
