Мы всегда боимся за мошенников, особенно когда мы оставляем наше имущество в одиночестве, где системы безопасности пригождаются. Громкого сигнала тревоги может быть достаточно, чтобы привлечь внимание каждого к близлежащей области и сдержать вора. Предупреждение SMS предупреждает пользователя предпринять необходимые действия сразу после того, как мошенник ворвался в вашу собственность. Системы безопасности должны быть реализованы на недельных точках вашего дома / офиса, таких как двери и окна, иногда для обеспечения максимальной защиты от воров в разных точках вашего дома или офиса требуется несколько систем безопасности.

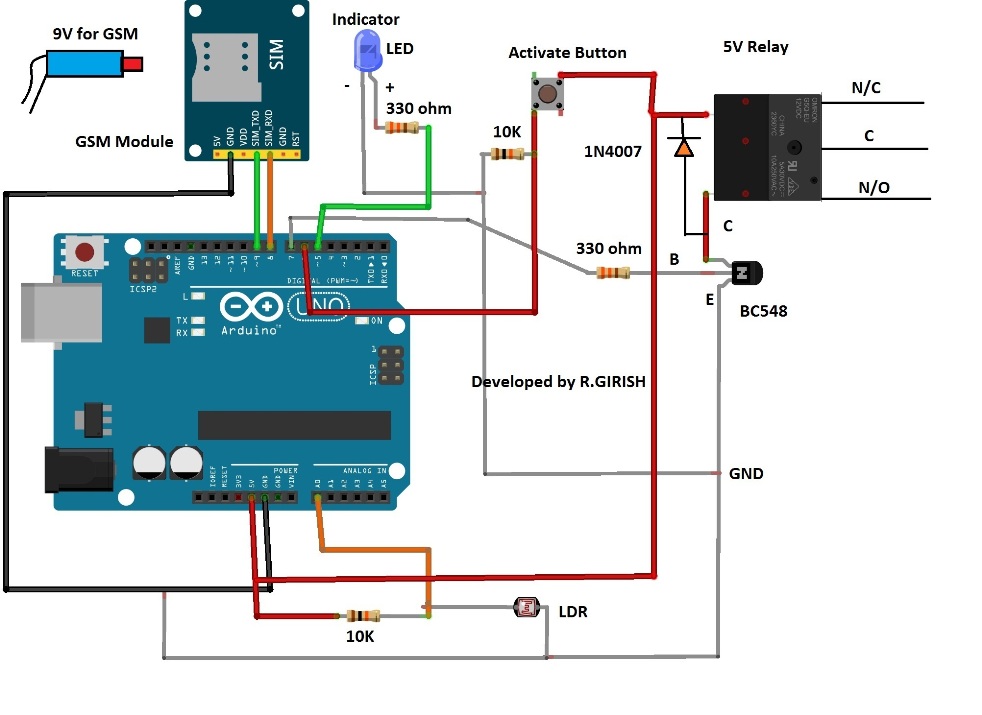

Схема состоит из Arduino, который воспринимает вторжение и принимает решения. GSM-модем получает команду для отправки SMS-сообщения пользователю и нескольким другим пассивным компонентам для обнаружения вторжения. Arduino сканирует лазерный луч для прерывания света 500 раз в секунду. LDR чувствует присутствие лазерного света и подает сигнал Arduino. 10K и LDR образуют делитель напряжения, аналоговый сигнал берется из точки между этими двумя компонентами. Когда интенсивность падающего света уменьшается до определенной степени или полностью прекращается, ардуино распознается как вторжение. Резистор 10K, который подключен к «кнопке активации», действует как понижающий резистор, чтобы предотвратить случайное срабатывание штыря arduino. Транзистор активирует реле в случае вторжения, и диод защищает остальную часть цепи от высоковольтного шипа при включении и выключении реле. Вы можете подключить сирену или огни или все, что вы хотите подключить к реле. Чтобы активировать систему безопасности, мы должны нажать кнопку активации, светодиодный индикатор подтверждает, что кнопка нажата. Система активируется только через 2 минуты; это даст время, чтобы заблокировать ваше имущество и покинуть место. Когда вы вернетесь домой, чтобы отключить систему, нажмите кнопку сброса. Припаяйте кнопку Push-on-on от клеммы кнопки сброса Arduino, так что кнопка сброса для деактивации системы легко доступна извне установки. Как только цепь обнаружит вторжение, реле будет активировано в течение 2 минут, и оно выключится, и оно будет готово к обнаружению следующего вторжения. Модем GSM нуждается в внешнем источнике питания, поскольку arduino не может обеспечить достаточный ток для модуля. Вставьте действительную SIM-карту с рабочим планом SMS. Это все об этой схеме безопасности на основе SMS. теперь давайте посмотрим, как правильно выполнить настройку.

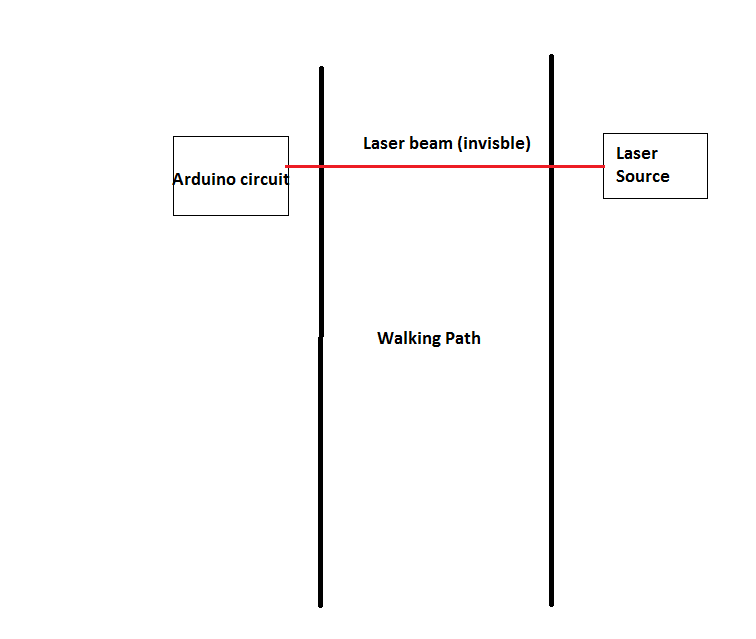

Как реализовать настройку:
Поместите лазерный источник и цепь ардуинов таким образом, чтобы лазерный свет попадал точно на LDR. Вы также можете попробовать зеркала, отражающие лазерный луч, чтобы покрыть большую площадь. Если вы владеете домашними животными и предотвращаете случайную или ложную тревогу, поднимите всю установку до уровня бедра взрослого. Вы, домашние животные, попадаете под лазерные лучи, предотвращая ложное срабатывание. LDR восприимчив к ошибкам / ложному срабатыванию, когда на него падает окружающий свет. Чтобы избежать подобных ошибок, мы должны заключить LDR с непрозрачным полым цилиндром с одним торцом и другим торцом, закрытым из пластмассы или любого другого материала.

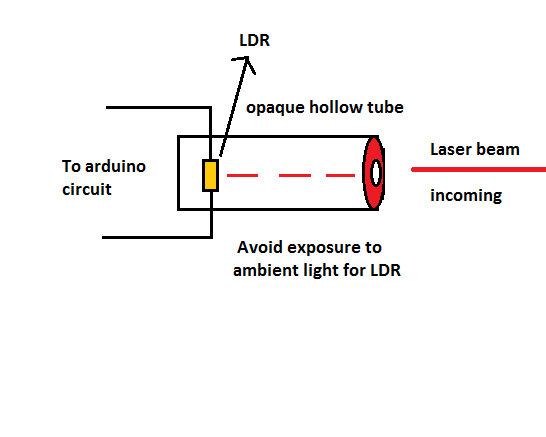

Настройка LDR
Удостоверьтесь, что передняя часть трубки также покрыта и только крошечное отверстие диаметром несколько миллиметров для ввода лазерного луча. Когда лазерный луч падает на LDR, значение, считанное ардуином, невелико, но когда обнаружено прерывание света, значение будет достигнуть пика в тот же момент времени, который вы можете наблюдать за ним с последовательного монитора. Как только интенсивность света опускается ниже предварительно определенного порога, arduino запускает реле и отправляет SMS-оповещение пользователю.
Код программы:
//--------------Program developed by R.Girish---------------//
#include <SoftwareSerial.h>
SoftwareSerial gsm(9,8);
int LDR = A0;
int OP = 7;
int start = 6;
int LED = 5;
int th = 300;
int x;
unsigned long A = 1000L;
unsigned long B = A * 60;
unsigned long C = B * 2;
void setup()
{
Serial.begin(9600);
gsm.begin(9600);
pinMode(LDR,INPUT);
pinMode(OP,OUTPUT);
pinMode(start,INPUT);
pinMode(LED,OUTPUT);
}
void loop()
{
if(digitalRead(start)==1)
{
digitalWrite(LED,HIGH);
delay(C);
A:
x = analogRead(A0);
Serial.println(x);
if(x<=th)
{
delay(2);
goto A;
}
if(x>=th)
{
digitalWrite(OP,HIGH);
Serial.println("Sending SMS......\n");
gsm.println("AT+CMGF=1");
delay(1000);
gsm.println("AT+CMGS=\"+91XXXXXXXXXX\"\r"); // Replace x with mobile number
delay(1000);
gsm.println("Security Warning: Intruder detected."); // The SMS text you want to send
delay(100);
gsm.println((char)26); // ASCII code of CTRL+Z
delay(1000);
Serial.println("Message is sent\n");
delay(C);
digitalWrite(OP,LOW);
goto A;
}
}
}
//--------------Program developed by R.Girish---------------//
