Предохранитель





Предохранитель представляет собой электронное устройство, которое используется для защиты цепей от перегрузки, перегрузки и обеспечения защиты цепи. Есть много типов предохранителей, доступных на рынке, но функция всех этих предохранителей одинакова.

Предохранитель состоит из металлического провода с низким сопротивлением, заключенного в негорючий материал. Всякий раз, когда происходит короткое замыкание, перегрузка по току или несоответствие нагрузки, то тонкий провод внутри плавкого предохранителя плавится из-за тепла, создаваемого сильным током, протекающим через него. Поэтому он отключает питание от подключенной системы. При нормальном функционировании цепи плавкий предохранитель является всего лишь компонентом с очень низким сопротивлением и не влияет на нормальную работу системы, подключенной к источнику питания.

Типы предохранителей:

Существуют различные типы предохранителей, доступных на рынке, и они могут быть категориями на основе различных аспектов. Полезно знать: Предохранители используются в цепях переменного тока, а также в цепях постоянного тока.

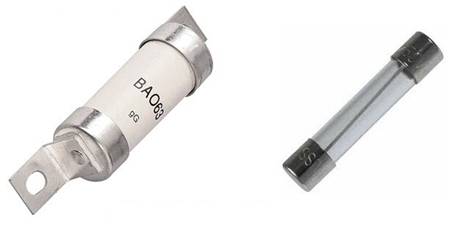

Различные типы предохранителей

Предохранители можно разделить на две основные категории в соответствии с типом входного напряжения питания.

Предохранители переменного тока

Предохранители постоянного тока

Предохранители переменного и постоянного тока

Существует небольшая разница между предохранителями переменного и постоянного тока, используемыми в системах переменного и постоянного тока.В системе постоянного тока, когда металлическая проволока расплавляется из-за тепла, создаваемого избыточным током, образуется дуга, и очень сложно вымогать эту дугу из-за постоянного значения постоянной. Таким образом, чтобы свести к минимуму искровой разряд, плавкий предохранитель постоянного тока немного больше, чем плавкий предохранитель переменного тока, который увеличивает расстояние между электродами, чтобы уменьшить дугу в плавком предохранителе. С другой стороны, то есть в системе переменного тока напряжение с частотой 60 Гц или 50 Гц изменяет ее амплитуду от нуля до 60 раз каждую секунду, так что дуга может легко вымирать по сравнению с постоянным током. Поэтому плавкие предохранители переменного тока имеют небольшие размеры по сравнению с предохранителями постоянного тока. Плавкие предохранители также могут быть классифицированы на основе одного времени или нескольких операций. Одноразовые предохранители содержат металлический провод, который сгорает, когда происходит перегрузка по току, перегрузка или несоответствие нагрузки, пользователь должен вручную заменить эти плавкие предохранители, переключить предохранители дешево и широко используется почти во всех электронных и электрических системах ,
Такими типами предохранителей могут быть категории на следующей основе.

Номинальная пропускная способность предохранителя

Разрывная мощность

I 2 t значение предохранителя

Характеристика ответа

Номинальное напряжение предохранителя

Размер корпуса

Ниже приведено краткое описание вышеперечисленных категорий.

Номинальный ток предохранителя:

Пропускная способность по току - это величина тока, которую плавкий предохранитель может легко проводить без прерывания цепи.

Разрывная мощность:

Значение максимального тока, которое может быть безопасно прервано плавким предохранителем, называется разрывной мощностью и должно превышать предполагаемый ток короткого замыкания.

I 2 t значение предохранителя

Термины I 2 t относящиеся к плавким предохранителям, обычно используемым в условиях короткого замыкания. Это количество энергии, которое несет элемент плавкого предохранителя, когда электрическая неисправность очищается плавким предохранителем.

Характеристика реакции:

Скорость, с которой взрывается предохранитель, зависит от величины тока, протекающего через его провод. Чем выше ток, протекающий через провод, тем быстрее будет время отклика.Характеристика ответа показывает время ответа для текущего события. Предохранители, которые быстро реагируют на перегрузку, называются сверхбыстрыми предохранителями или быстрыми предохранителями. Они используются во многих полупроводниковых устройствах, потому что полупроводниковые приборы, поврежденные чрезмерным током, очень быстро.Существует еще один плавкий предохранитель, который называется «плавкий предохранитель медленного горения», предохранители-переключатели не реагируют быстро на перегрузку по току, но дуют после нескольких секунд перегрузки по току. Такие плавкие предохранители нашли свое применение в системах электронного управления двигателем, поскольку при запуске двигатель потребляет намного больше тока, чем работает.

Номинальное напряжение плавкого предохранителя:

Каждый предохранитель имеет максимально допустимое номинальное напряжение, например, если предохранитель рассчитан на 32 вольта, его нельзя использовать с напряжением 220 вольт, требуется различное количество изоляции в разных предохранителях, работающих на разных уровнях напряжения.

Размер упаковки:

Как мы уже упоминали выше, предохранители переменного и постоянного тока имеют несколько иной тип упаковки, так же как для разных приложений требуются разные пакеты, которые должны использоваться точно в цепи.

Другими факторами и параметрами являются маркировка, снижение температуры, падение напряжения и скорость и т. Д.

Другие типы предохранителей

Патронные предохранители

Патронные предохранители используются для защиты электрических приборов, таких как двигатели, кондиционеры, холодильники, насосы и т. Д., Где требуются высокие номинальные напряжения и токи. Они доступны до 600A и 600V AC и широко используются в промышленности, коммерческих и домашних распределительных панелях. Существует два типа предохранителей. 1. Предохранитель общего назначения без временной задержки и 2. Сверхсрочные предохранители с выдержкой времени. Оба они доступны от 250 до 600 В переменного тока, а его номинал можно найти на торцевой крышке или ножке.

Предохранители типа Blade:

Этот тип плавких предохранителей (также известных как лопаточные или плавкие предохранители) поставляется в пластмассовом корпусе и двух металлических крышках для установки в гнездо. В основном, они используются в автомобилях для проводки и защиты от короткого замыкания. Для получения дополнительной информации о плавких предохранителях HRC, проверьте этот пост. Типы предохранителей HRC.

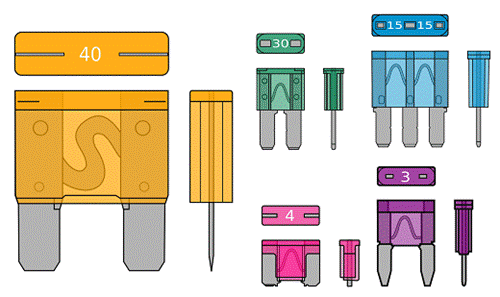

Предохранители типа Blade

Предохранители типа Blade: используются в автомобилях

Другие типы предохранителей, таких как плавкие предохранители SMD, осевые предохранители, плавкие предохранители, предохранители HRC (с высокой разрывной мощностью) и высоковольтные предохранители

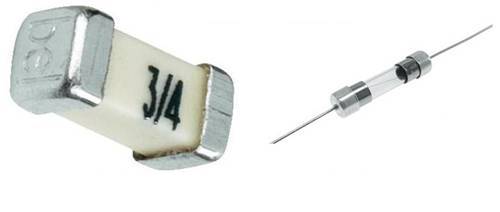

Предохранитель SMD и осевой предохранитель



Сбрасываемые предохранители:

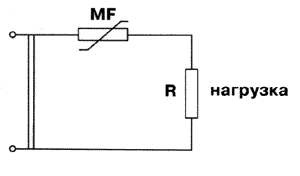

Сбрасываемый предохранитель - это устройство, которое можно использовать несколько раз, не заменяя его. Они открывают цепь, когда происходит сверхтоковое событие, и по прошествии некоторого времени они снова соединяют цепь. Схема включения СП такая же, как для обычных плавких предохранителей

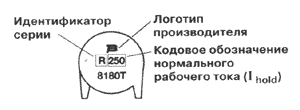

Устройство с полимерным положительным температурным коэффициентом (PPTC, обычно известный как сменный предохранитель, поли- переключатель или полив предохранитель) представляет собой пассивный электронный компонент, используемый для защиты от коротких замыканий в электронных цепях.
Применение таких предохранителей преодолевается там, где вручную заменить предохранители трудно или почти невозможно, например, предохранители в ядерной системе или в аэрокосмической системе.



Термопредохранитель работает в основном как термочувствительный плавкий предохранитель в некоторых устройствах. Это обычно находится в устройстве как фены. Он содержит легкоплавкий термочувствительный сплав, который удерживает пружинный контактный механизм, который обычно закрыт. Он делает это, когда окружающая температура становится слишком высокой ; сплав плавится и позволяет пружинному контактному механизму открыть контур. Так же его называют термореле.









Необходимо добавить материалы...
