Попытка объяснения принципа работы Testatika

Для всех тех кто не знают, что такое Testatika сначала сделаем короткое вступление. Testatika или Thesta-Distatica - это машина вырабатывающая Свободную энергию, которая разрабатывалась религиозной группой Methernitha из Linden’а в  Швейцарии. Эти устройства очень похожи на  Wimshurstmaschine  и выдают в зависимости от габаритов от 200W до 7,5 кВт Свободной энергии напряжением от 130 до 320V. Способ функционирования не мог быть объяснен до сегодняшнего дня и если мне известно успешное воспроизведение  также еще никому не удавалось. Очень интересная попытка объяснения принципа работы Testatika описана господином Hans Holzherr и ее можно  найти по следующей ссылке  http://www.fortunecity.com/greenfield/bp/16/report99.htm  в английской версии.По этим все же очень скудным сообщениям я попытался построить этот эксперимент.

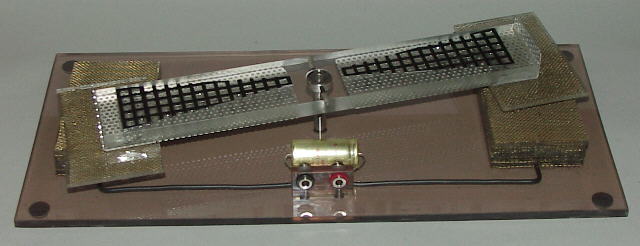

Это очень простое сооружение состоит из вращающегося бруса диэлектрика и из 2-х стационарных блоков из плексигласа. Брус покрыт перфорированными листами  различной величины и также между листами плексигласа находятся проволочные сетки.  Сетчатые структуры, кажется, играют в Testatika существенную роль. Даже Поль Бауманн, изобретатель Testatika говорил, что этот опыт по проверке принципа функционирует только с решетками. Поэтому этот опыт кажется мне также важен.

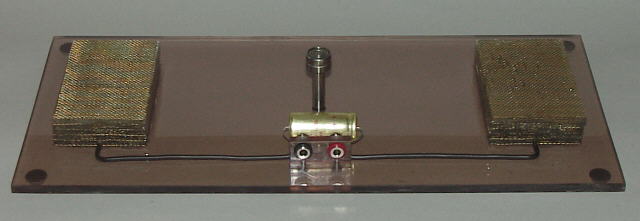

Фиксированная часть состоит из 2-х блоков, которые состоят из латунных сеток и листов плексигласа уложеных слоями. В целом использовано 5 листов плексигласа на блок, причем соответственно верхний и нижний диск обтянуты координатной сеткой. С низу координатной сетки идет от каждого блока по одному  проводу к одному из 2-х выходных зажимов.  Оба подшипника зафиксированы в брусе.



    Основание

350x160mm, 5mm

5  Плексигласовых пластин

    на блок

60x90 mm, 3mm

6 Латунных сеток на блок

60x90mm, Диаметр проволоки 0,3mm

    Конденсатор в выходном

    зажиме

220µF / 100V

2 Подшипника

ID: 6mm AD: 19mm

   Вал

8mm Диаметр, 40mm длина, достигает10mm, 6mm выемка



Выбор величины конденсатора



В сообщении говорится, что имелся громкий щелчок после короткого замыкания заряженных конденсаторов. Из этого  можно сделать вывод  например, о использованной мощности. Я узнал, что щелчок при 60V возможен только с емкости около 200µF. Т.е. необходимы Elkos высокой емкости, которые хранят, конечно, также уже совершенно солидное количество энергии.  220µF при 60V при подключении к нему  лампочки на 60V / 5W приводит к вспышке. Если взять еще более крупный Elkos, например, 2200 µF, то лампа светит уже несколько секунд.  Это говорит  очень отчетливо, что в этой попытке объяснения принципа работы . Testatika нет  никакого электростатического напряжение, но имеются большие количества  полезной мощности при низком уровне напряжения. Поэтому предположение автора Hans Holzherr, что этот эксперимент является только совершенно нормальным электростатическим эффектом, может быть ошибочно. Это в большей мере поведение электромагнитного генератора, чем электростатической машины!

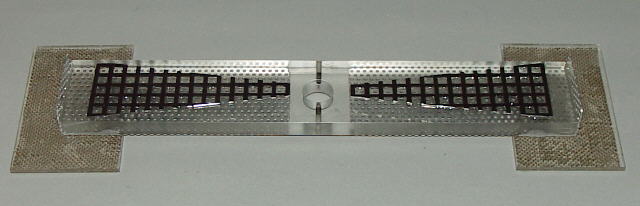

Подвижный брус обтянут по нижней стороне 2-мя штуками алюминиевого перфорированного листа, который согнут в обоих концах вокруг канта бруса. На верхней стороне два сегмента из перфорированного листа стали находятся напротив этой жести. В обоих концах бруса заклеено на нижнюю сторону (на решетку AL) по одной пластине  плексигласа, которая обтянута по  ее нижней стороне проволочной латунной сеткой. В середине просверлено отверстие  для установки подшипников, которые фиксируются 2-ми шурупами.



   Брус

270x45mm, 10mm , 16mm Отверстие в центре

2 Плексиглазовые пластины

60x90 mm, 3mm

2 Латунные сетки

60x90mm, Диаметр проволоки 0,3mm

2  Аалюминиевые решетки



140x45mm, 0,8mm ,  20mm несогнуто
размер отверстия 2
mm, расстояние между отверстиями 4mm

2 Сегмент железной решетки

105mm длина, ширина плавно сужается от 40mm до10mm
квадратное отверстие 5mm расстояние между ними 7mm



По информации брус для производства электроэнергии должен повернутся около 10 раз туда-сюда ( без полного оборота). Затем конденсатор заряженный  напряжением около 60V должен разрядить себя. Этот эффект не мог быть произведен в этой модели. Зарядка во время передвижения бруса не могла измеряться. Внимание: Конденсаторы Elkos бывают всегда заряжены незначительным напряжением (в большинстве случаев около 0,3V) из-за электрохимической реакции электролита.  Также зарядка конденсатора до 30V и последующее движение бруса не давало в итоге никакого изменения напряжения. Конденсатор удалялся и пытались получить без измерительного прибора электростатическое напряжение. Это также было не возможно, наверное это можно списать на плохие электростатические качества использованного клея. При зарядке с выхода  Wimshurstmaschine  заряд сохраняется только несколько секунд. При этом не наблюдается никакая механическую нагрузка бруса. Большое количество решеток делят напряжение, очевидно, как при серийной схеме построения конденсаторов вниз. Но как раз этот эффект мог бы быть ключом к способу функционирования.

Были ли, другие установки?

Спустя время после того, как я построил эту установку, я получал любительское видео, где два немца посещают  цех Mitschrift. Их интерес сконцентрирован преимущественно на обеих больших машинах.

 großen Maschinen

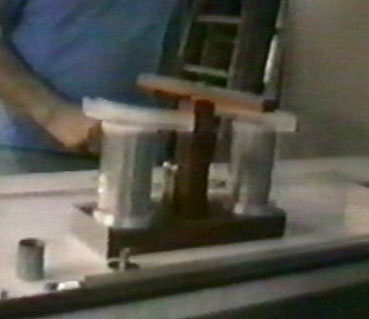

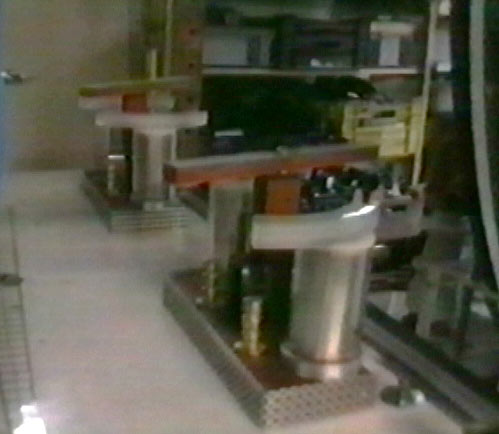

О принципе становится немного ясно из стоящей в цехе опытной установки. Обе картины вырезаны из видео и к сожалению уменьшены в размере.

Установка состоит по существу из 2-х  решетчатых конденсаторов, только это уже видно как они  являются важны для функционирования. Посетители обозначают их всегда как Лейденскую Банку. Однако, я думаю, там намного больше находится всего чем просто конденсатор. К обоим решетчатым конденсаторам применяется способ вращения направляющей рукой, к которой могла бы быть также прикреплена решетчатая жесть. На лицевой стороне установлен около  выходных зажимов еще и подковообразный магнит, который очень плохо виден. Интересным еще является то, что снаружи цоколь подставки обтянут также решеткой. На обратной стороне не находится  больше никаких конструктивных элементов. Говорят еще об датчике числа оборотов, который должен поддерживать количество оборотов бруса постоянным, вероятно, в сочетании с подковообразным магнитом. Сверх этого см. видео. Mitschrift zu dem Video.

Вероятно, это та попытка, которая была подразумеваема в вышеупомянутом описании. Однако все совершенно другое, конечно без того, чтобы знать, что находится в решетчатых конденсаторах внутри, дела не пойдут. Я вообще нахожу, что нужно было пытаться сначала таким образом изготовить простое устройство, чтобы перейти только тогда со знанием о способе функционирования к более сложной машине. Это связано с большим значением  для готовой машины и скрывающимся принципом функционирования  в большинстве случаев. Я это сравнивал однажды с асинхронным мотором, для которого очень трудно понять мощное действие тока, в то время из нашего опыта Versuch zur EMK это сразу становится  видно и понятно.

В заключение еще мои мысли к функционированию Testatika

Я думаю Testatika должна функционировать как самостоятельно поддерживаемый тепловой насос Wärmepumpe. Электроны в наличии всюду где есть  тепло, однако, не могут использоваться непосредственно. Надо  построить устройство, которое позволяет их собирать. В этом случае имеем высокое положительное  постоянное электрическое напряжение. Различные качества поля указаны Influenzmaschine. Затем необходимо такие собранные электроны перенести на более высокий уровень, в случае теплового насоса это более высокая температура,  чтобы они снова смогли выполнять работу против окружающей среды. В случае с Testatika это - трансформация напряжения в ток. Только высокий ток при незначительном напряжении имеет качество не рассеиваться сразу снова в окружающую среду и таким образом можно позволять воздействовать ему на сопротивлении нагрузки. Это сравнивается с холодным абсорбером в случае  теплового насоса . Он собирает, правда, дополнительное тепло, однако, он не может использовать против теплой среды и снова потерял бы его, если оставить его неиспользованным. Только компрессор поднимает температуру и затем дополнительное тепло может выполнять работу двигая тепловой насос. Из этого можно было сделать вывод, что имеются два различных способа электричества, которое подчиняется похожему как хладагент в насосе тепла переходу фазы. Гальванический ток, который течет в проводнике, сравнивается с устойчивым потоком жидкости под давлением в трубе. Высокое электростатическое напряжение можно сравнить с газообразным состоянием жидкости при уменьшенном давлении  в свободном пространстве. Часто описывается еще одна попытка описания принципа, которая не учитывает моего мнения  с производством энергии, с трением стеклянных дисков. При этой попытке подковообразный магнит в сочетании с конденсатором используется и наматывает на катушку в другом конце. Вследствие этого должно производиться высокое напряжение. Я предполагаю, что вместе с тем энергия станет снова электростатической при трении стеклянных дисков и обратно потребленной. Это необходимо, так как Свободная энергия образуется  только снижением высокого напряжения. В высоком напряжении не находится больше никакой Свободной энергии, и этим машины не могут питаться. Опять нужно преобразовать из низкого в высокое напряжение кот. содержит Свободную, чтобы движение стеклянных дисков было возможно. Наверное тоже было бы возможно, если бы движение стеклянных дисков совершалось бы обычным  мотором с регулятором числа оборотов. В самом деле имеются также фото машин, в которых маленький электродвигатель размещен в корпусе, чтобы вращать стеклянные диски. Очевидно Пауль Бауманн хотел ввести,  новый принцип и отказался поэтому от применения обычной электроники полностью. Однако, это не должно говорить о том, что не нужно создавать системы также с обычной электроникой для управления движением стеклянных дисков.  Если произведенная энергия совместима с нашей и это не отрицательное электричество (которое охлаждает при коротком замыкании и где после этого проволоки замерзали) поэтому я не вижу там никаких проблем. Следующей удивительной вещью является то, что в машине нет никаких щеток, которые касаются сегментов, как мы знаем это от машины для переноса к нам. Невозможно с обычной машиной достичь отделения зарядов без отводящего действия Neutralisatoren. Поэтому в заключении нуждаются, в применение  Elektroskop.  Однако, из этого мы можем сделать вывод, что без отвода очень хорошее влияние имеет место как раз в положительном и отрицательном направлении, так что  в сумме именно никакой полезный статический заряд не остается. В динамичном случае,  пожалуй имеется, перенесение заряда, которое выражается только как изменение напряжения. Следовательно, стеклянные диски Testatika являются генератором изменяющегося напряжения. Можно сказать и так: стеклянные диски - это асинхронный мотор / генератор Asynchronmotor/Generator, так как механическая частота гораздо ниже, чем  электрическая. Также в сообщении упоминалось 1кОм сопротивление между всеми сегментами на стеклянном диске что указывает на электростатический бегунок короткого замыкания.

Электростатический асинхронный мотор (зеленая кнопка Вкл/Выкл;  Черная: правое/левое вращение / MSN ) То, что такой мотор возможен аналогично  магнитному асинхронному электродвигателю, я доказал  постройкой этого электростатического асинхронного электродвигателя elektrostatischen Asynchronmotors . Изменения напряжения не переносится здесь на стекло непосредственно, а как в Testatika "электродами-щупальцами" наводит Электрические заряды на указанные площади без соприкосновения, итак после понятий технологии переменного тока имеем чисто емкостную связь, что было бы невозможно с постоянным напряжением. Мощность у такого мотора поднимается с ростом частоты и напрашивается  мысль назвать его  мотором высокой частоты Hochfrequenzmotor . В общем произведенные в механических системах частоты очень незначительны. Возможное решение - это пролучение биений из 2-х незначительно различающихся, но очень высоких частот, как делается в случае вращающегося магнитного контактного кольца Schleifringläufer. Частота биений затем могла бы вступать  с медленным механическим вращением диска во взаимодействии. Также еще другой эффект мог бы быть  ответственен за производство высокочастотного напряжения на стеклянных дисках, а именно образование волн. Думали ли Вы, как происходит образование волн на озере или на море? Ветер дует над гладкой водяной поверхностью и вызывает маленькую нерегулярность, которая нагромождает себя затем  медленно в волны. Это уже интересно, если задуматься, что направление ветра на водяной поверхности идет против нуля. Без  резонанса таким образом будут простые волны, итак колебания произведены, которые имеют еще сверх этого постоянную частоту для силы ветра.
 Похожее могло бы быть возможно также для электронов. Если возбудитель двигается около обычно находящегося в спокойствии электронного моря на поверхности проводника, могли бы возникать колебания с очень высокой частотой, возбуждаемые без применения резонанса. Интересным является при этом еще дополнительно то, что при незначительной силе ветра, и также при незначительной мощности, при много более высокой частоте интенсивней возникают волны, чем при более сильном ветре или большой мощности. Это совпадает с несколькими высказываниями, после которых катушки имеют очень немного витков в "конденсаторах" маленьких машин. Так как здесь небольшая мощность получается соответственно на высокой частоте и с этим справляется даже емкостный трансформатор с небольшим количеством витков, похожий как в Устройство для сварки платмасс (
Kunststoffschweißgerät), также необходимо, чтобы он был настроен  резонансе. (Здесь очевидно имеется ввиду, что чем меньше/больше размер машин, тем естественно меньше/больше емкость их секторов, и соответственно чем меньше емкость, тем на более высокой частоте должно происходить преобразование, и наоборот, а отсюда и размеры «емкостного трансформатора», так как при более высокой частоте кол-во витков резонансной центральной катушки естественно уменьшается / MSN  ) Снижение высокого напряжения должно происходить, без сомнения, в больших "конденсаторах". Так как каждая машина имеет их различной величины, я предполагаю, что при помощи больших "основных конденсаторов" с обеих с сторон машины Свободная энергия собирается для использования, стимулируемая более малой энергией. Вследствие этого влияние стимула исключается нагрузкой. На картинках также никогда не видна связь выходных зажимов с другими конструктивными элементами. Выход получается непосредственно из обоих больших "конденсаторов". Напряжение для зарядки  этих "конденсаторов", снимается c 2-х противоположных сторон машины там, где у электрофорных машин Influenzmaschine получается обычно самое большое напряжение. Мощность, которая таким образом может применяться очень незначительна и может служить только для того, чтобы возбуждать процесс образования Свободной энергии в "конденсаторах". Ключ к функционированию Testatika лежит в "конденсаторах". Это также является причиной, почему нет  никаких картинок внутренней части,  которую можно было бы рассмотреть , наверно устройство просто относительно. Указание на то, что могло бы объяснить, что внутри находятся катушки, является в картине Bild der großen Maschine

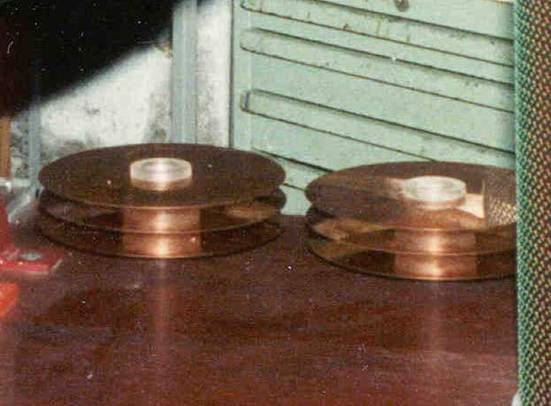

Там вокруг находятся на фундаментной плите 4 Spulenkörper  (каркаса катушек), которые подошли бы по величины в "конденсаторы" и нигде не использованы иначе как в машине.__



 Сверх этого я провел этот интересный опыт с CW-Teslatrafo (Трансформатором Тесла)  в качестве емкостного резонансного трансформатор, где показано kapazitiver Resonanztransformator что за  системой тот является.

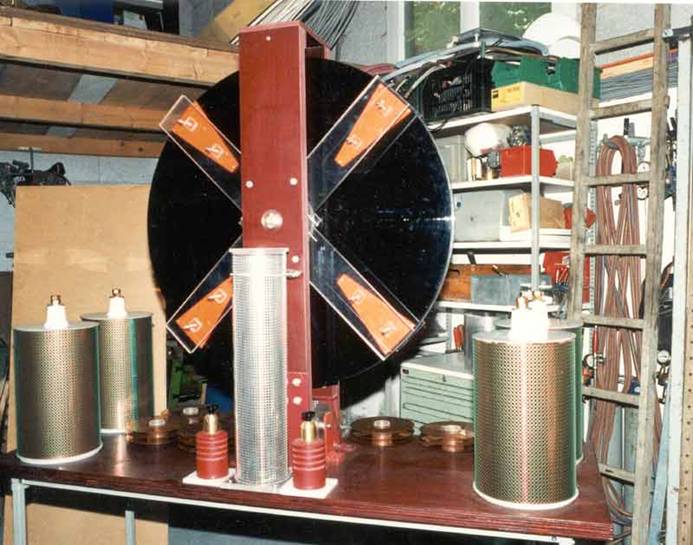

 Машина Баумана с приблизительно  2-х метровым диском





Машина Баумана с приблизительно  одно-метровым диском

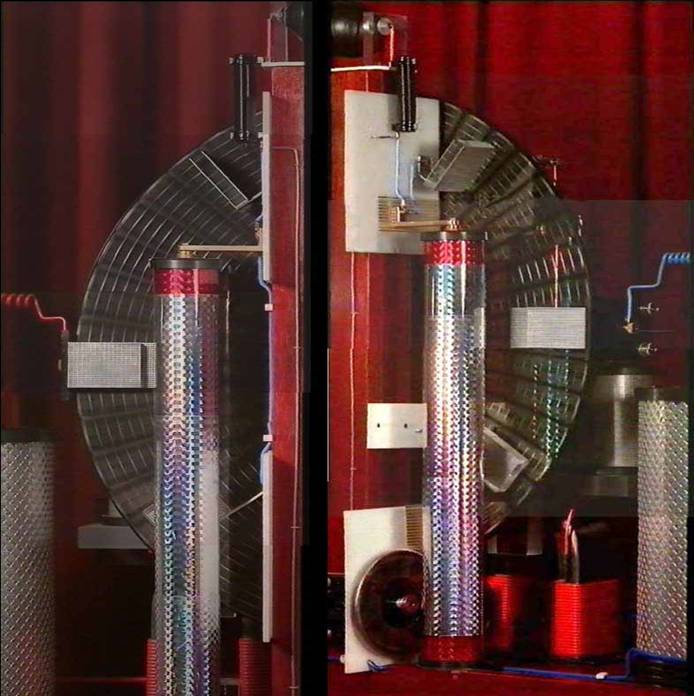

Вид сзади где  более видна левая и правая части 3 кВт модели
 Из Schwenks оригинального  Видео экстрагировано.

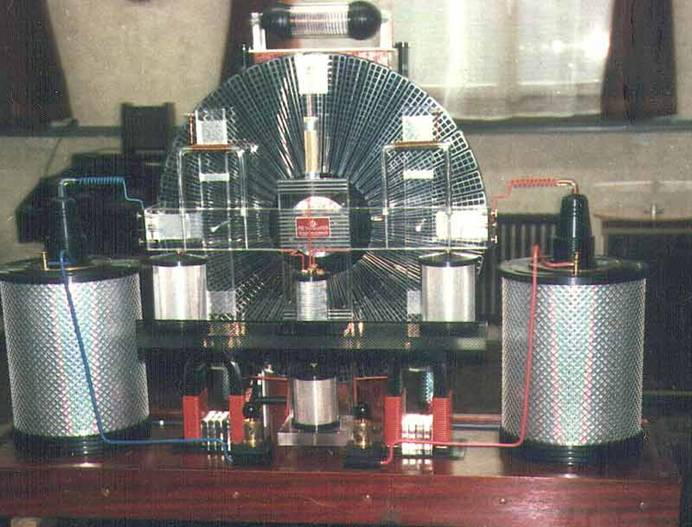

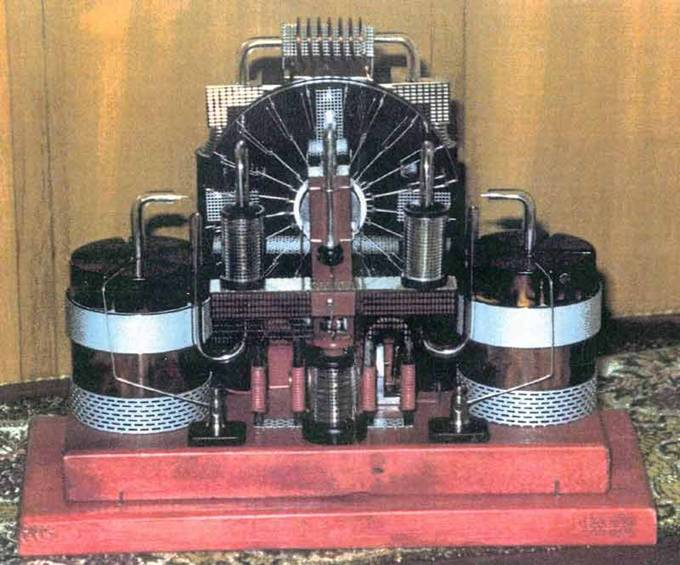

Общий вид 3-х киловаттной модели

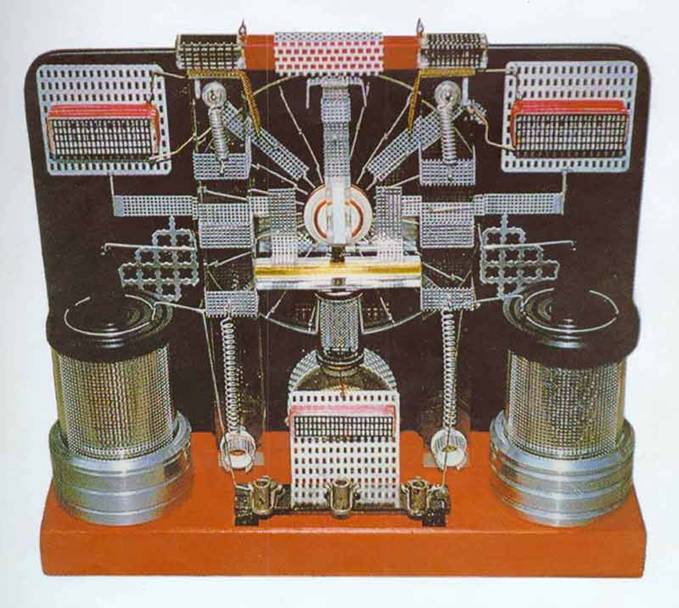

300W машина без магнитов







300W машина с магнитами



Относительно способа функционирования Testatika я нахожу, отсутствие у нас совершенно решающей части в понимании феномена электростатики и принципа действия электрофорной машины Influenzmaschine. . Я предполагаю, что это должно быть связано с движением электрических зарядов по  поверхности.  Проведем для этого простой мысленный эксперимент с поверхностью. Мысленный эксперимент к плотности и поверхности: Мы все знаем круговорот воды  в природе. Водяной пар поднимается, сгущается и падает  в качестве дождя опять к земле.  Вода имеет при обыкновенных в атмосфере температурах, как известно, плотность от приблизительно 1 кг / Дм3  и существенно тяжелее таким образом чем воздух. Это оказывается совершенно ясным, так как  дождевые капли из облаков падают на землю.. Все физически ясно. Однако что происходит с восходящим водяным паром? Все же, он состоит из той же самой воды, которая имеет чисто физически рассмотренную все еще равную плотность и все же становится в этом случае внезапно легче чем воздух и поднимается!  Аргумент, который приводится многократно на этом месте, что водяной пар гораздо теплее чем дождь, и не прочен. Даже капля нагретая до  99°C горячей воде падает к земле! Только если молекулы воды отделяются от жидкости, они поднимаются. При испарении молекулы воды перестают притягиваться друг к другу и заполняют много большее  пространство. Поверхность воды возрастает, в то время как объемы принимают. С определенного момента она станет легче воздуха, т.е. ее плотность должна быть меньше воздуха. Вопрос стоит теперь так,  а возможно ли только изменением поверхности влиять на плотность воды. Не может ли быть так что, если наполняют воду в крайне тонкий сосуд, который принимает ее плотность, а  затем плотность определяется также его геометрией? На этот аспект вообще при расчете плотности не обращают внимание. Похожее могло бы иметь место в электростатики. Как в опыте с Чашей Фарадея Faradaybecher и также многоступенчатый вариант генератора Кельвина Kelvin-Generators показывает нам, что заряды сцепляются только с поверхностью проводника и тела. Если эта площадь образовывается решеткой, то имеется совершенно специфическая концентрация зарядов, как разновидность фокусировки. Что могло бы быть еще важнее является то, что отверстиями решетки или кое-что иное (тепло?) может вступать с зарядами во взаимодействии. Также интересно что это действует под прямым углом к зарядам. Это могло бы вызывать похожее действие - как  магнитного поля на проволочную петлю при индукции Induktion.



Источник: Testatika     http://www.hcrs.at/TESTA.HTM#Bilder
