Подключение звукоснимателей8

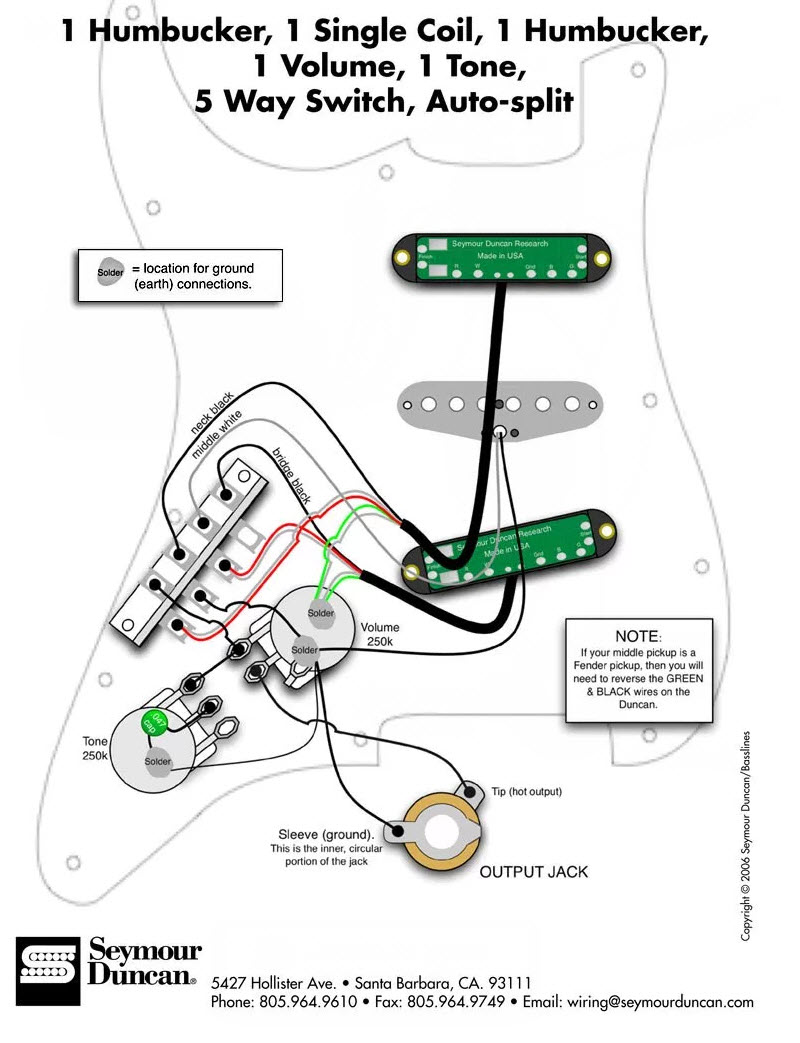

2 звукоснимателя, 1 ведущая катушка, 1 громкость, 1 тон, 5 позиционный автоматический переключатель

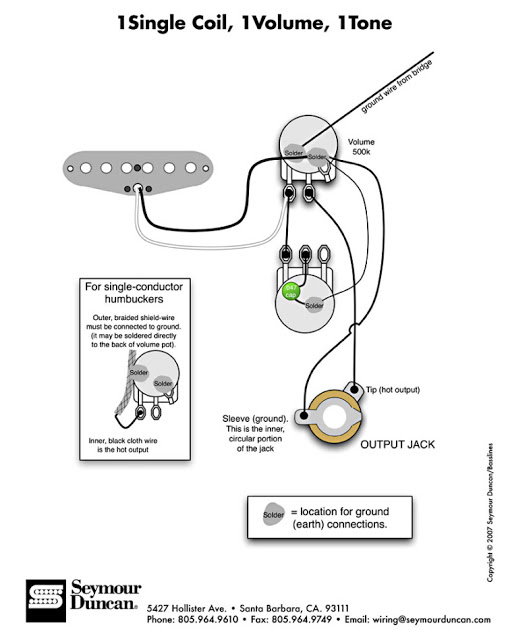

1 ведущая катушка, 1 громкость, 1 тон

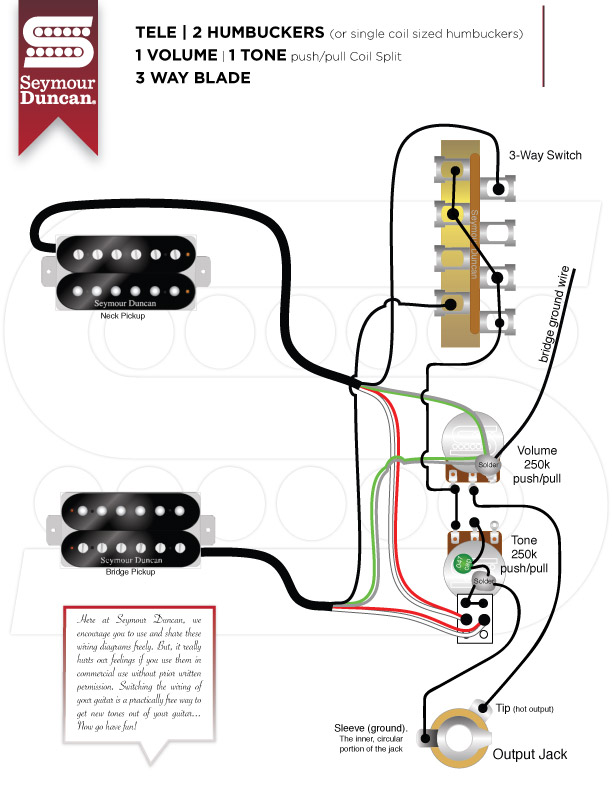

2 звукоснимателя, 1 громкость, 1 тон, 3 позиционный  переключатель

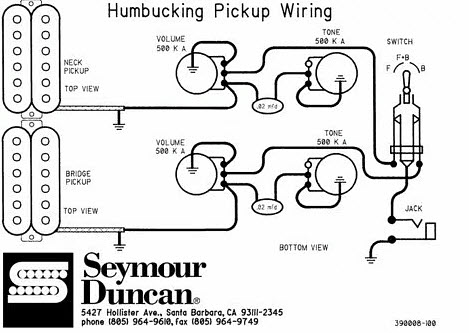

2 звукоснимателя, 1 громкость, 2 тона, 3 позиционный  переключатель

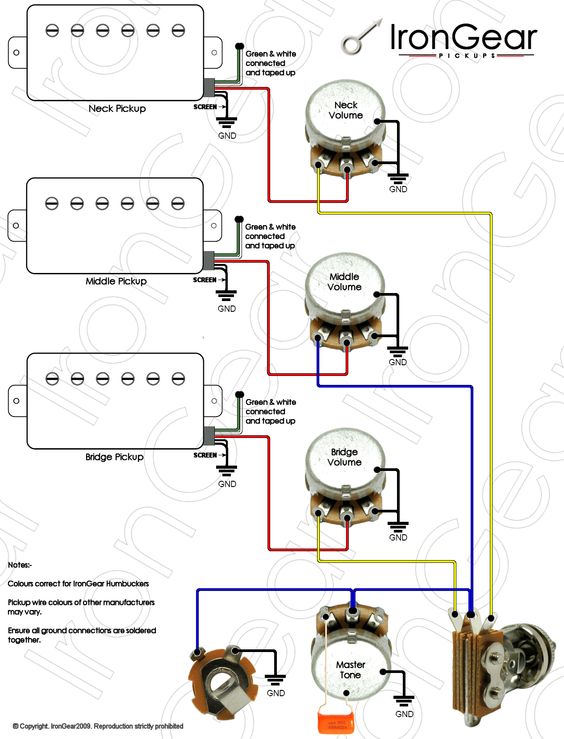

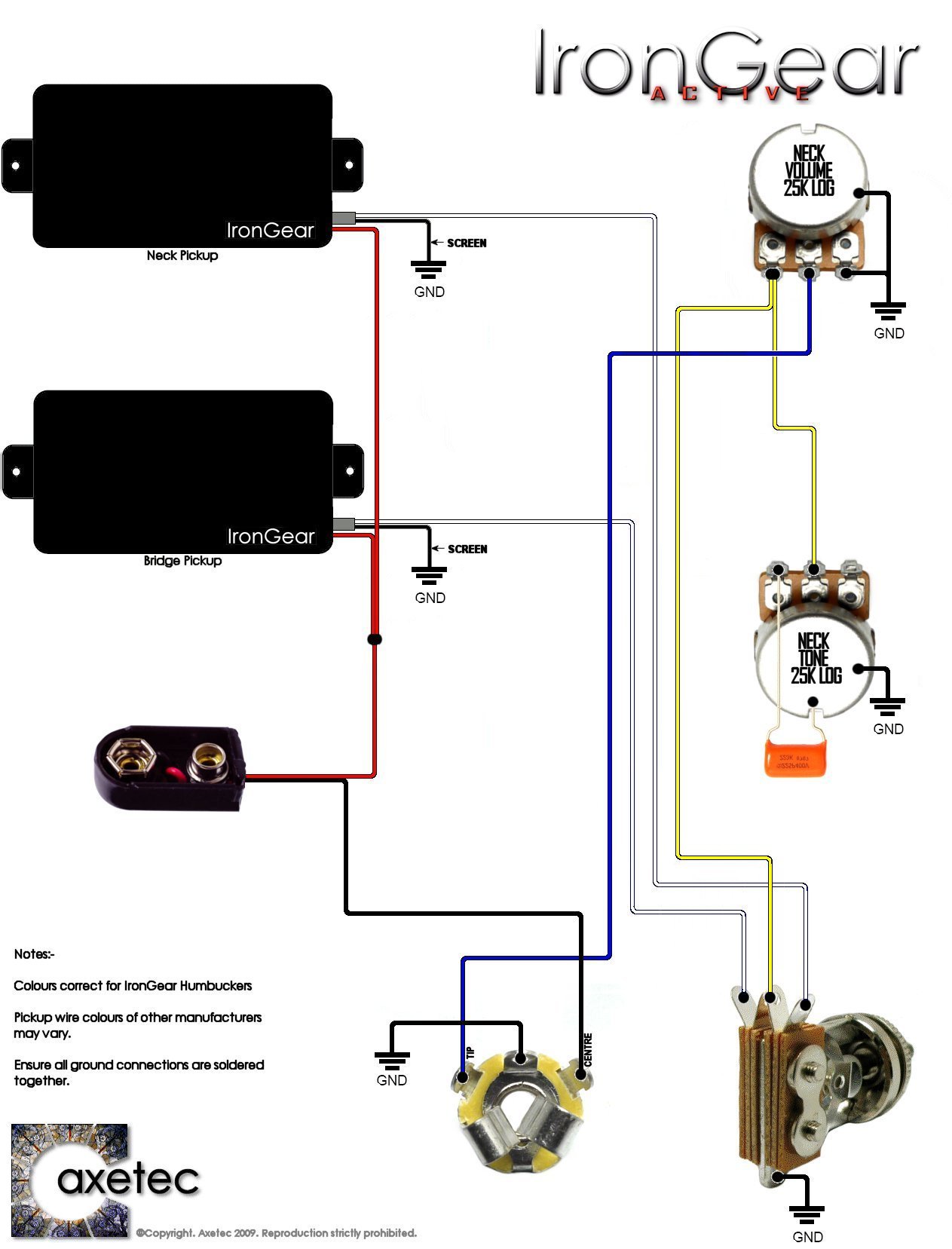

Распайка для Iron Gear

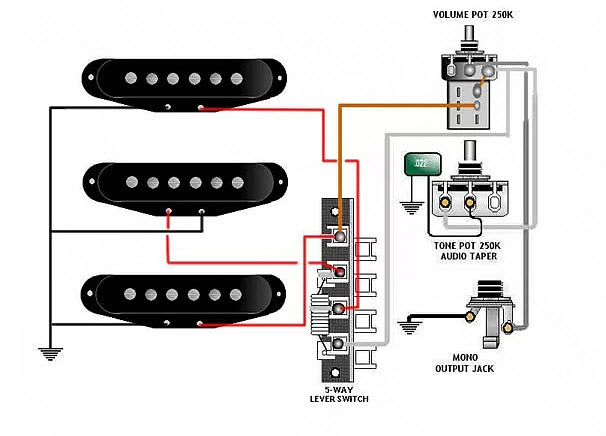

3 ведущих звукоснимателя, 1 громкость, 1 тон, 5 позиционный  переключатель

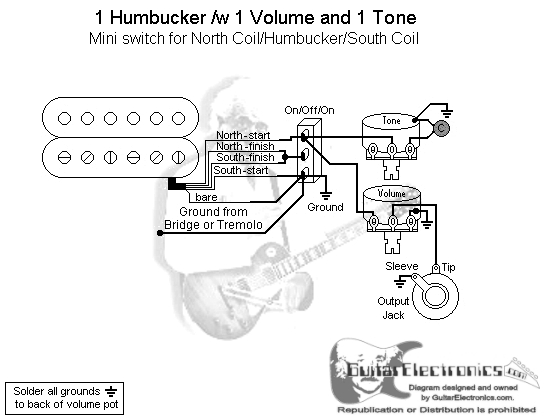

Мини-схема 1  звукосниматель, 1 громкость, 1 тон



Мини-схема 2  звукоснимателя, 2 громкости, 1 тон

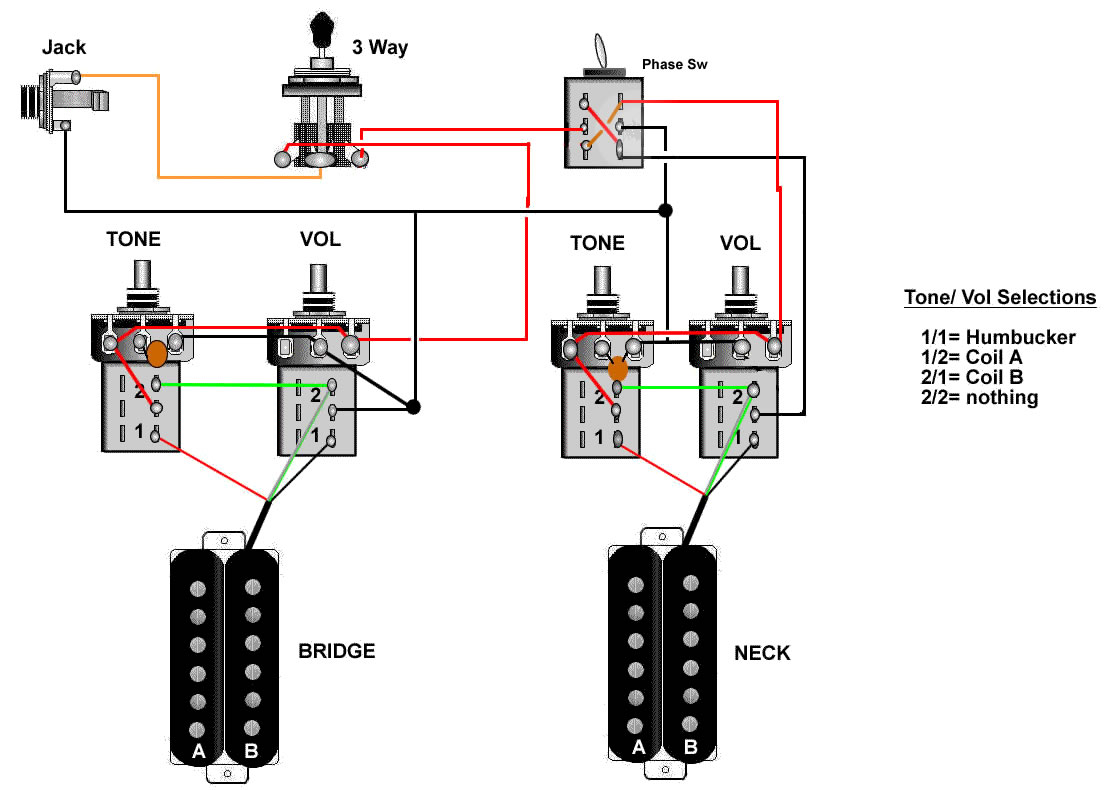

Изменение фаз



emg active pickup

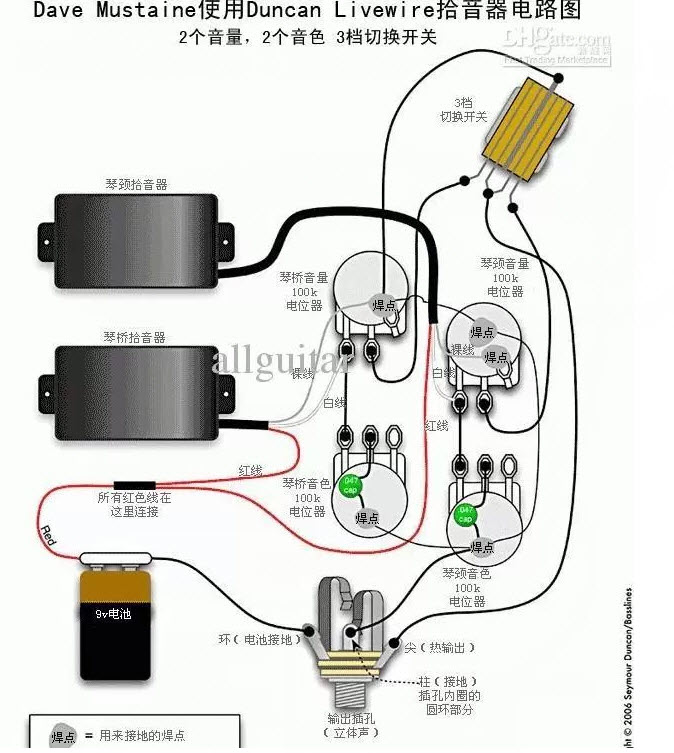

Активный EMG 2 громкости, 2 тона

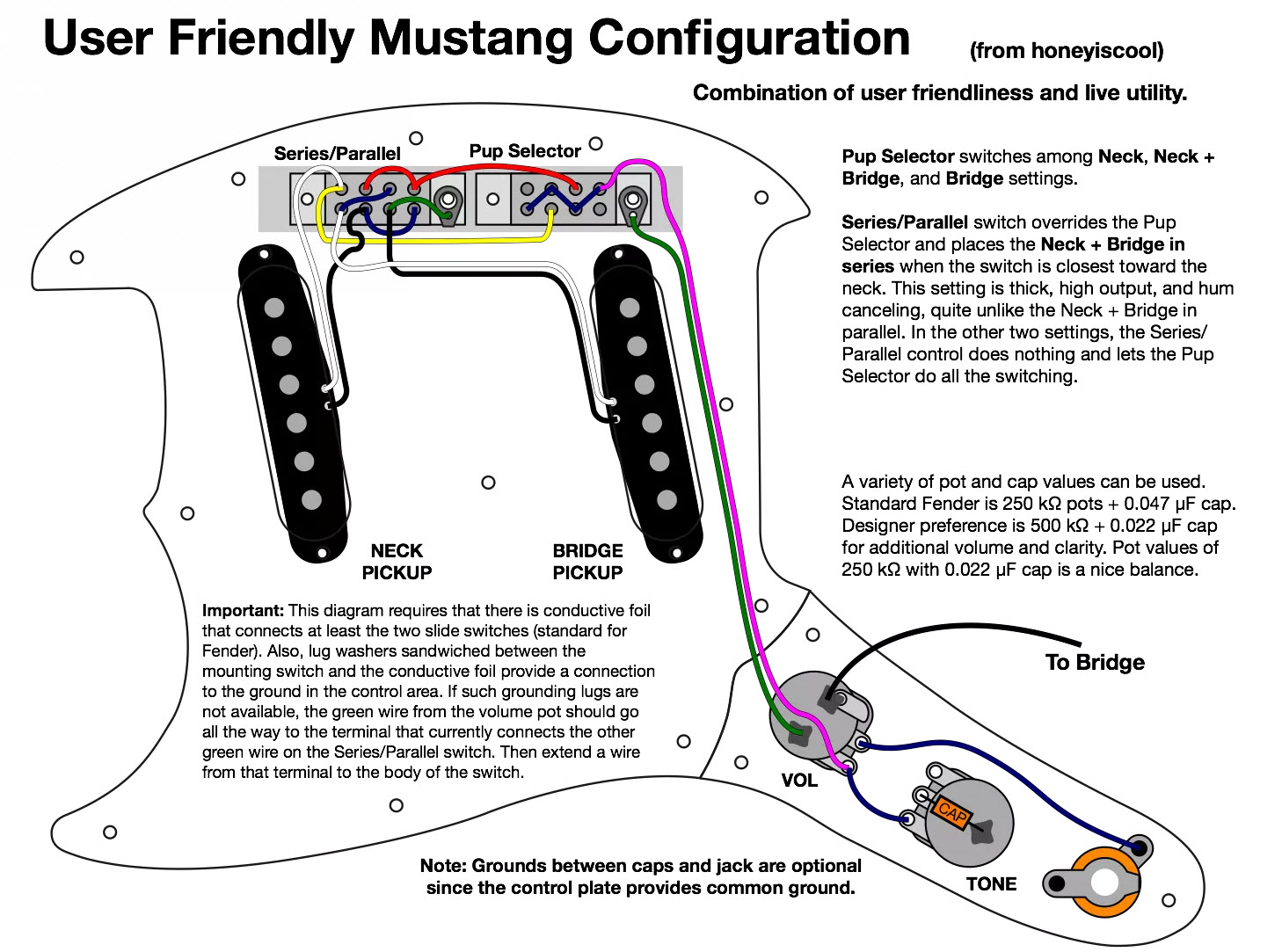

Конфигурация Mustang

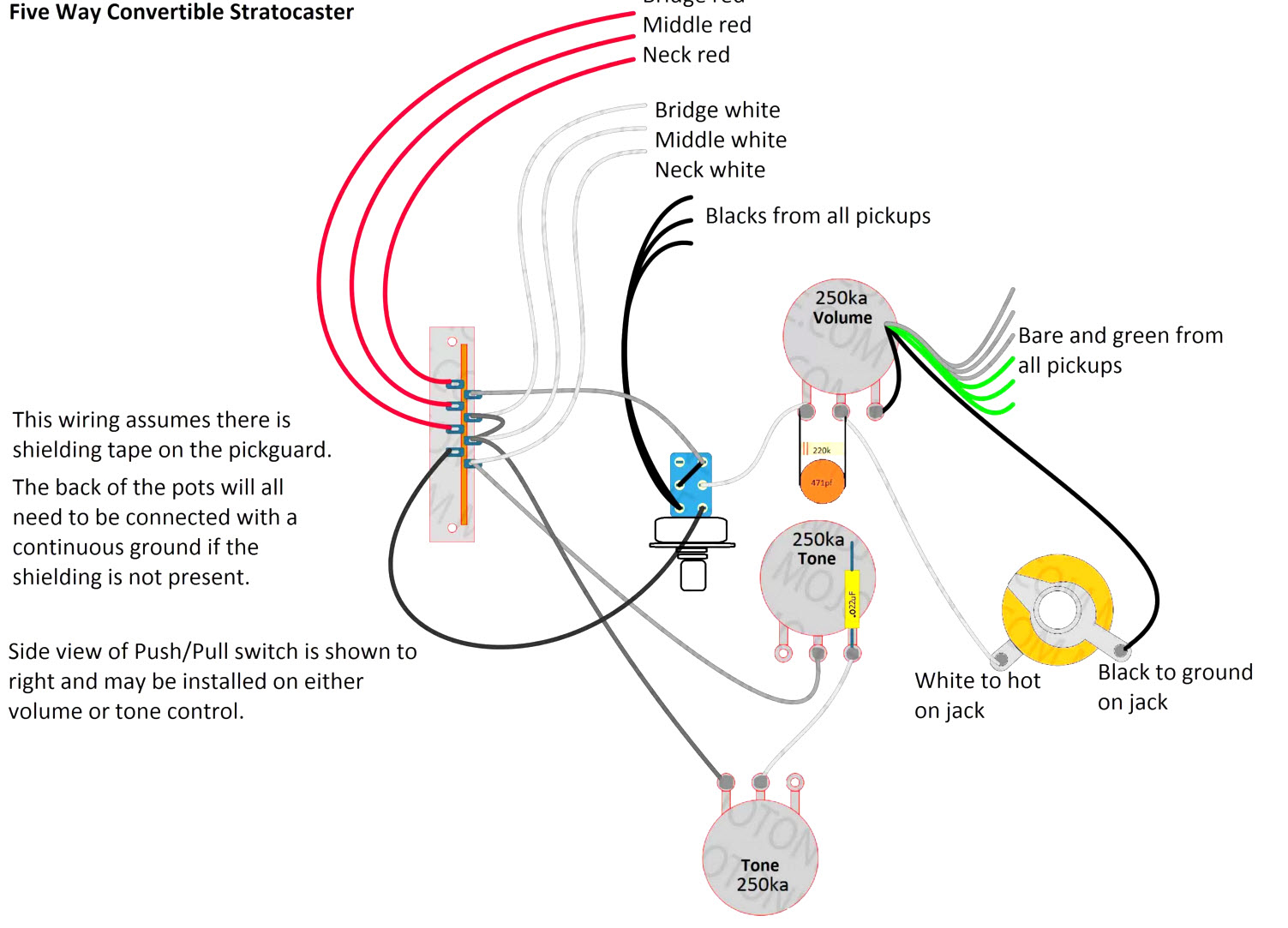

Fender stratocaster

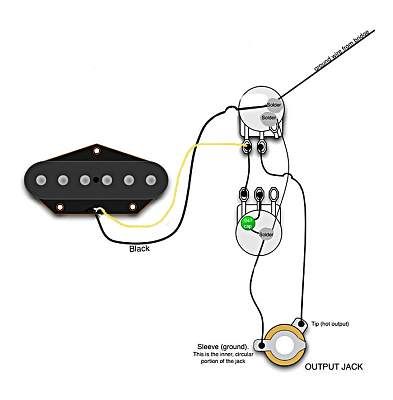

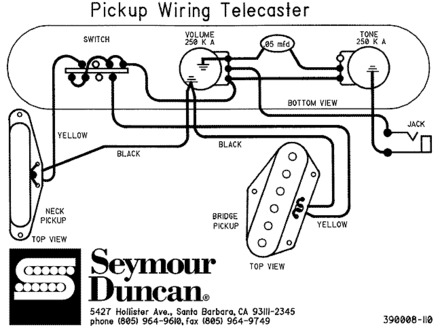

Fender telecaster

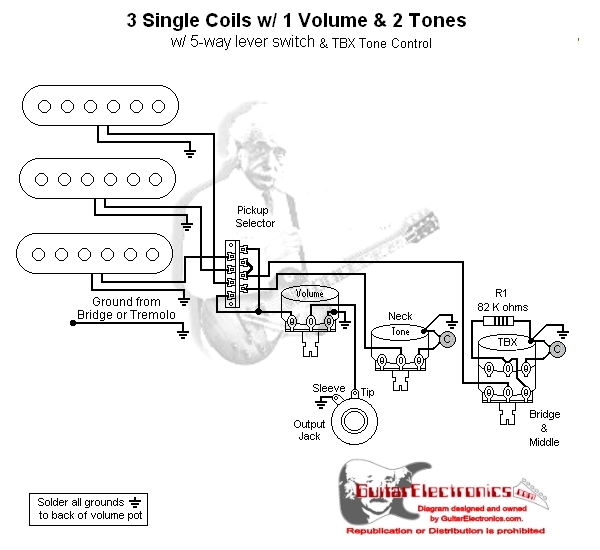

Fender tbx tone control

3 ведущие катушки, 1 громкость, 2 тона
