Подключение звукоснимателей5

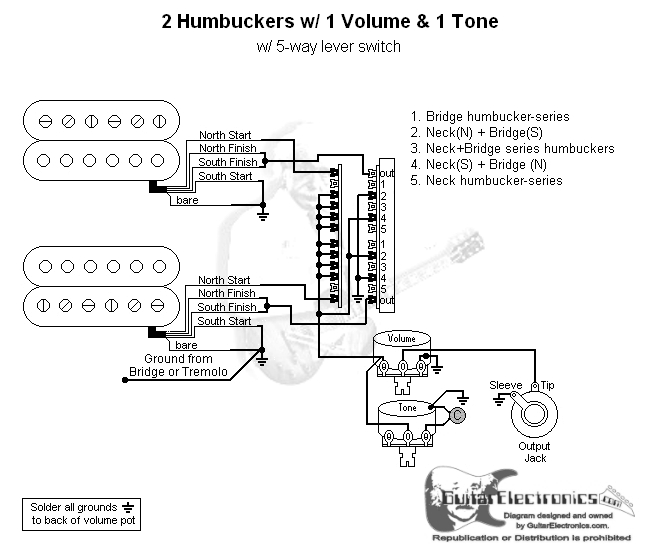

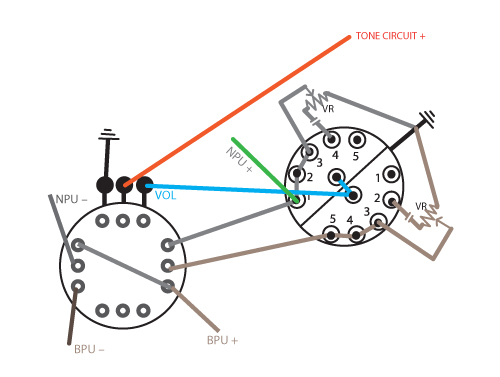

Jazz-wiring-5

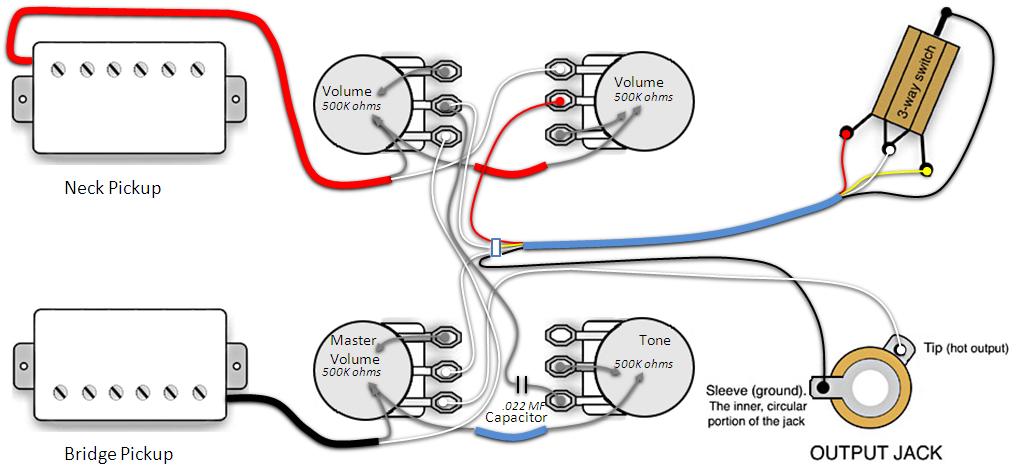

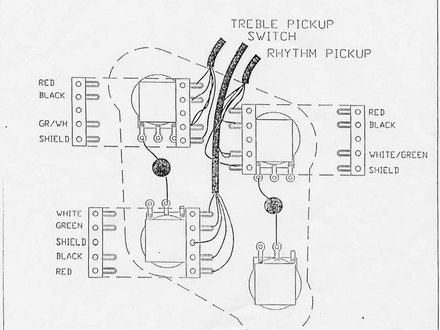

Gibson USA Jimmy Page Les Paul



Gibson USA Jimmy Page Les Paul



Gibson USA Jimmy Page Les Paul

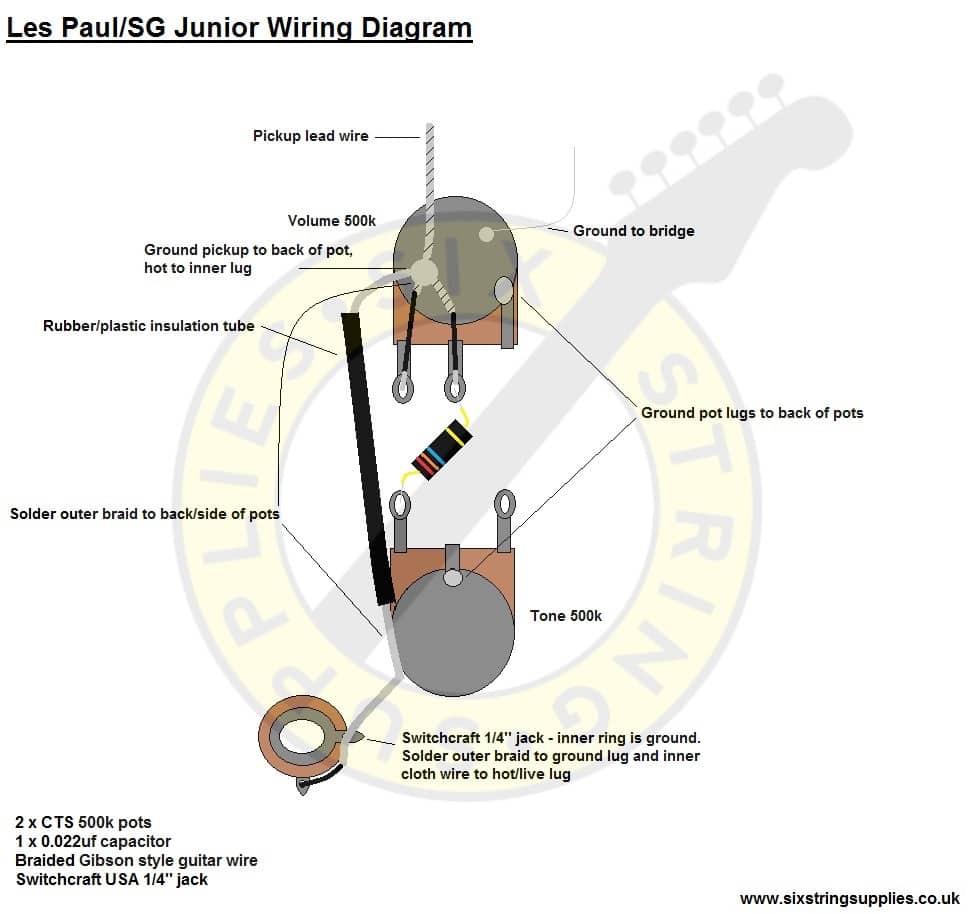

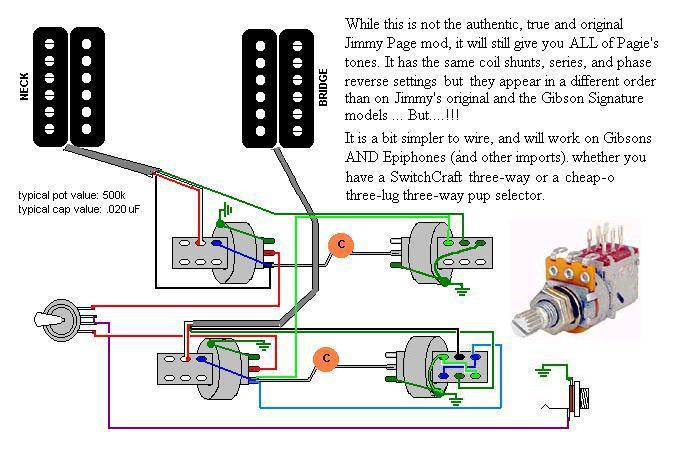

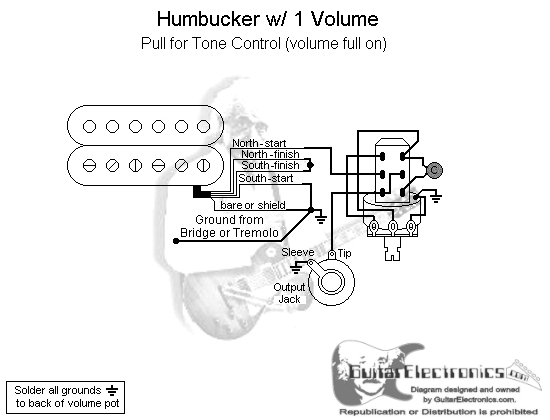

Les Paul/SG Junior

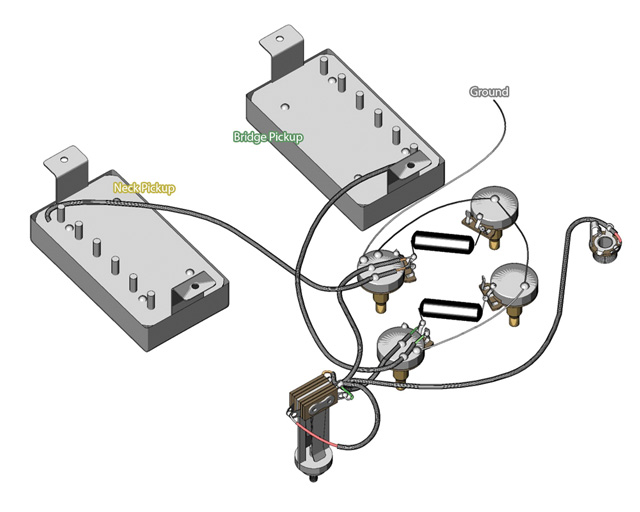

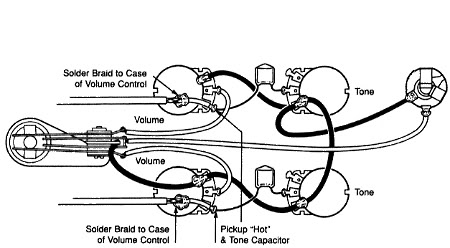

Les Paul 2 звукоснимателя



Jack's Guitar Garage

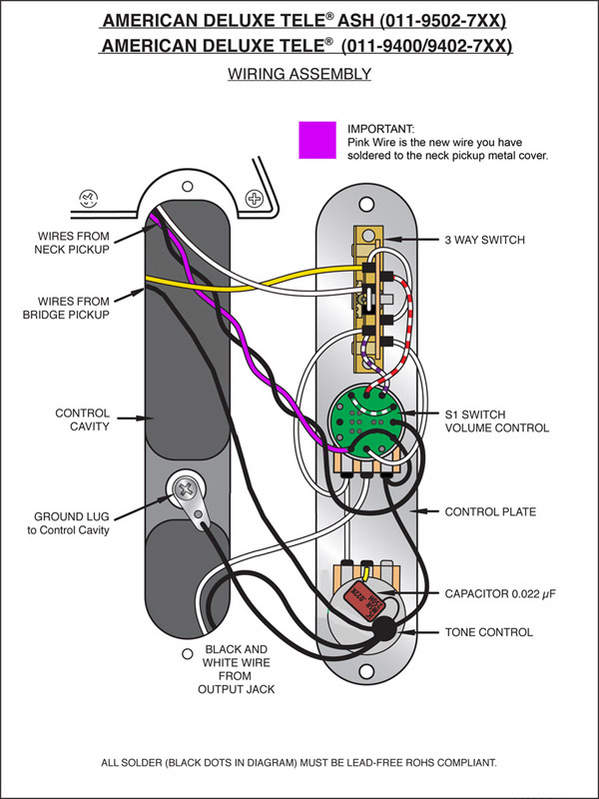

nocaster american deluxe tele

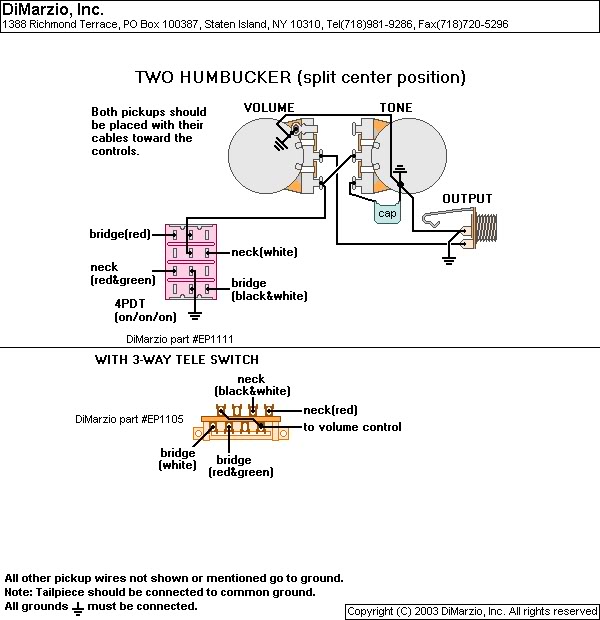

2 звукоснимателя, 1 громкость, 1 тон Dimarzio

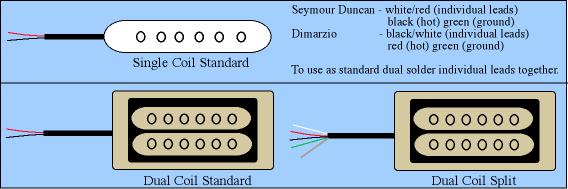

Распиновка Seymour Duncan и Dimarzio

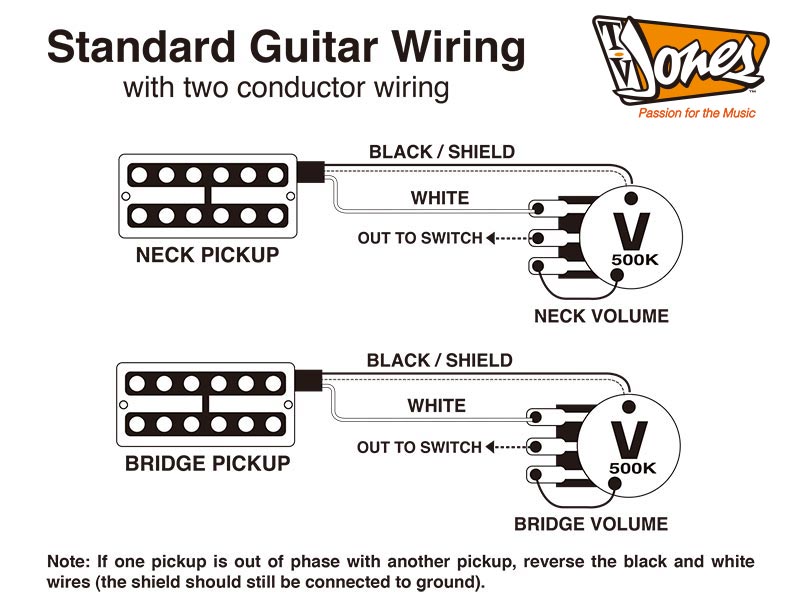

Стандартное включение звукоснимателей



2 звукоснимателя, 1 громкость, 3-ходовой переключатель

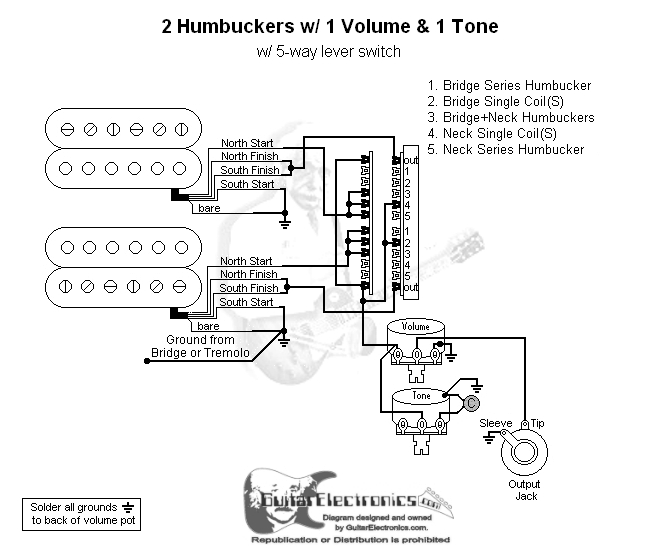

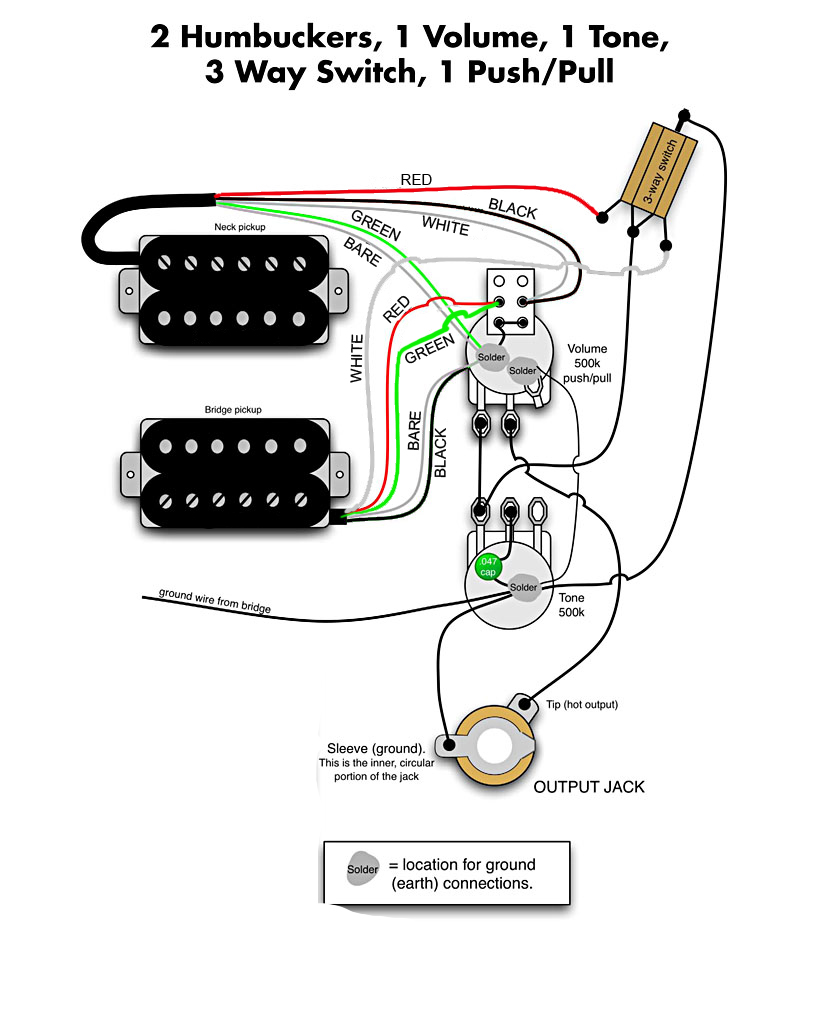

2 звукоснимателя, 1 громкость, 1 тон, 3-ходовой переключатель, 1 выключатель



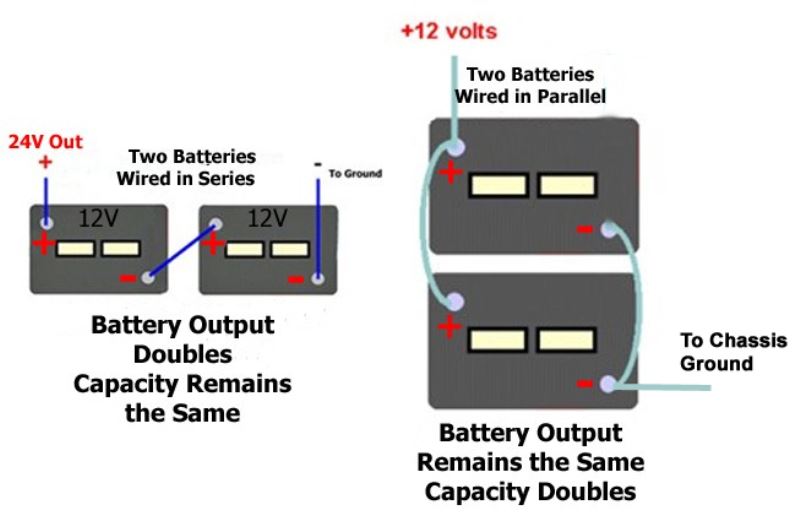

Компоновка батарей для подключения к гитарам

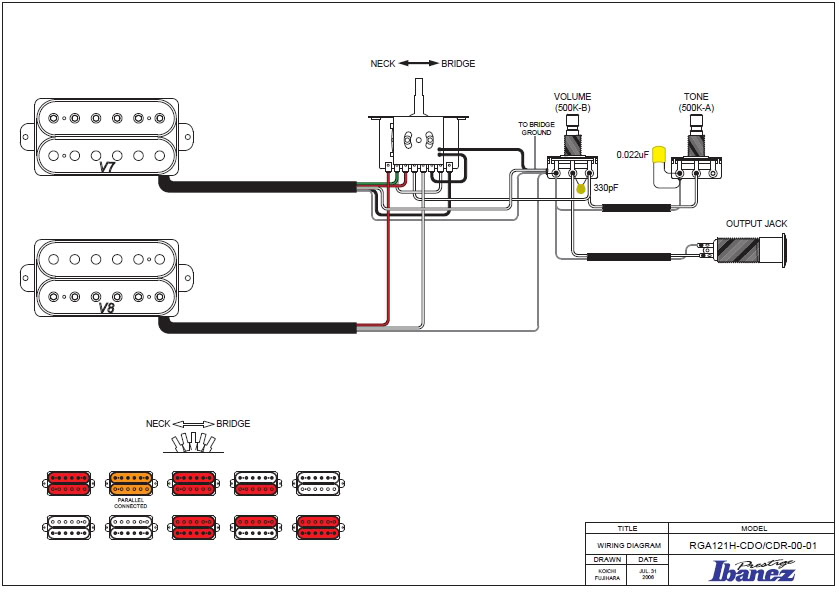

Ibanez RGA121

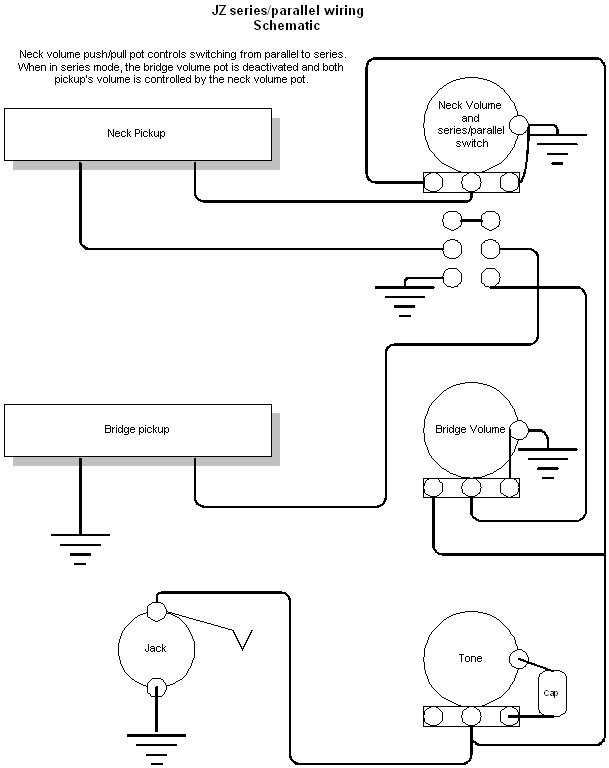

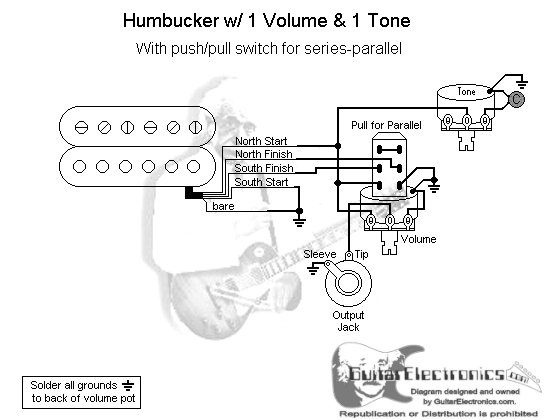

JZ параллельно и последовательно



Включение питания на катушки звукоснимателей

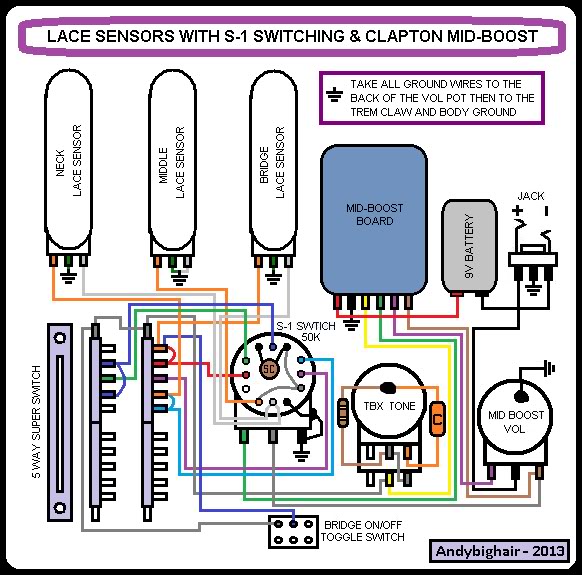

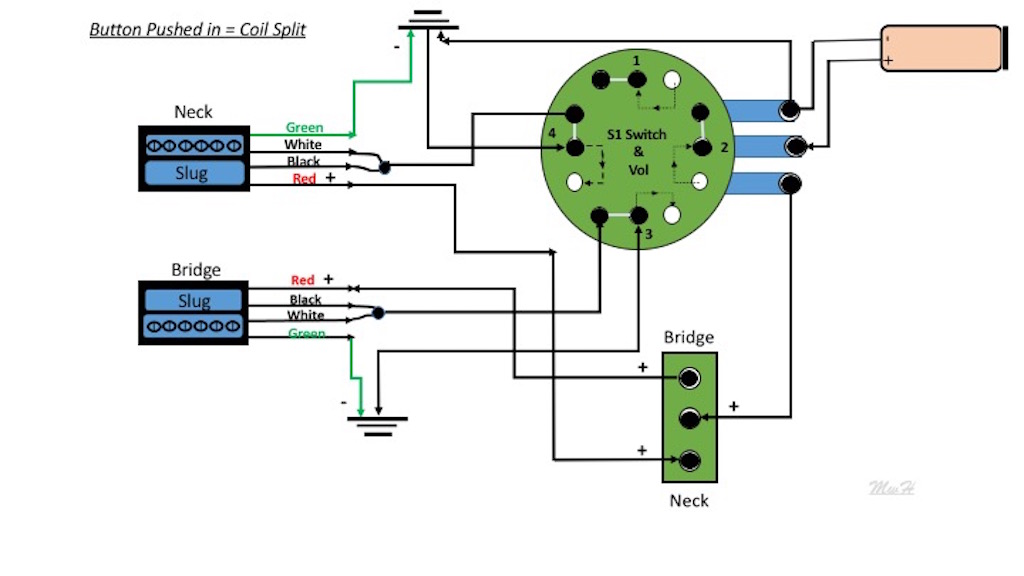

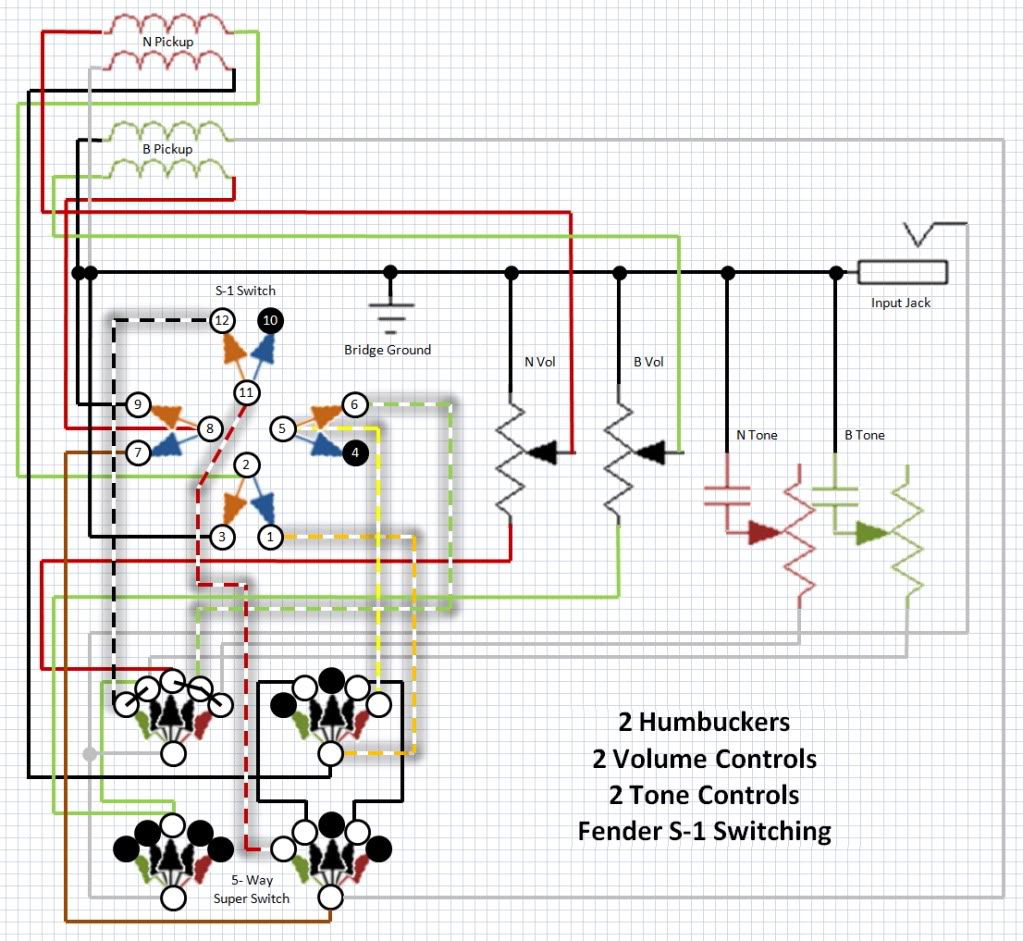

Двойное переключение в Fender S-1

2 звукоснимателя, 2 громкости, 2 тона

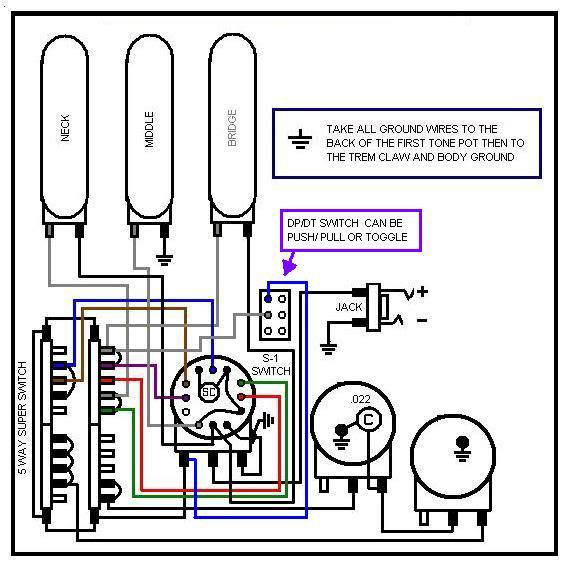

Fender S-1 оригинальное включение

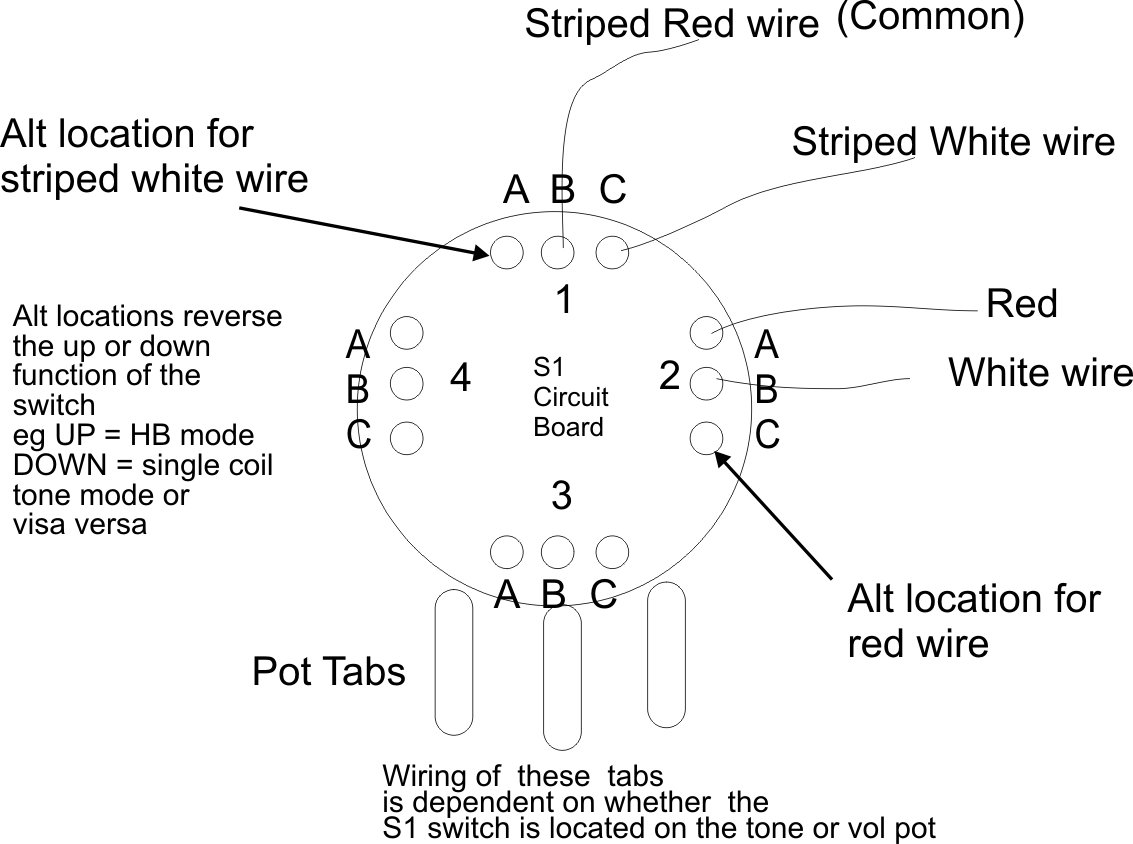

Fender S-1 позиции для HB и TT

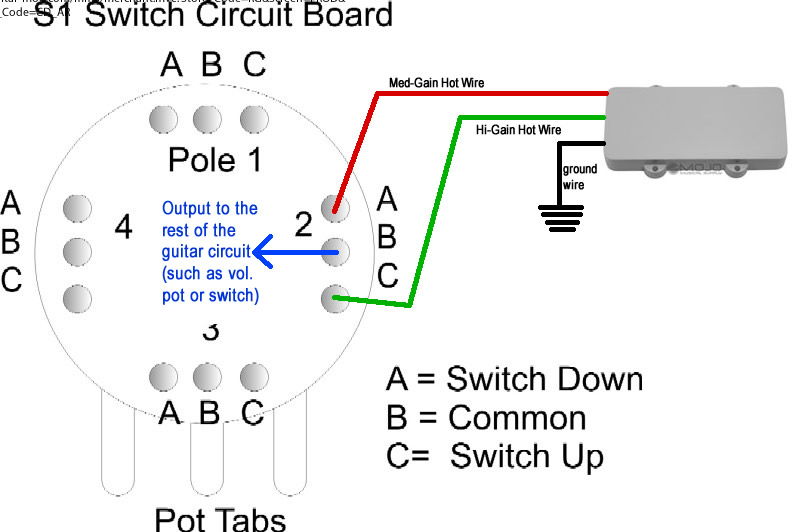

Fender S-1 позиции подробнее JM 180



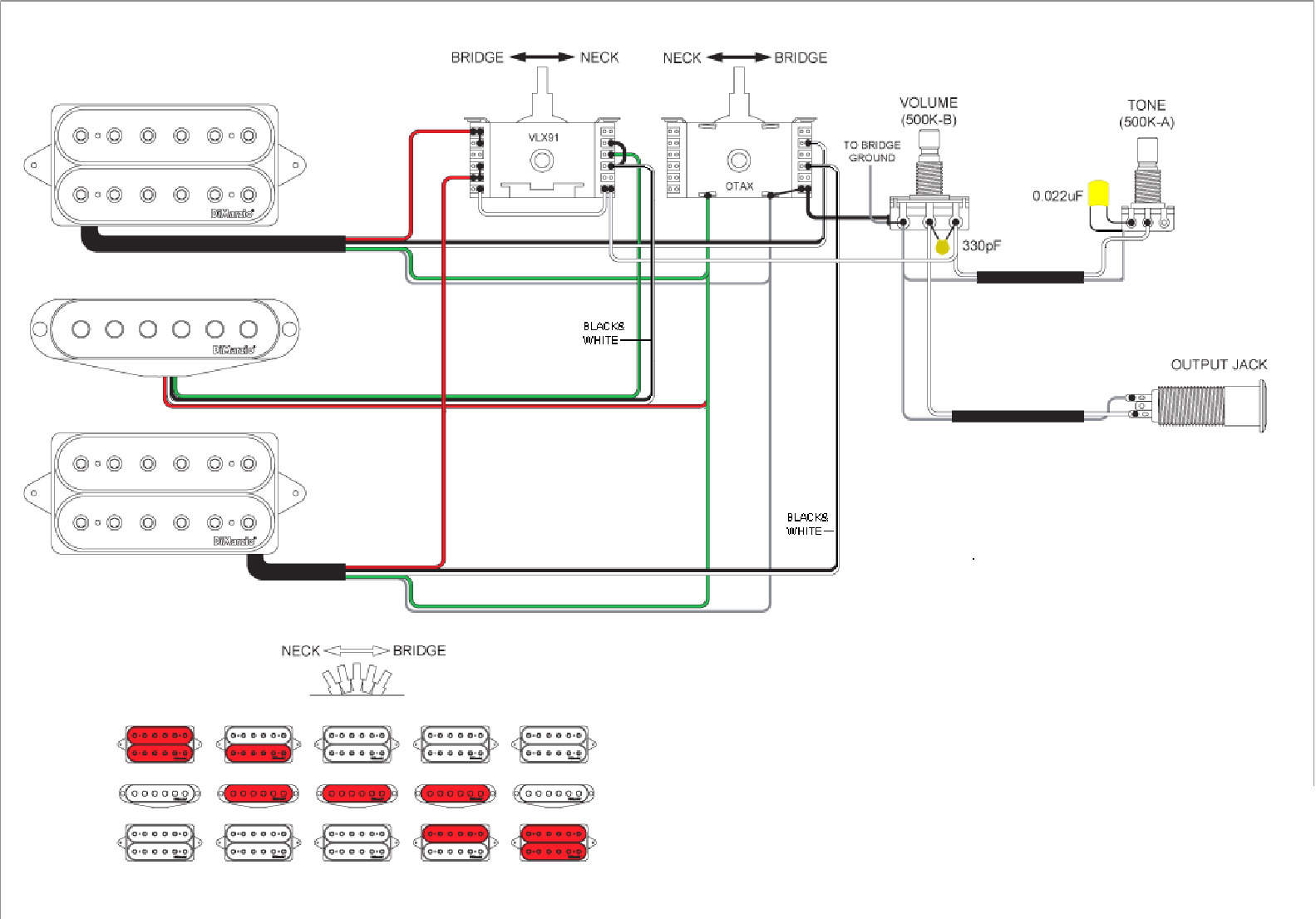

S5470

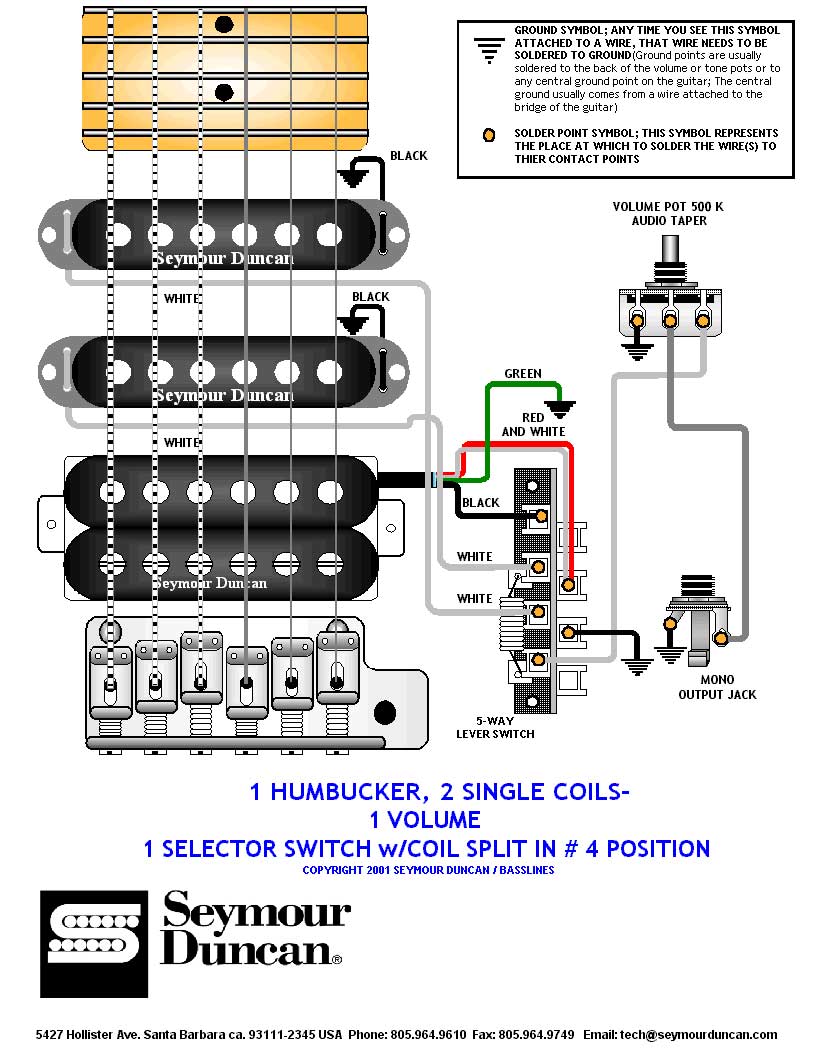

Seymour-duncan

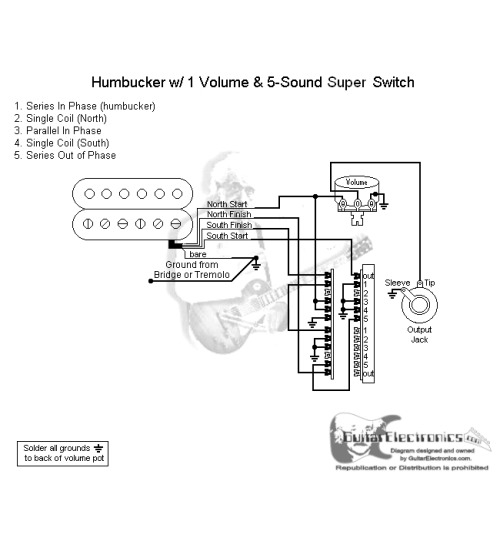

1 звукосниматель, 2 катушки, 1 громкость, селектор, 4 позиционный переключатель катушек

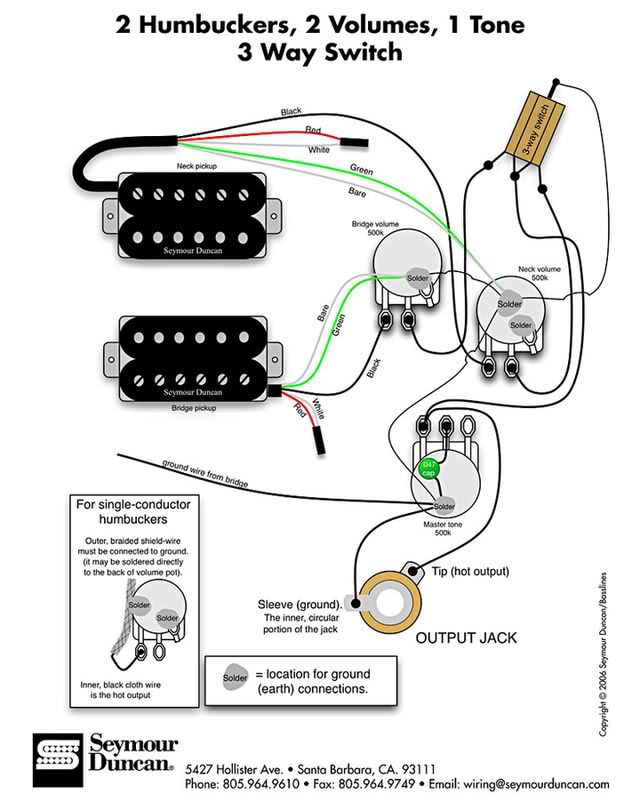

2 звукоснимателя, 2 громкости, 1 тон, 3 ходовой переключатель

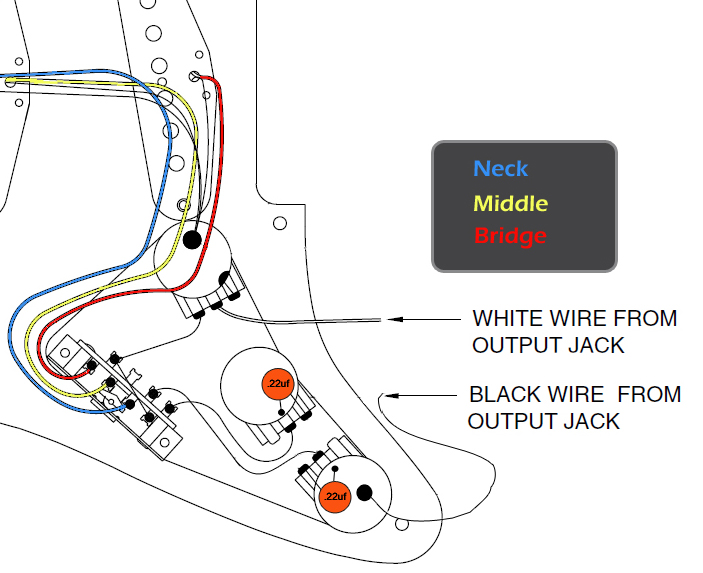

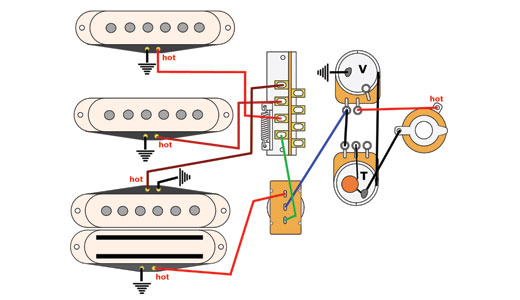

Компоновка Strat Deluxe

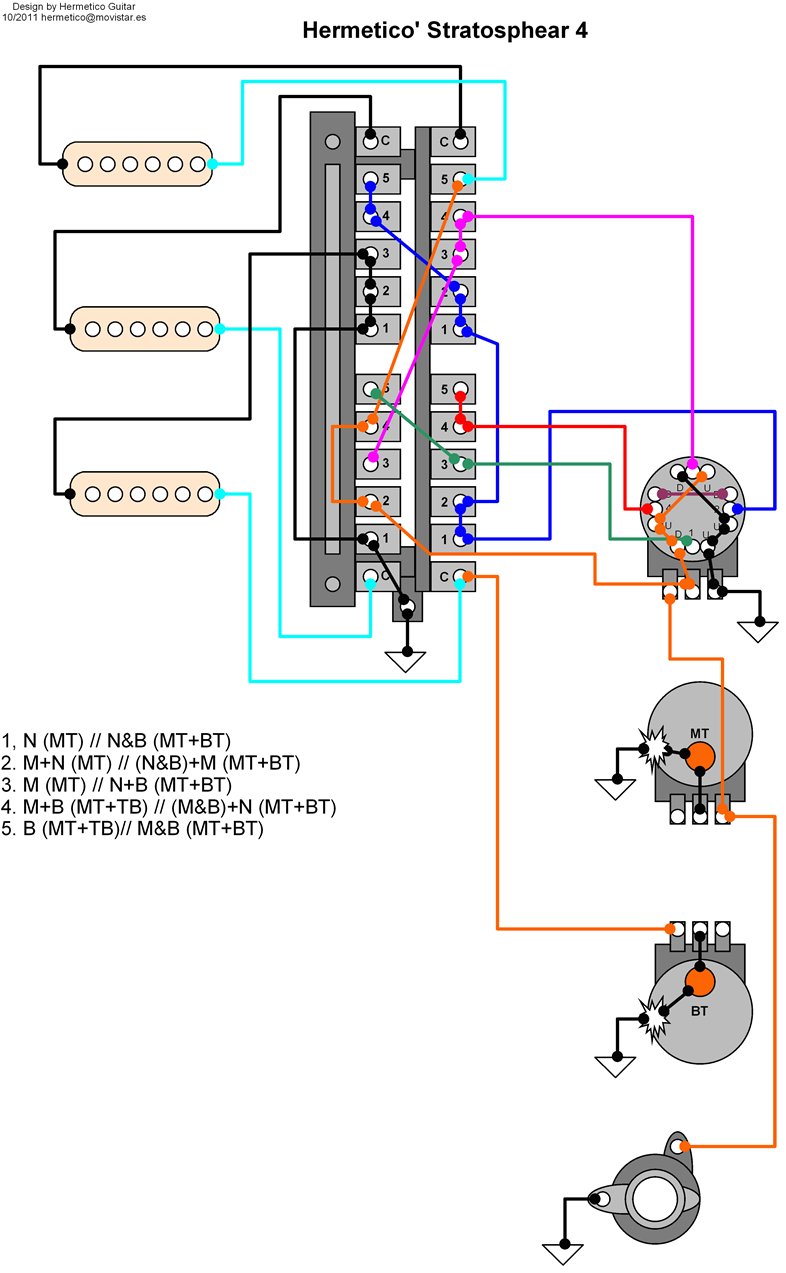

Конфигурация подключений для Hermetico Stratosphear 4



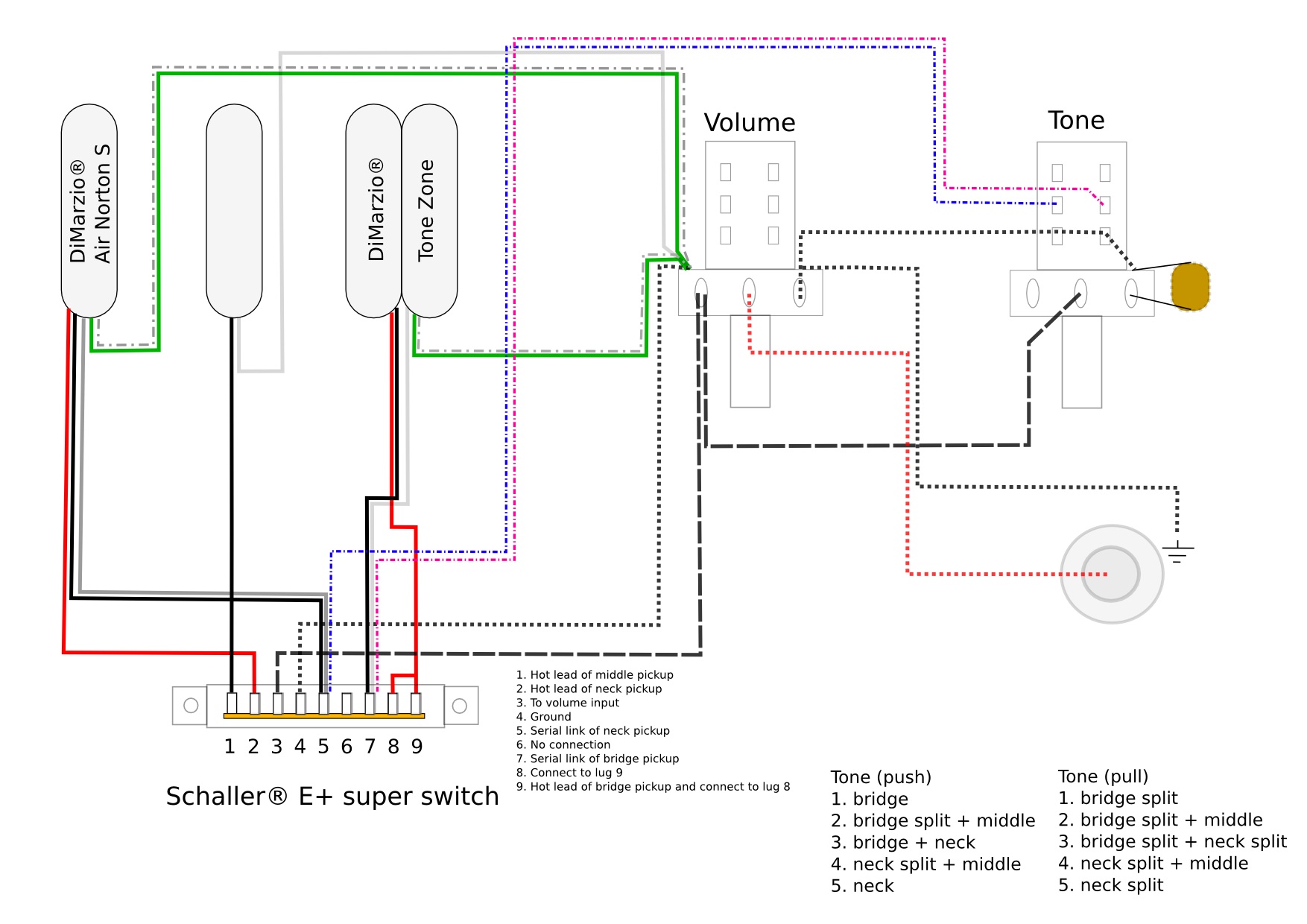

Использование супер переключателя от Schaller Electronic

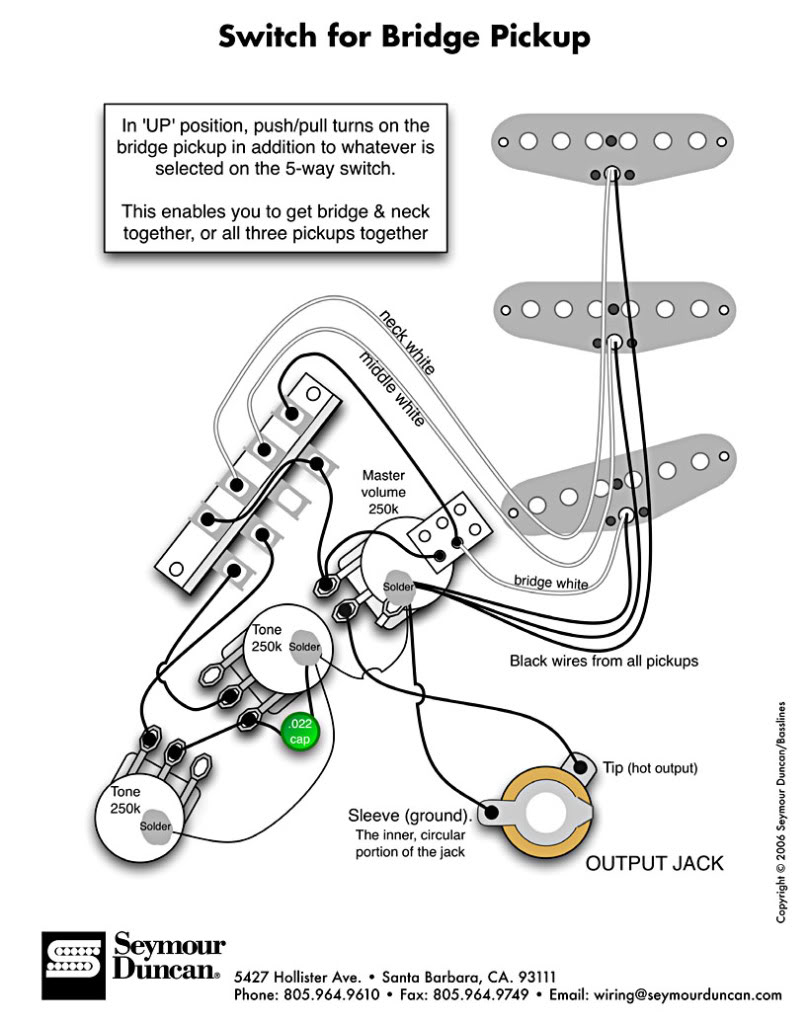

Включение bridge pickup

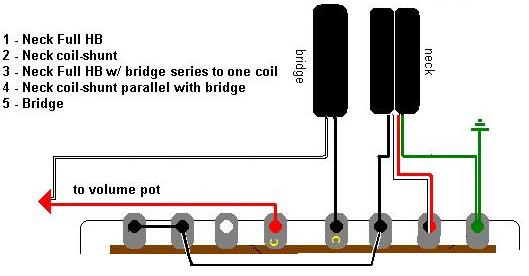

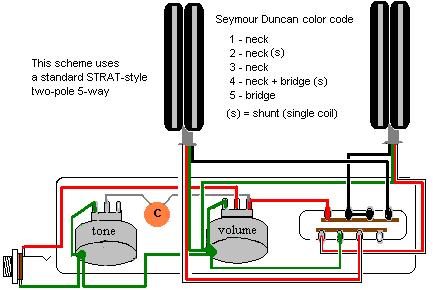

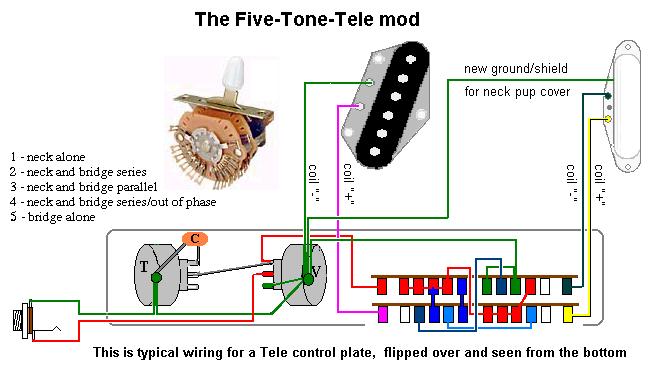

Включение tele на 5 позиций.

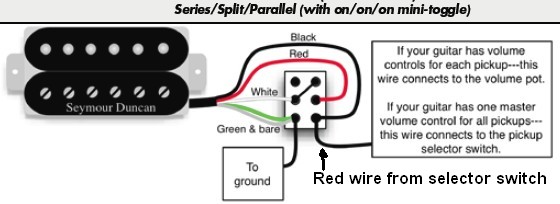

Включение Tele



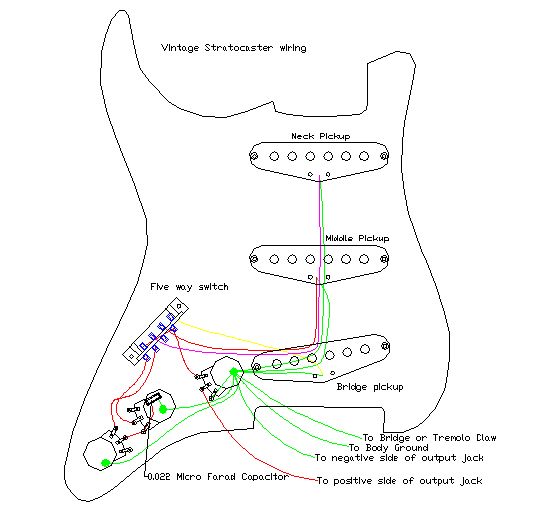

Компоновка Stratockaster



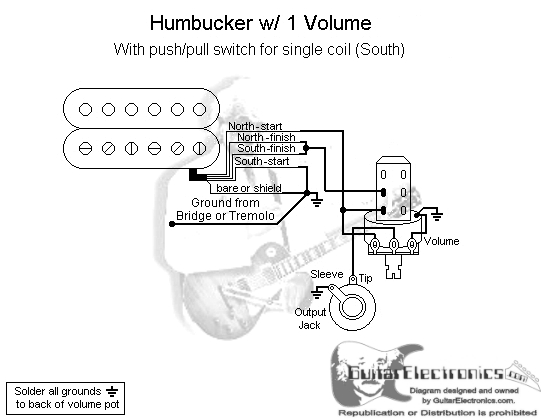

1 звукосниматель с ведущей катушкой, 1 громкость



1 звукосниматель, полная громкость, 1 тон

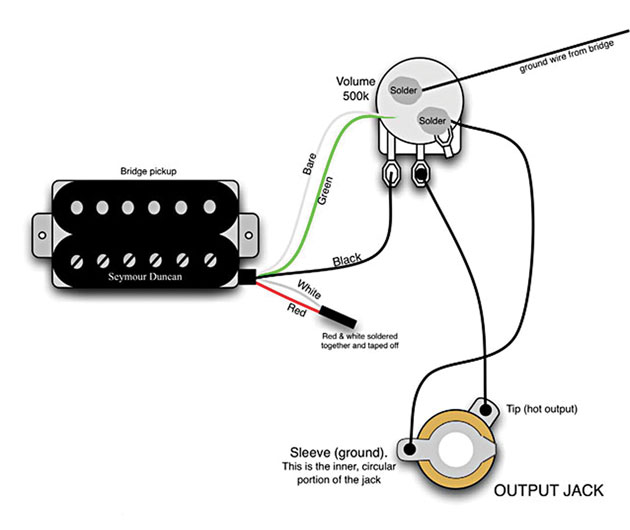

1 звукосниматель, 1 громкость, 1 тон



1 звукосниматель, 1 громкость, 5 переключений

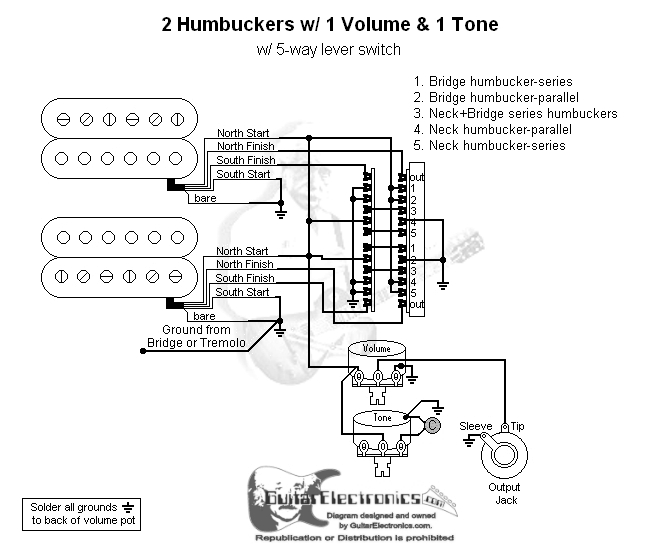

2 звукоснимателя, 1 громкость, 1 тон



2 звукоснимателя, 1 громкость, 1 тон



2 звукоснимателя, 1 громкость, 1 тон



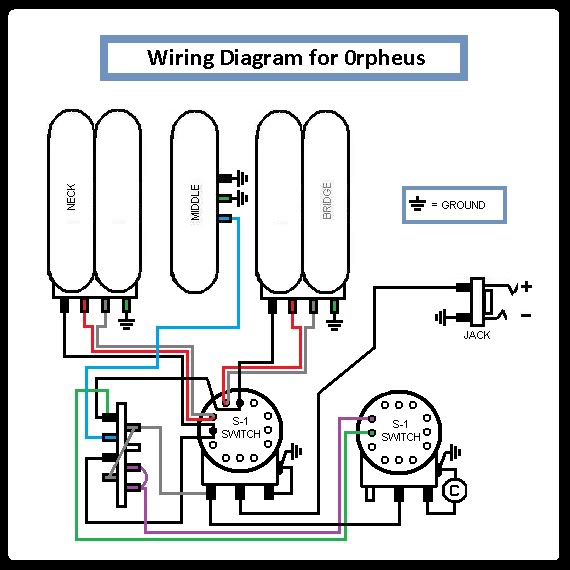

Полное включение 0rpheus



5 тоновое переключение, 1 громкость

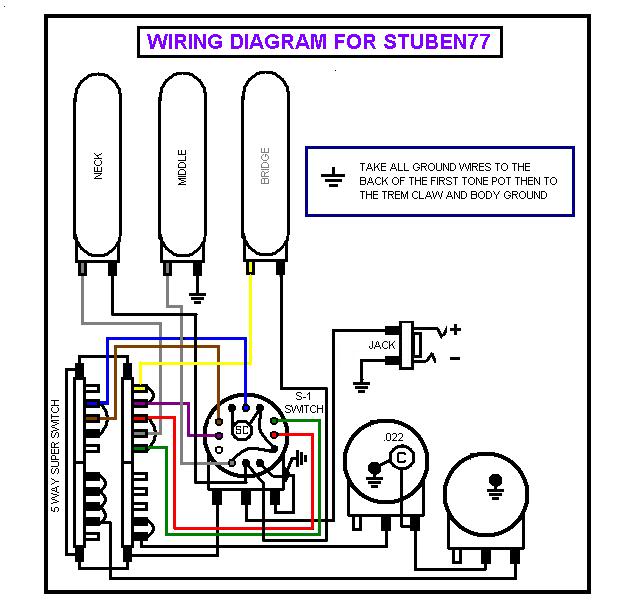

Полное включение stuben77



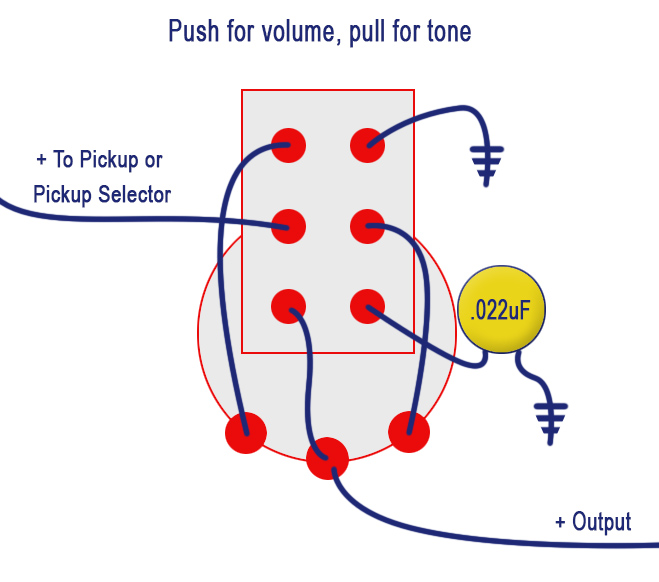

Переключение тона и громкости
