Патент Тесла (усовершенствование в и связанное с передачей электроэнергии)

№14,597 A.D. 1901

Дата заявки, 17 июля, 1901принято, 24 апреля, 1902

«Усовершенствование в и связанное с передачей электроэнергии».

В определенных системах передачи четких сообщений, или управляющих передвижением и оперированием удаленного автомата, электрические импульсы или колебания, производимые соответствующим аппаратом, передаются через природную среду к приемной цепи, способной реагировать на импульсы и таким образом осуществлять контроль над другими приспособлениями. Как правило специальный прибор, высоко чувствительный, подсоединен к приемной цепи которая, для того чтобы сделать его еще более восприимчивым и ослабить подверженность его быть задействованным внешними колебаниями, является тщательно синхронизированной с передатчиком. Путем научного дизайна посылающей и приемной цепей и других аппаратов, и квалифицированной регулировки их, эти предметы могут быть в измерении достигнуты, но несмотря на все конструктивные преимущества и экспериментальные возможности, этот метод во многих случаях неадекватный (недостаточный). Таким образом, пока возможно оперировать, выборочно, при определенных благоприятных условиях, более чем одной сотней приемников, в большинстве случаев они могут работать успешно но несколько, количество быстро уменьшающихся как, также благодаря большой дистанции или другим причинам, энергии в синхронизированной цепи может становится меньше, и поэтому необходимы более деликатные приемники. Очевидно цепь, как бы прекрасно не сконструирована и отрегулирована реагировать исключительно на вибрации одного периода, является пригодной для подвержения воздействию высшими гармониками, и еще более фундаментальными тонами. Когда колебания очень большой частоты, количество эффективных гармоник может быть велико, и приемник следовательно легко возбуждается внешними влияниями, в таком пространстве что, когда очень короткие волны, как те что произведены искровым аппаратом Герца, применены, небольшая польза в этом отношении получается от синхронизации цепи. Это является обязательным требованием в большинстве практических применений таких систем сигнализации или сообщающей передачи, что сигналы или сообщения должны быть особенными или частными, это высоко требуется делать без ограничений, все более так, как это есть фактически, что влияние мощных электрических колебаний на чувствительные приемники продолжается, даже на земле, на расстояния во многие сотни миль и следовательно, согласно с теорией, еще дальше на море. Преодоления этих недостатков и для приспосабливания большого количества передающих и приемных станций быть задействоваными, выборочно и эксклюзивно, и без любых опасных сигналов или сообщений будучи возбужденных или перехваченных, или интерферированных любым путем, является предметом моего настоящего усовершенствования. Явно утверждено, мое изобретение включает применение средств для генерирования двух или более видов или классов колебаний, волн или импульсов различного характера, по отношению к их воздействию на приемный аппарат, и удаленный приемник, который вкдючает два или больше элементов, отдельно реагирующих на Разные колебания или импульсы, и которые подчинены для оперирования суммарным или результирующим действием двух или более таких элементов. Путем применения только двух видов колебаний или импульсов вместо одного, как прежде было сделано, для задействования приемника, безопасность по отношению к возбуждающим влияниям других источников увеличивается до такой степени, что это количество вероятно достаточно значительно в большинстве случаев для привода обменивающихся сигналов или сообщений в состояние надежности и исключительности, но в необычных случаях большее количество может быть использовано, и степень безопасности по отношению к взаимной и внешней интерференции достигнута, такая как сопоставимая с той что выражается путем цифровой или буквенной комбинации. Обязанность (предрасположенность) приемника подвергаться воздействию колебаний исходящих от другого источника, также как те из сигналов или сообщений получаемых инструментами для которых они не предназначены могут, тем не менее, быть снижены не только путем увеличения количества взаимодействующих колебаний или последовательностей импульсов, но также путем рассудительного их выбора, порядок и режим в которых они сделали для воздействия на приемник. Очевидно существует большое множество путей генерирования импульсов или колебаний любой длины волны, формы волны, количества и порядка последовательности, или любого требуемого специального характера, такого чтобы быть способным выполнить требования выше указанные, и также есть много путей в которых такие импульсы или колебания могут быть сделаны для взаимодействия и влияния на приемник чтобы тот был задействован и, так как навыки и практические знания в этих новых областях могут только быть приобретены путем долгого опыта, полученные степень безопасности и завершения будут зависеть от способности и ресурса эксперта который применяет мое изобретение, но для того чтобы применить его успешно на практике, требуется общие знания и опыт в этой сфере, Я опишу наипростейший план его применения, который на сегодня мне известен Для лучшего понимания предмета, сделаны ссылки на рисунки, в которых.

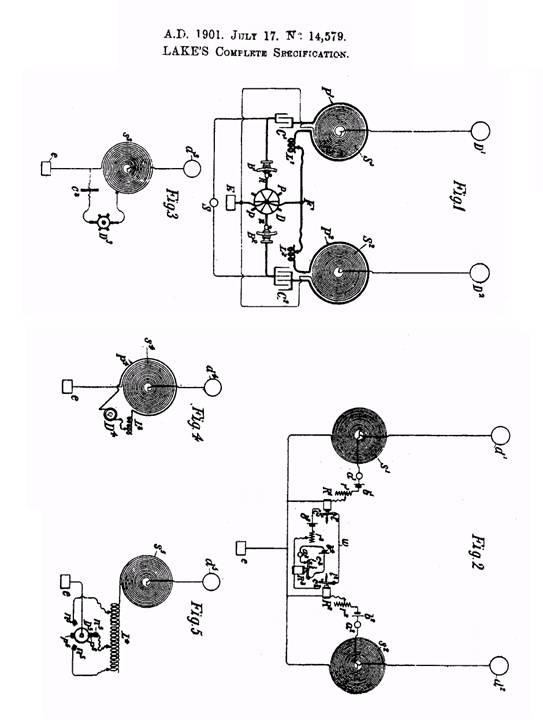

Рис. 1 и Рис. 2 представляют схематически аппарат и соединение цепи на посылающей и приемной станциях, соответственно, и Рис. 3, 4 и 5 измененные средства которые могут быть задействованы в практическом применении моего изобретения. На рис. 1 две спирально закрученных катушки или проводника, подсоединенные их внутренними концами к желательно поднятым выводам D1 и D2 соответственно, и их внешними концами к заземленной плоскости E. Эти две катушки, проводника или системы D1 S1 E и D2 S2 E имеют разные и соответственно выбранные периоды вибраций и, их длина должна быть такой чтобы точки максимума напряжения развитого в них совпадали с поднятыми выводами D1 D2. Путем соответствующего выбора периодов колебаний такие периоды означают что будет гарантирована наибольшая безопасность по отношению к интерференции, обоим взаимной и внешней. Наиболее удовлетворительные результаты в этом отношении, получены когда разные периоды связаны как взаимные наименьшего относительного начального количества, но эти ли связи наблюдались или нет, вибрации должны быть так выбраны чтобы давать, когда проходят через или воздействуют на главную часть или цепь, наибольшее доступное количество пульсаций в ней. Они должны к тому же, в отношении напряжения (шага, степени, уровня), не приближаться слишком близко тем примерно Герца (Hertzian), потому что с вибрациями таких превосходящих скоростей, благодаря скорости излучения энергии в пространство, резонирующие системы, как D1 S1 E и D2 S2 E не будут проявлять эффективную интенсивность. Две системы могут иметь электрические колебания подающиеся на них любым требуемым способом, легко путем заряжания их через первички P1 и P2, расположенные в близости к ним. Регулируемые индуктивности L1 и L2 желательно включены в первичные цепи главным образом для цели регулирования скорости первичных колебаний. На рисунке эти первички P1 и P2 окружены катушками S1 S2, и присоединены последовательно через индуктивности L1 L2, проводник F, конденсаторы C1 и C2, щеткодержатели B1 и B3 и зубчатый диск D, который подсоединен к проводнику F и, если требуется, также к заземленной плоскости E, как показано, две независимые первичные цепи будут таким образом сформированы. Конденсаторы C1 и C2 такой емкости и индуктивности L1 и L2 так отрегулированы что каждая первичка находится в близком резонансе с ее вторичной системой. Требуется действовать внимательно для получения в каждой из вторичных систем B1 S1 E и B2 S2 E правдивого или фундаментального сигнала (явления), потому что иначе может не действовать удовлетворительно. Предполагая что емкости проводников S1 и S2 относительно малы, правильные сигналы( записи, явления) будут происходить когда произведение емкости и индуктивности в каждой из первичек приблизительно эквивалентно в четыре раза этому произведению в каждой из вторичек. Щеткодержатели B 1 и B2 способны, независимо от угловой, если необходимо, также от поперечной регулировки, так что любой требуемый порядок последовательности или любая разница фаз может быть получена между разрядами происходящими в двух первичных цепях. Конденсаторы были заряжены от соответствующего источника S, желательно высокого потенциала, и диск D вращался, его рельеф или зубья p p, приходят на периодически повторяющихся интервалах в очень близкое состояние с или, как случай может быть, в контакт с проводящими стержнями или щетками n n, заставляя конденсаторы разряжаться в быстрой последовательности через их соответствующие цепи. В этом способе в двух вторичных системах, D1 S1 E и D2 S2 E, установлены вибрации и они колеблются свободно, каждая с ее соответствующей скоростью для определенных интервалов времени на каждом разряде. Две вибрации испускаются в землю через плоскость E, и распространяются на расстояние, достигают приемной станции, которая имеет две аналогичные цепи или системы e sl d1 and e s2 d2, сконструированных и подсоединенных этим же способом и синхронизированных с системами на посылающей станции, так чтобы реагировать каждая в отдельности на одну или две вибрации одного вида или класса произведенных передающим аппаратом. Эти же правила и регулировки наблюдаются в приемных цепях, к тому же требует внимания чтобы синхронизация была осуществлена когда все аппарата соединены с цепями и расположены на месте, так как любое изменение может более или менее изменить вибрации. Каждая из приемных катушек sl и s2 параллельны местной цепи содержащей, соответственно, чувствительные приборы a1 a", батареи bl b2, регулируемые сопротивления r1 r2, и чувствительные реле R,1 R2, все подсоединены последовательно как показано. Определенные соединения и настройки разных инструментов являются не очень важными, и могут быть изменены большим количеством способов. Чувствительными приборами a1 и a2 могут быть любые из хорошо известных приборов, как например, два проводящих вывода разделенных незначительным воздушным промежутком или тонкой пленкой диэлектрика, который усиливается или ослабляется батареей или другими средствами до точки пробоя, и дает путь наислабейшему возбуждающему влиянию. Его возвращение к нормальной чувствительности может быть гарантировано путем мгновенного разрыва цепи батареи после каждого действия, или иначе. Реле R1 R2 имеют выводы l1 l2, которые соединены проводом w, и когда притягиваются, устанавливают электрические контакты на c1 и c2, таким образом замыкая цепь содержащую батарею b3, регулируемое сопротивление r3 и реле R3. Из описания выше будет легко видно что реле R3 будет задействоваться только когда оба контакта c1 and r2 замкнуты. Аппарат на посылающей станции может контролироваться любым соответствующим способом, как, например, путем мгновенного замыкания цепи источника S, две разные электрические вибрации .испускаются одновременно или в быстрой последовательности, как может требоваться, при каждом замыкании цепи. Две приемные цепи на удаленной станции, каждая из которых реагирует на вибрации производимые одним из элементов передатчика, воздействуя на чувствительные приборы a1 and a 2 и заставляя реле R1 и R2 задействоваться и контакты c1 и c2 замыкать, таким образом задействывать приемник или реле R3, которое по очереди устанавливает контакт c3 и приводит в действие прибор a3 посредством батареи b4 включенной в местную цепь, как показано. Но очевидно, если через внешнее колебание только одна из цепей на приемной станции задействована, реле R3 не будет реагировать. В этом способе коммуникация может быть установлена с более увеличенной безопасностью чем при интерференции, и тайна сообщений может быть гарантирована. Приемная станция показана на рис. 2 предположено быть одна нуждается возвратить сообщение, но если использование системы такой как здесь необходимо, тогда две станции могут быть оснащены аналогично, и хорошо известными средствами, которые не требуется здесь иллюстрировать, могут быть приведены в состояние чтобы задействовать аппарат на каждой станции как в качестве приемника так и передатчика. Выводы D1 D2 - передающего, и d1 d2 приемного аппарата показаны изолированными друг от друга, но это, пока выгодно, не очень необходимо, и каждая пара может быть подсоединена вместе, или иначе как один вывод, как D1 или d1, могут быть использованы также на станциях, вместо двух, как изображено. Подобным способом оперирование приемником, как R3, может быть сделано зависимым, вместо двух, от большего чем двух таких передающих цепей или систем, и этим путем любая требуемая степень сохранности и безопасности против внешних колебаний может быть получена. Аппарат, как изображенный на рисунке 1 и рис. 2 позволяет, однако, специфическим результатам быть гарантированными путем регулировки порядка последовательности или фазы разницы между разрядами первичных цепей P1 и P2. Изображая, действие реле R1 R2 может быть отрегулировано также путем настройки тяжести рычагов I1 r2, или силы батарей b1 b2, или сопротивлений r1 r2, или иначе, так что, когда определенный порядок последовательности или разницы фаз между разрядами первичных цепей P1 и P2 существует на посылающей станции, рычаги I1 и I2 замкнут контакты cl c2 в этот же момент, и таким образом задействует реле R3, но будет невозможно произвести эти результаты когда порядок последовательности или разница фаз другая. Этими или другими средствами дополнительная безопасность против колебаний от других источников может быть получена и, с другой стороны, возможность предоставлена осуществления действия сигнализации путем изменения порядка следования разрядов в двух цепях. Вместо замыкания и размыкания цепи источника S, как прежде отображено, для цели посылания четких сигналов, это может быть удобно просто после любой из передающих цепей произвольно любым из хорошо известных путей, как путем изменения индуктивности первичек. Было указано, более того, согласно аппарату изображенному на рис. 2, что специальные и полезные результаты доступны путем присоединения c1 и c2 в множественной (многократной, сложной) дуги вместо последовательной, как показано, в котором случае реле R3 будет необходимо также оснащено двумя витками каждый контролируется одним из контактов, или иначе сконструированных или отрегулированных так что он не будет оперировать без обоих замкнутых контактов. Очевидно нет необходимости для использования передатчиков с двумя или более отдельными элементами или цепями, как S1 и S2, последовательность волн или импульсов разных характеристик могут быть произведены инструментами имеющими только одну такую цепь. Несколько из многих путей которые легко предлагают себя эксперту который применяет мое изобретение, иллюстрированы на рис. 3, 4 и 5. На рис. 3 передающая система e s3 d3 частично зашунтирована вращающейся шестеренкой или диском D1 , которые аналогичны иллюстрированным на рис.1, и которые отключают периодически часть катушки или проводника s3 , или, если требуется, преодолевают это регулируемым конденсатором C3, таким образом изменяя вибрацию системы e s3 d3 на соответствующих интервалах и заставляет два разных вида или класса импульсов испускаться в быстрой последовательности посылающим. На рис. 4 сходные результаты производятся в системе e s4 d4 периодическим закорачиванием вторички p4 через индуктивную катушку L3 и вращающийся диск D4 с изолирующими и проводящими сегментами, или иначе. С другой стороны, на рис. 5 три отдельных вибрации излучаемые системой c s5 d5, результат будет производится путем вставки периодически соответствующего количества витков индуктивной катушки L4 последовательно с колеблющейся в системе посредством вращения диска D5 с двумя выступами p5 p5, и три стержня или щетки n5, расположенных под углом 120 градусов относительно друг к другу. Три передающих системы или цепи только что описанных могут быть заряжены как те что на рис. 1 или любым другим удобным способом. Соответствуя каждому из этих случаев, приемная станция может быть оснащена двумя или тремя цепями, аналогичным способом иллюстрированным на рисунке 2, будет понятно, конечно, что разные вибрации или колебания испускаемые посылающим следуют в такой быстрой последовательности что они практически одновременны, поскольку оперирование реле, таких как R1 и R2 используются. Очевидно, тем не менее, не очень необходимо применять два или более приемных цепей как s1 and s2, а единственной цепь может быть использована также на приемной станции, сконструированной и настроенной как передающие цепи или системы проиллюстрированы на рис. 3, 4 и 5, в котором случае соответствующие диски D3, D4, D5 на посылающей будут приводится в синхронизм с такими же на приемных станциях, хотя это не всегда будет необходимо. Диски или другие контролирующие приборы цепи, оперирующиеся синхронно на обоих станциях, могут быть сконструированы так чтобы делать возможным передачу импульсов любым требуемым фиксированным или изменяющимся порядком последовательности; и было замечено что они будут предоставлять дополнительную безопасность по отношению (против) интерференции в этом случае, в то время как они могут подтверждать не эффективность в обычных системах в которых только один вид колебаний применяется для задействования приемника. Для изображения других полезных особенностей, ссылка снова может быть сделана на рис. 1 и 2. Я не нашел трудности в модификации передающего аппарата показанного на рис. 1 таким путем, что он будет испускать, вместо двух, четыре вибрации разных периодов. Я достигаю этого результата путем надлежащего регулирования индуктивностей и емкостей и взаимной индукции коэффициентов двух первичной и вторичной систем. В течении временного интервала когда первичная цепь, как P1, замкнута путем создания и прерывании (break) прибора B1 D B2, вторичная цепь S1 в индуктивной связи с ней может быть сделана чтобы вибрировать с разной и значительно высокой скоростью, благодаря уменьшению ее коэффициентов самоиндукции через взаимную индукцию цепей, и соответствующим регулированием величин выше указанных четырех колебаний соответствующей частоты генерируются передатчиком. Это будет случай, приемная станция может быть оснащена двумя классами аппаратов, как изображено на рис. 2, и тогда будет четыре реле или прибора как R1, R2, которые могут быть совместно подсоединены или связаны таким же способом показанном на рис. 2 или любым другим удобным способом, но так, что требуемый эффект на приемник будет производится только когда все четыре приемные цепи заряжены, и не будет иметь места при любых других обстоятельствах. Когда требуется модифицировать аппарат как и для цели выше указанной, разные величины могут быть определены как следующие: Обозначим, для удобства, символами D1 и S1 соответственно вывод емкости и индуктивность вторичной системы, это фундаментальное правило, когда первичка разомкнута будет соответственно выбран период выражая емкость поднятого вывода в микрофарадах и S1 индуктивность вторичной катушки в Генри. Согласно с выше упомянутым влияние первичной цепи должно быть так отрегулировано что, когда она замыкается путем создания и прерыванием прибором D вибрация во вторичке будут меньше и произвольно выбранного периода такого что и n1 будет, соответственно, меньше относительно первичного количества и k константа. Обозначая в дальнейшем, просто, индуктивность первичного витка или витков в индуктивной связи со вторичкой символом P1, и коэффициент взаимной индукции как M, индуктивность вторички, когда первичная цепь замкнута, будет уменьшена до величины и период будет приблизительно. Аналогично, если символы C1 и L1 обозначают соответственно емкость в первичной цепи и индуктивность регулируемой первичной катушки, период первичной цепи будет такой. Любое из двух выражений найденное для Т2 может быть использовано в определении величины, но последнее более желательно , и это было обнаружено наиболее соответствующим на практике к определенным константам C1, P1, M1 и S1 путем измерения и подсчета приблизительного количества витков катушки L1, которая дает возможность легкого и точного регулирования актуальным (текущим) экспериментом. Выше указанные значения для двух периодов резонирующей заземленной системы как D1 S1 E держаться хорошо только когда проводники, как S1, напрямую подсоединены к земле. Когда, как в возможном случае, конденсатор помещен в заземляющее соединение, значения будет изменены хорошо известным путем для экспертов. Трудности могут возникнуть в закреплении характерной настройке количества цепей разных периодов когда, как во всех выше описанных случаях, они возбуждаются через общую среду или канал. Задача будет облегчена путем калибровки эффектов в цепях, которая, может быть сделана путем регулировки отношения индуктивности к резистивному сопротивлению, или иначе. Как правило будет желательно уравнять действие нескольких цепей на столько на сколько возможно. В связи с выше указанным полезно сказать, что преимущество может быть гарантировано путем применения прибора замыкающего и размыкающего цепь, аналогичного что изображен на рисунке 5, для цели соединения четырех цепей периодически к земле, вместо постоянного, будет понятно, конечно, что влияние разных цепей на приемник практически синхронно. Такой прибор применим также в обычных системах, как например, когда требуется получить сигналы от нескольких станций в одно и тоже время. Путем использования передатчика испускающего четыре разные вибрации или класса импульсов различающихся в их влиянии на как многие элементы приемника, 11 приемных станций могут быть задействованы, что есть, шесть путем комбинации двух из вибраций, с наибольшей безопасностью, четыре путем комбинации трех вибраций, с безопасностью весьма увеличивающейся, и одной путем комбинации всех четырех вибраций с безопасностью которая, для наиболее практических целей, может быть рассмотрена как абсолютная. Разные приемники очевидно будут распределены для соответствия важности нескольких станций. Степень безопасности, также как количество станций которые могут быть выборочно задействованы, может быть еще в дальнейшем увеличена путем выработки импульсов на передающих станциях в любом произвольном порядке следования который, если требуется, может постоянно изменяться, и используя их, на разных приемных станциях, для задействования приемников, согласно с определенным пониманием, кодом, ключем или безопасной комбинацией. Очевидно передатчики и приемники могут быть оснащены намного большим количеством различных элементов которые, комбинируются и соединяются каждым возможным путем, будут позволять выборочное задействование практически неограниченного количества приборов через общий природный или искусственный канал, и такую степень индивидуализации приемника, что будет абсолютно защищен от внешней интерференции и может быть безопасно приведен в действие, когда бы ни потребовалось, среди других бесчисленных приборов этого вида. Будет видно из рассуждения о природе и целях изобретения, что это применимо не только к специальным описанным системам, в которых передача импульсов осуществляется через природную среду, но и к другим системам для передачи телеграфных и телефонных сигналов или энергии для любой цели, и какой бы ни была среда через которую импульсы передаются, что есть сказать, общий принцип совершения оперирования приемником зависит от объединенного или результирующего воздействия двух или более электрически различных или настроенных цепей является применимым не только к специальной описанной системе телеграфа в которой электроэнергия передается через природную среду, но также к таким системам которые включают использование кабеля или провода в качестве проводящей среды. Более того, нет необходимости чтобы переданная энергия должна быть утилизирована для задействования любой специальной формы телеграфного прибора, или фактически любого телеграфного прибора вообще как приемник может быть реле или похожим устройством которое контролируется любым другим видом прибора, таким например как управляющий механизм само двигающегося судна. Поэтому изобретение, широко рассмотрено, одно для передачи и утилизации специальным способом электроэнергии в общем. частично описанной и определенной природу названного изобретения и что способ его осуществления представлен, как сообщено мне иностранным корреспондентом,

Формулы:

Я оглашаю то что я заявляю в патенте является: — 1. В системе для передачи энергии, комбинирование с приемником включающего множество элементов и зависящих для действия под их совместным действием, из средств для производства множества разного вида колебаний или импульсов, соответственно адаптированных приводить в действие элементы приемника, как установлено выше. 2. В системе для передачи электроэнергии, комбинирование с приемником включающего множество элементов и зависящих для оперирования под их совместным действием, из передатчика имеющего множества элементов способных отдельно производить различные виды колебаний или импульсов, каждый вид был адаптирован задействовать только один из элементов приемника, как установлено выше. 3. В системе для передачи электроэнергии, комбинирование с приемником включающего множество элементов и зависящих для оперирования на их совместное действие из двух или больше из этих же, из передатчика адаптированного производить множество различных видов колебаний или импульсов, каждый вид был адаптирован задействовать только один из элементов приемника, как установлено выше. 4. В системе для передачи электроэнергии, комбинирование с средствами для производства двух или более различных видов колебаний или импульсов, приемных цепей, каждая адаптирована реагировать на волны или импульсы только одного вида, и приемного устройства зависящего для оперирования на совместное воздействие нескольких приемных цепей, как установлено выше. 5. В системе для передачи электрических импульсов, и оперирования или контролирования сигнализации или других аппаратов таким образом, комбинирование с передатчиком адаптированным для производства двух или более различных видов или классов колебаний или импульсов, чувствительных приемных цепей, каждая адаптирована реагировать на импульсы или колебания только одного вида или класса, и приемного устройства зависящего, для оперирования на совместное действие чувствительных цепей, как установлено выше. 6. В системе для передачи электрических импульсов, и оперирования или контролирования сигнализации, или других аппаратов таким образом, комбинирование с передатчиком адаптированным для производства двух или более различных видов или классов колебаний или импульсов, чувствительных цепей на приемной точке или станции, каждая адаптирована реагировать на импульсы или колебания только одного вида или класса, местной цепи сконструированной быть завершенной (замкнутой) путем совместного действия чувствительных цепей и приемного устройства соединенного с ними, как установлено выше. 7. В системе для передачи электрических импульсов и оперирования или контролирования сигнализации или других аппаратов таким образом, комбинирование с передающим аппаратом адаптированным для производства двух или более различных видов или классов колебаний или импульсов, средств для изменения связей импульсов нескольких видов, чувствительных цепей каждой адаптированной реагировать на импульсы или колебания только одного вида или класса, и приемного устройства зависящего для оперирования на совместное действие чувствительных цепей, как установлено выше. 8. В системе, такой как здесь описана, комбинирование с передатчиком адаптированным для производства множества различных видов электрических колебаний или импульсов, приемного аппарата включающего множество цепей, чувствительного прибора и реле включенного в каждую цепь, и отрегулированных реагировать на импульсы или колебания только одного вида, и приемного аппарата в местной цепи контролируемого реле и адаптированного быть завершенным (замкнутым) путем совместного действия всех названых реле, как установлено прежде. 9. В системе описанного вида, с передатчиком адаптированным для производства двух или более последовательных колебаний или импульсов разных частот, приемного аппарата включающего множество чувствительных цепей каждой настроенной реагировать на импульсы одной из последовательностей произведенных передатчиком, и сигнализирующего устройства зависящего для его оперирования на совместное действие названных цепей, как установлено прежде. 10. Комбинирование, с множеством передающих элементов, каждый адаптирован производить серии импульсов или колебаний различного характера, и средств для контролирования и регулировки их, приемника имеющего множество приемных цепей каждая из которых адаптирована подвергаться влиянию только одной из серий импульсов, и зависящей для его оперирования на совместное действие всех названных цепей, как установлено прежде. 11. Комбинирование с передатчиком адаптированным к производству серий электрических импульсов или колебаний различного характера и в данном порядке последовательности, приемным аппаратом включающие элементы адаптированные реагировать на такие импульсы в соответствующем порядке, и зависящего для его оперирования на совместное действие названных элементов, как установлено прежде. 12. В приемном аппарате, комбинирование множества чувствительных цепей, каждая из которых настроена реагировать на волны или импульсы данного вида или класса, приемной цепи контролируемой чувствительными цепями и прибором соединенным с приемной цепью адаптированным быть оперируемым когда названная цепь замкнута соответствующим действием двух или более чувствительных цепей, как установлено прежде. 13. Метод оперирования удаленными приемниками который состоит в производстве и передаче множества видов или классов электрических волн или импульсов, воздействие волнами или импульсами каждого класса одного из элементов приемника, и контролирование действия приемника путем совместного воздействия двух или более названных элементов, как установлено прежде. 14. Метод сигнализации который состоит в производстве и передаче множества видов или классов электрических волн или импульсов, развитии этими волнами или импульсами каждого класса тока в одной из множества приемных цепей и контролировании посредством таких цепей местной цепи, как установлено прежде. 15. Метод сигнализации который состоит в производстве множества или серий волн или импульсов отличающихся друг от друга по характеру или порядку последовательности, возбуждении волнами или импульсами каждой из серий одной из множества приемных цепей и контролировании такими цепями местной цепи, как установлено прежде. 16. Метод сигнализации который состоит в производстве множества или серий волн или импульсов, изменения характера или порядка следования нескольких серий, возбуждении волнами или импульсами каждой из серий одной из множества приемных цепей и контролировании такими цепями местной цепи, как установлено прежде. Dated this IGth day of July 1901. H'ASELTINE, LAKE & Co., 45-S'outhampton1 Buildings, London, YT.C., Agents foi' the Applicant. fiedldl!: Printed for His Majesty's Stationery Office, by Love & Alalcomson, Ltd.—1902.
