Патент Тесла (аппарат для утилизации эффектов переданных через природную среду)



united states patent office. Аппарат для утилизации эффектов переданных через природную среду. Патент No. 685,956, 6 Ноября, 1901 года. Оригинальная заявка заполнена 1 августа 1899 серийный №725,749. Разделенная и эта заявка заполнена 2 ноября 1899 года. Возобновлена  29 мая, 1901 года серийный №62,318
Того кого это может касаться:

Да будет известно что Я, Никола Тесла, житель соединенных штатов, проживая в нью-йорке, изобрел новое и полезное изобретение в Аппарате для утилизации эффектов переданных с расстояния к приемному устройству через природную среду, на которое ссылается следующая спецификация совместно с рисунками, которые вместе составляют единое целое. Предмет моего настоящего изобретения заключается в усовершенствовании в мастерстве утилизации эффектов переданных с расстояния к приемному устройству через природную среду; и он состоит в новом аппарате далее описанном. Эта заявка является частью одного целого заполненного мной 1 Августа, 1899 года, серийный номер № 725,749, и базирующейся на утверждающая метод здесь описанный и который может быть  осуществлен путем использования аппарата формирующего предмет этой заявки. Мое изобретение очень полезно в соединении с методами и аппаратами для оперирования удаленными приемными устройствами посредством электрических колебаний произведенных характерными передатчиками и переданными к таким приемным устройствам и через природную среду; но оно очевидно имеет широкую степень применения и может быть использовано, например, в исследовании или утилизации земных, солнечных, или других колебаний произведенных природными источниками. Несколько путей или методов передачи электрических колебаний через природную среду и утилизация их для оперирования удаленными приемниками в настоящее время известны и применяются с большим или меньшим успехом для достижения разных полезных результатов. Один из этих путей состоит в производстве соответствующим аппаратом лучей или радиации—которые есть, колебаниями—которые распространяются по прямым линиям через пространство, направляя их на приемный или записывающий аппарат на расстоянии, и таким образом приводя последний в действие. Этот метод старый и хорошо известный, и был взят главным образом на вооружение в недавнее время благодаря исследованиям Герца. Другой метод состоит в пропускании тока через цепь, предподчительно занимающей большую площадь, индуцируя таким образом в аналогичной цепи, расположенной на расстоянии, другого тока влияния им любам удобным способом на приемное устройство.   Еще есть другой путь, который также был известен на протяжении многих лет, это пропускать любым соответствующим способом ток через часть земли, как присоединением к двум точкам земли, желательно на значительной дистанции друг от друга, два вывода генератора и заряжать частью тока распространяющегося через землю удаленную цепь, которая аналогична устроена и заземлена в двух широко разнесенных точках и которая сделана для воздействования на чувствительный приемник. Так другой метод базируется на факте того, что атмосферный воздух, который известен как прекрасный изолятор к токам генерируемых обычными аппаратами, становится проводником под воздействием токов или импульсов  весьма высокой электродвижущей силы, метод генерации, которой я разработал. Таким способом воздушный слой, который легко доступен, становится способным для производства многих желательных эффектов на расстоянии, несмотря на дальность. Этот метод, к тому же, позволяет брать преимущества из многих тех усовершенствований которые достижимы в обычных системах передачи включая использующих металлический проводник.  Очевидно какой бы метод не задействовался, желательно чтобы колебания производимые передающим аппаратом были как можно мощнее, и путем использования определенных форм высокочастотного аппарата который я разработал и который теперь хорошо известен важными практическими преимуществами в этом отношении гарантированными. Кроме того, поскольку в большинстве случаев количество энергии переданное к удаленной цепи является только малой частью от общей энергии выходящей от источника, это необходимо для достижения лучших результатов что любой характер приемника и природы колебаний столько сколько возможно энергии переданной должно было сделано возможным для оперирования приемником,  и с этим объектом принимая во внимание я имел прежде, среди других средств, задействующих приемную цепь высокой самоиндукции и очень маленького сопротивления и периода такого как для вибрации в синхронизме с колебаниями,  посредством количества отдельных импульсов от источника сделанных для взаимодействия, таким образом увеличивающийся эффект на и гарантирует действие приемного устройства. Путем этих методов бесспорные преимущества будут гарантированы во многих случаях; но очень часто усовершенствования неприменимы совсем или если выгода очень маленькая. Очевидно когда источник один производит постоянное напряжение или выдает импульсы длинной продолжительности то невозможно усилить эффекты таким способом, и когда, с другой стороны, он один поставляет короткие импульсы высокой степени скорости последовательности преимущество полученное этим путем незначительно, из-за радиации и неизбежных фрикционных потерь в приемной цепи. Эти потери главным образом снижают интенсивность и количество взаимодействующих импульсов, и из-за этого начальная интенсивность каждого из них неизбежно ограничена только незначительным количеством энергии таким образом сделанной доступной для единственной операции приемника. Так как это количество следовательно зависит от энергии переданной приемнику одним единственным импульсом, то очевидно необходим задействовать любой очень большой и дорогой, и следовательно неудобный передатчик, или иначе прибегнуть к аналогичному неудобному использованию приемного устройства слишком хрупкого и легко выходящего из строя. Более того, энергия полученная через взаимодействие импульсов в форме сверхбыстрых вибраций и поэтому это неудобно для обычных приемников, более того эта форма энергии занимает узкую полосу пропускания относительно режима и времени ее применения к таким приборам.  Для преодоление этих и других ограничений и недостатков которые прежде существовали в таких системах передачи сигналов или сообщений и делая возможным исследования импульсов или колебаний распространяющихся через природную среду от любого вида источника и их практической утилизации для любой цели к которой они применимы, Я разработал новый метод, который я описал в рассматриваемой заявке, заполненной 24 июня, 1899, серийный No. 721,790, и которая, в общих чертах изложено, состоит в осуществлении в течении произвольного временного интервала сохранения энергии доставленной от таких импульсов и утилизации потенциальной энергии так полученной для воздействия на приемное устройство. Мое настоящее изобретение предназначено для одинаковых общих целей, и   оно включает еще один аппарат посредством которого сходные результаты могут быть получены. Главная особенность которая отличает метод моего настоящего изобретения от предыдущего изобретения, на который только что ссылались, в том что энергия сохраняется не так как в предыдущем случае, получаемая от энергии колебаний или эффектов переданных с расстояния, а от независимого источника. Лучший способ выполнения моего изобретения который Я в настоящее время знаю это сохранить электрическую энергию полученную от соответствующего электрического генератора в конденсатор и контролировании сохранения или применения этой энергии посредством чувствительного прибора задействуемого посредством эффектов или колебаний, и таким образом причиняющих задействоваться приемник. В практическом применении этого метода я обычно поступаю следующим образом: В любой точке где я желаю исследовать или утилизировать для любых целей эффекты или колебания распространяющиеся через природную среду от любого вида источника Я доставляю соответствующий генератор электричества—как, например, батарея и конденсатор – который Я подсоединяю к полюсам генератора последовательно с чувствительным прибором способным изменять свое электрическое сопротивление или другое свойство путем воздействия колебаний вышедших от источника. К выводам конденсатора я подсоединяю приемник который должен задействоваться последовательно с другим прибором соответствующей конструкции, который выполняет функцию периодического разрядника конденсатора  через  приемник и в течении таких интервалов времени какие могут наиболее соответствовать для рассматриваемой цели. Этот последний прибор может только (просто) состоять из двух стационарных электродов разделенных слабым диэлектрическим слоем незначительной толщины,  но достаточным чтобы сильно понизить или практически прервать ток в цепи при нормальных условиях, или  он может содержать выводы один или больше из которых подвижны и приводятся в действие путем любой соответствующей силы и адаптированы чтобы замыкаться и размыкаться друг с другом любым подходящим способом. Чувствительным прибором может быть любой из множества приборов этого вида которые известны способностью подвергаться воздействию колебаний, импульсов, или эффектов распространяющихся через среду,  и он может быть такого характера что обычно—: что когда он находится не под воздействием—он полностью предотвращает прохождение электричества от генератора к конденсатору, или он может быть такой что он допускает последовательное пропускание через себя тока и заряжание конденсатора с низкой скоростью. В любом случае будет видно что если колебания, какой бы природы не были, служат причиной существенного снижения в электрическом сопротивлении чувствительного прибора ток от батареи будет проходить более легко в конденсатор, который будет заряжаться с более высокой скоростью, и следовательно каждый из его разрядов через приемник, периодически осуществляемый путем специального прибора выше указанного который выполняет эту функцию,  будет сильнее чем обычно— это есть, когда чувствительный прибор не задействован колебаниями. Очевидно тогда если приемник будет так регулироваться что это не отвечает на сравнительно слабые нормальные разряды конденсатора, если они будут возникать, но только к тем более сильным которые происходят на уменьшении сопротивления чувствительного прибора он будет оперироваться только когда этот прибор задействуется колебаниями, таким образом делая возможным исследовать и утилизировать последние для любых требуемых целей.  Главный принцип лежащий в основе моего изобретения и оперирование разными приборами используемыми будет легко понятно путем посылания на прилагающиеся рисунки, в которых— Рисунок 1 диаграмма иллюстрирующая типичную структуру аппарата который может использоваться при внедрении моего метода на практике, и Рисунки 2, 3, 4, and 5 сходные диаграммы модифицированных аппаратов для этих же целей. На рисунке. 1, C это конденсатор, к выводам T и T' которого подсоединена заряжающая цепь, включающей батарею B, чувствительный прибор a, и сопротивление r, все соединены последовательно, как изображено. Батарея должна быть предподчительно очень постоянной электродвижущей силы и интенсивности тщательно определенной для гарантирования лучших результатов.  Сопротивление r, которое может быть фрикционным и индуктивным одновременно, необязательно; но при его использовании легче производить регулировку, и для этой цели оно может быть сделано переменным любым удобным и желательно постоянным способом. Принимая что колебания которые будут исследоваться или утилизироваться для некоторых практических целей являются лучами идентичными или аналогичными обычному свету, то чувствительным прибором a может быть селениевый элемент должным образом подготовленный,  так чтобы быть высоко восприимчивым к влиянию лучей,  воздействие которых должно быть усилено путем использования рефлектора A. (Показано на рисунках.) Хорошо известно что когда элементы этого вида подвергаются воздействию таких лучей широко изменяющейся интенсивности они испытывают соответствующие их электрического сопротивления; но путями которыми они прежде использовались они имели очень ограниченную полезность. В дополнении к цепи включающей чувствительный прибор или элемент a предусмотрена другая цепь, которая также подсоединена к выводам  T T' конденсатора.   Эта цепь, которая может быть названа "приемная цепь" включает приемник R и последовательно с ним прибор, выше указанный, который выполняет обязанность периодического разрядника конденсатора через приемник. Это будет записано что, как показано на рисунке 1, приемная цепь находится в постоянной связи с батареей и выводом конденсатора T,  и это было установлено что иногда желательно полностью изолировать приемную цепь на все время кроме, кроме моментов когда прибор  d оперирует разрядом конденсатора, таким образом предотвращая любое беспокоящее влияние которое иначе может причиняться в этой цепи батареей или конденсатором в течении периода когда приемник не задействован. В таком случае два прибора, как d, могут использоваться, один в каждом соединении от конденсатора к приемной цепи, или иначе один единственный прибор этого вида, но соответственно модифицированной конструкции, так что  он будет замыкать и размыкать одновременно и на соответствующих интервалах времени оба соединения этой цепи с конденсатором T and T'. Из предшествующего действие аппарата, как проиллюстрировано на рисунке   1, будет сразу понятно. Обычно—это есть, когда он не подвержен влиянию лучей совсем или очень слабо—элемент a, будучи сравнительно высокого сопротивления, допускает только сравнительно слабый ток проходить из батареи в конденсатор, и отсюда последний заряжается со слишком медленной скоростью чтобы аккумулировать в течении интервала времени между двумя последовательными операциями прибора  d достаточно энергии для оперирования приемником или, в общем говоря, произвести требуемые изменения в приемной цепи. Это условие легко обеспечивается путем соответствующего выбора и регулировки разных описанных приборов, так что приемник будет оставаться нереагирующим на слабые разряды конденсатора которые могут иметь место когда элемент a задействуется слабо или вообще не реагирует лучами или колебаниями; но если теперь новые лучи допускаются падать на элемент или если интенсивность тех которые уже действуют на него будет увеличена по любой причине тогда его сопротивление будет уменьшаться и конденсатор будет заряжаться батареей с более высокой скоростью, задействуя достаточный потенциал энергии для сохранения в конденсаторе в течении периода бездействия прибора d для оперирования приемником или внесения любого желательного изменения в приемную цепь когда прибор  d действует. С ссылкой на рисунок 1 может быть полезно заметить что электрические связи разных проиллюстрированных приборов могут быть сделаны разными путями. Например, чувствительный прибор вместо подсоединения последовательно, как показано, может быть подсоединен параллельно конденсатору, эти изменения иллюстрированы на рисунке 3, в котором приборы уже описанные отображены аналогичными символами соответствующими таким же на рисунке 1. В этом случае будет наблюдаться что конденсатор, который заряжается от батареи B через сопротивление r, желательно индуктивного и по сути связанного с емкостью конденсатора, сохранит меньше энергии когда чувствительный прибор a возбуждается лучами, и его сопротивление таким образом уменьшено. Регулировка разных инструментов может тогда быть такой что приемник будет оперироваться только когда лучи уменьшены по интенсивности или прерваны и  полностью предотвращают от падения на чувствительный элемент, или чувствительный прибор может быть расположен, как показано на рисунке 4, параллельно сопротивлению r или помещен любым соответствующим путем в цепь содержащей приемник—например, как проиллюстрировано на рисунке 5 – в обоих из которых рисунки разных приборов помечены символами соответствующими таким же как на рисунке 1, так что рисунки становятся само поясняющими. С другой стороны, несколько инструментов могут быть подсоединены по мостовой схеме,  как будет далее объяснено с ссылкой на рисунок 2, или иначе подсоединены или связаны; но в каждом случае чувствительный прибор будет выполнять ту же самую обязанность – что является, контролировать энергию сохраненную и утилизированную некоторым соответствующим путем для причинения действия приемника в соответствии с прерывистостью или изменением эффектов или колебаний—и в каждом случае путем разумного выбора приборов и тщательной регулировки преимущества моего метода могут более или менее полностью гарантированы. Я нахожу это желательным, тем не менее, следовать плану который я проиллюстрировал и описал.  Было обнаружено, что конденсатор важный элемент в структуре. На рисунке 2 изображена модифицированная конструкция аппарата который особым образом адаптирован для исследования и утилизации очень слабых импульсов или колебаний, такие как могут быть использованы в передаче сигналов или производстве других желательных эффектов на очень больших расстояниях. В этом случае энергия сохраненная в конденсаторе проходит через первичку трансформатора, вторичная цепь которого содержит приемник, и  надлежащим образом приводит в состояние аппарат еще более соответствующим для использования в детектировании слабых импульсов, в дополнении к чувствительному прибору который задействывается импульсами, другой такой прибор включен во вторичную цепь трансформатора. Схема соединенийв главном является мостовой, четыре ветки которой сформированы чувствительным прибором a и сопротивлениями L, L', и L", все из которых должны быть предподчительно индуктивными и также регулироваться постоянным способом или очень маленькими шагами. Конденсатор C', который главным образом имеет значительную емкость, подсоединен к двум противоположным точкам моста, в то время как батарея B, последовательно с постоянно-регулируемым не индуктивным сопротивлением r', подсоединена к другой паре противоположных точек, как обычноl. Четыре сопротивления включенных в ветки моста - называемых, a, L, L', и L"—соответствующего размера и так соразмеримы, что при нормальных условиях – что есть, когда прибор а не подвергается влиянию или очень слабо, колебаний—не будет разницы потенциалов, или, в любом случае, минимум его на выводах T и T' конденсатора. Предполагаем в настоящем случае что колебания исследуемые или утилизированные такие чтобы производить разницу электрического потенциала, какую ба не маленькую, между двумя точками или областями природной среды, таких как, земля, вода, или воздух, надлежащим образом применяя эту разницу потенциалов эффективно к чувствительному прибору а выводы которого подсоединены к двум плоскостям  P и P',  которые должны быть так велики по площади поверхности как возможно и так расположены в среде чтобы наибольшая возможная разница потенциалов производилась колебаниями между выводами чувствительного прибора. Этот прибор в настоящем случае одной из близких конструкций, состоящей из изолирующей трубки, которая обозначена толстыми линиями на рисунках и которая имеет свои концы плотно закрытыми двумя проводящими пробками с уменьшенными расширениями (reduced extensions), на которых держатся две щетки b b, через которые ток передается к прибору. Трубчатое пространство между щетками частично заполнено  проводящим чувствительным порошком, как отображено, характерный размер которого и размер его гранул был определен и отобран прежде путем эксперимента. Эту трубку я вращаю с помощью часового механизма или другими средствами с одинаковой и соответствующей степенью скорости, и при этих условиях Я обнаружил что этот прибор работает от колебаний выше принятого вида по способу аналогичному стационарному элементу по отношению к лучам света. Его электрическое сопротивление уменьшается когда он задействывается колебаниями и автоматически восстанавливается при прекращении их влияния. Гранулы порошка должны быть одинаковой постоянной, желательно круглой, формы, и атмосфера в трубке должна поддерживаться постоянной и очень сухой.  К выводам T и T' конденсатора C' подсоединена катушка p, обычно состоящая из нескольких витков проводника очень маленького сопротивления, которая является первичкой трансформатора выше указанной, последовательно с прибором  d, который выполняет разряд конденсатора через катушку p на предопределенных интервалах времени. В настоящем случае этот прибор состоит из цилиндра сделанного частично из проводящего и частично из изолирующего материала e и e't, соответственно, который вращается с желательной степенью скорости любыми удобными средствами. Проводящая часть e находится в хорошем электрическом контакте с осью S и оснащена тонкими сегментами, как f, по которым скользит щетка k, которая регулируется по длине вдоль цилиндра. Другая щетка b', которая подсоединена к выводу конденсатора T', будучи устроенной опираться на ось S, будет видно что всякий раз когда щетка k приходит в контакт с проводящим сегментом e цепь включая первичку  p будет замкнута и конденсатор, если заряжен, разрядится через нее. Путем регулировки скорости вращения цилиндра и местоположения щетки  k вдоль оси его цепь может быть замкнута или разомкнута в быстрой последовательности и оставаться замкнутой или разомкнутой в течении такого интервала времени какой требуется. В индуктивной связи с первичкой p находится вторичная катушка s, обычно намного тоньшего провода и намного большего количества витков чем предшествующая, к которой подсоединен последовательно приемник R, изображен как обычное магнитное реле, как постоянно регулируемое неиндуктивное сопротивление r", батарея B' надлежащим образом определенной и очень постоянной электродвижущей силы, и наконец чувствительный прибор a' сходной конструкции с a, который также вращается с постоянной скоростью и который, с его щетками  b' b", замыкает вторичную цепь. Электродвижущая сила батареи B' так отградуирована посредством регулировки сопротивления  r"  так что диэлектрические слои в чувствительном приборе  a' натянуты очень близко к точке пробоя и дают путь на незначительное увеличение электрического напряжения на выводах прибора. Это будет конечно понятно что сопротивление r" используется преимущественно по причине удобства и что  можно обходится без него, в котором случае регулировка может осуществлена многими другими, как путем определения должного количества или крупности чувствительного порошка, или путем изменения расстояния между металлическими пробками или концами трубки. Это же может быть сказано про сопротивление r', которое подсоединено последовательно с батареей B и служит для регулировки силы последней, так что диэлектрические слои чувствительного прибора a подвергнуты сходному напряжению и поддерживаются в состоянии тонкого равновесия.  Разные инструменты будучи присоединенными и отрегулированными описанным способом, теперь легко будет видно из следующего, что при нормальных условиях, прибор будет неподвержен влиянию колебаний, или практически так,  и это будучи не или только очень незначительное количество энергии сохраненной в конденсаторе,  периодическое замыкание первичной цепи трансформатора через оперирование прибором  d не имеет существенного влияния на первичную катушку p, и следовательно не будет генерироваться ток во вторичной катушке s, по крайней мере не так как будет нарушаться состояние тонкого баланса существующего во вторичной цепи включающей приемник и таким образом последний не будет задействоваться батареей  B'; но когда, благодаря колебаниям или импульсам переданным через природную среду от удаленного источника, какая бы не маленькая, создается между выводами прибора а диэлектрические слои в котором, неспособны поддерживать увеличенное напряжение, давая путь и позволяя току батареи  B проходить сквозь, таким образом причиняя разницу потенциалов на выводах T и T' конденсатора.   Достаточное количество энергии будет теперь сохраняться в этом инструменте в течении временного интервала между двумя последовательными действиями прибора d, каждое замыкание первичной цепи последним порождает прохождение внезапных токовых импульсов через катушку p, которая индуцирует соответствующий ток сравнительно высокой электродвижущей силы  во вторичной катушке s. Благодаря этому диэлектрик в приборе  a' дает путь, и ток батареи B' будет допущен к проходу через приемник R есть задействован, но только на мгновение, since путем вращения приборов a, a', и d которые могут быть все приводится от одной оси,  исходные условия сохранены, допуская, конечно, что электродвижущая сила устанавливается путем колебаний на выводах чувствительного прибора a  является только мгновенной или по продолжительности не длиннее чем время замыкания первичной цепи; иначе приемник будет приводится в действие  определенное количество раз и так долго как влияние колебаний на прибор продолжается. Надлежащим образом сделать разряженную энергию конденсатора более эффективной в причинении оперирования приемником, сопротивление первичной цепи должно быть очень мало и вторичная катушка s должна иметь количество витков во много раз большее чем у первичной катушки p. Это будет отмечено что так как конденсатор при предположении всегда заряжается в одинаковом направлении сильным токовым импульсом во вторичной катушке, который индуцируется в момент когда щетка k приходит в контакт с сегментом e, есть также неизменного направления, и для достижения лучших результатов необходимо подсоединить вторичную катушку так что электродвижущая сила этого импульса  будет добавлена к силе батареи и мгновенно усилит ее. Однако; при определенных условиях, которые хорошо понятны тем кто осведомлен в этом мастерстве, приборы  будут задействоваться каким бы путем вторичка не присоединялась. Желательно сделать индуктивные сопротивления L и L' относительно большими,  как они есть параллельно с прибором a и мощными, если сделать слишком маленькими, ослабнет их чувствительность. С другой стороны сопротивление L" должно быть не слишком большим и должно быть связано с емкостью конденсатора и количеством  замыканий и размыканий осуществляемых прибором  d хорошо известными путями.    Сходные соображения применяются, конечно, к цепям включающим первичку p и вторичку s, соответственно. Путем тщательного исследования хорошо известных правил научного дизайна и регулировки частей аппарата могут быть сделаны черезвычайно чувствительными и способными реагировать на найслабейшие влияния, таким образом делая возможным утилизировать импульсы или колебания переданных с очень больших дистанций и слишком слабыми чтобы быть детектироваными или утилизированными любами путями прежде известными, и в этом изложении метод здесь описанный может использоваться для многих научных и практических использований широкого объема.  Очевидно характер приборов и метод по которому они присоединяются или связаны могут широко изменятся без отклонения от общей сути моего изобретения. Что я объявляю как новое и желаю запатентовать, это есть 1. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника, комбинирование сохраняющего устройства, заряжающей цепи соединенной с ним и включающей прибор чувствительный к воздействию эффектов или колебаний и определяющей под их контролем поток тока в заряжающей цепи, приемной цепи включающей приемник, и средств для периодического разряжения сохраняющего устройства через приемную цепь, по существу как описано.2. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника, комбинирование конденсатора, заряжающей цепи соединенной с ним и включающей источник электричества и прибор чувствительный к воздействию эффектов или колебаний и определяющим под их контролем поток тока в заряжающей цепи, приемной цепи включающей приемник, и средства для периодического разряжения конденсатора через приемную цепь, по существу как описано.3. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника, комбинирование цепи включающей источник электричества, сохраняющего устройства адаптированного для зарядки таким образом, и устройства обычно очень высокого сопротивления но адаптированного к снижению когда на него воздействуют эффекты или колебания, с приемной цепи соединенной с сохраняющим устройством и включающей приемник и прибор адаптированный размыкать и замыкать приемную цепь на определенных интервалах времени, по существу как описано.4. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника, комбинирование цепи включающей источник электричества, конденсатора и устройства обычно очень высокого сопротивления но адаптированного к снижению когда на него воздействуют эффекты или колебания, с приемной цепи соединенной с конденсатором и включающей приемник и прибор адаптированный размыкать и замыкать приемную цепь на определенных интервалах времени, по существу как описано.5. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника, комбинирование цепи включающей источник электричества, сохраняющего устройства адаптированного для зарядки таким образом, и устройства обычно очень высокого сопротивления но адаптированного к снижению когда на него воздействуют эффекты или колебания, с приемной цепи соединенной с сохраняющим устройством и включающей первичку трансформатора и прибор адаптированный размыкать и замыкать такую вторичную цепь на определенных интервалах времени, и приемника включенного во вторичку трансформатора,  по существу как описано.6. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника, комбинирование электрического сохраняющего устройства, заряжающей цепи соединенной с ним и включающей прибор чувствительный к воздействию эффектов или колебаний и определяющего под их контролем поток тока в заряжающей цепи, и приемной цепи снабжаемой энергией от сохраняющего устройства и включающей приемник и прибор чувствительный к электрическим изменениям в приемной цепи, по существу как описано.7. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника,  комбинировании конденсатора, заряжающей цепи соединенной с ним и включающей прибор чувствительный к воздействию эффектов или колебаний и определяющего под их контролем поток тока в заряжающей цепи, и приемной цепи снабжаемой энергией от конденсатора и включающей приемник и прибор чувствительный к электрическим изменениям в приемной цепи,  по существу как описано.8. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника,  комбинировании цепи, независимого местного источника электричества включенного в нее, сохраняющего устройства соединенного с названной цепью и адаптированного получать энергию от названного источника, прибора обычно очень высокого сопротивления, но адаптированного к снижению своего сопротивления под воздействием эффектов или колебаний, приемной цепи соединенной с сохраняющим устройством, трансформатора, первичка которого включена в названную цепь, прибора адаптированного размыкать и замыкать приемную цепь на определенных интервалах времени, приемника, и устройства, обычно очень высокого сопротивления, но адаптированного его снижать под воздействием колебаний или эффектов, и включенного во вторичную цепь трансформатора, как указано выше.9. В аппарате для утилизации эффектов или колебаний переданных через природную среду от удаленного источника, комбинировании с сохраняющим устройством, прибора чувствительного к эффектам или колебаниям и определяющего под их контролем поток тока в приемной цепи, по существу как выбрано выше.10. В аппарате для утилизации эффектов или или колебаний переданных через природную среду от удаленного источника, комбинировании с сохраняющим устройством и независимого источника энергии для его зарядки, приемной цепи соединенной с сохраняющим устройством, прибора чувствительного к эффектам или колебаниям и адаптированного к изменению своего сопротивления под воздействием таких эффектов или колебаний и определяющих под их контролем поток тока в приемной цепи, по существу как выбрано выше.11. В аппарате для утилизации эффектов или колебаний переданных от удаленного источника, комбинировании сохраняющего устройства, батареи или сходного независимого источника энергии для его зарядки, чувствительного прибора адаптированного к изменению своего сопротивления под влиянием эффектов или колебаний, приемника адаптированного к воздействию разряда сохраняющего устройства, чувствительного прибора находящегося на одной ветке мостового сопротивления, сохраняющего устройства в одной из перекрестных связей между двумя противоположными точками моста, и батареи в другой перекрестной связи, и сопротивлений L, L’, L" в трех оставшихся ветках моста, как выбрано выше. 12. В аппарате для утилизации эффектов или колебаний переданных от удаленного источника, комбинировании сохраняющего устройства, батареи или независимого источника энергии для его зарядки, чувствительного прибора адаптированного к изменению своего сопротивления под влиянием эффектов или колебаний, цепи соединенной с выводами сохраняющего устройства, трансформатора имеющего свою первичку в названной цепи и приемника во вторичной цепи трансформатора, чувствительного прибора находящегося в одной ветке мостового сопротивления, сохраняющего устройства в одной из пересеченных связей между противоположными точками моста и батареи в другой пересеченной связи, и сопротивлений L, L' и L" в трех оставшихся ветках моста, как выбрано выше.

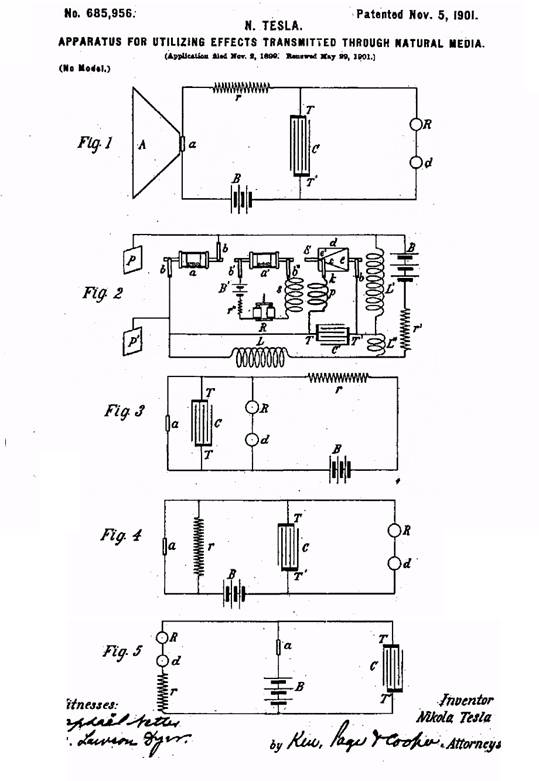

NIKOLA TESLA. Witnesses: E. A. S UNDERLIE, D. D. loud.
