Пайкой называется процесс неразъемного соединения электронных компонентов между собой на печатной плате или без нее для построения постоянной действующей электрической схемы. Для скрепления радиоэлементов между собой служит не клей, а расплавленный металл, который называется припоем. Он обеспечивает не только физическое соединение между проводниками и элементами схемы, о и сам обладает проводимостью.

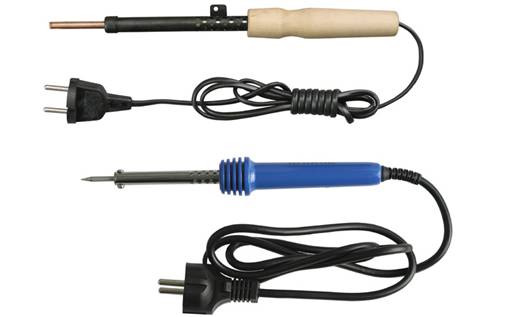

Подставка под паяльник. Более-менее дорогие паяльники, в отличие от самых дешевых, продаются вместе с подставкой. Ее отсутствие здорово связывает руки, когда горячий паяльник на минуту нужно отложить; она помогает избежать лиш­них неприятностей.







Флюс

Флюс служит для удаления окислов с поверхностей материалов и предотвращения окисления места контакта, обеспечивая отличное соединение. Существуют также специальные бессмывочные флюсы. Так же удобно пользоваться флюсом в виде геля или пасты. Для его нанесения тоже можно воспользоваться одноразовым шприцем, только из за его густоты иголку шприцевую придется взять потолще.



жидкий  твердый

 ПастаГель





Припой

Припоем называется плавкий металл, который и служит для соединения проводников. Идеальный припой для работы с электроникой выпускается в виде проволоки и имеет обозначение 60/402. Это обозначение указывает, что материал припоя состоит на 60 процентов из олова и на 40 из свинца. Например, ПОС-60 — отечественный припой. Существует также трубчатый припой (та же проволока), сердцевина которого включает флюсовые добавки.

 Припой в виде брускаВ виде бухты



В процессе пайки активно выделяются токсичные пары свинца. Во избежание их вредного влияния можно купить бессвинцовый припой. Такие виды припоя содержат другие материалы: к примеру, 95 процентов олова и 5 про­центов сурьмы. Однако практически любой металл, составляющий припой (будь то свинец, висмут или индий, а впрочем и та же сурьма), в той или иной степени опасен. Потому всегда паяйте в хорошо проветриваемом по­мещении, независимо от типа припоя!



Отсос (десольдер)

Служит для удаления лишнего олова с контактных пло­щадок печатной платы. Он представляет собой трубку с подпружиненным порш­нем посередине, который создает вакуум. Для его использования достаточно разо­греть олово на плате и затем быстро поместить сопло отсоса на нагретый припой. Нажатие на кнопку отпускает пружину, в результате чего поршень резко подско­чит вверх, отсасывая жидкий металл с платы.





Смывка для флюса.

Доступна в баночках или в виде спрея. Такие смывки крайне рекомендуется использовать для удаления с платы остатков флюса, который мо­жет привести к окислению контактов.





Струбцинный зажим "Третья рука".

Процесс пайки мог бы стать намного проще, если бы у че­ловека было три руки. Увы, большинство людей имеет лишь две, потому прихо­дится использовать небольшие зажимы, в которых можно закрепить деталь во время пайки.





Обычно они имеют вид струбцин.



Перед началом пайки следует убедиться, что все рабочие инструменты подготовлены и находятся в пределах досягаемости. Для этого достаточно проверить следующие пункты.



1. Смочите губку или сложенную вчетверо бумажную салфетку; выжмите всю лишнюю воду. Губка должна быть влажной, но не мокрой.
2.Поставьте паяльник в держатель на подставке и включите его в сеть.
3.Если паяльник имеет функцию регулировки температуры, то лучше всего выставить ее равной 250-400 °С. Для пайки микросхем рекомендуются температуры не более 300 °С
4.Подождите, пока паяльник не разогреется до нужной температуры. Обычно для 25-30-ваттных инструментов на это уходит одна-две минуты.





Большинство паяльников с сенсорами температуры (термопарами) извещают о достижении выставленной температуры световой индикацией.

Если жало паяльника новое, то рекомендуется сперва залудить его. Лужение (покрытие тонким слоем олова) позволяет припою растекаться по кончику жала и тем самым предотвращает образование на нем больших капель. Если такая капля упадет на схему, велика вероятность, что она замкнет накоротко какие-нибудь контакты на плате. Правильно паять следует так: когда наконечник разогревается до нужной температуры, к нему подносят припой и снимают им небольшой кусочек металла. Лишний припой необходимо удалить с кончика, вытерев жало о губку, если нужно. Также рекомендуется периодически очищать жало от загрязнений и остатков флюса. Если же на наконечнике грязь уже спеклась, и вытереть ее становится затруднительным, то всегда можно воспользоваться специальными очистителями.



Успешная пайка требует выполнения нескольких простых правил, наличия опыта и практики.



Во время пайки следует помнить о следующем.

-Чем чище поверхность металла, тем лучше к ней прилегает припой. Поверхность вытравленной печатной платы и кончики проводов можно очистить от загрязнений изопропиловым спиртом. Перед самой пайкой нужно дождаться, пока поверхность не высохнет: вам ведь не нужно, чтобы она вспыхнула, как спичка!

- Держите паяльник под углом 30-45 градусов к рабочей поверхности. При использовании зазубренного наконечника плоская часть кончика жала будет находиться как раз параллельно поверхности печатной платы, обеспечивая дополнительное удобство при пайке соединений.

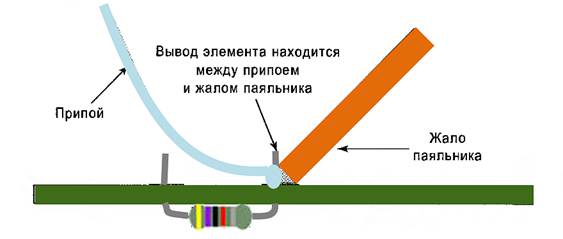

-Всегда прикладывайте наконечник паяльника к рабочему элементу, а не разогревайте припой. К примеру, при пайке провода в переходное отверстие на плате следует коснуться кончиком жала провода и контактной площадки возле переходного отверстия. Затем подождите пару секунд и нанесите на разогретую область платы припой. Как только олово растечется по выводу элемента и контактной площадке, сразу уберите жало паяльника.
-Наносите минимально необходимый объем припоя. Слишком мало припоя, и соединение получится ненадежным; слишком много — и припой застынет в форме огромной капли, замыкая близлежащие выводы радиоэлементов и контактные площадки.
-Необходимый объем припоя можно контролировать по форме расплавленного металла: если между проводом (выводом элемента) и печатной платой образовалась подушечка из нагретого припоя, то все нормально.
-Избегайте наносить дополнительный припой на уже пропаянные соединения. Дополнительный припой на готовых соединениях может привести к дефекту, известному под названием “соединение холодной пайкой”, и в результате схема может отказаться работать вообще.

ЭСР

В процессе пайки может возникнуть опасность электростатического разряда (ЭСР), который, как известно, повреждает чувствительные электронные компоненты и может пустить коту под хвост всю многодневную работу. Даже просто касание радиодеталей и печатной платы руками или паяльником чревато риском. Этот риск нельзя исключить полностью, но можно существенно уменьшить. К счастью, не все радиоэлементы чувствительны к статическому электриче­ству. Однако из соображений безопасности лучше помнить о нем, что бы вы не паяли.

Огромное влияние на накопление электростатического заряда оказывает вид но­симой одежды. Синтетика практически наверняка накопит статику на себе, поэто­му лучше носить одежду из натурального хлопка.

- Если в рабочем помещении на полу лежит ковер, то лучше работать в тапочках, чем босиком или в носках.

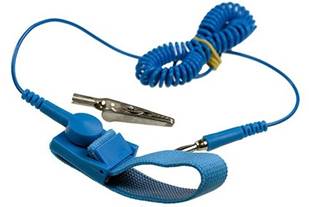

Антистатический браслет



- Всегда, когда возможно, рекомендуется носить антистатический браслет. Провод от браслета следует заземлить, и тогда заряд будет стекать с тела на землю.

Неплохо поместить на пол в рабочем помещении ан­тистатическое покрытие, особенно если пол укрыт густым ковром. Эта простая мера воспрепятствует накоплению статики при скольжении ног по полу.



Пружинный (десольдер) отсос в работе

Какая же последовательность шагов при использовании отсоса для припоя с пружиной внутри? Составим краткий алгоритм.

1.Взведите пружину, а затем поставьте носик отсоса на соединение, с которого нужно удалить припой.
Поместите носик отсоса пря мо на соединение, с которого нужно удалить припой, или непосредственно рядом с ним
2.Аккуратно прикоснитесь кончиком жала паяльника места соединения элементов. Постарайтесь не дотронуться паяльником до носика отсоса, иначе вы можете расплавить его.
3.Как только припой полностью расплавится, нажмите на кнопку пружины, чтобы убрать олово.
4.Перещелкните пружиной еще раз, чтобы попавший внутрь припой не остался в носике отсоса, а попал в резервуар. Неплохо затем выбросить затвердевший припой из отсоса в мусорную корзину. Не стоит выкидывать его на край стола, иначе кусочки олова могут попасть на плату и что-нибудь замкнуть.
5.Повторяйте пп. 1-4 столько раз, сколько необходимо, чтобы убрать с места плохою соединения весь припой.



Если отсоса нет , при монтаже и демонтаже радиодеталей излишки припоя можно убрать оплеткой.





Оплетка прижимается горячим паяльником к выводам элемента. Излишки припоя впитываются в оплетку. При монтаже остается только минимальное количество припоя (необходимое для надежного крепления к контактным площадкам), а при демонтаже деталька хорошо выпрыгивает с места.
