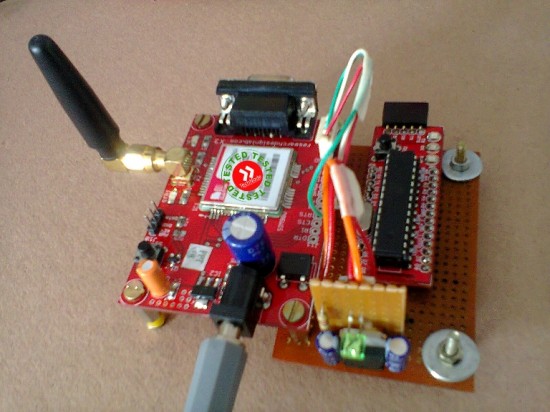

Охранная сигнализация GSM на Arduino








Разработанная система используется для предотвращения / предупреждения любых попыток кражи. Включает в себя аппаратный микроконтроллер и GSM модем.


В случае попытки вторжений, предупреждение передается системой (как смс) на мобильный телефон владельца, или любой заранее сконфигурированный номер мобильного телефона для дальнейшей обработки.

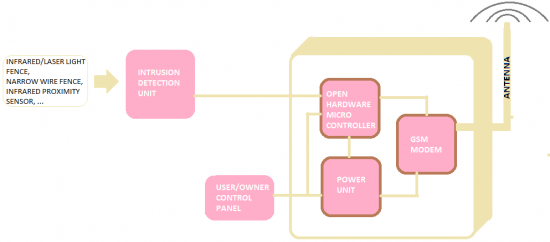

Блок-Схема

Система безопасности включает в себя микроконтроллер Arduino Uno и стандарт SIM900A основе GSM / GPRS модема. Вся система может получать питание от любого 12VDC / 2A блока питания или аккумулятора.

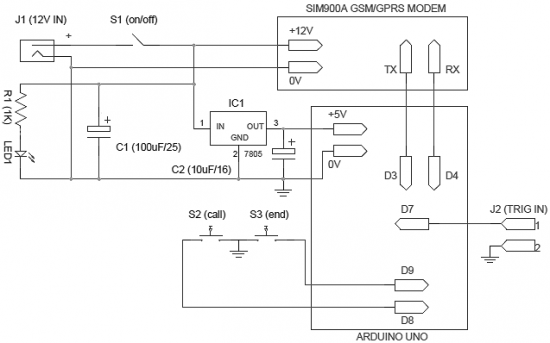

Сигнализация GSM Arduino

Работа системы очень проста и не требует пояснений. Когда на разъеме J2 появляется короткое замыкание, запрограммированное предупреждение автоматически передается на номер мобильного телефона. Обратите внимание, что активный низкий (L) на выводе 1 разъема J2 запускает систему безопасности. Кроме того, по желанию "вызов - оповещение" объект добавляется к системе безопасности, которая будет инициировать телефонный вызов, когда кнопочный переключатель S2 активируется пользователем (или другим электронным модулем).

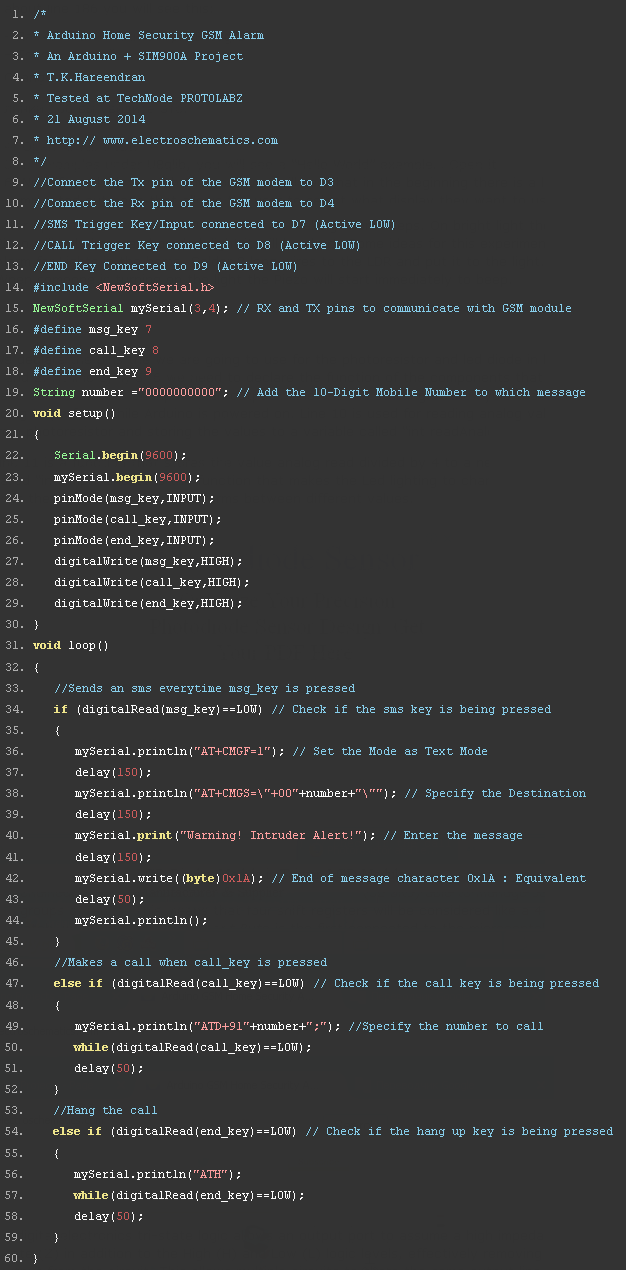

Arduino код:

Вызов может быть прерван нажатием второго кнопочного переключателя S3. Эта опция может быть использована, чтобы сделать "Пропущенный вызов". Вы можете использовать любой SIM900A модем и конечно любой Arduino Uno по вашему выбору. Внимательно прочитайте документацию модема до начала сборки.
