Маркировка резисторов



Цифробуквенная

Наша промышленность выпускает постоянные и переменные резисторы разных конструкций и номиналов: от нескольких ом до десятков и сотен мегаом. Из постоянных наиболее распространены металлопленочные резисторы МЛТ (Металлизованные Лакированные Теплостойкие). Сопротивления резисторов от 1 до 999 Ом, от 1 до 999 кОм и от 1МоМ, обозначают цифрами с единицей сопротивления (R или E - оМ, К - килоом, М - мегаом). Цифро-буквенную маркировку наносят на корпус резистора.  В ней информация о сопротивлении и допуске. Допуск - отклонение истинного значения от маркировочного.

Таблица допустимых отклонений номиналов резисторов советского производства.





Определим номинал резистора



Решение

М22В = 0,22МоМ = 220КоМ= 220000 оМ  +20...-20%



Разберем еще несколько примеров



5К1И = 5,1КоМ =  5100 оМ +5...-5%



2К7Ж = 2,7 КоМ = 2700  оМ +0,1...- 0,1%



К56Ф = 0,56 КоМ = 560 оМ +30...-30%



1ЕОС = 1,0 оМ = 1 оМ +10...-10%



2М2С = 2,2 МоМ = 2200 КоМ  = 2000000  оМ  +10...-10%



В настоящее время допустимые отклонения от номинала обозначают латинскими буквами.





Определим номинал резистора

К15В = 0,15КоМ = 150 оМ  +0,1...- 0,1%

2R2D = 2,2 оМ  +0,5...- 0,5%

R22M = 0,22 оМ  +20...-20%

M82G= 0,82 MоМ = 820 КоМ = 820000 оМ     +2...-2%

4K7J= 4,7 KоМ =  4700 оМ    +5...- 5%

24KK= 24 kоМ = 24000 оМ     +10...-10%

6M8N = 6,8 MоМ =  6800 КоМ =  6800000 оМ    +30...-30%



Наборы резисторов (микросборки) обычно состоят из металло-пленочных резисторов. Необходимую информацию можно получить по цифро-буквенной маркировке. На корпусе, около первого вывода, наносится метка (ключ).



ПримерРассмотрим буковки поближе

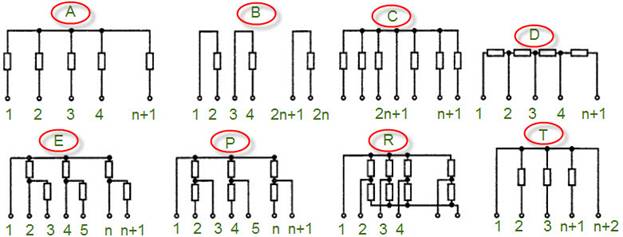

Схема сборки, информирует, по какому алгоритму,  соединены резисторы.





Следовательно 9A102J -  сборка содержит 9 выводов, 8 резисторов по схеме А, номинал 1 КоМ, допуск 5%.



В настоящее время все более используются SMD (Surface Mount Tehnology) компоненты. Они маркируются различными способами. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами. Первые две - номинал, последняя - цифра 10 в степени.  Буква R перед номиналом, десятичная запятая. Цвет корпуса устанавливает производитель.



473= 47 х 1 03  оМ=  47 КоМ = 47000 оМ

562= 56 х 1 02  оМ=  5,6 КоМ = 5600 оМ

200= 20 х 100  оМ=  20 оМ

R470= 0,47 оМ



Для резисторов  типоразмера 0805 (от L=2,10 мм, W= 1,30 мм) с допуском 1%. Первые три цифры задают номинал, а последняя показатель степени (цифра 10 в степени).





7502 = 750 х 102  оМ = 75 КоМ

6801 = 680 х 101  оМ = 6,8 КоМ

0= 0,0 оМ



Для резисторов типоразмера 0603 (от L=1,60 мм, W = 0,85 мм) с допуском 1%.







Две цифры задают номинал, последняя буква показатель степени (цифра 10 в степени). Определяем по таблице.



Таблица EIA-96.



Примеры

39А = 249 х 100  оМ = 249 оМ

32D = 210х 103  оМ = 210 КоМ







Цветовой код



По ГОСТ175-72 и стандарту 62IEC, цветовая маркировка наносится в виде 3-6 колец. Маркировочные кольца должны быть сдвинуты к одному из выводов, или ширина первого и второго кольца в два раза больше остальных. В отдельных случаях, фирмы-производители, вводят свою маркировку, что затрудняет правильное нахождение номинала детали.

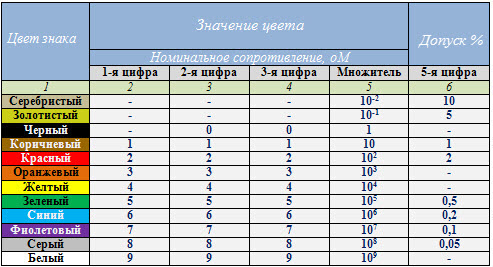

В таблице указано, какими именно цифрами соответствует цветовой код.



5 полос: первые две полосы-цифры, третья-множитель, четвертая-допуск.

4 полосы: первые две полосы-цифры, третья-множитель, четвертая-допуск.

3 полосы  (от 20%): первые две полосы-цифры, третья-множитель.





Определим номиналы резисторов:



желт. фиолет. черн. оранж. красн.  = 470 х 103  оМ = 470КоМ (2%)

желт. феол.черн. крас. сереб. = 470 х 102  оМ = 47 КоМ   (10%)

крас. крас.корич.золот. = 22 х 10  оМ = 220 оМ   (5%)

оранж. оранж. крас.  = 33 х 102  оМ = 3,3 КоМ










Необходимо добавить материалы...
