on-line помощники начинающего радиомана 5

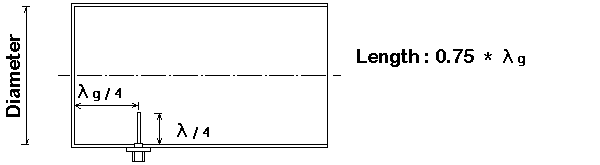

Расчет "Cantenna" (баночной антенны) для Wi Fi.

802.11b and 802.11g WiFi operates between 2412 MHz and 2462 MHz. The TE11 cut-off frequency should be lower than 2412 MHz and the TM01 cut-off should be higher than 2462 MHz.
802.11b and 802.11g WiFi сети работают на частотах от 2412 МГц до 2462 МГц. Поэтому нижняя частота среза должна быть меньше 2412 МГц, а верхняя частота среза должна быть больше 2462 МГц.

Расчет усилителя на биполярном транзисторе.
(Смещение на базе не стабилизировано)

Supply (Питание) Uce (Напряжение коллектор-эмитер) Ic (Ток коллектора) Precision (Точность)

Рабочая частота [MHz]
Диаметр банки [mm]
Нижняя частота среза [MHz]
Верхняя частота среза [MHz]
Guide Wavelength [mm] ( λg)
Длина от штыря до дна λg/4 [mm]
Длина банки 0.75 * λg [mm]
Длина штыря λ/4 [mm]

Supply [V]
Uce [V]
h_FE
Ic [mA]
R1 [k?]
R2 [?]
Precision
