Как использовать ЖК-экран с Arduino

Вы когда-нибудь нуждались в способе отображения некоторых важных данных из вашего arduino. В этом уроке я научу вас, как это сделать, используя 16x2 lcd-экран.

Необходимые материалы

1. ЖК-экран 16x2 с штырями

2. 220 или 330 Ом резистор

3. Потенциометр 10k

4. Ардуино

5. Макетные и соединительные провода

Все эти части довольно дешевы и составляют менее 5 долларов США (за исключением Arduino).

Схема для этого проекта довольно проста и не займет много времени, поэтому возьмитесь за свои макеты, провода arduino и jumper, и давайте займемся этим.

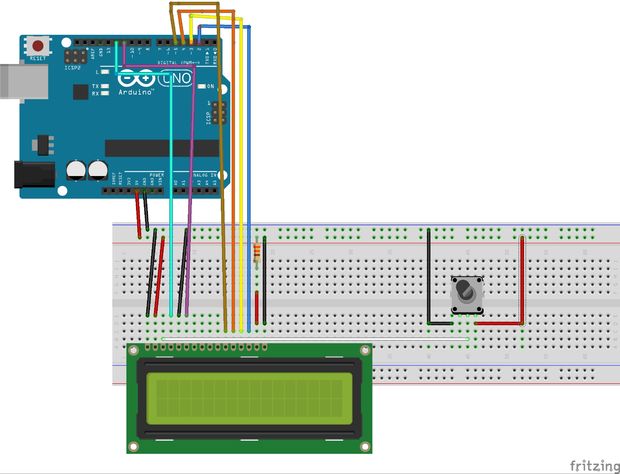

Здесь каждый контакт подключается к.

ЖК-дисплей ------- ARDUINO

VCC ----GND
VDD ----5V
V0 ---- POT
RS ---- D12
R / W --GND
E ---- D11
D4 ----D5
D5 ----D4
D6 ----D3
D7 ----D2
A & 330 Ω ---5V
K ---- GND

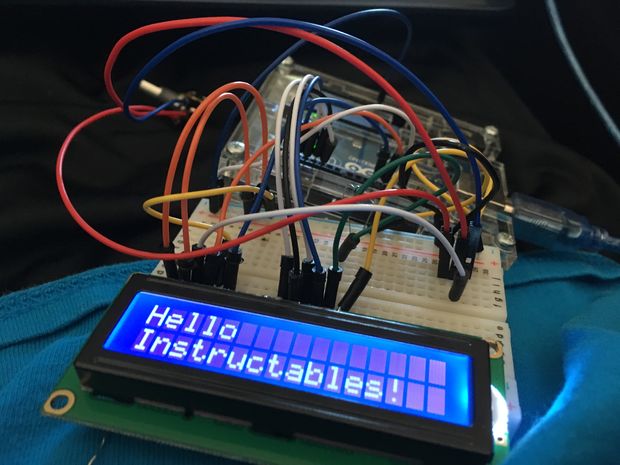

Теперь подключите ваш arduino, и если ваш экран lcd загорится congrats, теперь настройте банк, пока не увидите некоторые случайные символы, а это значит, что у вас нет загруженного кода. Если ваш ЖК-экран не включается, проверьте проводные соединения и соединения с пайкой.

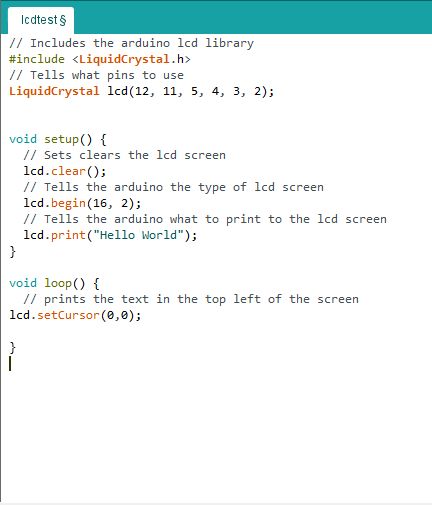

Уже почти все, что нам нужно сделать, это написать эту простую программу и загрузить ее.

// Включает библиотеку arduino lcd
#include <LiquidCrystal.h>

// Указывает, какие штыри использовать

LiquidCrystal lcd (12, 11, 5, 4, 3, 2);

Void setup () {

// Устанавливает очистку экрана lcd

lcd.clear ();

// Сообщает arduino тип экрана lcd

Lcd.begin (16, 2);

// Сообщает arduino, что печатать на экране lcd

Lcd.print ("Hello World"); }

Void loop () {

// печатает текст в левом верхнем углу экрана

lcd.setCursor (0,0);

}

Поэтому просто  вставьте код и загрузите его в свой arduino, и вы все сделали! Теперь вы можете перейти и отобразить всю важную информацию и сделать лучший проект arduino когда-либо!

Если вы хотите найти более продвинутый код он здесь

Если по какой-то причине ваш ЖК-экран не работает, проверьте ваш код и проводку.
