Введение в SIM800L

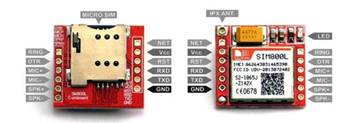

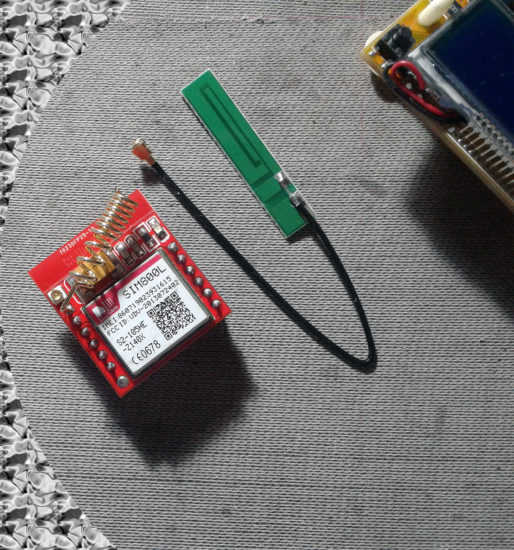

Если вы ищете компактный GSM / GPRS-модуль, вы можете получить SIM800L у большинства трейдеров eBay. Это не самый разумный выбор, но вы можете создавать свои собственные базовые проекты GSM с помощью дешевого модема за пару долларов.SIM800L - это крохотный GSM-модуль, который предлагает данные 2G GSM / GPRS и поддерживает ATCOM расширенные AT-команды. Поскольку он использует метод последовательной связи, легко взаимодействовать с UART почти всех популярных микроконтроллеров. Всего на SIM800L имеется всего 12 подключений (6 × 2 строки), и, как ни удивительно, одна строка содержит все соединения, необходимые для взаимодействия с микроконтроллером, таким как почтенный Arduino!
Быстрый старт

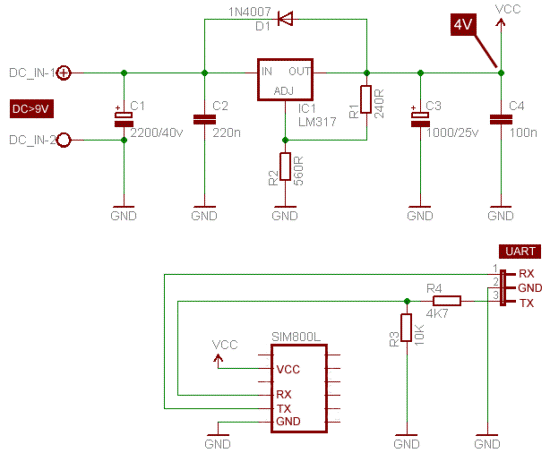

Для начала вам понадобится только блок питания и последовательный порт. Поскольку плата для пробоотборника поставляется без встроенного регулятора напряжения, будьте готовы настроить для этой цели внешний источник питания от 3,4 до 4,4 В. Основываясь на моем опыте, модуль немного голоден, а потребление тока может составлять до 2 А в пиках. Если источник питания не может удовлетворить требуемый ток, модуль будет выключен / сброшен в середине действия. Что касается соединения с последовательным портом, просто подберите подходящий конвертер USB-to-serial. В то время как большинство продавцов eBay заявляют, что их модули SIM800L имеют 5-V-логическую толерантность, официальное техническое описание определяет максимальный высокий уровень, равный 2,8 В. Это требует, чтобы «сложный» конвертер логического уровня работал с 5-V логических схем (к счастью, никаких дополнительных дополнений для логического интерфейса 3,3 В). Вы можете следовать приведенной ниже проверенной схеме, чтобы использовать модуль SIM800L в реальных проектах. Аппаратное обеспечение включает встроенный стабилизатор напряжения и простой логический контроллер, чтобы сделать установку подходящей для большинства проектов DIY.

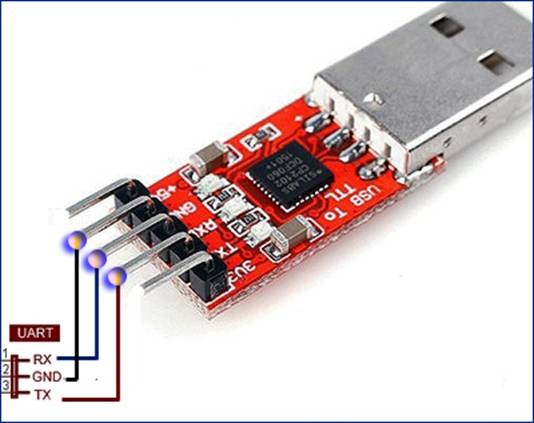

После завершения установки оборудования вставьте надежную SIM-карту в слот SIM-карты модуля SIM800L, подключите устройство USB-to-serial в заголовке UART (см. Следующий рисунок) и включите аппаратное обеспечение. Затем откройте свою любимую программу последовательной связи и настройте ее, чтобы использовать правильное последовательное устройство со скоростью 115200 бод с 8N1 (8 бит данных, без проверки четности, 1 стоповый бит). Если ничего не появляется, выполните начальный тест, набрав «AT» и дождитесь ответа «ОК».
Встроенный светодиодный индикатор будет мигать один раз каждые две-три секунды, когда он полностью зарегистрировал SIM-карту в сети. Когда светодиодный индикатор мигает каждую секунду, это означает, что SIM800L все еще ищет сеть для регистрации. Если светодиодный индикатор не мигает, перепроверьте источник питания на enusre, чтобы он обеспечивал обильный ток и точное выходное напряжение. Обратите внимание, что модуль SIM800L требует напряжения в диапазоне от 3,4 до 4,4 В. Если надлежащее напряжение не предусмотрено, модуль выдаст предупреждения о недопустимости и перенапряжении.
Теперь вы можете играть с базовыми командами, чтобы получить представление об основных функциях и способе работы модуля SIM800L. И вместе с ссылкой на команду AT можно легко обнаружить и изучить другие перспективные функции. Для получения полного списка AT-команд загрузите Руководство AT-команды серии SIM800 от https://www.waveshare.com/w/upload/2/20/SIM800_Series_AT_Command_Manual_V1.09.pdf.
На данный момент это предисловие (да, есть место для все большего и большего количества).У меня уже есть проект SIM800L на базе микроконтроллера в очереди, который в конечном итоге появится здесь. Позже я также обсужу более совершенные практики в следующем выпуске этой статьи, который планируется опубликовать в течение двух недель.
Постскриптум: программные утилиты AT-команд, полезные для тестирования AT-команд (и других функций) популярных GSM-модемов, теперь доступны повсюду в Интернете. Вот несколько «случайных» ссылок для вас.
