Динистор (Diac) - это устройство, которое имеет два электрода. Он является членом семьи тиристоров . Он главным образом используется при запуске тиристора . Преимущество использования этого устройства состоит в том, что его можно включить или отключить, просто уменьшив уровень напряжения ниже его напряжения лавинного пробоя. Кроме того, он может быть включен или выключен для обеих полярностей напряжений.

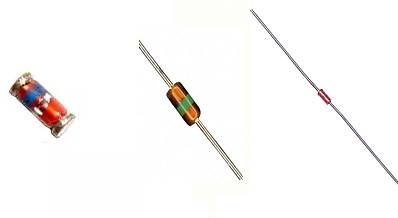

динистор
симметричный динистор
На рисунке показан символ diac, который напоминает
соединение двух диодов последовательно.
Также его можно назвать транзистором без базы.
Устройство, состоящее из четырех слоев и двух электродов.
Конструкция почти такая же, как у транзистора. Но есть некоторые моменты, которые отличаются от конструкции транзистора.
1. В динисторе нет базового вывода.
2. Три региона имеют почти такой же уровень легирования.
3. Он дает симметричные характеристики переключения для любой полярности напряжений.

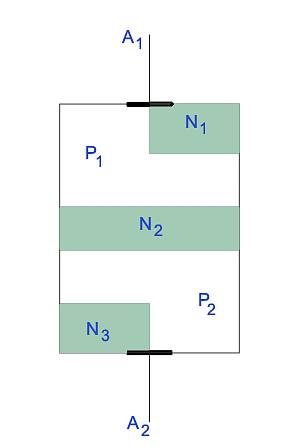

Конструкция
Из рисунка видно, что он имеет два материала p-типа и три материала n-типа. Может быть включен для обеих полярностей напряжений. Когда A 2 является более положительным по отношению к A 1, то ток не течет через соответствующий N-слой, а течет из P 2 -N 2 -P 1 -N 1 . Когда A 1является более положительным A 2 , ток протекает через P 1 -N 2 -P 2 -N3 .
Конструкция напоминает диод, соединенный последовательно. Когда приложенное напряжение мало в любой полярности, ток очень мал, который известен как ток утечки из-за дрейфа электронов и дырок в обедненной области. Хотя небольшой ток протекает, но этого недостаточно для создания лавинного пробоя, поэтому устройство остается в непроводящем состоянии. Когда приложенное напряжение в любой полярности превышает напряжение пробоя, ток возрастает, и устройство проводит в соответствии со своими вольт-амперными характеристиками.

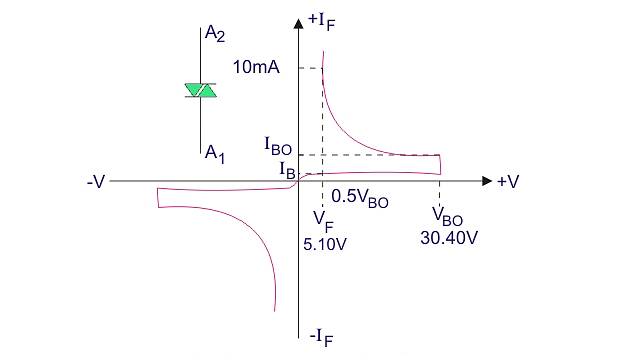

ВАХ динистора
Характеристики VI напоминают английскую букву Z. Действует как разомкнутая цепь, когда напряжение меньше его лавинного напряжения пробоя. Когда устройство должно быть отключено, напряжение должно быть уменьшено ниже его лавинного напряжения пробоя.
Он может использоваться главным образом в схеме запуска. Динистор подключается к затвору симистора. Когда напряжение на затворе уменьшается ниже заданного значения, напряжение на затворе будет равно нулю и, следовательно, симистор будет отключен.
Основные применеия:
1. Его можно использовать в цепи регулятора яркости лампы.
2. Он используется в контуре регулирования нагрева.
3. Он используется в управлении скоростью универсального двигателя.
Он используется с комбинацией триака в серии для запуска. Ворота симистора связаны с выводом диака. Когда прикладываемое напряжение на диаке увеличивается выше лавинного пробоя, то только оно может проводить. Однако, когда напряжение на диака уменьшается ниже лавинного напряжения пробоя, оно будет отключено, и, следовательно, симистор также останется в выключенном состоянии.
Основное преимущество использования этого устройства
1. Он не переключается резко на низкое напряжение при низком уровне тока, как это делают тиристор (SCR) или симистор.
2. Он имеет низкое падение напряжения в состоянии до тех пор, пока его ток не опустится ниже уровня удержания.
3. Падение напряжения уменьшается с увеличением тока.
