Arduino и ультразвуковой датчик приближения

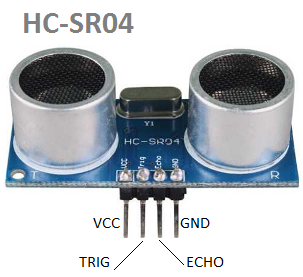

Датчик приближения проводной сооружен с использованием популярного HC-SR04, используемого для бесконтактного обнаружения  объекта. Модуль HC-SR04 включает в себя ультразвуковые датчики, приемник и схему управления. Вам нужно только поставить короткий импульс на вход триггера, чтобы запустить всплеск ультразвука  40 кГц.

Процесс установка очень прост. Главно правильно подключить элементы. Если все идет правильно, вы должны увидеть горящий красный светодиод, когда нет объекта в безопасной зоне (в пределах 5 см от модуля HC-SR04 ), и оглушительный звуковой сигнал от пьезозуммера.

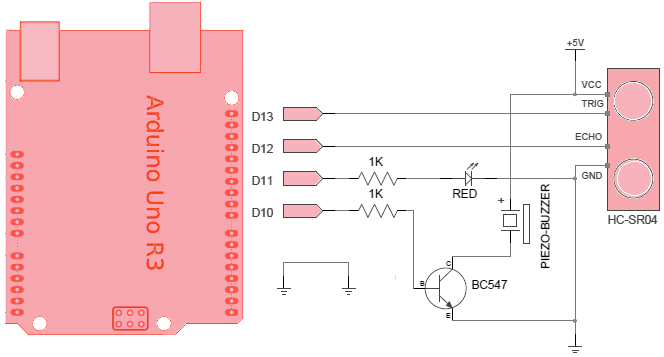

Ультразвуковой датчик схема

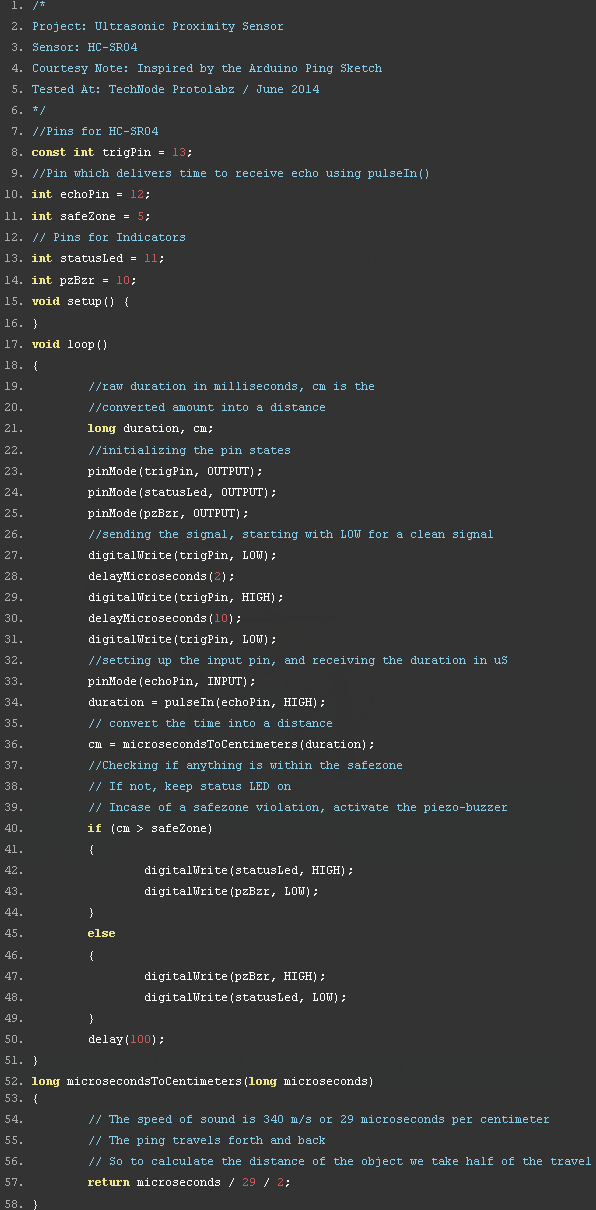

Arduino код

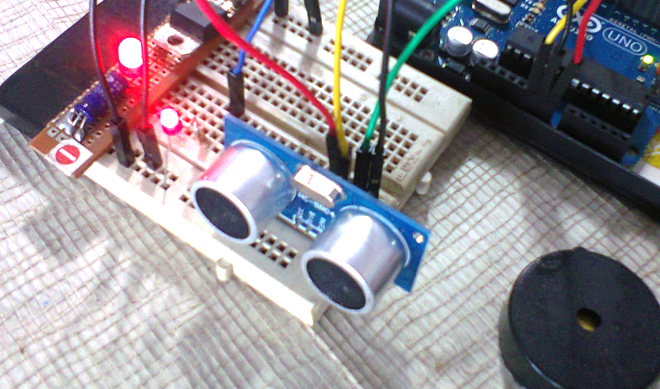

Готовое издедие

В начало обзора
