Arduino и светодиодное кольцо









Arduino использует светодиоды, связанные по кругу в виде кольца с получением эффекта вращения. Вы можете настроить скорость перемигиванияс помощью потенциометра, или  с помощью кода. Вам понадобится Arduino, потенциометр (я использовал 50K), светодиоды, и столько же резисторов.

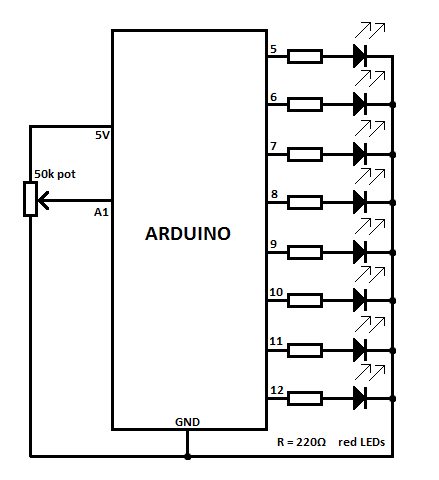

Схема светового кольца на Arduino

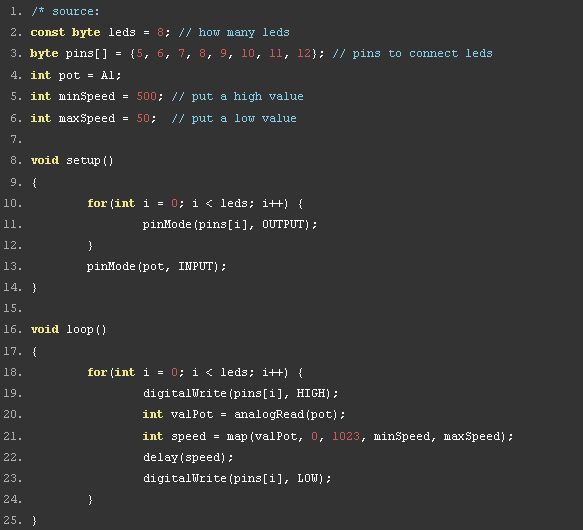

Программный код прототипа

Как вы можете видеть код достаточно прост и может быть адаптирован для любого количества светодиодов (скольео позволит подключить ваш Arduino).

Интересная часть внутри кода на начиная со строки 18 внутри for () цикла, в котором мы ставим каждый вывод  устанавливаем в одно из состояний (строка 19), читаем значение из потенциометра (строка 20) и сопоставляем его с разные значения (строка 21). Затем сохраняется это значение в переменной скорости, который будет использоваться в задержке (). Выключение  индикатора зафиксировано в строке 23.



Готовая конструкция

Вы можете использовать регистр сдвига 74HC595,  для подключения большего количества светодиодов.
