Arduino и Raspberry Pi камера









Да, мы узнали, что мы можем взять модули мобильных телефонов камеры почти из всех мобильных телефонов inteface их с нашими проектами передовые хобби электроники как с любыми другими стандартными дополнительными модулями. Так как это требует соответствующего микроконтроллера, лучше использовать Arduino или Raspberry Pi микроконтроллер в UTILE платформы.

Raspberry Pi камеры

Недавно я получил плату Raspberry Pi. Камера поставляется с ленточным кабелем, имеет небольшой размер платы (25 мм х 20 мм х 9 мм), на которой крепится с фиксированным фокусом 5MP камера от OmniVision (OV5647). В центре модуля камеры 1/4 "цветной CMOS QSXGA (5-мегапиксельный) датчик изображения с технологией OmniBSI ™. Этот модуль камеры может использоваться для видео высокой четкости, а также воспроизведения покадровых изображений.

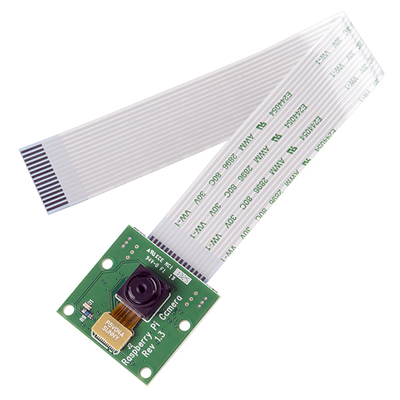

(Raspberry Pi камера)

Raspberry Pi поставляется с двумя разъемами. Один находится между Ethernet и HDMI, а другой рядом GPIO. Ближе к разъему Ethernet будет камера Последовательный интерфейс CSI напрямую связан с GPU Raspberry Pi, который может обрабатывать изображения без вмешательства ARM.



(Камера - Последовательный интерфейс)

При подключении камеры к порту CSI, убедитесь, что кабель камеры вставляется в правильном направлении, то есть синяя полоска на гибком кабеле направлена к порту Ethernet (LAN). После того, как вы подключены, включите программное обеспечение камеры.  Проверьте камеру попробовав использовать его с Bash или Python. Как я новичок в мире Raspberry Pi, я не drudged достаточно во всех функциях и возможностях моего заимствованного Raspberry Pi (и модуля камеры). Если вы хотите более подробно изучить возможности посмотрите на документацию: http://www.raspberrypi.org/help/camera-module-setup/

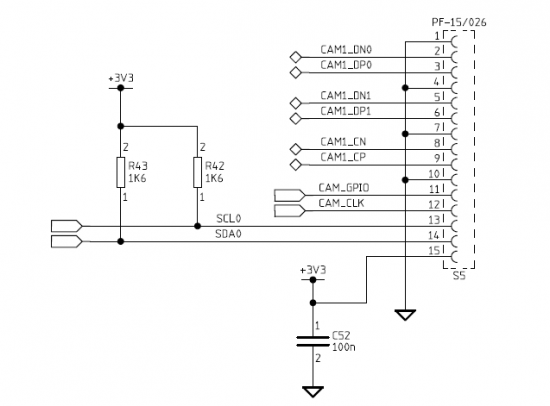

15-контактный Raspberry Pi CSI интерфейсный разъем

Добавить камеру к Arduino UNO не очень сложно, потому что есть готовый модуль ArduCAM ™. Вы можете найти хороший учебник по ArduCAM здесь: http://www.arducam.com/tutorial/ . Этот учебник покажет, как использовать ArduCAM на борту Arduino UNO.

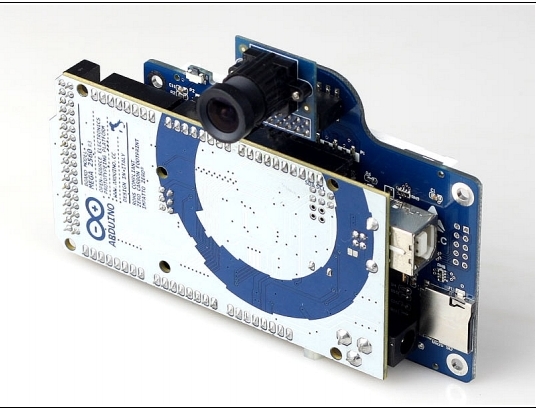

ArduCAM

Он объединяет все необходимые компоненты для взаимодействия с модулями камеры. Нужны только дополнительные модули поддержки камеры и / SD карты TF, чтобы начать захват изображения. ArduCAM включает в себя ArduChip который обрабатывает сложную синхронизацию между MCU и LCD, камерой и FIFO.

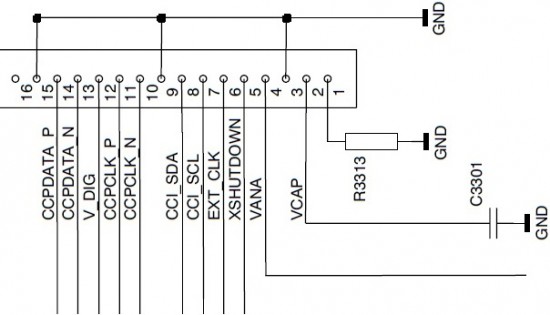

16-контактный разъем камеры в мобильном телефоне Nokia 7380



Использует стандартный последовательный интерфейс SPI и может быть сопряжен с широким спектром микроконтроллеров. Кроме того, ArduCAM включает в себя два набора контактов применяющих идентичные функции. Позволяет подключаться к Arduino UNO, MEGA2560, Леонардо и т.д. Другой альтернативный порт может быть подключен к Raspberry Pi. Также поддерживает камеры OV7660, OV7670, OV7675, OV7725, OV2640, OV3640, OV5642 и MT9D111.



В начало обзора
