| vasta | Дата: Среда, 21.10.2015, 20:22 | Сообщение # 31 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
Как раз это у тебя и есть самоиндукция в катушке.
Как я показал подключал?
Гасить можно добавив к показанному конденсатору резистор (цепь RLC)
Так же между стоком и истоком можно поставить конлдер.Добавлено (21.10.2015, 20:15)
---------------------------------------------
Забыл. Гальванически, магнит и схема не дрлжны быть связаны. Добавлено (21.10.2015, 20:22)
---------------------------------------------
Вместо мотора поставить можно реле и через него управлять магнитом.
Плохо работает Интернет, поэтому извините если накатал много сообщений.
|
| |
| |
| Семен | Дата: Четверг, 22.10.2015, 17:27 | Сообщение # 32 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
[quote=vasta;124]Вместо мотора поставить можно реле и через него управлять магнитом[/quote]
В реле также присутствует ЭМ, разве не так?
|
| |
| |
| Семен | Дата: Четверг, 22.10.2015, 19:30 | Сообщение # 33 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
Плохо, что сообщения не редактируются.
------
На данной схеме не регулируется частота, только скважность.

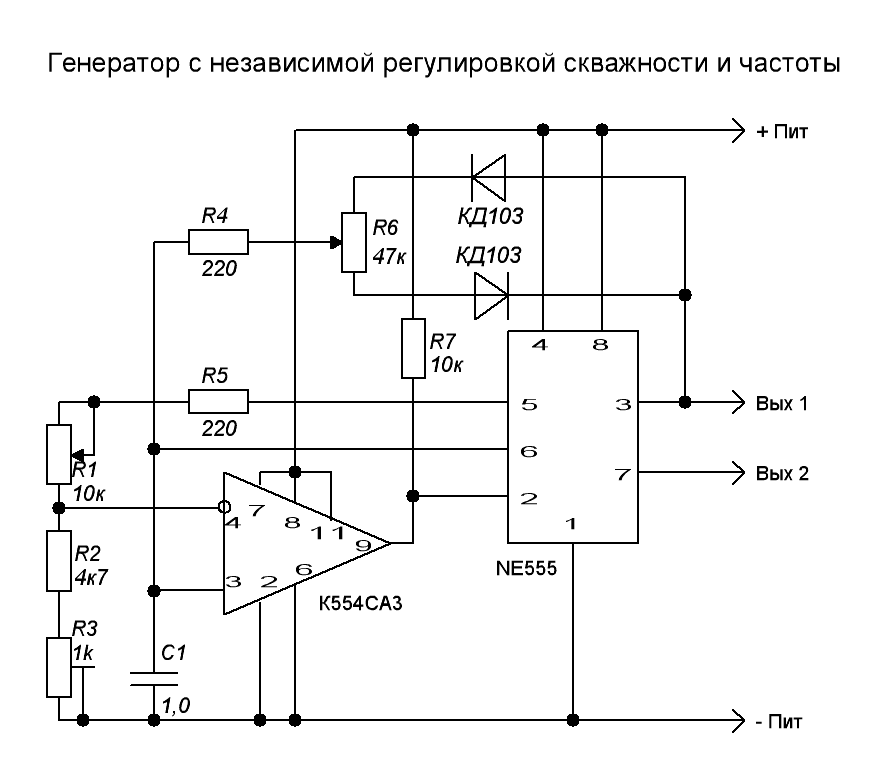

Для регулировки частоты и скважности независимо друг от друга, схему прилагаю.
------
Собрал схему, с внесенными изменениями в сообщении vasta.
Схема значительно потеряла в мощности, о чем говорит вяло мигающий диод, но при подключении ЭМ ситуация меняется. Частота при этом плавает, но с меньшими изменениями. Включение параллельно катушке конденсатора также меняет характер работы.
------
Влияет ли такое изменение частоты, на скважность?Добавлено (22.10.2015, 19:30)
---------------------------------------------
Только что заметил, что скважность также меняется.
---
Пока проблема остается.
|
| |
| |
| vasta | Дата: Четверг, 22.10.2015, 19:51 | Сообщение # 34 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
В реле также присутствует ЭМ, разве не так?
Ну не дописал, думал сообразишь.
Используй твердотельное реле.

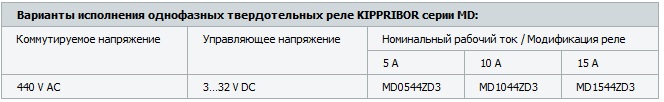

Вот такое, или другое под нужную напругу.
|
| |
| |
| Семен | Дата: Четверг, 22.10.2015, 20:25 | Сообщение # 35 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
Мне их стоимость что-то не очень нравиться)
|
| |
| |
| vasta | Дата: Пятница, 23.10.2015, 19:27 | Сообщение # 36 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|

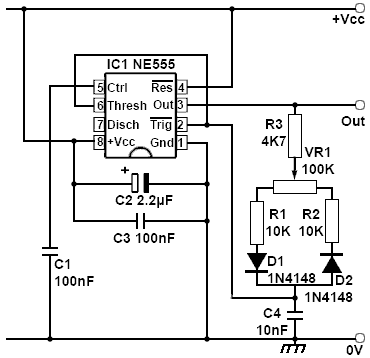

Вот узел для регулирования частоты
|
| |
| |
| Семен | Дата: Суббота, 31.10.2015, 21:10 | Сообщение # 37 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
Та схема удобнее тем, что еще и скважность менять можно.Добавлено (31.10.2015, 21:10)
---------------------------------------------
Здравствуйте.
Мне нужно преобразовать однополярный цифровой сигнал в двухполярный.
Так понял, что на основе компаратора или ОУ можно изменить условный ноль, но как это сделать я не понял. При моделировании в Протеусе преобразовать сигнал не получилось.
К примеру из сигнала от 0В до +5В сделать сигнал от -2,5В до +2,5В.
Надеюсь выразился корректно и понятно)))
|
| |
| |
| pnp | Дата: Понедельник, 02.11.2015, 20:19 | Сообщение # 38 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
|
[quote=Семен;130]Мне нужно преобразовать однополярный цифровой сигнал в двухполярный.[/quote]

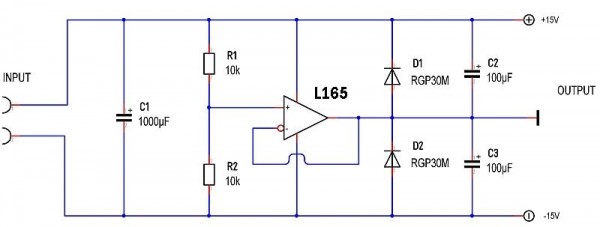

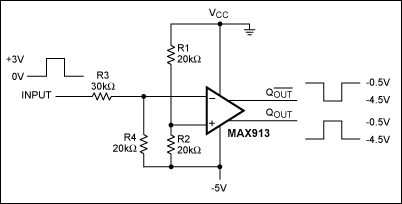

Вот смотри

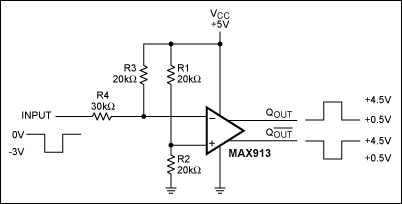

и еще
|
| |
| |
| Семен | Дата: Вторник, 03.11.2015, 08:57 | Сообщение # 39 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
[quote=pnp;131]Вот смотри[/quote]
Я недавно познакомился с компараторами и ОУ, проходил такую схему, но у нее вывода два, а мне нужно 1.
|
| |
| |
| Семен | Дата: Вторник, 03.11.2015, 09:09 | Сообщение # 40 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|

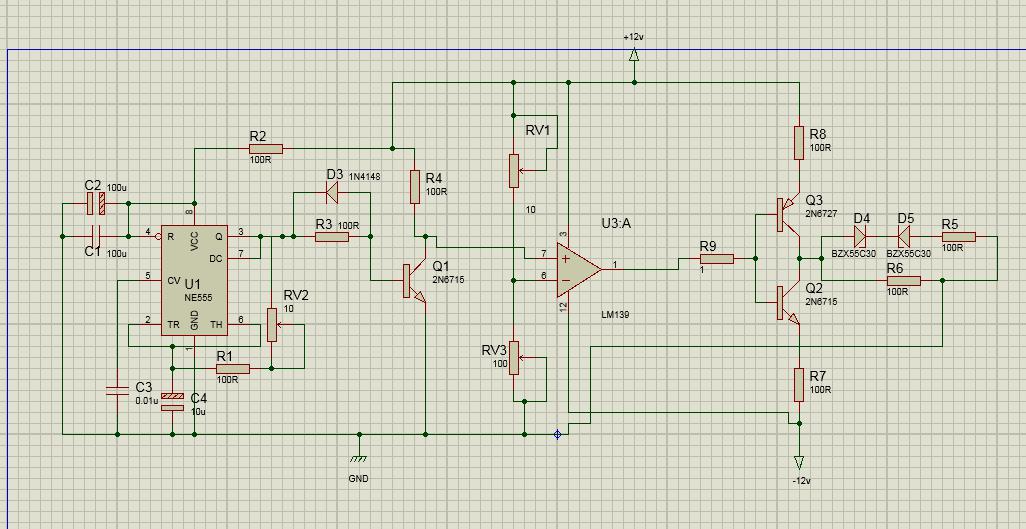

Собрал в симуляторе такую схему, но что-то в ней не работает.
МВ для присутствия собрал сам, для того, чтоб не использовать встроенный генератор.
С него выход на транзистор, чтоб поднять кривую от (0В до -5В) до (0-5), далее выход на компаратор, и с него на два ключа. С общего коллектора (либо эмиттера) выход на потребителя.
Напряжение на потребитель должно быть с хорошим диапазоном, от 12-15в, и до 3А, что компаратор мне вряд ли выдаст.
Для этого на днях собрал блок питания из того, что было, с выводами:
+5в, 0в
+12в, -12в, 0в
+50, -50в, 0в
Но пока генератор не сработает в симуляторе рисковать в реальности не хочу.
|
| |
| |
| vasta | Дата: Вторник, 03.11.2015, 21:18 | Сообщение # 41 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
Вот лови
165 с 3А работает.
Есть и другие на больший ток.
|
| |
| |
| Семен | Дата: Среда, 04.11.2015, 17:08 | Сообщение # 42 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|
[quote=vasta;134]Вот лови[/quote]
Это схема скорее по созданию земли, так как компаратор подключается к двухполярному питанию (те же +12в и -12в)
Отношения к изначальному вопросу никакого не имеет.
Суть такая, чтоб сделать настраиваемый генератор импульсов, импульсы на выходе которого идут от -12 до +12В (напряжение немного изменилось, так как заметил, что если необходимо большое напряжение, то появляются проблемы с самой схемой)
|
| |
| |
| александр9100 | Дата: Пятница, 27.07.2018, 07:22 | Сообщение # 43 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
|
Здравствуйте.
Нужна ваша консультация по поводу системы размагничивания кинескопа. Нужно сделать так, чтобы кинескоп размагничивался при нажатии кнопки, питаться система должна от 12 вольт постоянного тока. Заранее спасибо за помощь
|
| |
| |
| vasta | Дата: Пятница, 27.07.2018, 13:57 | Сообщение # 44 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
|

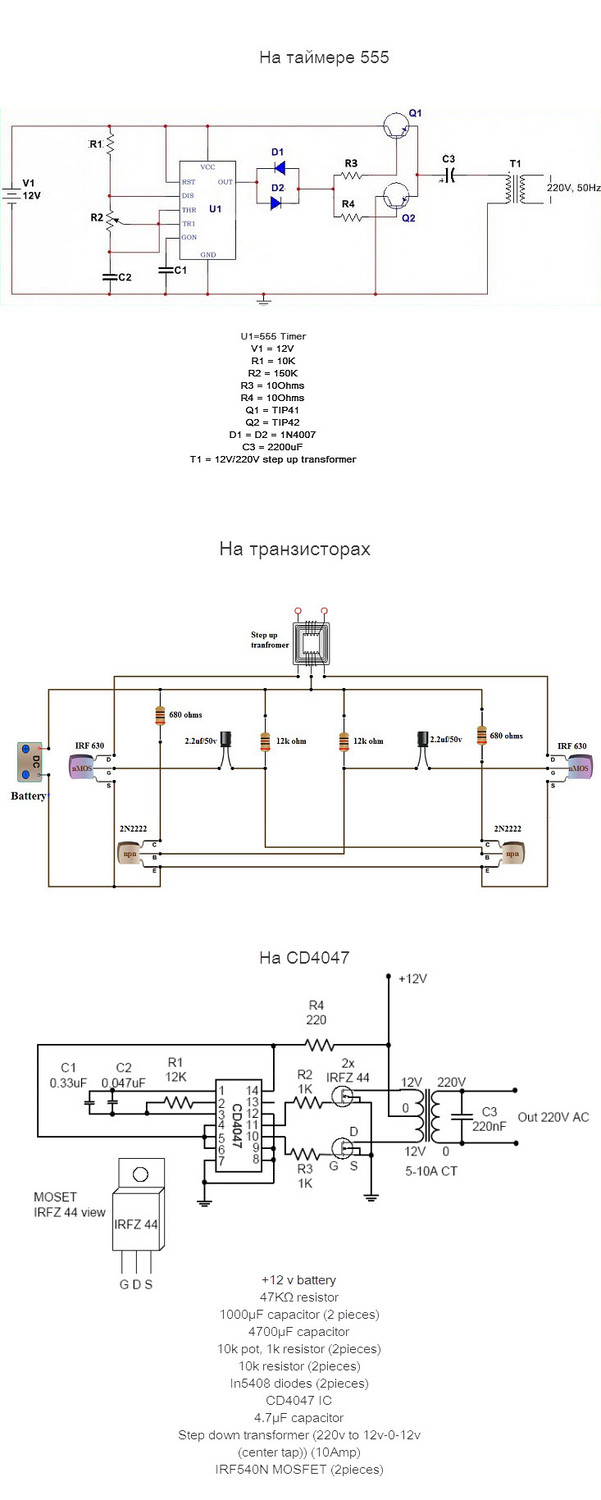

Сделай инвертор DC/AC

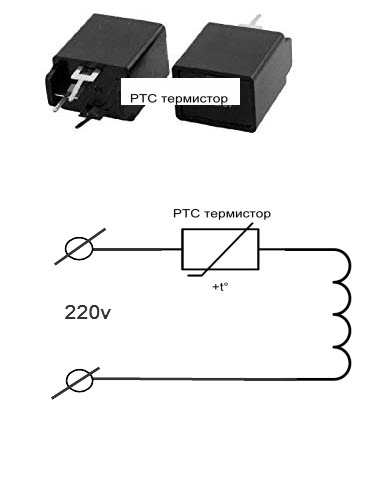

затем прилепи позистор с катушкой на 220
описаний катушек навалом

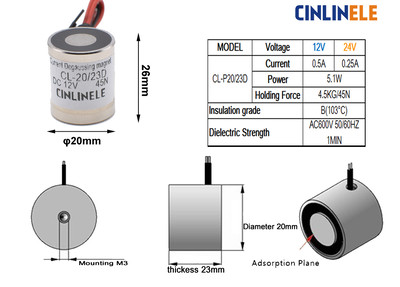

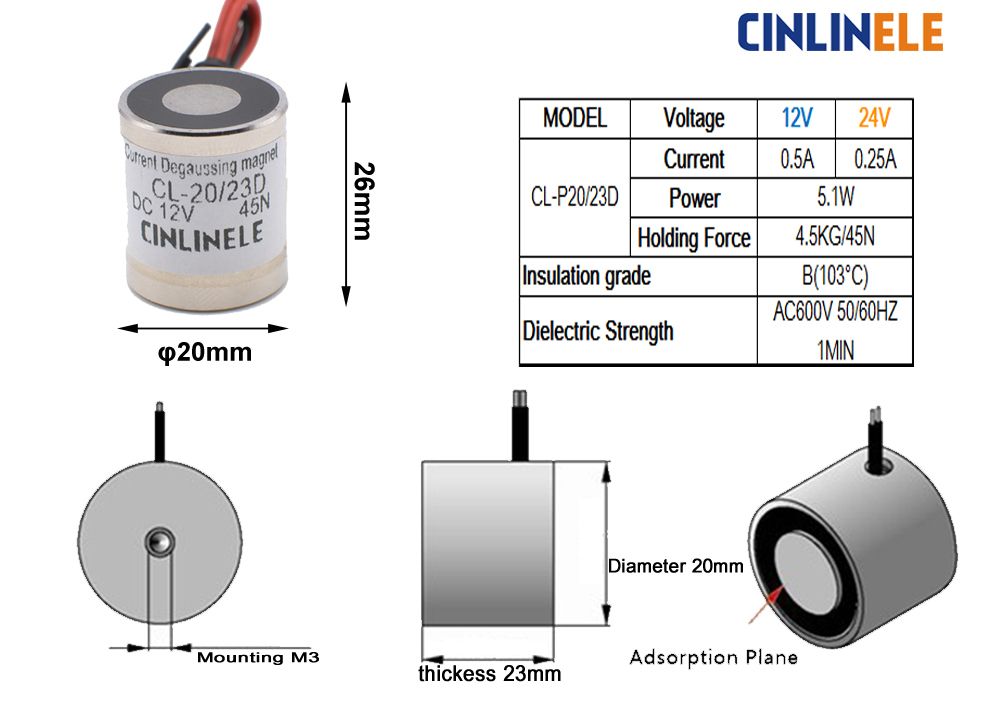

можно просто соленоид найти на 12в
|
| |
| |
| александр9100 | Дата: Пятница, 27.07.2018, 18:21 | Сообщение # 45 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
|
Нужно, чтобы после срабатывания система размагничивания снова была готова к срабатывания, а позистор будет очень долго остывать. Помимо этого позистор прослужат недолго, так как от постоянных перепадов температуры и сильного нагрева их корпуса разваливаются.Добавлено (27.07.2018, 19:21)
---------------------------------------------
Нужен вариант без использованы позистора.
|
| |
| |
|
