Звуковые буферы свитчеры смесители и микшеры



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







В подборке представлены схемы различных звуковых буферов,свитчеров, микшеров без описания. Пригодятся любителям и экспериментаторам в области обработки звука .

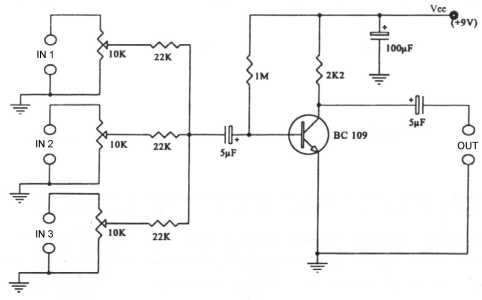

3 line mixer.gif

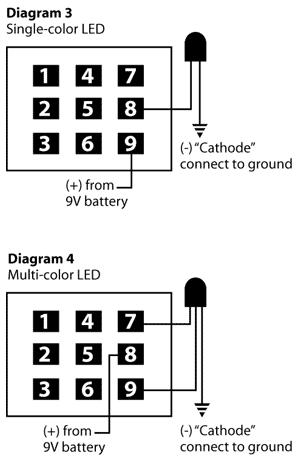

3PDT LED wiring.gif


3PDT TB Wiring.jpg

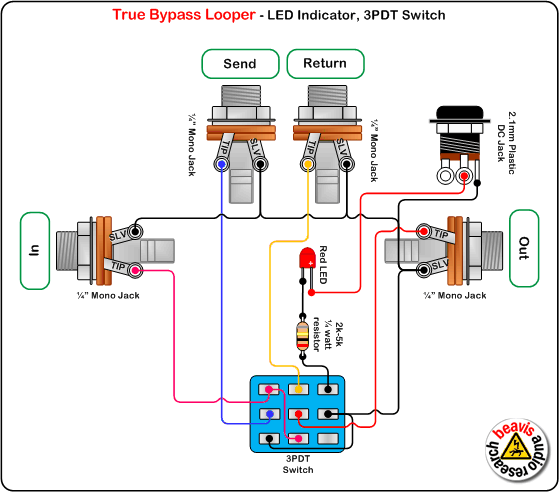

3PDT TB looper with LED.gif


4 input mixer.pdf

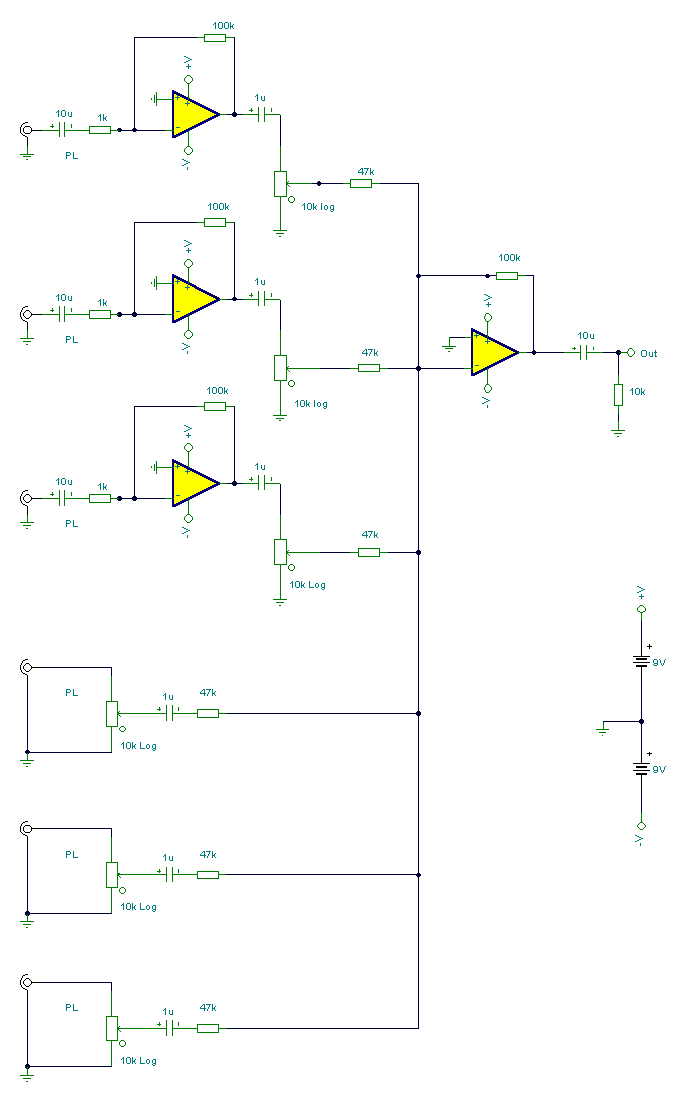

6 input mixer.gif

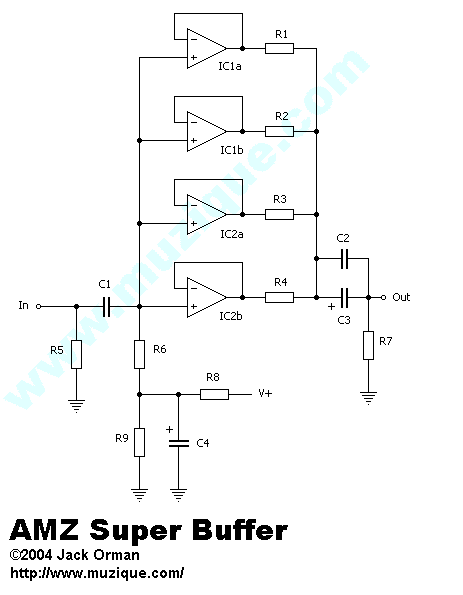

AMZ Super Buffer.gif


Anderton buffer baord.jpg

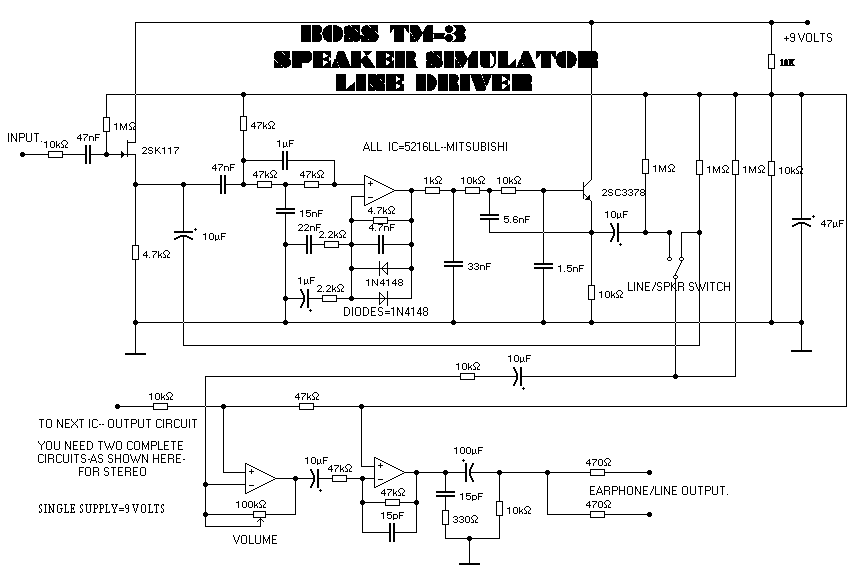

BOSS TM-3.gif

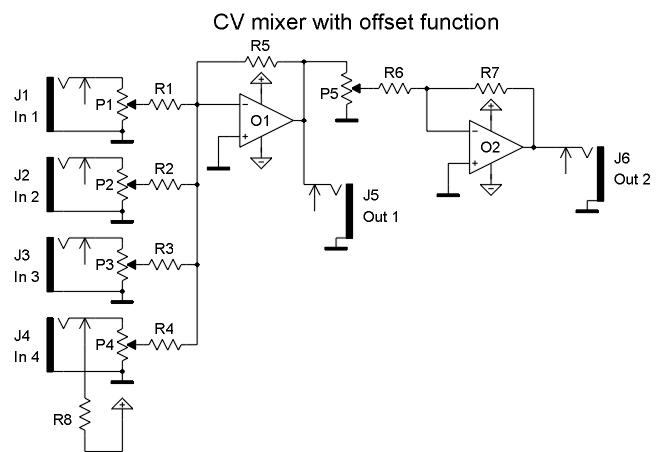

CV mixer with offset function.gif

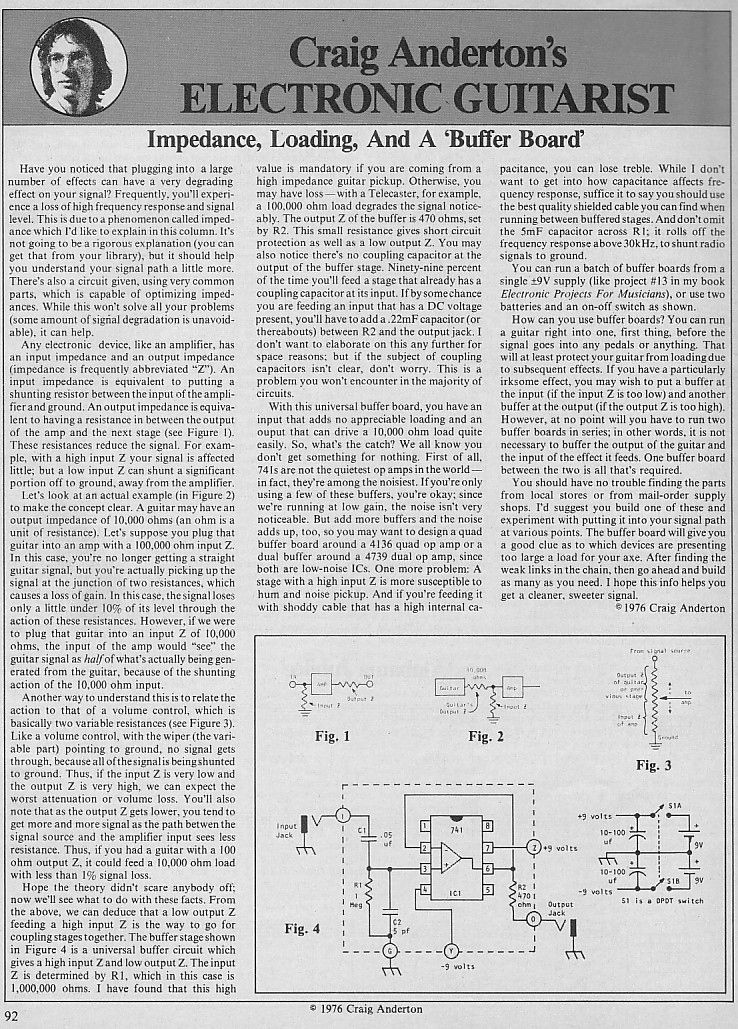

Craig Anderton Buffer.jpg

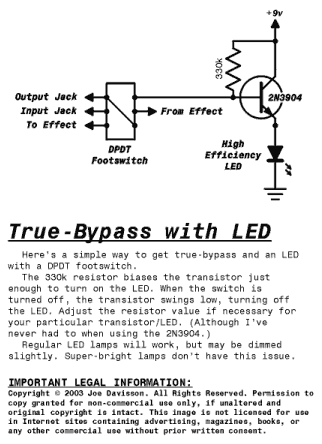

DPDT TB w LED.gif


Digital Bypass.zip

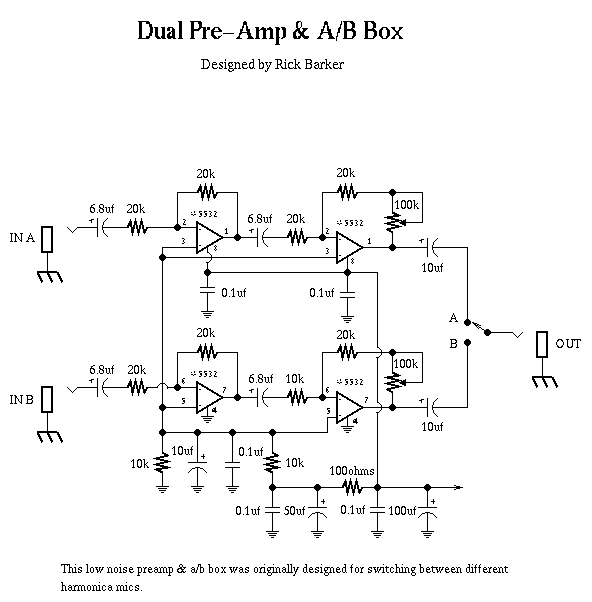

Dual Pre Amp and AB box.gif

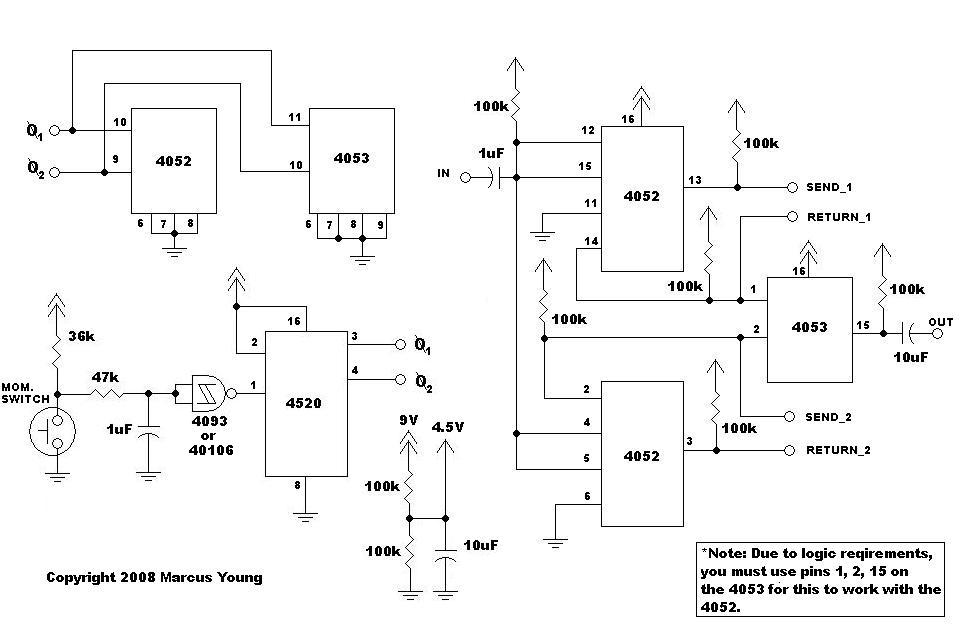

Effects Swapper Revised.JPG

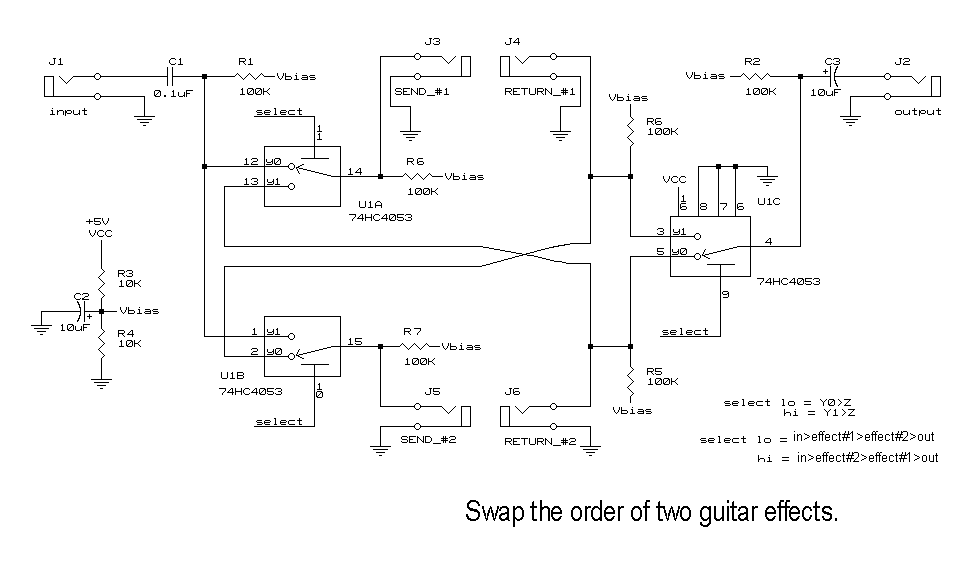

Effects Swapper.gif


Electronic Bypass.gif


FET Buffer 2.gif


FET Buffer 3.gif


FET Buffer.gif


Feedback loop with LED.gif

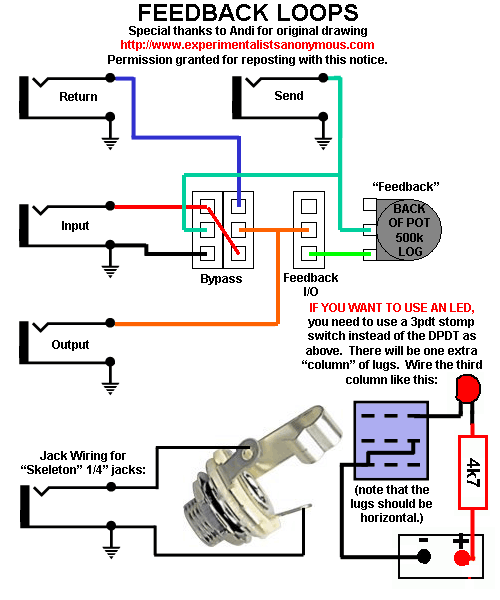

Feedback loop.gif


Ibanez LS 10.pdf


MOSFET Buffer.gif

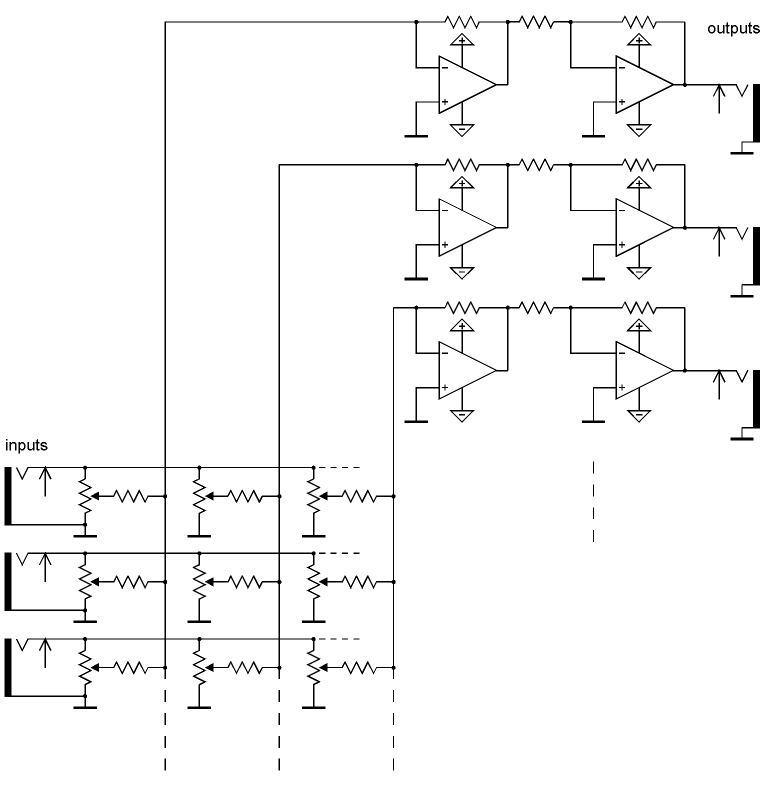

Matrix mixer.gif

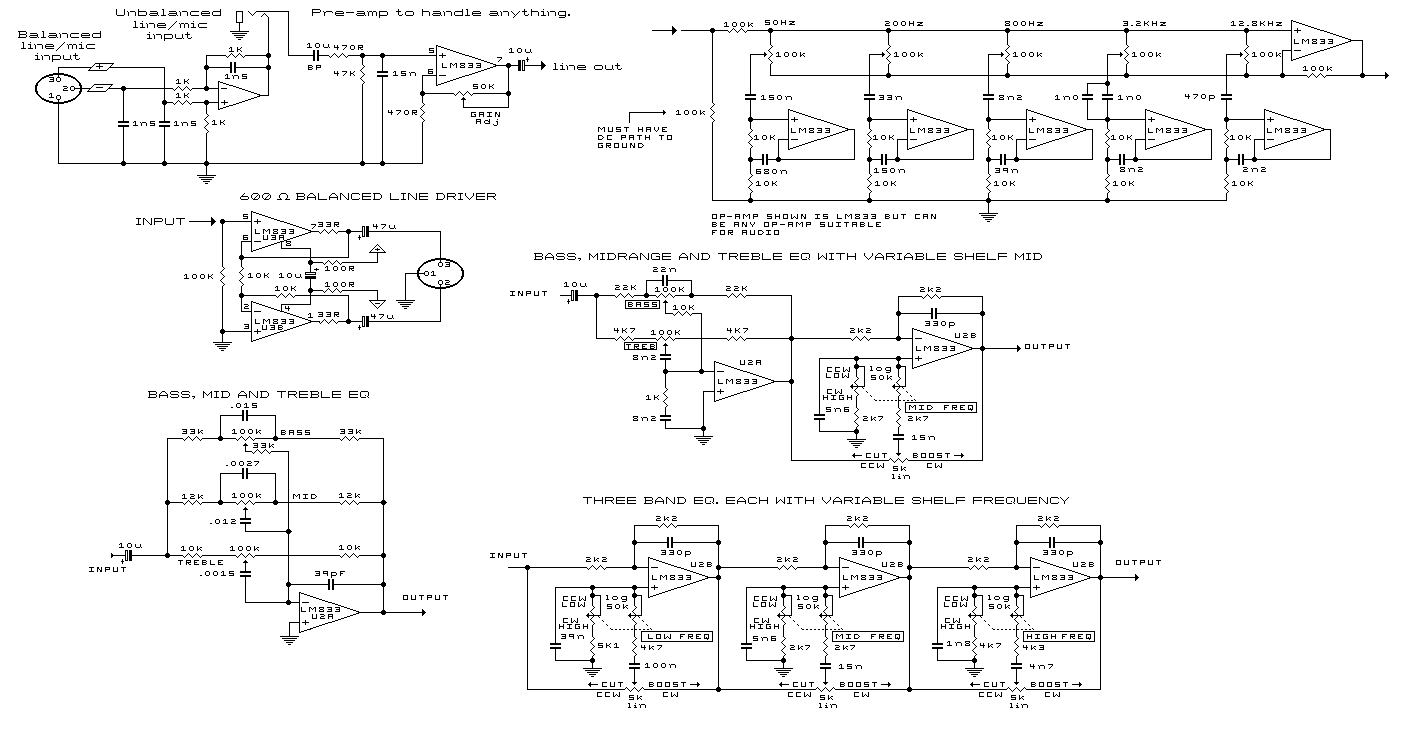

Mixers and EQs.gif

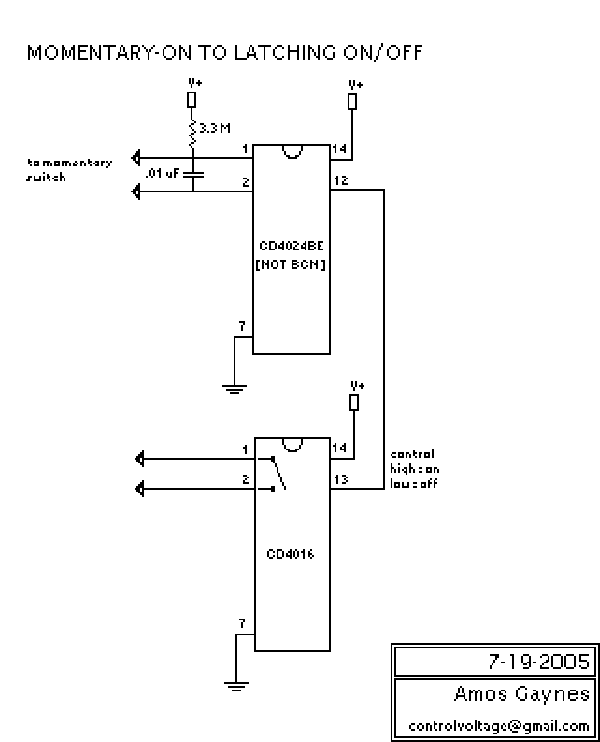

Momentary to Latching.gif

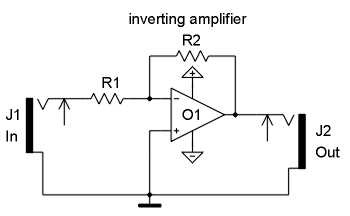

Op amp inverting buffer 2.gif
Op amp inverting buffer.gif
Op amp noninverting buffer 2.gif

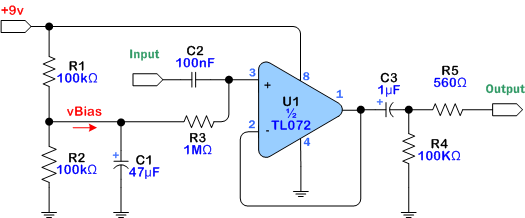

Op amp noninverting buffer 3.gif

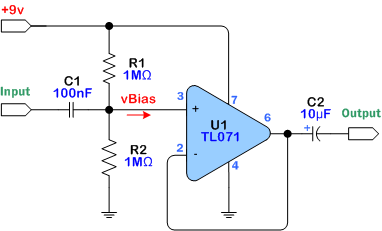

Op amp noninverting buffer 4.gif
Op amp noninverting buffer 5.gif
Op amp noninverting buffer.gif

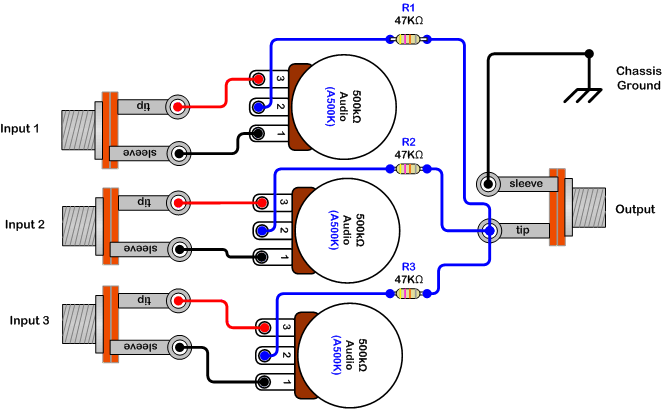

Passive Mixer.gif

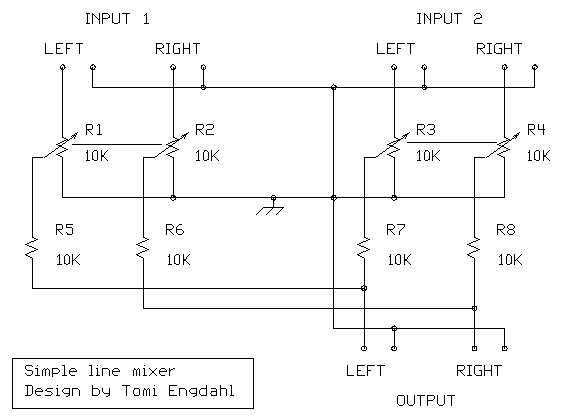

Passive Stereo Mixer.gif


Passive mic attenuator.jpg


Passive variable attenuator.gif

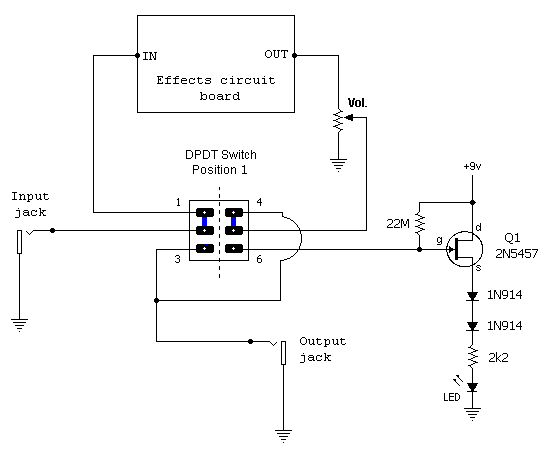

Rat Bypass.gif


Simple Mixer.pdf

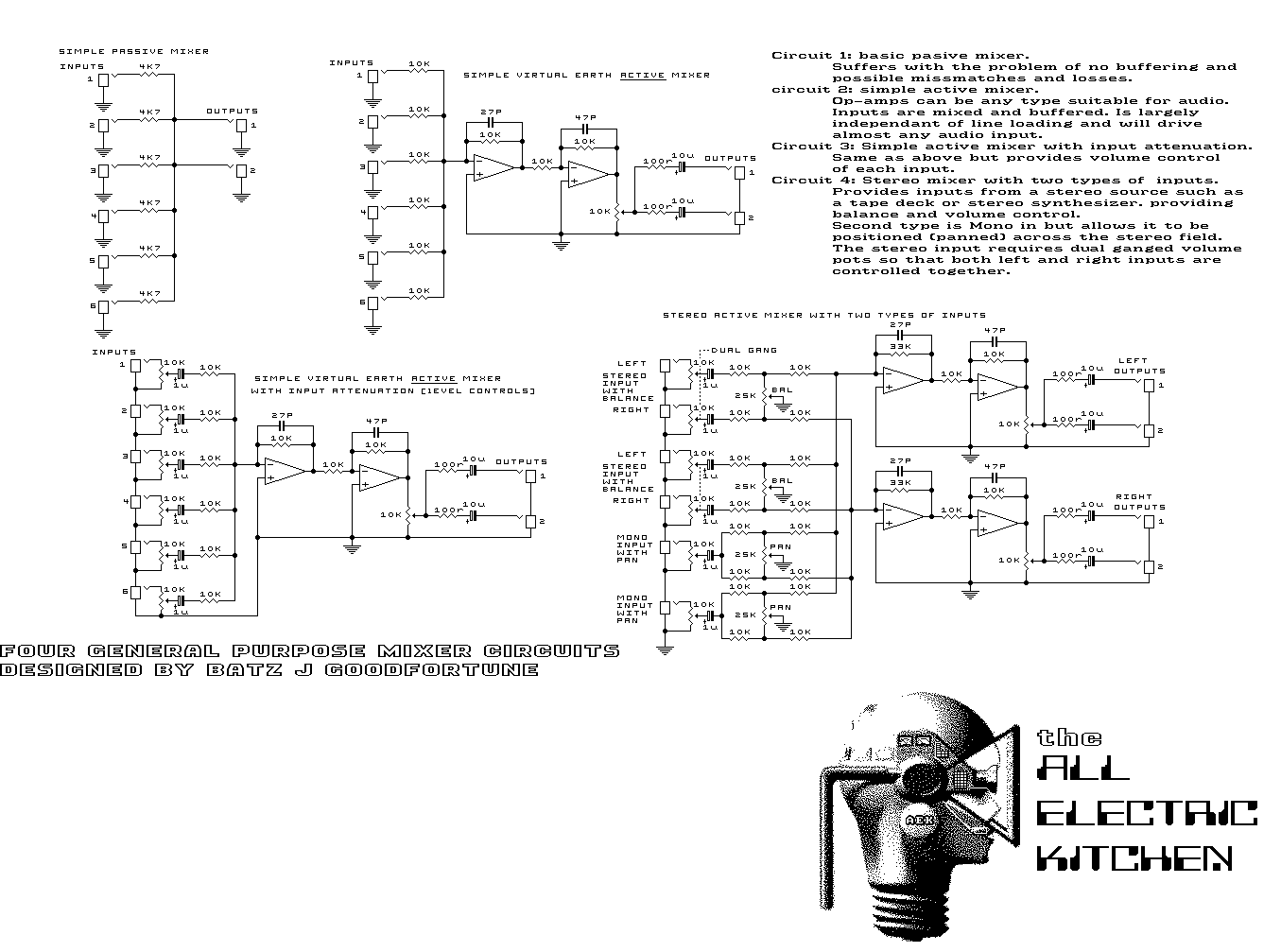

Simple Mixers.gif


Single Mixer Band.gif

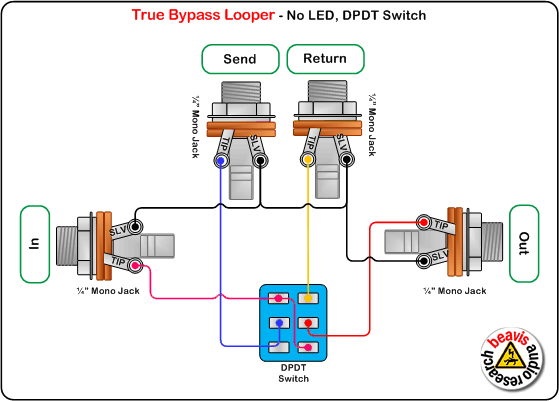

TB with DPDT without LED.gif

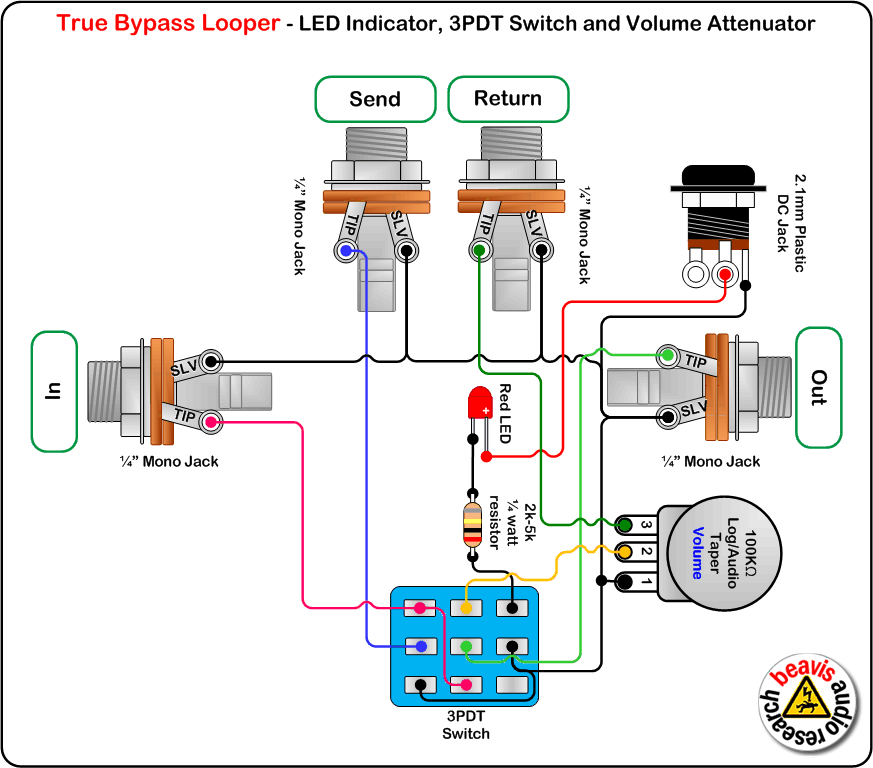

TB with LED and volume.gif


Transistor buffer 1.gif
Transistor buffer 2.gif

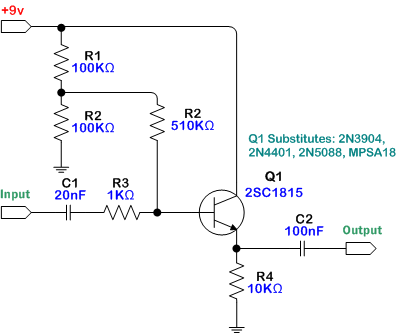

Transistor buffer 3.gif
