Звуковой имитатор голоса кукушки





Схема генерирует два тона и эффект очень похож на песню кукушки. Конструкция может быть использована для дверных звонков или других целей, благодаря встроенному аудио усилителю и динамику. При использовании в качестве звукового генератора эффект может быть подключен к внешнему усилителю. В этом случае, встроенный аудио усилитель и громкоговоритель можно убрать, а выход C8 соединить с землей. Есть два варианта воспроизведения: зацикливание (переключатель SW1 остается открытым) и один звук (SW1 закрыт).


кукушка схема звуковой генератор

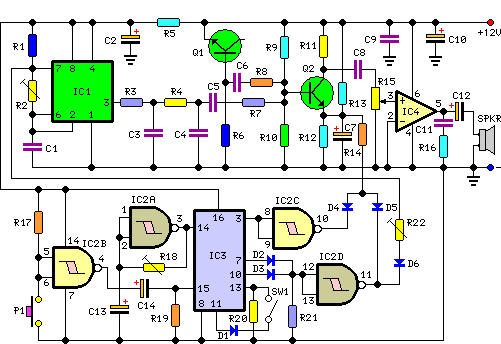

Звуковой имитатор кукушки. Схема



Детали:

R1, R5 ___________ 1K 1 / 4W Резисторы
R2_____________50K 1 / 2W Триммер металлокерамика
R3______________8K2 1 / 4W резистор
R4_____________82K 1 / 4W резистор
R6______________1M 1 / 4W резистор
R7, R17, R20, R21_22K 1 / 4W Резисторы
R8, R10, R11, R19_10K 1 / 4W Резисторы
R9____________150K 1 / 4W резистор
R12_____________4K7 1 / 4W резистор
R13___________100K 1 / 4W резистор
R14___________220R 1 / 4W резистор
R15, R22 ________ 20K 1 / 2W триммеры, металлокерамика
R16____________10R 1 / 4W резистор
R18___________200K 1 / 2W Триммер металлокерамика
С1, С11 _________ 47nF 63V полиэстер или керамические конденсаторы
С2, С10, С12 ____ 220μF 25V электролитические конденсаторы
C3____________220nF 63V полиэстер или керамический конденсатор
C4_____________22nF 63V полиэстер или керамический конденсатор
С5, С6, С8, С9 ___ 100nF 63V полиэстер или керамические конденсаторы
C7, C13, C14 _____ 10 мкФ 63V электролитические конденсаторы
D1, D2, D3, D6__1N4148 75V 150mA Диоды
D4, D5 _________ BAT46 100V 150mA Шоттки диоды
Q1, Q2 _________ BC547 45V 100mA NPN транзисторы
IC1____________7555 или TS555CN CMOS Таймер
IC2____________4093
IC3____________4017
IC4___________LM386 Аудио усилитель мощности IC
P1_____________SPST Кнопка
SW1____________SPST Переключатель
SPKR___________8 Ом Громкоговоритель




Настройка:


Лучшие результаты будут получены, если два тона частоты устанавливаются точно, т.е. 667Hz для первого тона и 545Hz для второго: в музыкальных терминах этот интервал называется малая терция. Устанавливаются R2 и R22, но вы можете использовать музыкальный инструмент.



Отключите временно R22 от анода D6.

Подключите цифровой частотомер к контакту 3 IC1.

Отрегулируйте R2, чтобы получить 667Hz на дисплее.

Подключите R22 на землю и настройте на 545Hz.

Восстановите  соединение R22 - D6.


Примечания:

Таймер корректируется с помощью R18. Шипение в смесителе схемы, можно варьировать изменяя R8 и R7.
