Звуковой имитатор чириканья воробья






Забавный гаджет генерирует удивительно реальное щебетание. Аудио волна подходящей формы генерируется IC2 и связанных с ним компонентов, проходит на громкоговоритель через Q1. Чтобы было более реально, щебет прерывается случайно с помощью двух таймеров, построенных вокруг IC1C и IC1D, чьи выходы смешиваются в IC1B и далее с выдержкой времени на IC1A, проходят на сброс вывода IC2.

Дополнительный фоторезистор может быть подключен к положительной шине питания, что позволит использовать схему как занимательную игрушку. R9 действует как регулятор громкости (триммер или небольшой потенциометр).




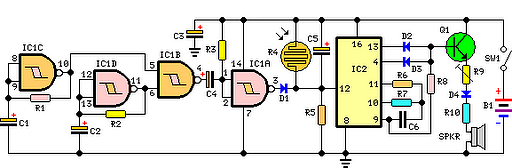

Генератор электрическая схема крикет chiriping

Звуковой имитатор чириканья воробья







Детали:

R1_____________330K 1 / 4W резистор
R2_____________220K 1 / 4W резистор
R3, R6 __________ 100K 1 / 4W Резисторы
R4_____________Photo резистор
R5, R7 ___________ 22K 1 / 4W Резисторы
R8______________10K 1 / 4W резистор
R9_____________470R 1 / 2W Триммер металлокерамика или углеродн
R10_____________22R 1 / 4W резистор
С1, С2, С3 ________ 47μF 25V электролитические конденсаторы
С4 ______________ 10 мкФ 25V электролитический конденсатор
С5 _______________ 1 мкФ 50 В электролитический конденсатор
C6______________10nF 63V полиэстер конденсатор
D1, D2, D3, D4__1N4148 75V 150mA Диоды
Q1____________BC547 45V 100мА NPN транзистор
IC1____________4093
IC2____________4060
SPKR______________8 Ом Громкоговоритель
SW1____________SPST Переключатель
B1_______________9V РР3 батарея





Примечания:



Схема может питаться от любого напряжения батареи 5 - 12В.

Для получения оптимальных результатов используйте громкоговоритель как можно меньших размеров.
