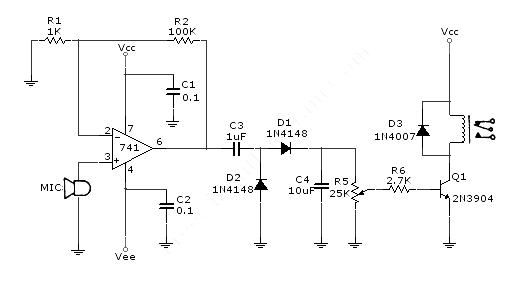

Релейная цепь, которая обнаруживает наличие звука для активации реле. Вы можете использовать это управляемое звуком реле в качестве голосового переключателя, управления освещением, игрушек или любого другого приложения, которое может управляться переключателем. Просто замените переключатель? это реле, и теперь у вас есть устройство с контролируемым звуком. Эта схема использует операционный усилитель 741 для усиления микрофона формы сигнала? с приростом около 100 раз. Эта схема должна использовать динамическую схему или электретный микрофон, внутри которого есть батарея. Конденсаторный микрофон не может использоваться, поскольку в этой схеме нет схемы смещения.
После усиления сигнала от микрофона схема выпрямителя-удвоителя, построенная с D1 и D2, преобразует сигнал переменного тока в постоянный. После выпрямления пульсация переменного тока фильтруется с помощью конденсатора С4 для сглаживания сигнала. Наконец, потенциометр R5 используется для регулировки чувствительности этой схемы, калибровки точки , как громко звук включит реле.
