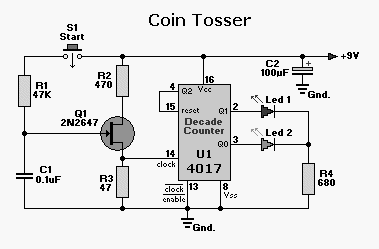

Транзистор Q1 может быть заменен на NTE6409 или ECG6409.
При нажатии S1 счетчик начинает работать,
контакт 14 микросхемы CD4017 задает время определяемое R1 и C1.



В течение этого времени оба светодиода будут мигать назад и вперед, пока генератор не остановиться (либо красный или зеленый светодиод будет гореть). Значения приведены для работы с 9 вольт.

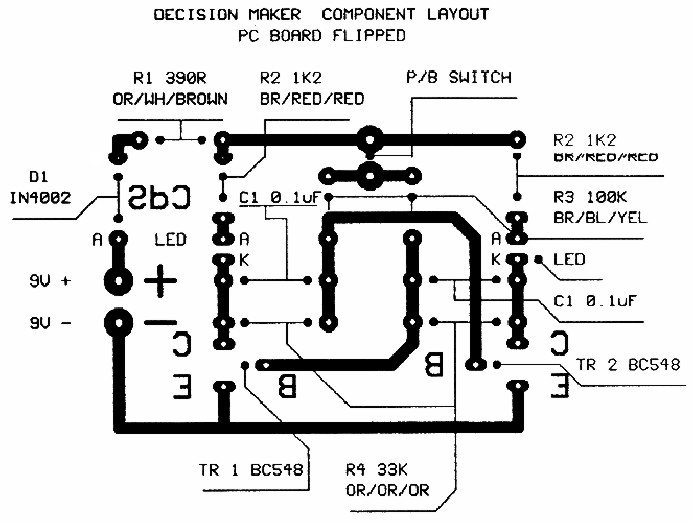

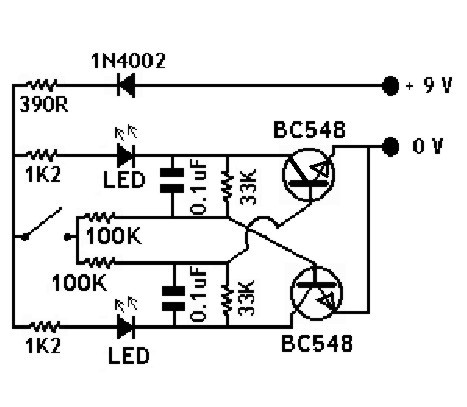

Еще одна схема более простая схема

.

Принципиальная схема











Детали

  • 1 - 390R
  • 2 - 1K2
  • 2-33K
  • 2-100K
  • 1 - IN4002 силовой диод
  • 2 - светодиод
  • 2-0.1uF

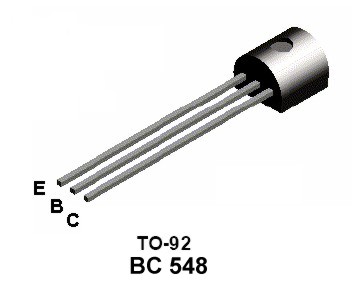

  • 2 - BC548 PNP
  • 1 - ползунковый переключатель
  • 1 - кнопка
  • Аккумулятор
  • PCBoard
  • Припой
  • Монтажный провод
