Защита от генерации радиопомех БП и фильтр сетевых помех





Блоки питания не должны создавать никаких нежелательных помех в радиочастотном спектре. Импульсные блоки питания являются одним из самых сильных источников помех, и гармоники можно услышать на протяжении длинных, средних и коротких диапазонах волн. Этот блок питания, крайне подавляет перечисленные помехи. Кроме того, он имеет очень высокую защиту от частоты сети и подходит для питания приемников и небольших передатчиков.



T1 трансформатор, его первичное напряжение выбирается в соответствии с напряжением местной электросети например 120V для Северной Америки или 240 для Великобритании. Вторичное напряжение и ток зависят от требований к нагрузке. Напряжение питания 12V и ток 1А будет подходить для небольшого приемника или передатчика. Иногда вторичные значения также указаны в единицах VA.12V вторичной 12 ВА( предназначен для питания нагрузки 12 Вольт на 1 А).

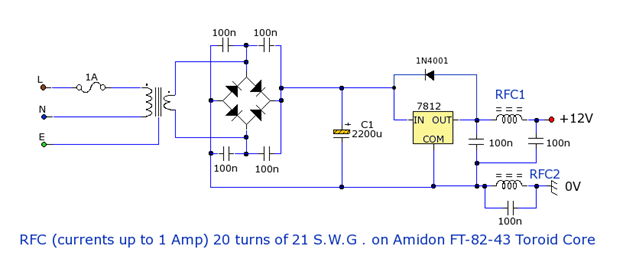

Тороидальный сердечник трансформатора имеет меньшее магнитное поле, чем обычный трансформатор, и он часто используются в высококачественных аудио усилителях. T1 может быть тороидальный трансформатор или стандартный монтажа на шасси трансформатор. Параллельно с каждым выпрямителем небольшой 100nF конденсатор. С1 фильтрующий конденсатор . Импеданс на высоких частотах больших электролитических конденсаторов может быть высоким. Стандартный регулятор IC используется для стабилизации напряжения питания . Регулятор напряжения следует выбирать в соответствии с напряжение питания цепи . Кроме того, LM7812 ( корпус TO220 стиль) работает с 1,5 А макс. Подойдут регуляторы с различными выходными токами, например 78M12 работает с 0,5 A и «L» рассчитан на 100 мА. Например, 78L05 является регулятором 5V, рассчитан на выходные токи до 100 мА. При выборе регулятора тока требование цепи для питания должно быть известно. LC фильтр состоит из RFC1 и RFC2 и трех 100nF конденсаторов. Частотные дроссели радио не имеют никакого эффекта на частотах DC аудио, но дают высокий импеданс в радиочастотах. Оба RFC1 и RFC2 должны быть намотаны в одном направлении. Для цепей до 1 А попробуйте 20 витков изолированного провода 1,8 мм. Намотаны на тороидальных кольцах Amidon FT 82-43. Это около 1 дюйма в диаметре, показано на рисунке



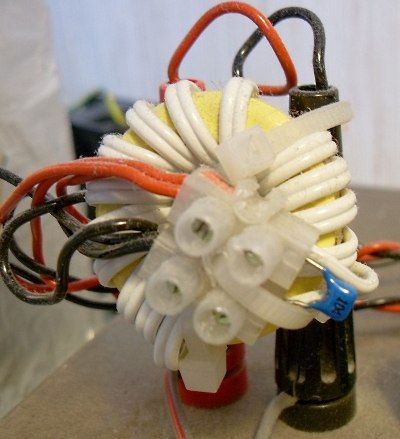

Можно взять один ферритовый сердечник и наматывать RFC1 и RFC2 параллельно.

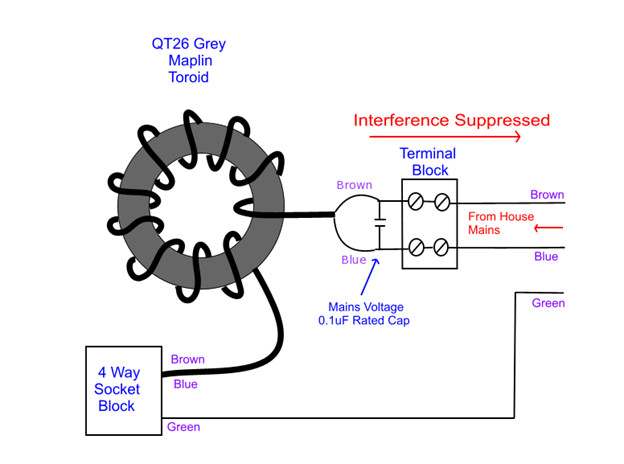

Электромагнитный фильтр сетевых помех

Современная техника создает множество электромагнитных помех (EMI), у чувствительных людей вызывают необычайно аллергические реакции как недавно сообщалось в прессе. К ним относятся линии электропередач, передатчики, электрические и электронные устройства.



ВНИМАНИЕ: Будьте осторожны при построении любой схемы, которая использует под напряжением.
