Большинство мобильных зарядных устройств не имеют регулирование тока / напряжения или защиту от короткого замыкания. Эти зарядные устройства обеспечивают 6-12V DC для зарядки аккумулятора. Большинство мобильных аккумуляторов имеют характеристики3,6, 650mAh. Для увеличения срока службы батареи, медленная зарядка при низком токе является целесообразной. Примерно от шести до десяти часов зарядки при токе 150-200mA. Это позволит предотвратить нагрев батареи и продлить срок ее службы.

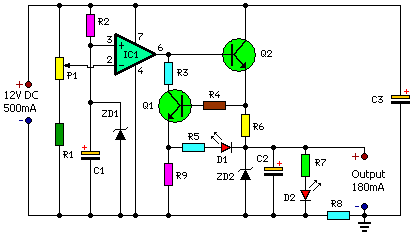

Принципиальная схема
Схема обеспечивает около 180 мА тока при 5.6V и защищает мобильный телефон от колебаний напряжения, которые могут возникнуть в сети. Так зарядное устройство может быть оставлено на ночь чтобы пополнить заряд аккумулятора. Схема защищает мобильный телефон, а также зарядное устройство, немедленно отключает выход, когда увеличится напряжение или будет короткое замыкание. Включает в себя короткую задержку в десять секунд, чтобы запустится, когда появится напряжение в сети после сбоя питания. Это защищает мобильный телефон от всплесков мгновенного напряжения.
Детали:
Резисторы:
Р1 = 10K ВХОД
R1 = 1K
R2 = 1K
R3 = 1K
R4 = 1K
R5 = 3.3K
R6 = 16R / 2W
R7 = 220R
R8 = 3.3R
R9 = 1K
Конденсаторы:
С1 = 470uF / 25V
С2 = 10uF / 25V
С3 = 1KuF / 25V
Полупроводники:
D1 = красный светодиод
D2 = зеленый светодиод
Q1 = BC547
Q2 = BD677
ZD1 = 12В / 1W
ZD2 = 5.6V / 1W
IC1 = CA3130
При коротком замыкании резистор R8 чувствует перегрузки по току, что позволяет запустить Q1, который зажигает D1. Светящийся D2 указывает режим зарядки, в то время как D1 указывает на короткое замыкание или перегрузку по току. С данным значением R8 (3,3 Ом) ток будет 350 мА. Зарядный ток может быть изменен путем увеличения или уменьшения значения R7 (можно посчитать используя I = V / R).
