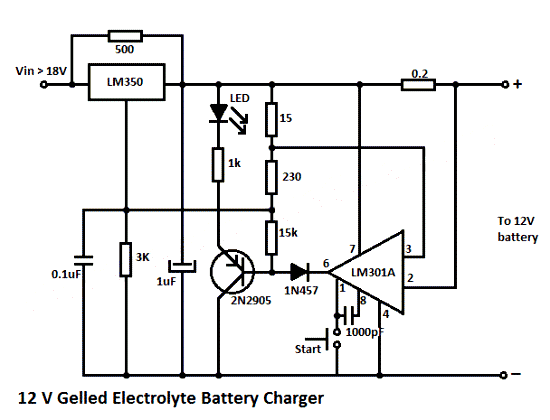

Зарядное устройство предназначено для высокопроизводительных гель-электролит свинцово-кислотных аккумуляторных батарей. Это зарядное устройство быстро заряжает батарею и выключается при полном заряде. Использует хорошо известную LM301A и LM350 ИС.
Первоначально зарядный ток ограничивается 2А. При повышении напряжения батареи, ток на батарее уменьшается до 150 мА, который предотвращает перезаряд.
Когда пусковой выключатель нажат, выходной сигнал зарядного устройства переходит в 14.5V. Когда на аккумулятор подходит полный заряд, зарядный ток уменьшается и выходное напряжение уменьшается с 14.5V до 12.5В.
Транзистор запускает светодиод в качестве визуального индикатора полного заряда.
Зарядное устройство для свинцово-кислотных аккумуляторных батарей
