Зарядное устройство и балансир Li-Po



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Это зарядное устройство Li-Po и балансировочный проект для систем  R / C. U1 наполняет постоянный ток  с предельным током по R1, который вычисляется по формуле



R1 = 1,25 / Ток в амперах регулятора тока.

Для моего проекта мне нужно зарядить 3 ячейки пакета 620mAh.So R1

R1 = 1,25 / 0,620 = 2,01612 Ом



Но мне не нужно заряжаться при 1С, потому что я не уверен, что фактическая скорость C (на самом деле может составлять 98-100% от характеристик батареи). В моей схеме мне нужно заряжать 600 мА или около 96% от 1С и R1 Составляет 2,083 Ом, который формируется последовательно 3 X 1 Ом и параллельно с 100 Ом 25 поворачивает тримпот в соответствии с вышеприведенной схемой.





Затем отрегулируйте 100 Ом тримпота для архивирования 600 мА (измерение С помощью измерителя Amp на выходе U2). U2 выполняет функцию постоянного напряжения, для 3-х сотовых блоков отрегулируйте R3, чтобы получить напряжение 12,6 В на выходе.

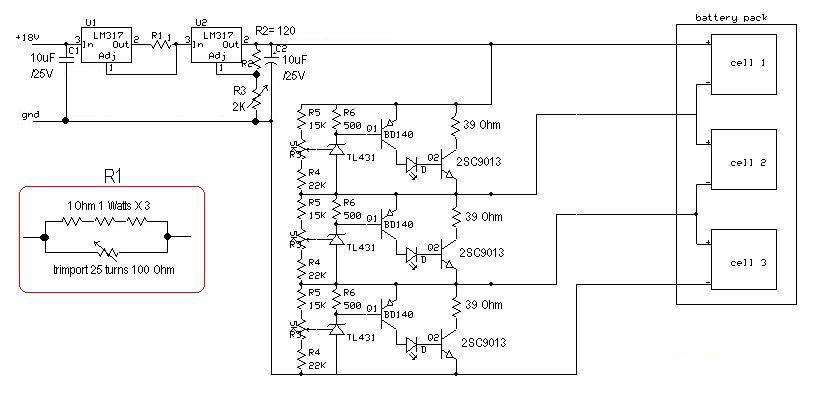

Зарядное устройство Li-Po



Резистор R3 (5K) в секции балансировки. Я настраиваю так, чтобы получить поперечное напряжение для каждой ячейки 4,2 В.



зарядное устройство

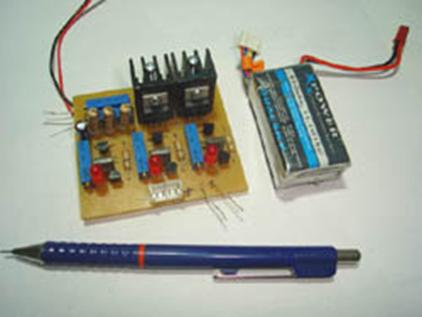

Готовое зарядное устройство
